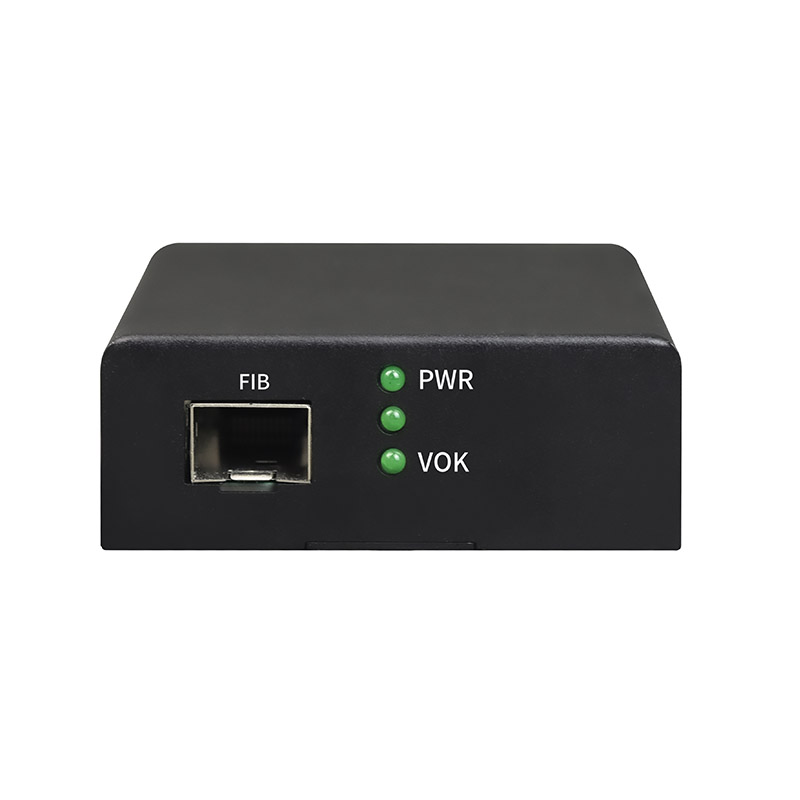

يتعرف محول الألياف الضوئية الصغير 12G SDI هذا تلقائيًا على مدخلات 12G-SDI، و6G-SDI، و3G-SDI، وHD-SDI، وSDI، وASI دون الحاجة إلى التحديد اليدوي.
يتوافق محول الألياف الضوئية الصغير 12G-SDI هذا مع معايير SMPTE ST 2082-1 (12G UHD-SDI)، وST 2081-1 (6G UHD-SDI)، وSMPTE 424M، وSMPTE 292M، وSMPTE 259M، وSMPTE 297M، وSMPTE 305M، وSMPTE 310M.
يتعرف تلقائيًا على مدخلات 12G-SDI و6G-SDI و3G-SDI وHD-SDI وSDI وASI دون الحاجة إلى الاختيار اليدوي. يتميز بتصميم صغير الحجم وقابل للحمل، مما يجعله مريحًا في الاستخدام. الجهاز مناسب لنقل إشارات 4K لمسافات طويلة.
● يتم إقران محول الألياف الضوئية المصغر 12G-SDI للاستخدام، مع إدخال إشارة الفيديو في أحد الطرفين وإخراج إشارة الفيديو في الطرف الآخر.
● يدعم 12G-SDI / 6G-SDI / 3G-SDI / HD-SDI / SDI / ASI.
● يحتوي مدخل الإشارة على وظيفة معادلة الكابل التلقائية، ويحتوي المخرج على قدرة القيادة.

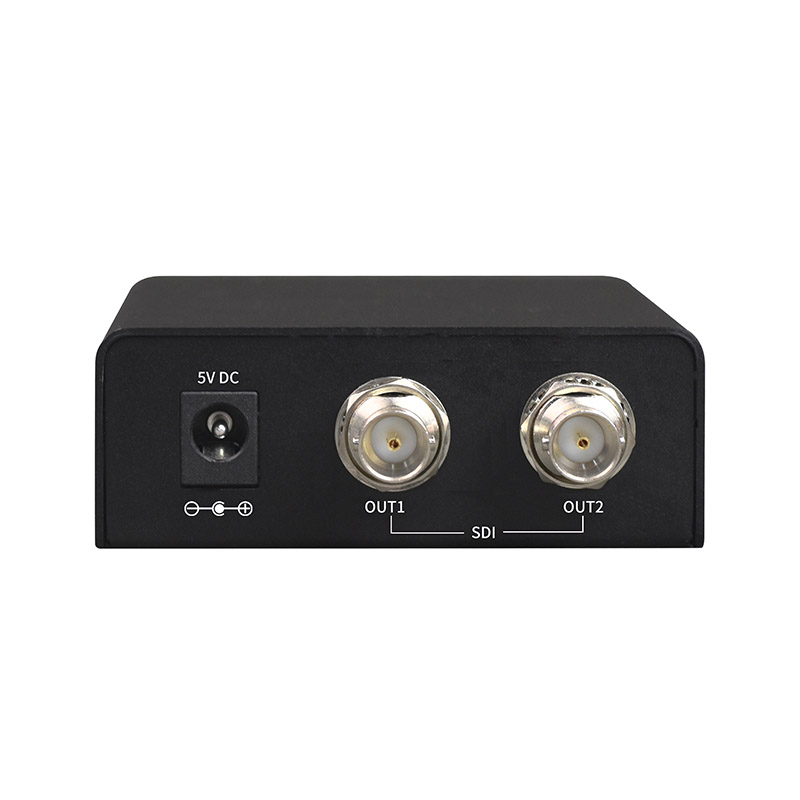

● يحتوي كل من جهاز الإرسال وجهاز الاستقبال على مخرج فيديو إضافي 12G-SDI، وهناك مؤشرات LED لعرض حالة إدخال إشارة SDI.
● توفر واجهة الفيديو حماية من الصواعق على ثلاثة مستويات، ويمكنها اجتياز اختبار ITU-T K.21 (10/700 μS) للوضع المشترك: 6 كيلو فولت، المعاوقة (40 أوم).
● يمكن تشغيل محول الألياف الضوئية 12G SDI هذا بواسطة محول طاقة خارجي AC220/5V أو محول طاقة خارجي DC-48V/5V.
| المنتج النموذجي | FCVH-V1b |
| وظيفة الوصف | نقل متزامن لإشارة HD-SDI بسرعة 1 جيجابت في الثانية عبر الألياف |
| وصف المنفذ | 1 * منفذ ألياف؛ 1 * منفذ HD-SDI بسرعة 12 جيجابت في الثانية |
| مزود الطاقة (PSU) | AC220V / DC-48V / DC+24V (خيارات مصدر الطاقة متوفرة) |
| الابعاد | (الطول × العرض × الارتفاع) 93 × 70 × 25 مم (سطح المكتب) |
| الوزن | 0.25kg / جهاز كمبيوتر شخصى |
منفذ الألياف: 1
نوع الألياف: ألياف مفردة
واجهة الألياف: LC (SFP)
الطول الموجي: 850 نانومتر/1310 نانومتر (متعدد الأوضاع)؛ 1310 نانومتر/1550 نانومتر (أحادي الوضع)
مسافة الإرسال بدون تتابع: 0-80 كم
قوة الإرسال النموذجية: وضع واحد 100μW – 0.93mW
فقدان الانعكاس: >10 ديسيبل (11.88 جيجابت في الثانية)
معادلة الكابلات التلقائية:
30 متر (11.88 جيجابت في الثانية) (كابل Belden 1694A)
50 متر (5940 ميجابايت في الثانية) (كابل Belden 1694A)
100 متر (2970 ميجابايت في الثانية) (كابل Belden 1694A)
200 متر (1485 ميجابايت في الثانية) (كابل Belden 1694A)
350 متر (270 ميجابايت في الثانية) (كابل Belden 1694A)
خصائص الفيديو:
وقت الارتفاع/الانخفاض لـ 12G-SDI: <40ps (11.88Gbps)
وقت الارتفاع/الانخفاض لـ 6G-SDI: <66ps (5940Mbps)
وقت الارتفاع/الانخفاض لـ 3G-SDI: <135ps (2970Mbps)
وقت الارتفاع/الانخفاض لـ HD-SDI: <270ps (1485Mbps)
زمن ارتفاع/انخفاض SDI: <0.6ns (270Mbps)
الواجهة: BNC 75 أوم
درجة حرارة التشغيل: -40 ° C إلى + شنومك ° C
درجة حرارة التخزين: -40 ° C إلى + شنومك ° C
رطوبة التشغيل: من 0٪ إلى 95٪ (دون تكاثف)
MTBF:> 100,000 ساعة
