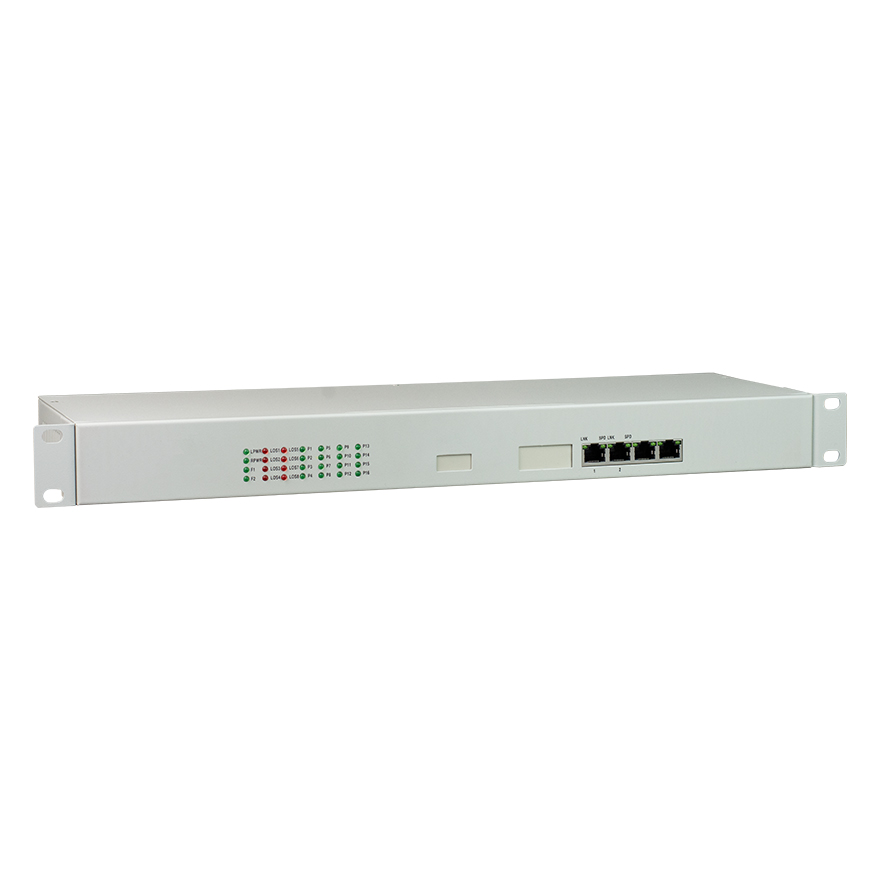

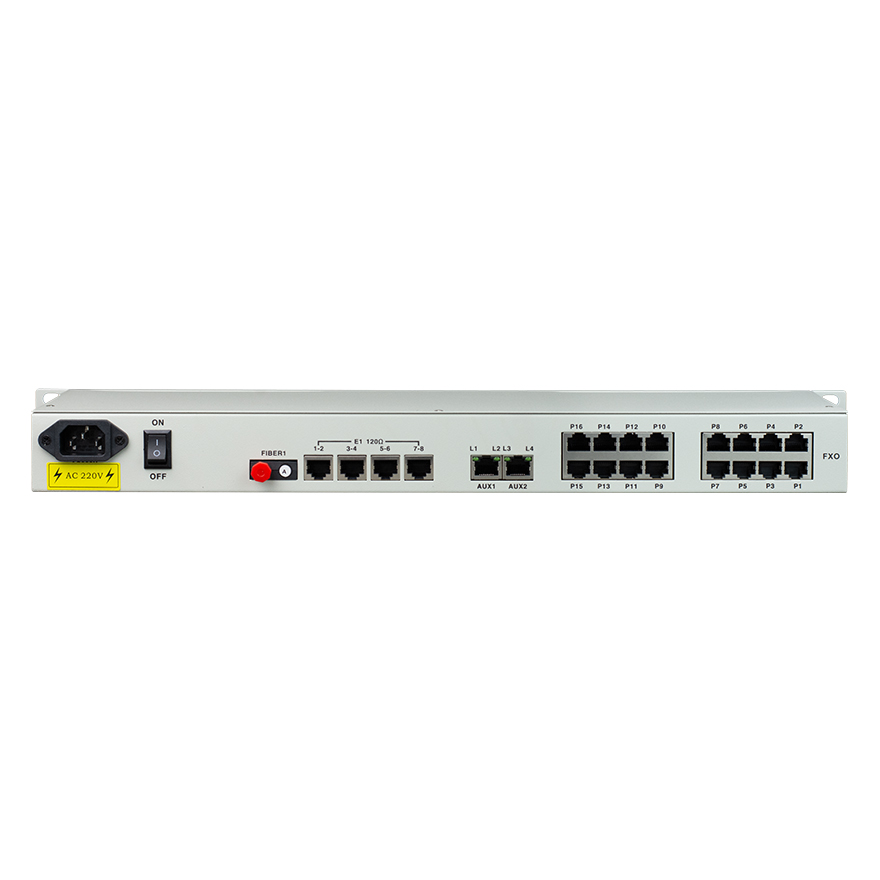

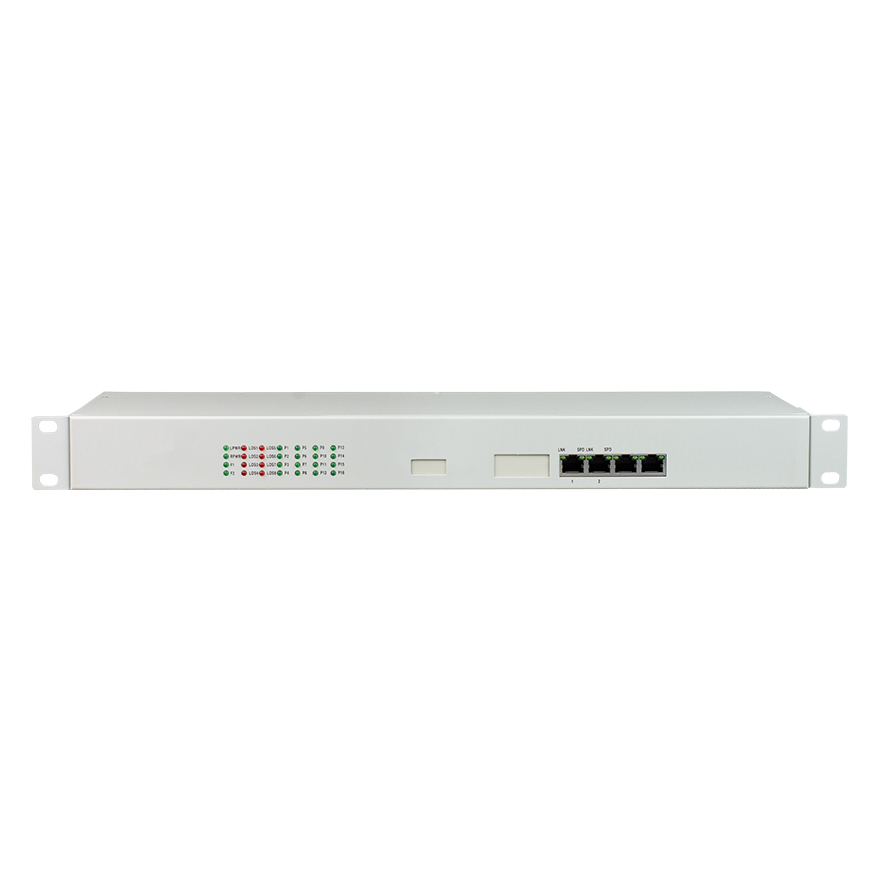

16Voice+8E1+4GE+4RS232 Fiber Multiplexer

Este dispositivo proporciona 16 interfaces telefónicas, 1-8 interfaces E1, 4 interfaces Fast Ethernet de 10 M/100 M (a una velocidad de línea de 100 M) y 4 interfaces extendidas. Las 4 interfaces Ethernet se pueden utilizar como puertos de conmutación y admiten particiones VLAN. Las 4 interfaces extendidas se pueden utilizar como canales de transmisión para datos asincrónicos RS232/RS485/RS422, señales TTL, señales de contacto seco y más.

● La interfaz E1 cumple con G.703 y adopta tecnología de recuperación de reloj digital completa y bucle de enganche de fase suave;

● Puerto de voz sAdmite FXO/FXS, audio EM2/4 e interfaz telefónica magnética. El puerto FXO se conecta a la centralita, mientras que el puerto FXS se conecta al teléfono del usuario.

● El puerto de voz admite visualización de identificación de llamadas, carga de polaridad inversa y función de fax;

● Admite la función de marcación mutua entre dos estaciones;

● Proporciona 4 interfaces extendidas, que se pueden utilizar para ampliar de 1 a 4 canales de transmisión de datos asíncrona, como RS232/RS485/RS422/TTL, o de 1 a 8 canales de señales de contacto seco;

● La interfaz Ethernet tiene un ancho de banda de 100 Mbps y admite una velocidad de línea de 10 M/100 M, negociación automática dúplex completo/semidúplex, así como Particionado de VLAN.

● Las 4 interfaces Ethernet se pueden utilizar como puertos de conmutación y admiten particiones VLAN. También se pueden configurar como 4 canales lógicos para el aislamiento de la red;

● Cada puerto Ethernet admite Auto-MDIX (adaptación de cable cruzado/recto);

● La distancia de transmisión para la comunicación sin retransmisión puede alcanzar de 2 a 120 kilómetros;

● Múltiples opciones de suministro de energía: AC220V, DC-48V / DC24V, etc;

● La interfaz telefónica está equipada con protección contra rayos que cumple con el estándar GB/T17626.5 (IEC61000-4-5) para ondas de corriente de cortocircuito de 10/700μs y puede soportar un voltaje de salida pico de 6KV en condiciones de circuito abierto.

● Fibra

Fibra multimodo

50/125 um, 62.5/125 um,

Distancia máxima de transmisión: 5 km a fibra monomodo de 62.5/125 um, atenuación (3 dbm/km)

Longitud de onda: 820 nm

Potencia de transmisión: -12dBm (mín.) ~-9dBm (máx.)

Sensibilidad del receptor: -28dBm (mín.)

Presupuesto de enlace: 16dBm

Fibra monomodo

8/125um, 9/125um

Distancia máxima de transmisión: 40Km

Distancia de transmisión: 40 km a fibra monomodo de 9/125 um, atenuación (0.35 dbm/km)

Longitud de onda: 1310 nm

Potencia de transmisión: -9dBm (mín.) ~-8dBm (máx.)

Sensibilidad del receptor: -27dBm (mín.)

Presupuesto de enlace: 18dBm

● Interfaz E1

Estándar de interfaz: cumple con el protocolo G.703;

Velocidad de interfaz: n*64 Kbps ± 50 ppm;

Codificación de línea: HDB3;

Impedancia E1: 75 Ω (desequilibrada), 120 Ω (equilibrada);

Rendimiento de fluctuación: de acuerdo con el protocolo G.742 y G.823

Atenuación de entrada: 0~6dBm

● Interfaz Ethernet (10/100/1000M)

Velocidad de interfaz: 100/1000 Mbps, negociación automática de dúplex completo/semidúplex

Estándar de interfaz: compatible con IEEE 802.3, IEEE 802.1Q (VLAN)

Capacidad de la tabla de direcciones MAC: 4096

Conector: RJ45, compatible con Auto-MDIX

● Puerto telefónico FXS

Voltaje del anillo: 75 V

Frecuencia de timbre: 25 Hz

Impedancia de 2 cables: 600 ohmios (descolgado)

Pérdida de retorno: 40 dB

● Puerto troncal FXO

Voltaje de detección de anillo: 35 V

Frecuencia de detección de anillo: 17 Hz-60 Hz

Impedancia de 2 cables: 600 ohmios (descolgado)

Pérdida de retorno: 40 dB

● Cable EM 2/4

Anuncio: 0dB

Bajada de tono: -3.5 dB

Impedancia de 2/4 cables: 600 ohmios

Pérdida de retorno: 20 dB

● Entorno de trabajo

Temperatura de trabajo: -10 ° C ~ 50 ° C

Humedad de trabajo: 5%~95% (sin condensación)

Temperatura de almacenamiento: -40 ° C ~ 80 ° C

Humedad de almacenamiento: 5%~95% (sin condensación)
