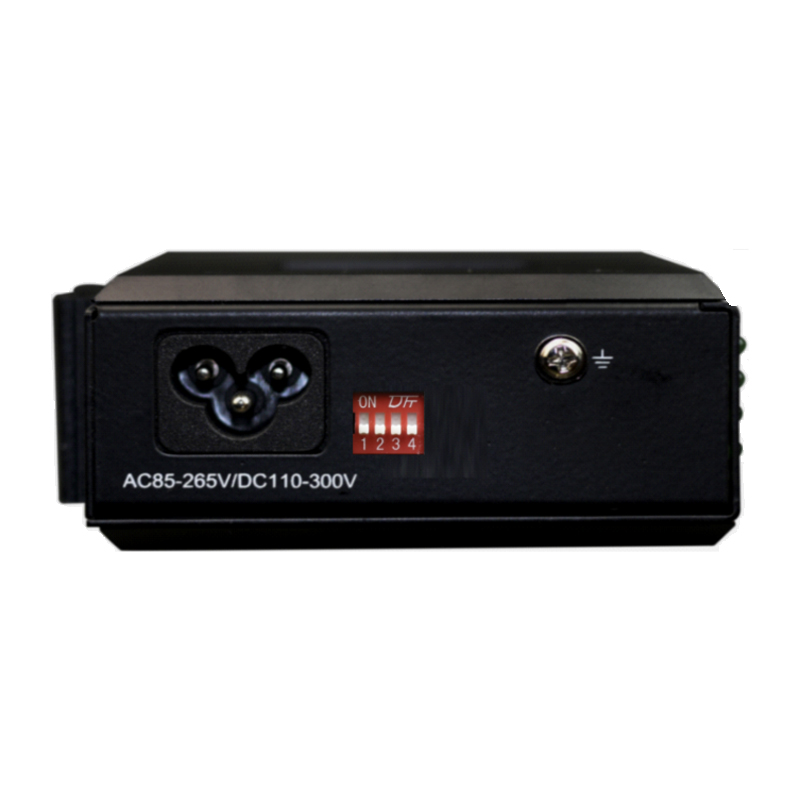

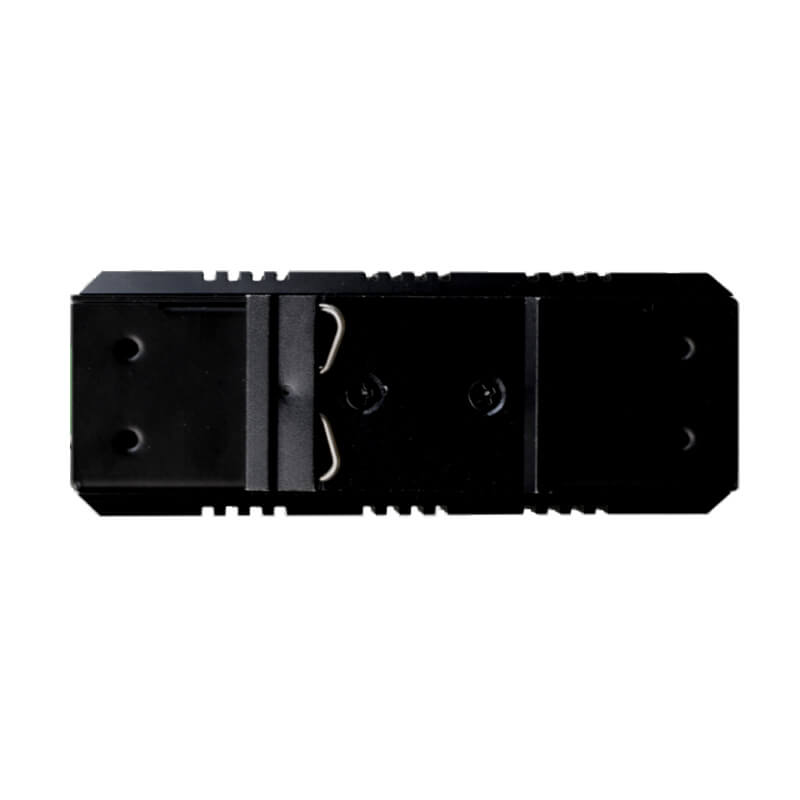

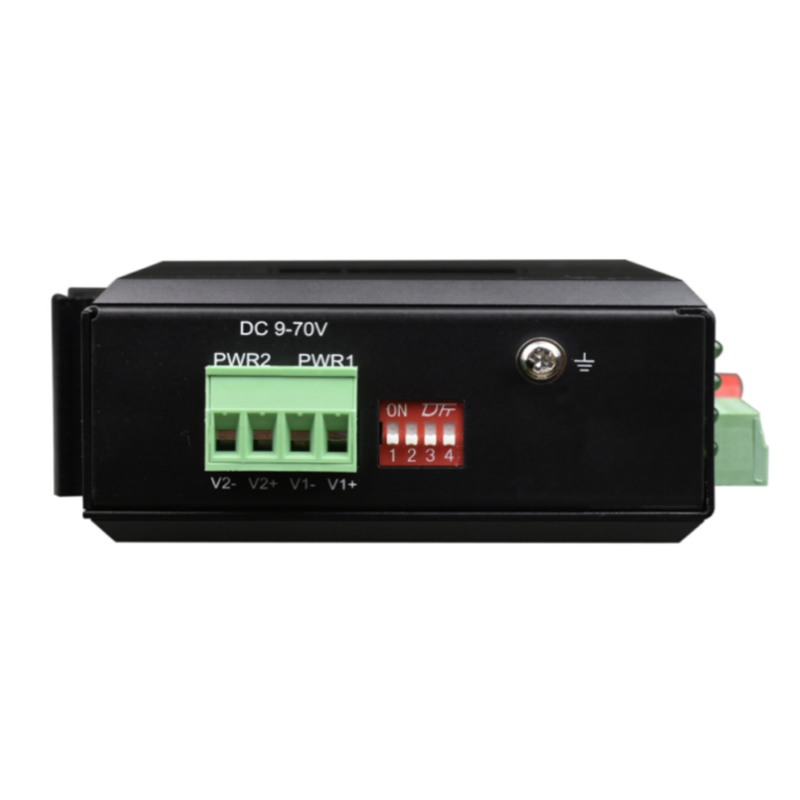

Convertisseur à fermeture de contact sec à 2 ports sur fibre optique

Le convertisseur à contact sec sur fibre optique permet une transmission de signaux à contact sec unidirectionnel à 2 canaux ou à contact sec bidirectionnel à 1 canal sur fibre optique. Il résout les problèmes d'interférence électromagnétique, d'interférence de boucle de terre et de dommages causés par la foudre, améliore la fiabilité, la sécurité et la confidentialité des communications de données. Il peut être largement utilisé dans divers domaines du contrôle industriel, du contrôle des processus et du contrôle du trafic, particulièrement adapté aux banques, à l'énergie et aux services et systèmes ayant des exigences particulières en matière d'environnements d'interférence électromagnétique.

● Fibre

Type de fibre : Fibre simple/double

Interface fibre optique : FC/SC/ST/LC (SFP)

Longueur d'onde : 850 nm/1310 nm pour le multimode, 1310 nm/1550 nm pour le monomode

Distance de transmission sans relais : 20~120 km

Puissance de transmission typique :

Monomode 1310/1550 nm : ≥-9 dBm

Multimode 850 nm : -18 dBm

Multimode 1310 nm : -25 dBm

Plage de sensibilité de réception : -28 dBm à -40 dBm

● Contact sec

Type d'interface : Interface de relais de signal

Temps de réponse : < 1.2 ms

Sortie de signal numérique : 30 V CC/0.5 A

Fréquence de commutation maximale : 50 Hz

● Contact humide (impulsion)

Type d'interface : Interface relais opto-MOS

Temps de réponse : < 0.5 ms

Sortie de signal numérique : 0-VCC/0.12 A (VCC est la tension d'alimentation de l'appareil)

Fréquence de commutation maximale : 50 Hz

Protection contre les surtensions de sortie : protection TVS + TSS

● Conditions de fonctionnement

Température de fonctionnement: -10 ° C ~ 50 ° C

Humidité de fonctionnement : 5%~95 % (sans condensation)

Température de stockage: -40 ° C ~ 80 ° C

Humidité de stockage : 5%~95 % (sans condensation)

● L'interface d'entrée/sortie numérique prend en charge deux types de relais de signal : relais à contact sec qui utilisent des contacts électromagnétiques, et relais à contact humide qui utilisent des relais opto-MOS.

● Il peut prendre en charge soit 2 canaux d'entrées numériques unidirectionnelles, soit 1 canal d'entrée numérique bidirectionnelle.

● Il peut détecter automatiquement l'état du signal numérique d'entrée, qu'il soit normalement ouvert ou normalement fermé. Le signal numérique de sortie sera dans le même état que le signal d'entrée, ce qui facilite la mise en service technique.

● Il peut maintenir des signaux numériques de sortie stables pour tous les autres canaux même lorsqu'il est sous tension ou lorsqu'aucun câble à fibre optique n'est branché, garantissant qu'ils ne s'allumeront ou ne s'éteindront pas de manière aléatoire.

● Chaque canal de l'appareil est équipé de voyants lumineux pour indiquer l'état du signal numérique, qu'il soit activé ou désactivé.

● L'interface d'entrée numérique est conçue pour répondre à la norme IEC61000-4-5 (10/700μS) pour la protection contre la foudre, avec une immunité aux surtensions en mode différentiel de 6KV avec une impédance de 2Ω et une immunité aux surtensions en mode commun de 6KV avec une impédance de 2Ω.

Q : Quel est le délai de livraison après avoir passé une commande ?

R : Le délai de livraison spécifique varie en fonction de la quantité et du produit. En général, il est de 3 à 5 jours.

Q: Qu'est-ce que le MOQ?

R : Pour la plupart des produits, nous prenons en charge les commandes d’échantillons.

Q : Le logo peut-il être personnalisé ?

R : Oui, OEM est pris en charge.

Q : Comment puis-je obtenir un devis ?

A: Après avoir soumis votre demande et confirmé les spécifications du produit, nous vous fournirons un devis détaillé dans les plus brefs délais.
