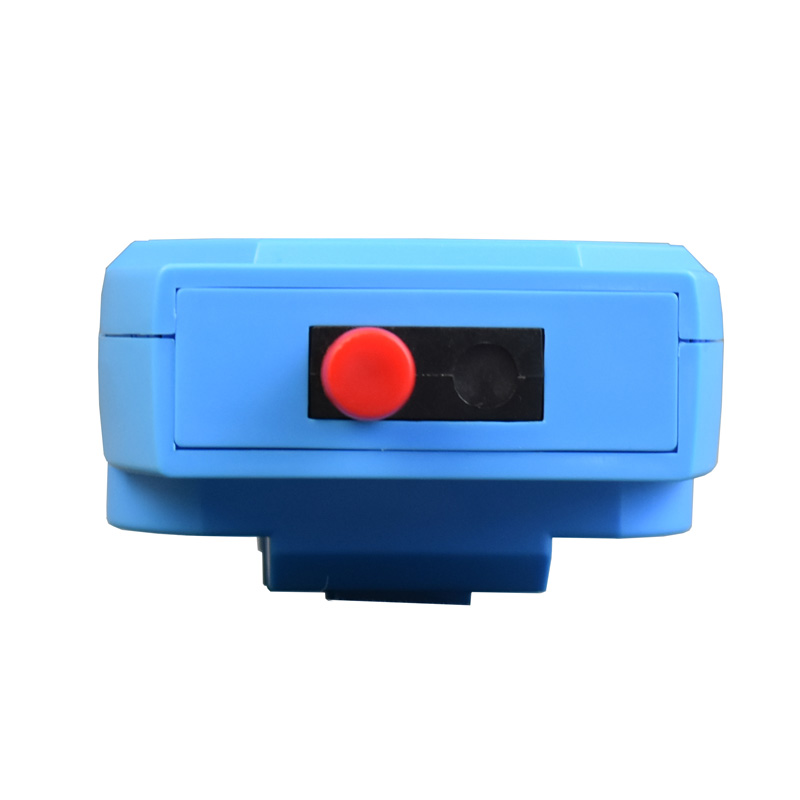

Convertisseur analogique vers fibre optique 4 canaux 4-20 mA | Module Adam

Cet appareil adopte une conception FPGA à grande échelle avec une technologie propriétaire, qui peut prendre en charge simultanément 1 à 4 canaux de signaux analogiques (courant/tension) vers un relais à fibre optique. L'appareil est alimenté par une large alimentation CA ou CC de 12 à 55 V. Le dispositif programmable FPGA hautes performances n'a pas de traitement MCU, une conversion à grande vitesse et la fréquence d'échantillonnage peut atteindre 20 kHz. Il utilise une puce de conversion AD 12 bits pour résoudre les problèmes d'interférence électromagnétique, d'interférence de boucle de terre et de dommages causés par la foudre, améliorant considérablement la fiabilité, la sécurité et la confidentialité du signal de commande, et résolvant également le problème de la distance de transmission par câble limitée.

● Cet appareil est utilisé par paire, avec une entrée de signal à une extrémité et une sortie de signal à l'autre extrémité.

● Il prend en charge 4~20mA, 4 canaux de courant ; ou prend en charge 0~10V/0~5V, 4 canaux de tension ; 4 canaux d'entrée et de sortie analogiques peuvent être combinés arbitrairement.

● Les canaux AD/DA des 4 canaux analogiques utilisent le mode de lecture/écriture parallèle FPGA au lieu du mode de lecture/écriture séquentielle MCU, avec un délai inférieur à 0.1 ms pour chaque canal.

● Chaque signal analogique est lu par le FPGA à un taux d'échantillonnage à grande vitesse pouvant atteindre 20 XNUMX échantillons par seconde.

● Des options de fibre multimode/monomode sont disponibles, avec une distance de transmission allant jusqu'à 2 km pour le multimode et 20 km pour le monomode, et des interfaces ST/SC/FC sont disponibles.

● Il dispose d'une protection contre les défauts de signal et d'un affichage complet de l'état de l'interface électrique et à fibre optique.

● L'interface 4-20mA est protégée contre la foudre, avec mode différentiel : impédance 6KV (2Ω) et mode commun : impédance 6KV (2Ω) selon les normes IEC61000-4-5 (8/20μS).

● Il prend en charge une large gamme d'entrées AC/DC, avec isolation interne, protection contre les surcharges et protection contre les inversions de connexion.

● Il possède de fortes capacités de protection contre la foudre, empêchant les coups de foudre, résistant à la haute tension induite et empêchant les surtensions.

● Il dispose d'une conception sans ventilateur pour une dissipation efficace de la chaleur, ce qui réduit le temps de réparation.

● Montage sur rail DIN 35 mm ou montage mural.

●  Température de travail : -40°C ~ +85°C

●  L'appareil a réussi à 100 % les tests de rodage.

● 5 ans de garantie.

● Fibres

Port optique : 1

Fibre optique : simple/double fibre

Interface fibre optique : FC/SC/ST/LC (SFP)

Longueur d'onde : 850 nm/1310 1310 nm multimode ; 1550 XNUMX nm/XNUMX XNUMX nm monomode

Distance de transmission sans relais : 20 à 120 km

Puissance de transmission typique :

    Monomode 1310/1550 nm : ≥-9 dBm

    Multimode 850 nm : -18 dBm

    Multimode 1310 nm : -25 dBm

Plage de sensibilité de réception : -28 dBm à -40 dBm

● Analogique actuel

Plage d'entrée et de sortie : 0~20 mA (y compris 4~20 mA)

Résolution : 12 chiffres

Taux d'échantillonnage : 20 XNUMX fois/s

Délai de temporisation : < 0.1 ms

Capacité de charge maximale : 600 Ω

Résistance d'entrée : 125Ω

Précision : 0.4 % (température normale)

● Tension analogique

Plage d'entrée et de sortie : 0~10V (y compris 0~5V)

Résolution : 12 chiffres

Taux d'échantillonnage : 20 XNUMX fois/s

Délai de temporisation : < 1 ms

Capacité de charge maximale : 600 Ω

Résistance d'entrée : 100ΚΩ

Précision : 0.4 % (température normale)

● Environnement de travail

Température de fonctionnement : -40 °C – +85 °C

Température de stockage : -40 °C – +85 °C

Humidité de fonctionnement : 0% – 95% (sans condensation)

MTBF : > 100,000 XNUMX XNUMX heures
