Switch di rete industriale gestito per montaggio su guida DIN, con 8 porte Gigabit Ethernet e 4 porte Gigabit SFP.

Questa serie di prodotti presenta un design industriale per montaggio su guida DIN. Lo switch Ethernet Gigabit ridondante gestito a 8 porte elettriche + 4 porte ottiche rappresenta una nuova generazione di switch di accesso multiservizio, caratterizzati da elevata integrazione, ricca funzionalità e facilità d'uso, stabilendo i più elevati standard del settore.

Dotato di 8 porte elettriche Gigabit e 4 porte ottiche Gigabit, è particolarmente adatto a scenari che richiedono un elevato throughput di dati, come la trasmissione video. Lo switch supporta una suite completa di protocolli di gestione Layer 2 essenziali per diverse applicazioni di rete industriale. Inoltre, supporta il protocollo ad anello ridondante ITU G.8032, consentendo la configurazione di varie topologie di rete, tra cui strutture a cascata, ad anello singolo e ad anello tangente, con un tempo di autoriparazione inferiore a 20 ms, garantendo così prestazioni e stabilità in tempo reale della rete. Basato su tecnologie consolidate e standard di rete aperti, questo switch è progettato per resistere a temperature estreme, forti interferenze elettromagnetiche e offrire protezione contro nebbia salina, vibrazioni e urti. Soddisfa le rigorose esigenze operative degli ambienti industriali più difficili, fornendo una soluzione di rete efficiente, affidabile e veloce per l'Internet delle cose industriale (IIoT).

● Alloggiamento in lega di alluminio con design per montaggio su guida DIN industriale; caratterizzato da eccellenti caratteristiche di dissipazione del calore e finitura con ossidazione anodica; grado di protezione IP40; specificamente progettato per ambienti industriali difficili ed esigenti.

● Supporta 8 porte Gigabit Ethernet e 4 interfacce ottiche Gigabit (4 porte Gigabit SFP).

● Ciascuna porta elettrica o ottica supporta il protocollo di rete ad anello ERPS standard, con un tempo di autoriparazione inferiore a 20 ms.

● Supporta la limitazione della larghezza di banda delle porte, il controllo del flusso delle porte e la soppressione delle tempeste di broadcast.

● Supporta le funzioni di gestione tramite Web, CLI e Telnet.

● Include allarmi di interruzione di corrente e allarmi di rilevamento di loop.

● Supporta la funzionalità Power over Ethernet (PoE/PoE+).

● Funzionalità di gestione:

• Supporta i metodi di gestione CLI, Web e SNMP.
• Supporta la limitazione della velocità delle porte in ingresso/uscita; supporta il controllo del flusso a contropressione half-duplex e il controllo del flusso full-duplex 802.3X.
• Supporta la soppressione delle tempeste per il traffico broadcast, multicast e unicast sconosciuto.
• Supporta le VLAN IEEE 802.1Q 4K e QinQ.
• Supporta il port mirroring, Syslog, i comandi Ping e altre utilità.
• Supporta CoS e DSCP; dispone di 8 code di priorità con supporto per le modalità di pianificazione WRR, SP e WFQ, nonché QoS basato su policy.
• Supporta le statistiche sul traffico di porta e gli aggiornamenti firmware online.
• Supporta STP/RSTP e MSTP; supporta EAPS e ERPS.
• Supporta IGMP Snooping V1/V2/V3 e GMRP.
• Supporta l'aggregazione manuale dei link, nonché i protocolli LACP statici/dinamici.
• Supporta allarmi a relè a canale singolo, gestione RMON e allarmi TRAP.
• Supporta DHCP Snooping e l'opzione 82; supporta l'autenticazione 802.1X.
• Supporta la gestione gerarchica degli utenti e le liste di controllo degli accessi (ACL).
• Supporta la protezione DDoS e il binding dell'indirizzo MAC basato sulla porta. Filtraggio/Binding
• Supporta il rilevamento dei cavi, facilitando la verifica in loco della lunghezza dei cavi Ethernet.
• Supporta NTP per la sincronizzazione dell'ora di rete in tempo reale.
• Supporta il routing statico IPv4/IPv6 e le tecnologie di switching di livello 3.

● Le porte Ethernet sono dotate di protezione contro i fulmini conforme allo standard GB/T17626.5 (IEC61000-4-5), soddisfacendo i requisiti per una forma d'onda della corrente di cortocircuito di 10/700 μs e una tensione di picco a circuito aperto di 6 kV.

● Supporta un ampio intervallo di ingresso CA/CC (9V–48V), con isolamento interno e doppi ingressi di alimentazione ridondanti; l'alimentatore include protezione da sovraccarico e protezione da inversione di polarità.

● Conforme ai requisiti di compatibilità elettromagnetica (EMC) industriale di livello 4.

● Robusta protezione contro i fulmini: protegge da scariche dirette di fulmine, alte tensioni indotte, sovratensioni e altro ancora; è dotato di un sistema di dissipazione del calore ad alta efficienza e senza ventole per ridurre al minimo il tempo medio di riparazione (MTTR).

● Contenitore con grado di protezione IP40, progettato per resistere a condizioni ambientali difficili; supporta il montaggio su guida DIN e a parete.

● Ampio intervallo di temperatura di funzionamento: da -40 °C a +85 °C.

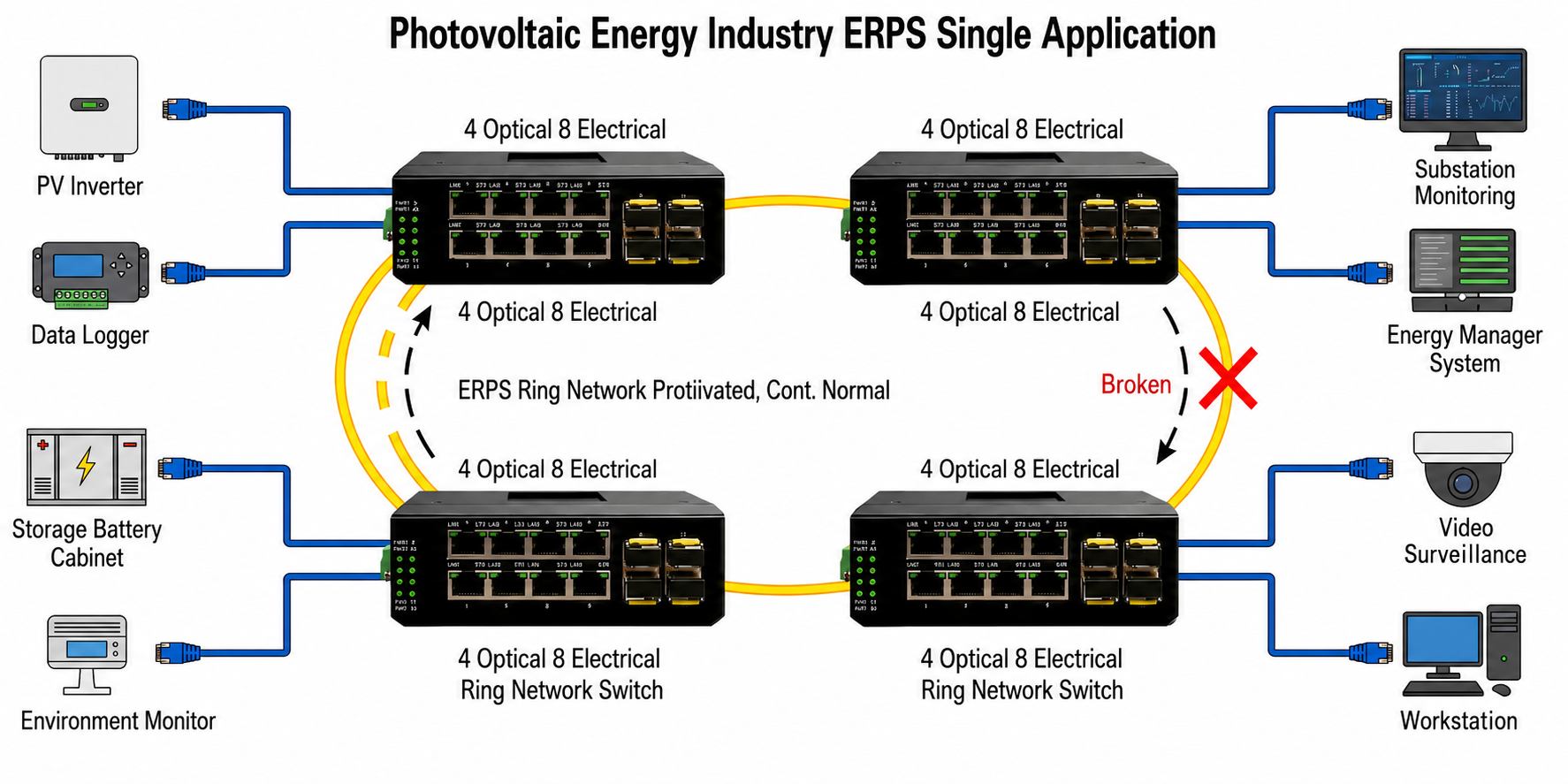

Caso di studio 1: Applicazione di un sistema ad anello in fibra ERPS per fotovoltaico e accumulo di energia

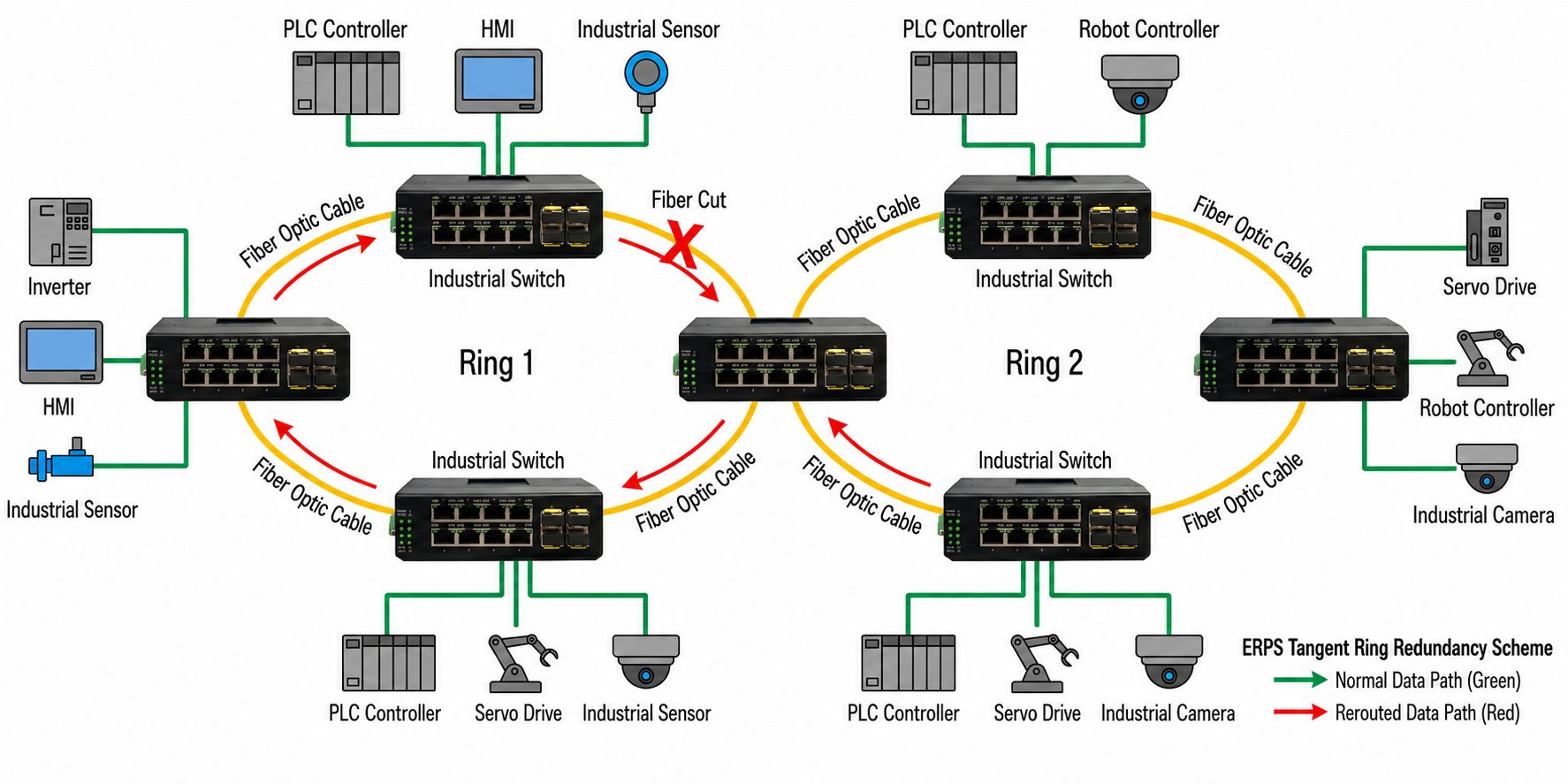

Caso di studio 2: Controllo industriale — Applicazione dell'anello di fibre tangenziali ERPS
