Servidor Industrial DIN Rail com 1 Canal CAN Bus + 1 Canal RS232-422-485 (Mini) FCT-C1D1

Este servidor de barramento CAN industrial para montagem em trilho, com classificação de proteção IP40, conecta instantaneamente dispositivos seriais à internet, permitindo o gerenciamento centralizado de dispositivos seriais e hosts distribuídos pela rede. Ele suporta um barramento CAN, uma porta serial RS422/485/232 e um canal Ethernet de 100M. Pode ser montado em um trilho de 35 mm ou na parede, atendendo às necessidades de diversas aplicações.

Este barramento CAN e servidor serial suportam diversos protocolos de rede, incluindo TCP, UDP, ARP, ICMP, HTTP, DNS, DHCP e SNMP. Oferece recursos abrangentes de gerenciamento, incluindo controle de acesso, configuração rápida e atualizações online. Cada porta CAN e serial suporta quatro sessões TCP ou UDP, suportando diversos modos de operação, incluindo Servidor TCP, Cliente TCP, Servidor UDP e Cliente UDP. Também suporta acesso à web. A ferramenta de gerenciamento e configuração para Windows incluída orienta os usuários passo a passo no gerenciamento e configuração de dispositivos, permitindo que dispositivos seriais se conectem à internet instantaneamente por meio de uma configuração simples. O sistema de gerenciamento de rede intuitivo oferece operação simples e fácil, proporcionando uma experiência superior ao usuário.

● Interface CanBus

Standards

Protocolo: Em conformidade com os padrões internacionais CAN 1.0 e CAN 2.0

Taxa de transmissão: 0-1000 Kbps

Interface física: bloco de terminais industrial de 3.81 mm

Definição de CAN: CANH, CANL, GND

● SInterface serial

Standards

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-422 RS-422 (ITU-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

Interface Física:

Bloco de terminais industriais de 3.5 mm

● Porta serial:

RS-422: TxD +, TxD-, RxD +, RxD-, GND

RS-485 4 fios: TxD+, TxD-, RxD+, RxD-, GND

RS-485 2 fios: A (correspondente a TX+), B (correspondente a TX-), GND

RS-232: RXD, TXD, GND

● Ethernet Iinterface (10/100M)

Protocolo: Compatível com IEEE 802.3ab e IEEE 802.3z

Velocidade: negociação automática 10/100, full/half duplex

Tabela de endereços MAC: capaz de aprender 4096 endereços MAC

Interface física: soquete RJ45, suporta Auto-MDIX

●  Trabalho Emeio ambiente

Temperatura de trabalho: -40℃ — +85℃

Temperatura de armazenamento: -40℃ – +85℃

Umidade de trabalho: 0% — 95% (sem condensação)

MTBF: > 100,000 horas

Página de gerenciamento WEB:

● Equipado com um processador ARM Cortex-M4 com velocidade de clock de 240 MHz.

● Suporta um canal Ethernet de 100 M; Ethernet suporta interface Ethernet de detecção automática 10/100Base-T(X), negociação automática (full e half duplex) e detecção automática de crossover (MDI/MDIX).

● Suporta vários métodos de configuração, incluindo configuração de ferramentas da Web e do Windows e gerenciamento de rede SNMP.

● Fornece um canal de barramento CAN, suportando velocidade de linha de 0-1 Mbps, comunicação sem bloqueio, varredura e correspondência automática de taxa de transmissão e taxas de transmissão personalizadas.

● Suporta formatos de quadro CAN 2.0A e CAN 2.0B, em conformidade com ISO/DIS 11898.

● Suporta três modos de transmissão CAN: conversão transparente, transmissão transparente com informações e retransmissão. A taxa máxima de transmissão de dados da CAN é de 8000 quadros por segundo; a precisão do carimbo de data/hora da mensagem do lado da CAN chega a 1 µs.

● Fornece uma porta serial RS232/422/485 selecionável, suportando comunicação sem bloqueio em velocidades de linha de 300 bps a 921600 bps, varredura e correspondência automáticas de taxa de transmissão e taxas de transmissão personalizadas.

● Cada porta CAN e serial possui proteção contra raios de 6 kV e isolamento óptico de 3 kV. Cada canal CAN possui uma conexão de aterramento blindada independente e é alimentado por uma fonte de alimentação CC-CC de 3 kV. Os sinais de comunicação são isolados por optoacopladores de alta velocidade.

● Suporta Modbus TCP, Servidor TCP, Cliente TCP, Servidor UDP, Cliente UDP e outros modos de operação.

● Suporta monitoramento de status CAN e parâmetros CAN para status de comunicação claro.

● Suporta status de porta serial e monitoramento de parâmetros seriais para status de comunicação claro.

● Suporta comunicação entre gateways e roteadores. Suporta modo de acesso de driver de porta serial virtual e recuperação automática de conexão após interrupções de rede.

● Configurações flexíveis de enquadramento de dados de porta serial atendem a vários requisitos de segmentação de pacotes.

● Suporta TCP/IP padrão. Acesso via aplicativo Socket. O TCP suporta múltiplas conexões, permitindo que até quatro usuários monitorem ou gerenciem dispositivos CAN e seriais simultaneamente.

● Suporta atualizações de firmware do sistema local e remoto.

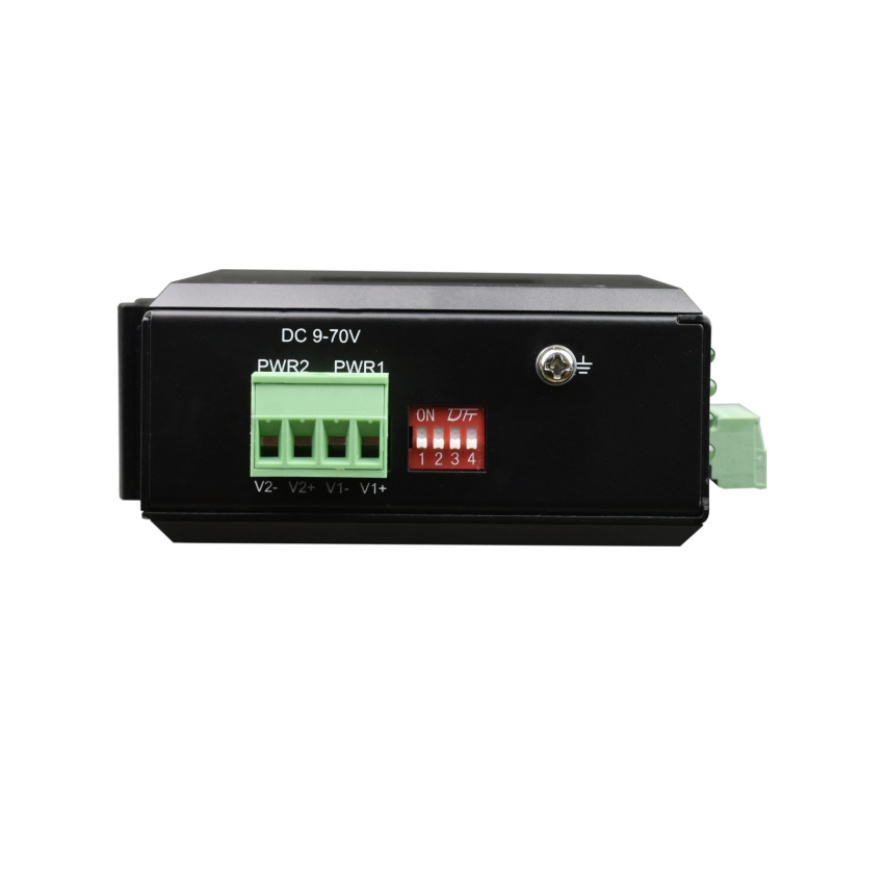

● Fonte de alimentação CC dupla (bloco de terminais 5.08):

Aceita uma ampla faixa de alimentação DC9-70V, com detecção automática de polaridade, eliminando a necessidade de distinguir entre polos positivos e negativos durante a instalação.

Suporta isolamento interno, entradas de energia duplas redundantes e proteção contra polaridade reversa.

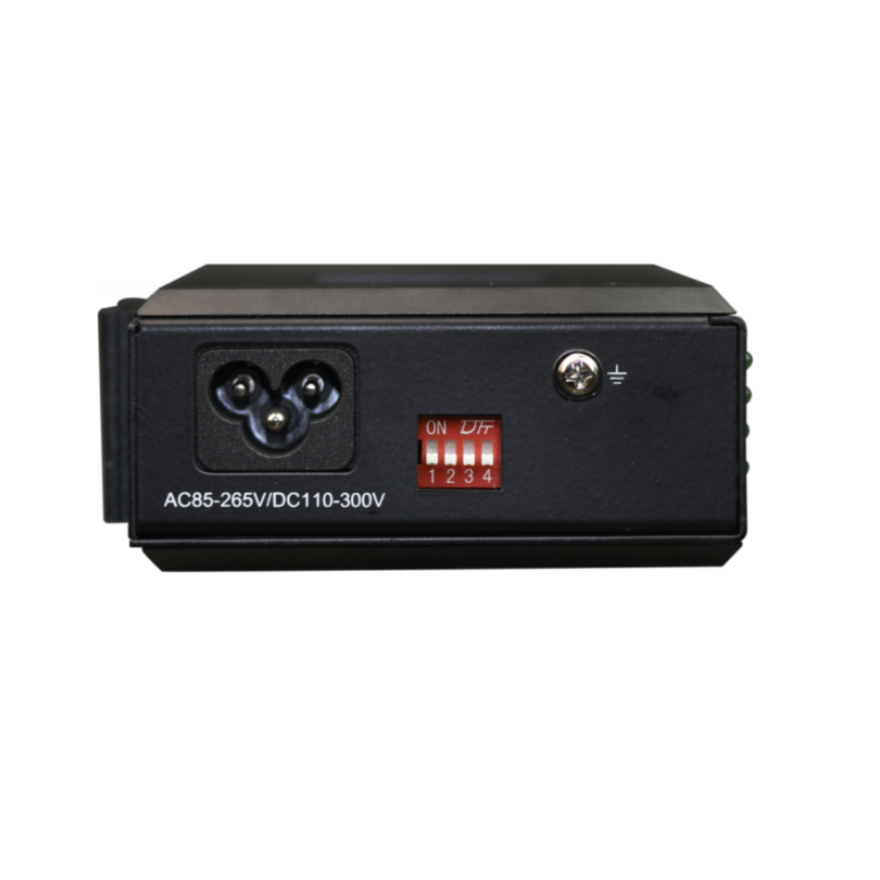

Fonte de alimentação CA (conector CA tipo flor de ameixa de 3 posições):

● Suporta uma ampla faixa de entrada de CA~85-265 V ou CC110-300 V.

● A fonte de alimentação inclui proteção contra sobrecarga e atende aos requisitos de compatibilidade eletromagnética de nível industrial 4.

● Forte proteção contra raios: protege contra raios, alta tensão indutiva e surtos.

● Design sem ventoinha com dissipação de calor eficiente reduz o tempo de reparo.

● Carcaça de liga de alumínio anodizado com classificação de proteção IP40 resiste a ambientes adversos.

● Pode ser montado em um trilho DIN ou na parede.

● Ampla temperatura de operação: -40°C a +85°C.

● Todos os modelos são 100% testados em forno.
