1-канальный преобразователь IEEE C37.94 в E1

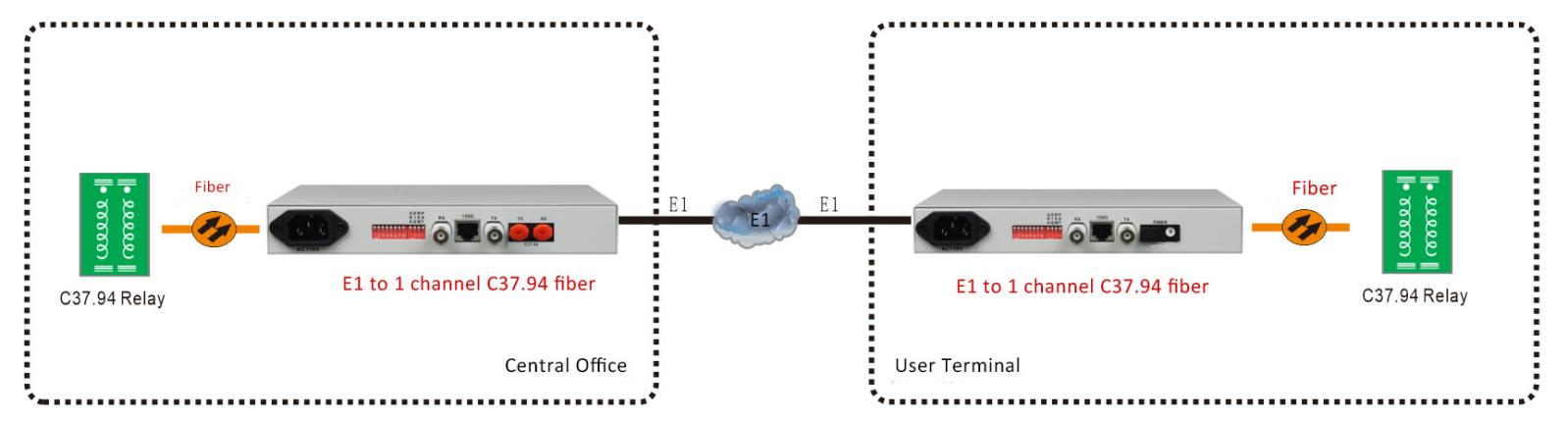

Интерфейс C37.94 соответствует стандарту IEEE C37.94-2002 и используется для связи по оптоволоконному интерфейсу между устройствами мультиплексирования удаленной защиты N*64K. Он позволяет преобразовывать оптоволоконные интерфейсы внутри подстанции в каналы связи E1 и облегчает передачу через оборудование передачи E1, такое как PDH, SDH, G.SHDSL и другие.

● Он реализует преобразование между одним каналом IEEE C37.94 и одним каналом E1, обеспечивая передачу через передающее оборудование E1, такое как PDH, SDH, G.SHDSL и другие.

● Интерфейс E1 одновременно поддерживает адаптивное сопротивление 120 Ом/сбалансированное и 75 Ом/несбалансированное без необходимости дополнительной настройки.

● Он прошел тщательное системное тестирование и практическую проверку, полностью соответствуя протоколам ITU-T G.703, G.704 и IEEE C37.94.

● Устройство поддерживает источники питания переменного тока 220 В, постоянного тока -48 В, постоянного тока +24 В и постоянного тока -48 В/постоянного тока 24 В, имеет функцию автоматического определения полярности и возможность резервного питания двух источников.

● Интерфейс C37.94

Оптический порт: 1

Скорость: 2048kbps

Стандартный протокол: IEEE C37.94

Длина волны: 850 нм/1310 нм для многомодового; 1310 нм для одномодового

Дальность передачи без реле: 2 км для многомодового режима; 20-100 км для одномодового режима

Типичная мощность передачи:

Одномодовый 1310/1550 нм: ≥-9 дБ

Многомодовый 850 нм:-18 дБм

Многомодовый 1310 нм:-25 дБм

Диапазон чувствительности приемника: -28 дБм~-40 дБм

● Интерфейс Е1

Интерфейс устройства: Интерфейс устройства соответствует рекомендации G.703.

Скорость: 2048 Кбит/с±50ppm

Код строки: HDB3

Сопротивление: несимметричное 75 Ом/симметричное 120 Ом (несимметричное с коаксиальным интерфейсным адаптером, совместимо с коаксиальными кабелями 75-2/3)

Характеристики джиттера: Соответствует рекомендациям G.742, G.823

Допустимое затухание входного сигнала: 0-6 дБм

● Экологические показатели

Рабочая температура: -10 ℃ – +60 ℃

Температура хранения: -40 ℃ – +85 ℃

Влажность: 0% -95% (без конденсации)

Среднее время безотказной работы:> 100,000 XNUMX часов
