สวิตช์อุตสาหกรรมไม่สามารถสื่อสารได้หากไม่มีไฟเลี้ยง ไม่ว่าหน่วยประมวลผลจะเร็วเพียงใดก็ตาม แหล่งจ่ายไฟที่ดีก็ไม่สามารถส่งข้อมูลผ่านพอร์ตเครือข่ายที่เสียหายได้เช่นกัน เรื่องนี้คล้ายกับถังไม้: แผ่นไม้ที่สูงกว่าไม่สามารถหยุดน้ำที่ไหลออกเหนือแผ่นไม้ที่เตี้ยที่สุดได้ ถังไม้เป็นเพียงการเปรียบเทียบเท่านั้น การทำงานที่เชื่อถือได้ในระยะยาวขึ้นอยู่กับส่วนประกอบ สภาวะการทำงาน และการทดสอบอุปกรณ์ทั้งเครื่อง ไม่ใช่ตัวเก็บประจุเพียงตัวเดียวหรือยี่ห้อใดยี่ห้อหนึ่ง
1. การเปรียบเทียบกับถังไม้: ความจุถูกจำกัดด้วยแผ่นไม้ที่เตี้ยที่สุด

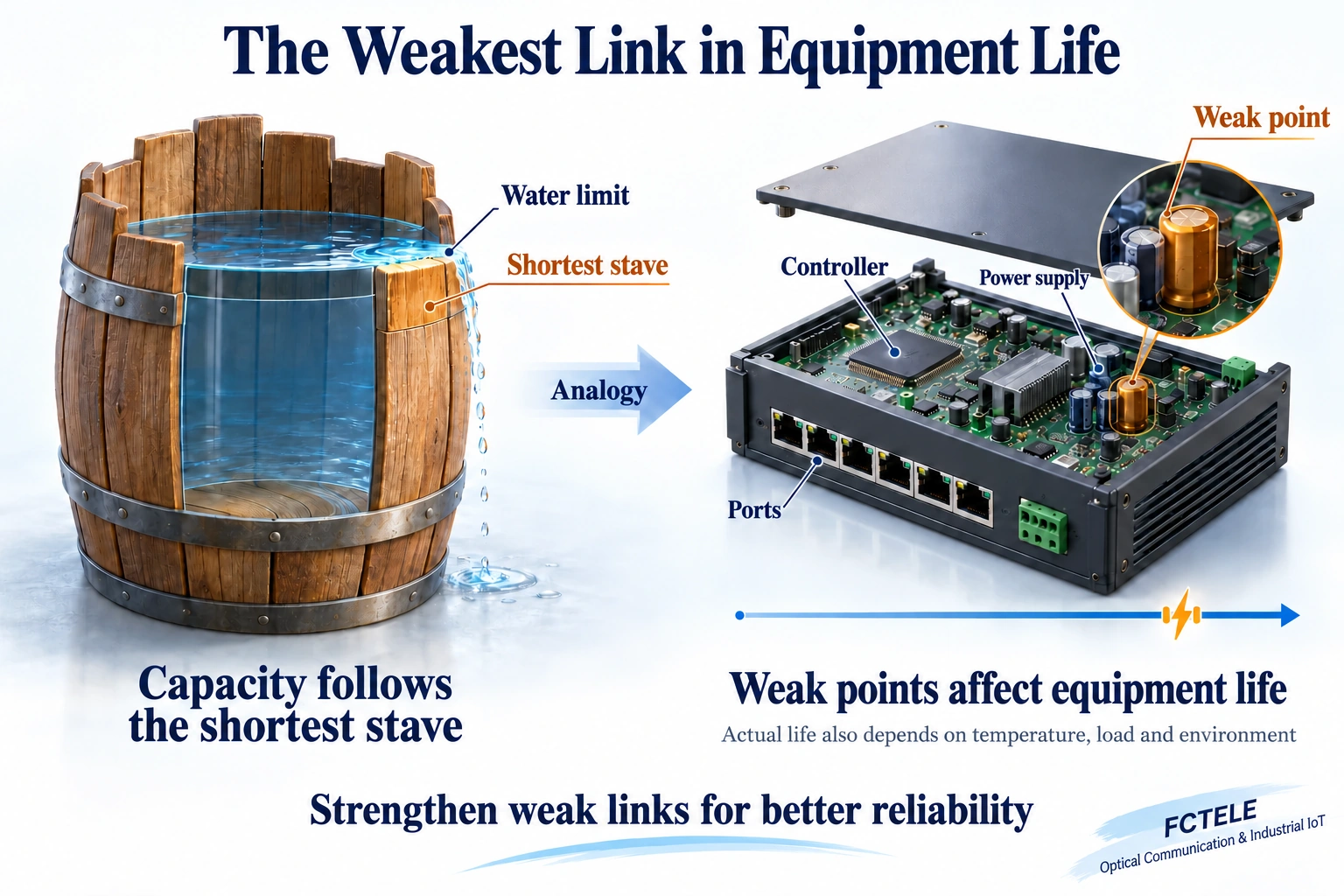

ถังที่ประกอบจากแผ่นไม้สูงไม่เท่ากันสามารถเก็บน้ำได้เพียงระดับความสูงของแผ่นไม้ที่เตี้ยที่สุด แผ่นไม้ข้างเคียงที่สูงกว่าไม่สามารถปิดช่องว่างนั้นได้ นี่คือแนวคิดเรื่องจุดอ่อนที่สุดที่อธิบายผ่านถังไม้
อุปกรณ์อิเล็กทรอนิกส์ก็มีจุดอ่อนได้เช่นกัน การเสื่อมสภาพหรือความขัดข้องของชิ้นส่วนที่จำเป็น เช่น แหล่งจ่ายไฟ ตัวเก็บประจุ หรืออินเทอร์เฟซ อาจทำให้อุปกรณ์ทั้งเครื่องหยุดทำงาน การปรับปรุงส่วนที่เป็นจุดอ่อนอาจเพิ่มความน่าเชื่อถือได้ แต่อายุการใช้งานจริงยังคงขึ้นอยู่กับอุณหภูมิ โหลด และสภาพแวดล้อมการทำงาน [2]
2. แหล่งจ่ายไฟ ส่วนควบคุม และอินเทอร์เฟซต้องทำงานได้ทั้งหมด
พิจารณาส่วนประกอบที่เข้าใจได้ง่ายสามส่วนของอุปกรณ์สื่อสาร แหล่งจ่ายไฟแปลงไฟฟ้าขาเข้าเป็นแรงดันที่วงจรต้องการ ตัวควบคุมจัดการการประมวลผลและส่งต่อข้อมูล ส่วนอินเทอร์เฟซส่งและรับสัญญาณ แม้หน้าที่จะแตกต่างกัน แต่ทุกส่วนต้องทำงานร่วมกัน
หากตัวควบคุมและพอร์ตทำงานได้ แต่แหล่งจ่ายไฟไม่เสถียร อุปกรณ์อาจรีสตาร์ตซ้ำ ๆ หน่วยประมวลผลที่เร็วขึ้นไม่สามารถแก้ปัญหาไฟเลี้ยงนี้ได้ ในทางกลับกัน แหล่งจ่ายไฟที่ดีขึ้นเพียงอย่างเดียวก็ไม่สามารถกู้คืนการสื่อสารผ่านพอร์ตที่เสียหายได้

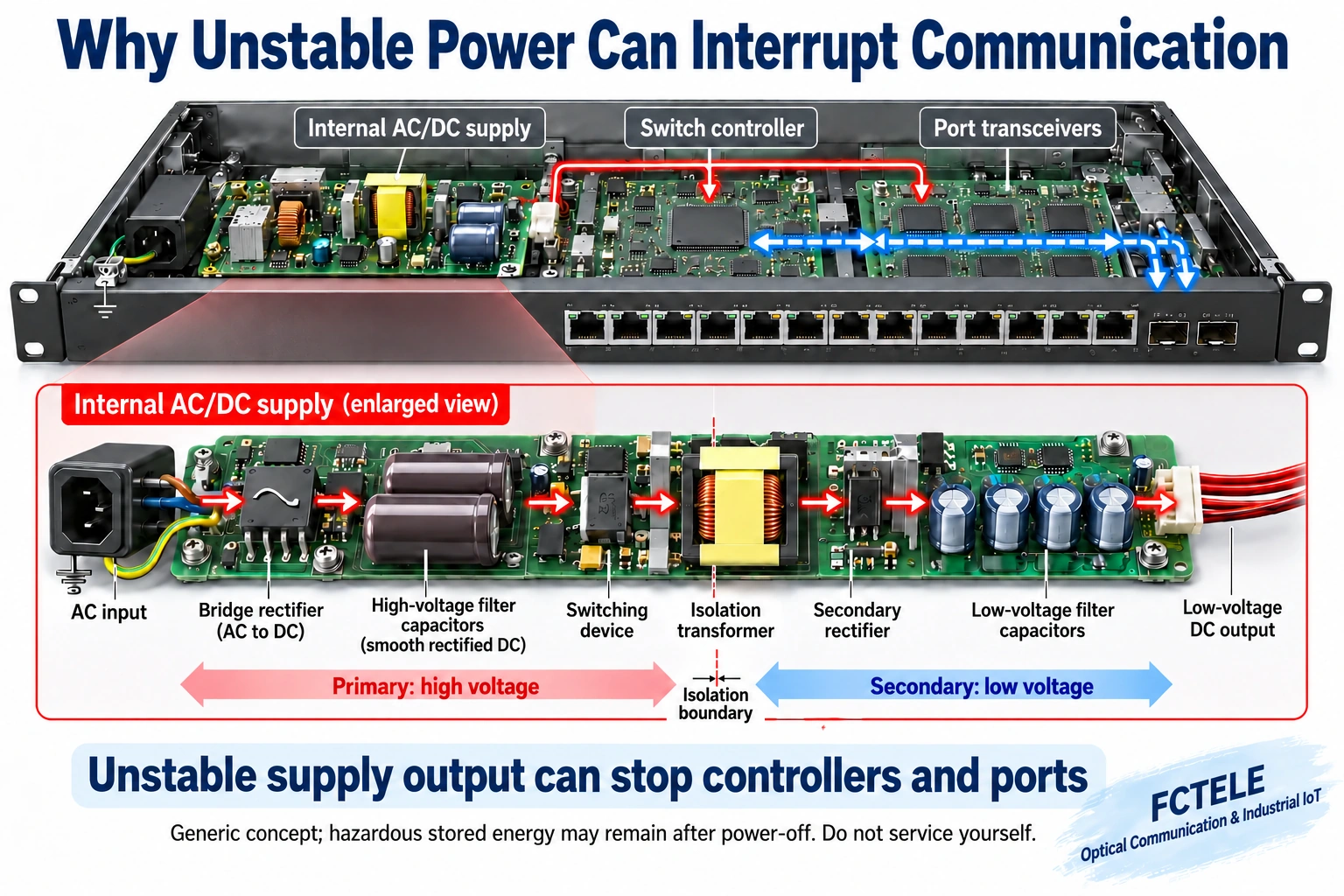

แหล่งจ่ายไฟภายในที่แสดงในภาพแปลง AC เป็น DC แรงดันต่ำ โดยเรียงกระแส AC ขาเข้าก่อน ตัวเก็บประจุแรงดันสูงช่วยทำให้แรงดันที่ผ่านการเรียงกระแสเรียบขึ้น จากนั้นจึงผ่านการแปลงแบบสวิตชิ่ง การแยกทางไฟฟ้าด้วยหม้อแปลง และการเรียงกระแสด้านทุติยภูมิ ตัวเก็บประจุเอาต์พุตแรงดันต่ำช่วยลดความผันผวนของแรงดันที่ไปถึงแผงวงจรหลัก ทั้งสองกลุ่มเป็นตัวเก็บประจุกรอง แต่มีสภาวะแรงดันและกระแสต่างกันและใช้แทนกันไม่ได้ ตัวเก็บประจุแรงดันสูงก็ทำงานกับ DC ที่ผ่านการเรียงกระแสเช่นกัน การเรียกสองกลุ่มนี้เพียงว่า “ตัวเก็บประจุ AC” และ “ตัวเก็บประจุ DC” จึงอาจทำให้เข้าใจผิด [5]
วิศวกรรมความน่าเชื่อถือเรียกระบบที่ต้องอาศัยชิ้นส่วนจำเป็นทุกส่วนทำงานได้ว่าเป็นระบบอนุกรมเชิงหน้าที่ ซึ่งไม่ได้หมายความว่าแหล่งจ่ายไฟ ตัวควบคุม และพอร์ตถูกต่อสายเรียงกันจากปลายหนึ่งสู่อีกปลายหนึ่ง แต่หมายความว่าการสูญเสียชิ้นส่วนจำเป็นส่วนหนึ่งอาจทำให้บริการหยุดลงได้ หากไม่มีระบบสำรองที่เหมาะสม แบบจำลองอนุกรมทางคณิตศาสตร์ยังมีสมมติฐานที่ต้องตรวจสอบก่อนนำสูตรไปใช้ [2]
ควรตรวจสอบตามอาการ: ตรวจสภาวะแหล่งจ่ายไฟเมื่อไฟเลี้ยงขาดช่วงซ้ำ ๆ ตรวจการระบายความร้อนเมื่อตู้ร้อนเกินไป หรือตรวจอินเทอร์เฟซและจุดเชื่อมต่อเมื่อมีเพียงอินเทอร์เฟซนั้นที่ขัดข้อง ความสำคัญของแหล่งจ่ายไฟไม่ได้ทำให้แหล่งจ่ายไฟเป็นสาเหตุของความขัดข้องทุกกรณี
ระบบสำรองก็ต้องพิจารณาตามบริบทเช่นกัน อินพุตไฟเลี้ยงสองทางที่เชื่อมต่อกับแหล่งจ่ายต้นทางที่ไม่น่าเชื่อถือแหล่งเดียวกันอาจสูญเสียไฟเลี้ยงพร้อมกันเมื่อแหล่งนั้นขัดข้อง ควรตรวจสอบทั้งอุปกรณ์และการติดตั้งร่วมกัน เพื่อระบุว่าระบบสำรองรองรับความขัดข้องแบบใดได้จริง
3. เหตุใดตัวเก็บประจุจึงสำคัญ: เข้าใจหน้าที่ของมันก่อน
แหล่งจ่ายไฟที่ทำงานได้ไม่ได้ให้แรงดันเรียบสนิทในทุกสภาวะ การสวิตช์ของวงจรและการเปลี่ยนแปลงโหลดอย่างฉับพลันทำให้แรงดันแปรผัน ตัวเก็บประจุเก็บประจุไว้ชั่วคราวและปล่อยออกเมื่อจำเป็น เพื่อช่วยจำกัดความแปรผันเหล่านั้น จึงทำหน้าที่เป็นตัวพักประจุ ไม่ใช่สิ่งทดแทนแหล่งจ่ายไฟทั้งชุด
การชาร์จและคายประจุซ้ำ ๆ ทำให้เกิดกระแสริปเปิล การสูญเสียภายในเปลี่ยนพลังงานบางส่วนเป็นความร้อน ความร้อนจากส่วนประกอบข้างเคียงและตู้ที่ร้อนอาจทำให้อุณหภูมิการทำงานเพิ่มขึ้นอีกเมื่อระบายความร้อนไม่เพียงพอ [3] [4]

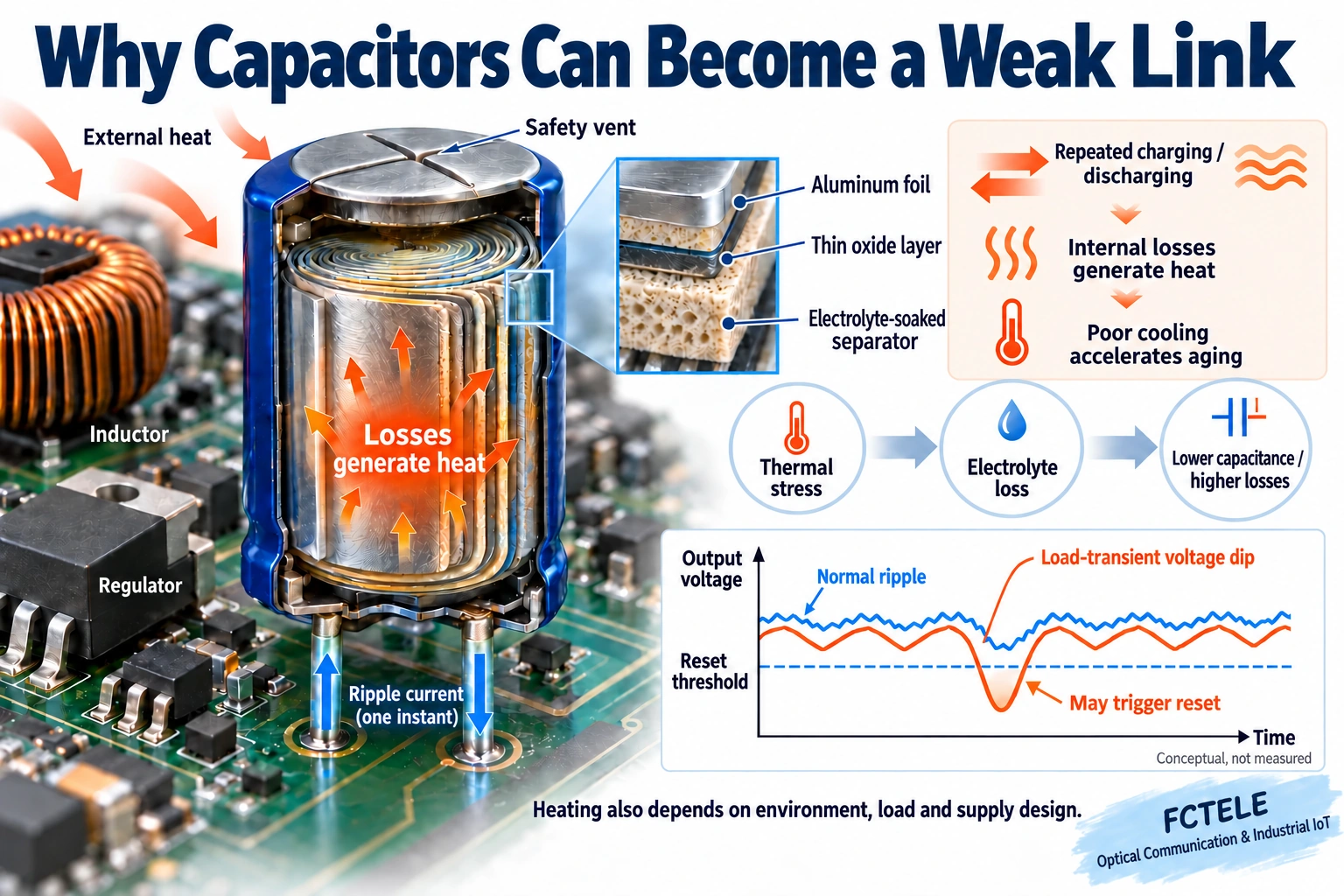

ตัวเก็บประจุอะลูมิเนียมอิเล็กโทรไลต์ชนิดเปียกทั่วไปประกอบด้วยแผ่นฟอยล์ม้วน ชั้นออกไซด์บาง และกระดาษคั่นที่ชุบอิเล็กโทรไลต์ ไม่ใช่กระป๋องที่บรรจุน้ำจนเต็ม การได้รับความร้อนเป็นเวลานานอาจเร่งการสูญเสียอิเล็กโทรไลต์และลดความสามารถในการกรองเมื่อเวลาผ่านไป
เมื่อตัวเก็บประจุเสื่อมสภาพ แหล่งจ่ายไฟอาจรับมือกับความแปรผันของแรงดันหรือการเพิ่มขึ้นของโหลดอย่างฉับพลันได้ลดลง แรงดันไฟเลี้ยงชิปที่ต่ำมากพออาจทำให้เกิดการรีเซ็ต ผลลัพธ์ยังขึ้นอยู่กับวงจรส่วนที่เหลือ โหลด และการออกแบบระบบป้องกันด้วย การเปลี่ยนแปลงเล็กน้อยของตัวเก็บประจุไม่ได้ทำให้เครือข่ายหยุดทำงานอย่างหลีกเลี่ยงไม่ได้
การดูรูปลักษณ์ภายนอกเพียงอย่างเดียวไม่ใช่การตรวจสอบที่ครบถ้วน ค่าพารามิเตอร์อาจเปลี่ยนไปโดยไม่มีการบวมให้เห็น และตัวเรือนที่สัมผัสแล้วเย็นก็ไม่ได้ยืนยันว่าอุณหภูมิภายในเหมาะสม ตัวเก็บประจุต่างชนิดกันยังมีลักษณะการทำงานและกลไกการเสื่อมสภาพที่ต่างกันด้วย
4. ประเมินวัสดุ การจัดวาง และอุณหภูมิที่เพิ่มขึ้นร่วมกัน
การประเมินแผงวงจรแหล่งจ่ายไฟไม่ได้มีเพียงการนับส่วนประกอบหรือดูยี่ห้อ การเดินลายวงจร ระยะห่างระหว่างส่วนประกอบ ระยะห่างระหว่างแหล่งความร้อนกับตัวเก็บประจุ และเส้นทางระบายความร้อน ล้วนมีผลต่อการทำงานระยะยาว เอกสารในอดีตต่อไปนี้แสดงโครงสร้างแผงวงจร การเลือกส่วนประกอบ และพฤติกรรมความร้อนขณะมีโหลด
ตัวอย่างเช่น ตัวเก็บประจุสองตัวที่ระบุค่าความจุและพิกัดแรงดันเท่ากันอาจมีขีดจำกัดความร้อนและการรับโหลดระยะยาวต่างกัน การเลือกต้องเหมาะกับตำแหน่งใช้งาน ไม่ใช่อาศัยเพียงเครื่องหมายที่คล้ายกันหรือราคาที่สูงกว่า
ภาพความร้อนช่วยระบุตำแหน่งที่ร้อน แต่ไม่สามารถบอกได้โดยตรงว่าอุปกรณ์จะมีอายุการใช้งานกี่ปี จุดที่เย็นกว่าไม่ได้พิสูจน์ว่าส่วนประกอบทุกตัวบนแผงวงจรมีระยะเผื่อเพียงพอ การประเมินระยะยาวต้องทราบรุ่นที่แน่นอน เงื่อนไขการทดสอบ และหลักฐานการทำงานภายใต้โหลดต่อเนื่อง
5. คำถามที่ควรถามเมื่อเลือกอุปกรณ์
จะใช้งานที่ใด? ตู้ภายในอาคาร กล่องอุปกรณ์กลางแจ้ง และโรงงานที่ร้อนมีสภาวะต่างกัน อากาศภายในตู้อาจร้อนกว่าอากาศภายนอก จึงควรประเมินอุณหภูมิ ณ จุดติดตั้งจริง ไม่ใช่อาศัยพยากรณ์อากาศ
จะรับโหลดเท่าใด? พอร์ตและอุปกรณ์ที่เชื่อมต่อ รวมถึงกำลังไฟที่จ่ายให้อุปกรณ์ปลายทาง ล้วนส่งผลต่อโหลด ควรตรวจยืนยันการทำงานต่อเนื่องในการกำหนดค่าที่ตั้งใจใช้งาน ไม่ใช่ตรวจเพียงว่าเริ่มทำงานได้เมื่อไม่มีโหลดหรือไม่
ยอมรับการหยุดชะงักได้มากน้อยเพียงใด? จอแสดงข้อมูลและระบบควบคุมการผลิตแบบต่อเนื่องอาจยอมรับการหยุดทำงานได้ต่างกัน หากต้องใช้ไฟสำรองหรือลิงก์สำรอง ควรระบุแยกกันว่าแต่ละอย่างป้องกันเหตุใดได้และครอบคลุมเหตุใดไม่ได้
มีหลักฐานใดรองรับข้อกล่าวอ้าง? สำหรับคำว่า “อายุการใช้งานยาวนาน” “เกรดอุตสาหกรรม” หรือ MTBF ควรถามว่าใช้กับรุ่นใด ภายใต้เงื่อนไขใด และใช้วิธีคำนวณหรือทดสอบแบบใด MTBF หมายถึงระยะเวลาเฉลี่ยระหว่างความขัดข้อง ซึ่งเป็นตัวชี้วัดความน่าเชื่อถือทางสถิติหรือจากการประมาณ ไม่ใช่การรับประกันระยะเวลาทำงานต่อเนื่องของอุปกรณ์ทุกเครื่องที่ส่งมอบ
หากอุปกรณ์รีสตาร์ตซ้ำ ๆ อยู่แล้ว ให้บันทึกเวลา โหลด และสภาวะไฟฟ้าขาเข้า จากนั้นให้บุคลากรที่มีคุณสมบัติเหมาะสมตรวจสอบ ผู้ใช้ที่ไม่ได้รับการฝึกอบรมไม่ควรเปิดแหล่งจ่ายไฟหรือเปลี่ยนตัวเก็บประจุ เพราะพลังงานสะสมที่เป็นอันตรายอาจยังคงอยู่แม้ตัดไฟแล้ว หลังแก้ไข ให้ทดสอบการใช้งานที่เกี่ยวข้องซ้ำภายใต้สภาวะที่เทียบเคียงกันได้ เพื่อยืนยันว่าปัญหาได้รับการแก้ไขแล้วหรือไม่
คำถามเชิงปฏิบัติ
การเปรียบเทียบกับถังไม้หมายความว่าแหล่งจ่ายไฟจะเสียก่อนเสมอหรือไม่?
ไม่ใช่ การเปรียบเทียบนี้เตือนให้เราตรวจหาจุดอ่อนในส่วนที่จำเป็น แหล่งจ่ายไฟ อินเทอร์เฟซ ตัวควบคุม และสภาพแวดล้อมการทำงานล้วนส่งผลต่ออุปกรณ์ทั้งเครื่องได้ ควรระบุจุดอ่อนที่แท้จริงจากอาการและหลักฐาน ไม่ใช่กำหนดไว้ล่วงหน้า
ตัวเก็บประจุอายุยาวที่มีราคาแพงกว่าจะรับประกันให้อุปกรณ์ทั้งเครื่องใช้งานได้นานขึ้นอีกหลายปีหรือไม่?
ไม่ ตัวเก็บประจุต้องเหมาะกับวงจร และมีการระบายความร้อนกับสภาวะการทำงานที่เหมาะสม ส่วนประกอบจำเป็นอื่น ๆ ยังอาจขัดข้องได้ พิกัดความทนทานของส่วนประกอบไม่ใช่พิกัดอายุการใช้งานของอุปกรณ์ทั้งเครื่อง
ภาพความร้อนที่โหลด 5 W สามารถทำนายอายุการใช้งานขณะรับโหลดเต็มได้หรือไม่?
ไม่ได้ การเปลี่ยนแปลงโหลด สภาพแวดล้อม และการติดตั้งอาจทำให้อุณหภูมิเปลี่ยนไป การทำงานขณะรับโหลดเต็มต้องตรวจยืนยันแยกต่างหาก ภาพเพียงภาพเดียวไม่สามารถยืนยันอุณหภูมิหรืออายุการใช้งานของทุกการกำหนดค่าได้
แหล่งอ้างอิงและขอบเขตการนำไปใช้
- OpenStax University Physics: ของไหล ความหนาแน่น และความดัน — บริบทเกี่ยวกับระดับน้ำ ความดัน และการล้น
- คู่มือความน่าเชื่อถือของ NIST: แบบจำลองอนุกรม — ส่วนประกอบที่จำเป็นของระบบและสมมติฐานของแบบจำลอง
- TDK: คุณลักษณะของตัวเก็บประจุอะลูมิเนียมอิเล็กโทรไลต์ — การสูญเสีย อุณหภูมิ และการเสื่อมสภาพ
- Texas Instruments: การสูญเสียในตัวเก็บประจุและอุณหภูมิที่เพิ่มขึ้น หน้า 34 — ความร้อนจากกระแสริปเปิล
- Power Integrations: การออกแบบแหล่งจ่ายไฟสวิตชิ่งแบบแยกทางไฟฟ้า AN-22 — การเรียงกระแส การแยกทางไฟฟ้า และการกรองขาเข้า/ขาออก ค่าตัวอย่างในการออกแบบไม่ใช่ข้อกำหนดทางเทคนิคของสวิตช์
ภาพประกอบแนวคิดจัดทำขึ้นโดยมี AI ช่วย เพื่ออธิบายกลไกทั่วไป ไม่ได้แสดงโครงสร้างภายในของรุ่นใดรุ่นหนึ่ง รูปคลื่นที่วัดได้ หรือคำมั่นเรื่องอายุการใช้งาน ส่วนประกอบ สมรรถนะ และการรับประกันจริงขึ้นอยู่กับรุ่นที่เลือก เวอร์ชันที่ส่งมอบ และเอกสารทางเทคนิค ภาพประกอบส่วนประกอบ/การทดสอบจากเอกสารเก่าทั้งสามภาพเก็บไว้เป็นแหล่งข้อมูลทางประวัติศาสตร์
