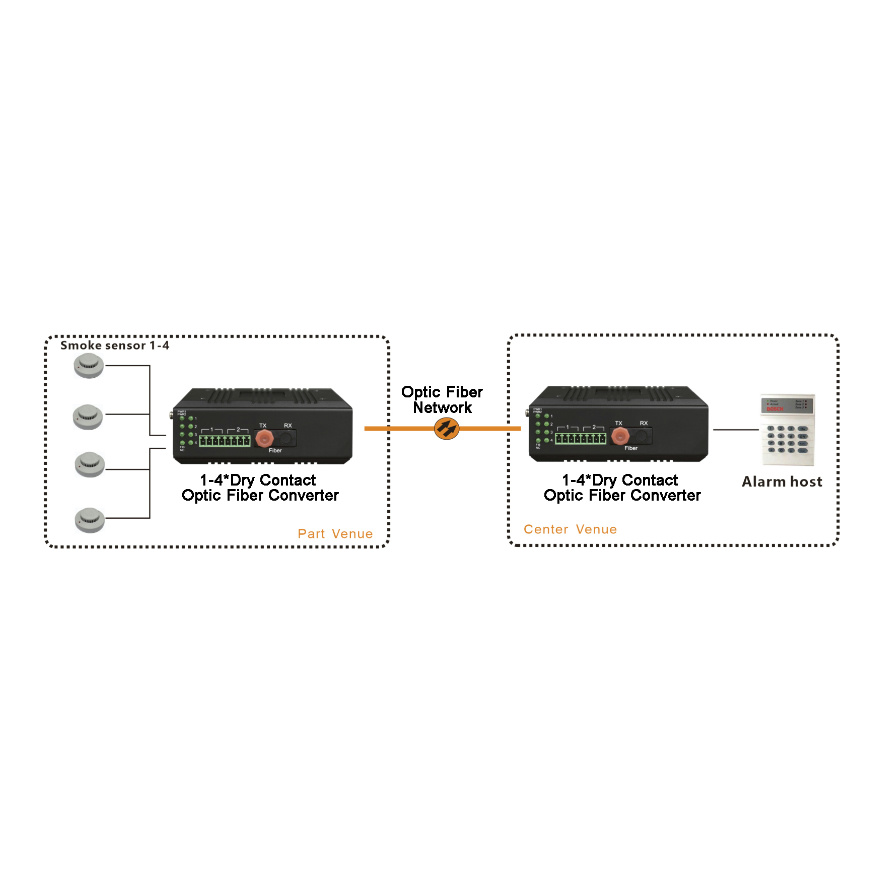

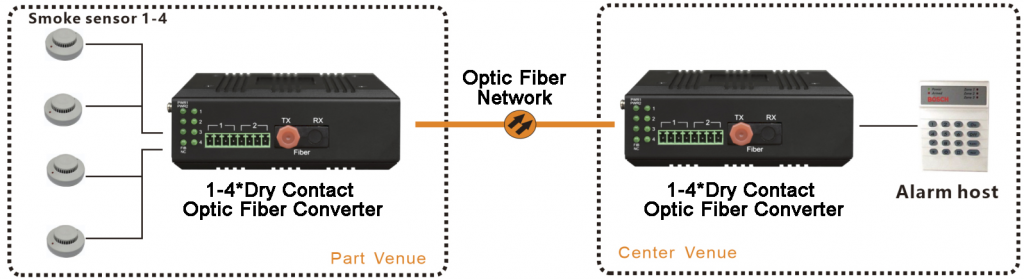

يوفر جهاز الإرسال الضوئي الصغير 1-4* اتصال جاف أحادي الاتجاه بأربع قنوات أو اتصال جاف ثنائي الاتجاه بقناتين على نقل الألياف الضوئية، مما يحل مشكلة التداخل الكهرومغناطيسي والتداخل وأضرار الصواعق، ويحسن موثوقية الاتصالات وأمن البيانات والسرية، ويمكن استخدامه على نطاق واسع في التحكم الصناعي المتنوع والتحكم في العمليات والتحكم في حركة المرور وغيرها من المناسبات، وخاصة بالنسبة للبنوك التداخل الكهربائي والكهرومغناطيسي للبيئة، والمتطلبات الخاصة للقسم والنظام.
● الدائرة المتكاملة القائمة على حقوق الملكية الفكرية المستقلة
● يمكن أن يدعم 4*اتصال جاف أحادي الاتجاه و2*اتصال جاف ثنائي الاتجاه
● تحتوي كل قناة على مؤشر حالة فتح وإغلاق جهة الاتصال الجافة
● يكتشف إدخال Dry Contact المفتوح والمغلق تلقائيًا متى تكون حالة الإدخال هي الحالة، ومتى تكون حالة خرج Dry Contact هي الحالة، وهو أمر مناسب لتشغيل المشروع
● يكون الاتصال الجاف مستقرًا عند تشغيله أو عدم توصيل الألياف الضوئية، ولن تكون هناك حالة عمل عشوائية
● يمكن استخدام مفتاح DIP لتعيين حالة الفتح والإغلاق بشكل طبيعي لإخراج الاتصال الجاف عندما لا يكون الألياف الضوئية متصلة
●تصل الحماية من الصواعق لواجهة الاتصال الجاف إلى IEC61000-4-5 (8/20μS) الوضع التفاضلي: 6 كيلو فولت، معاوقة (2Ω)؛ الوضع المشترك: 6 كيلو فولت، معاوقة (2Ω) القياسي
● عند توفير طاقة تيار مستمر مزدوجة (كتلة طرفية 5.08):
يمكن تشغيله بواسطة مصدر طاقة واسع النطاق DC9-55V أو AC7-50V، مزود الطاقة لديه وظيفة الكشف التلقائي عن القطبية، لا حاجة للتمييز بين الأقطاب الموجبة والسالبة أثناء التثبيت؛
دعم العزل الداخلي، ومدخل الطاقة المزدوج المكرر؛ وحماية الاتصال العكسي
● عند إمداد الطاقة بالتيار المتردد (مقبس التيار المتردد ثلاثي المواضع على شكل زهرة البرقوق):
يدعم مدخلات التيار المتردد من 85 إلى 265 فولت تيار متردد، أو التيار المستمر من 110 إلى 300 فولت تيار مستمر
● توفير تركيب سكة DIN 35 مم، أو تركيب مثبت على الحائط؛
| الموديل |
اف سي بي-كيه 4 جي |
|
وظيفة المنتج |
ألياف مكس جافة رباعية القنوات من النوع الصناعي |
|
ميناء الخدمة |
4 قنوات اتصال جافة، واجهة ألياف بصرية واحدة |
|
مزود الطاقة (PSU) |
DC امدادات الطاقة: مدخل طاقة مزدوج احتياطي DC9-70V أو AC7-50V، استهلاك الطاقة <5 وات حماية من الحمل الزائد: دعم؛ حماية الاتصال العكسي: دعم؛ حماية زائدة: دعم محطة الوصول: محطة توصيل مكونة من 4 أنوية بمسافة 5.08 مم مصدر الطاقة المدمج بالتيار المتردد: تيار متردد ~ 85-265 فولت تيار متردد، أو تيار مستمر 110-300 فولت تيار مستمر مدخل واسع النطاق، استهلاك الطاقة <5 وات حماية من التحميل الزائد: الدعم؛ واجهة الوصول: مقبس تيار متردد ثلاثي المواضع على شكل زهرة البرقوق |
|
حجم المنتج |
(110 مم (طول) × 86 مم (عرض) × 40.5 مم (ارتفاع) طريقة التثبيت: التثبيت على السكة الحديدية، التثبيت على الحائط |
|
الوزن |
0.395 كجم / قطعة |
المنفذ البصري: 1
الألياف الضوئية: ألياف مفردة/مزدوجة
واجهة الألياف: SC/FC/ST اختيارية
الطول الموجي: 850 نانومتر/1310 نانومتر متعدد الأوضاع؛ 1310 نانومتر/1550 نانومتر وضع واحد
مسافة النقل بدون مرحل: 20~120 كم
قوة الإرسال النموذجية:
الوضع الفردي 1310/1550 نانومتر: ≥-9 ديسيبل ميلي واط
متعدد الأوضاع 850 نانومتر: -18 ديسيبل
متعدد الأوضاع 1310 نانومتر: -25 ديسيبل
نطاق حساسية الاستقبال: -28dBm~- 40dBm
نوع واجهة الإخراج:
الاتصال الجاف: خرج الاتصال الجاف لمرحل الإشارة، 30 فولت تيار مستمر/1 أمبير؛
كمية النبضة (الاتصال الرطب): خرج مرحل MOS البصري، 0-VCC (VCC هو جهد مصدر الطاقة للجهاز)، 245 فولت تيار مستمر/0.12 أمبير
زمن الاستجابة: خرج الاتصال الجاف: <1.2 مللي ثانية؛ خرج الاتصال الرطب <0.6 مللي ثانية
الحد الأقصى لتردد التبديل: خرج الاتصال الجاف: 50 هرتز، الاتصال الرطب: 1 كيلو هرتز
حماية زيادة التيار عند الخرج: الاتصال الجاف: لا يوجد؛ الاتصال الرطب: حماية TVS+TSS
درجة حرارة العمل: -40 درجة مئوية إلى +85 درجة مئوية
درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية
رطوبة العمل: 0%—95% (بدون تكاثف)
MTBF:> 100,000 ساعة
