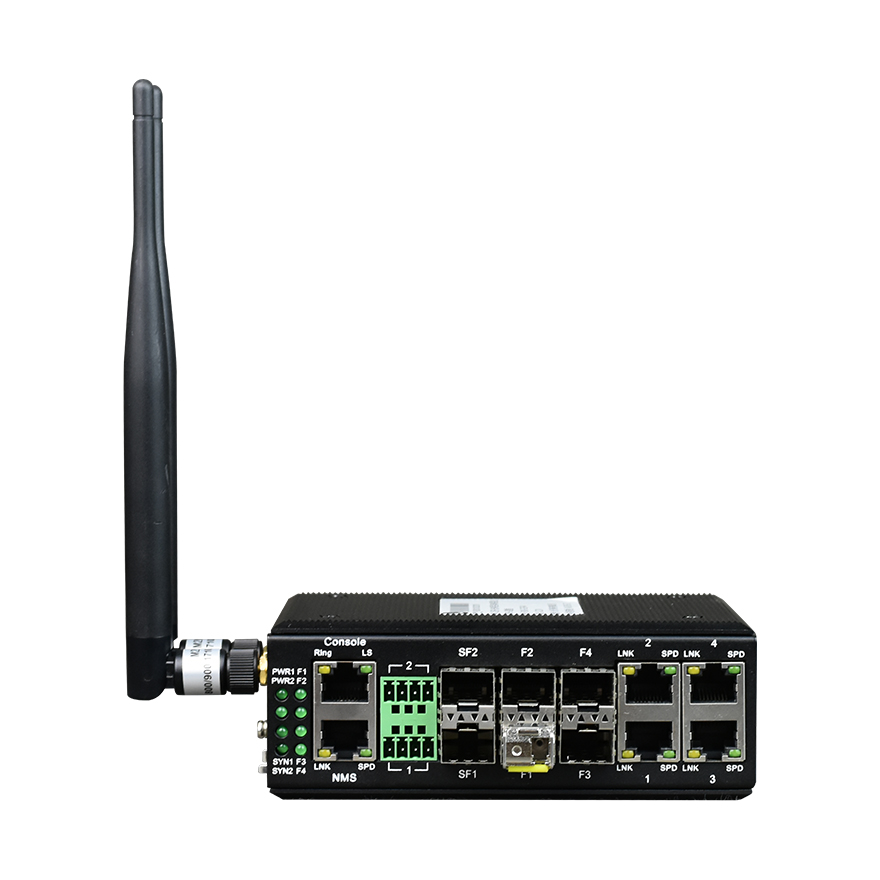

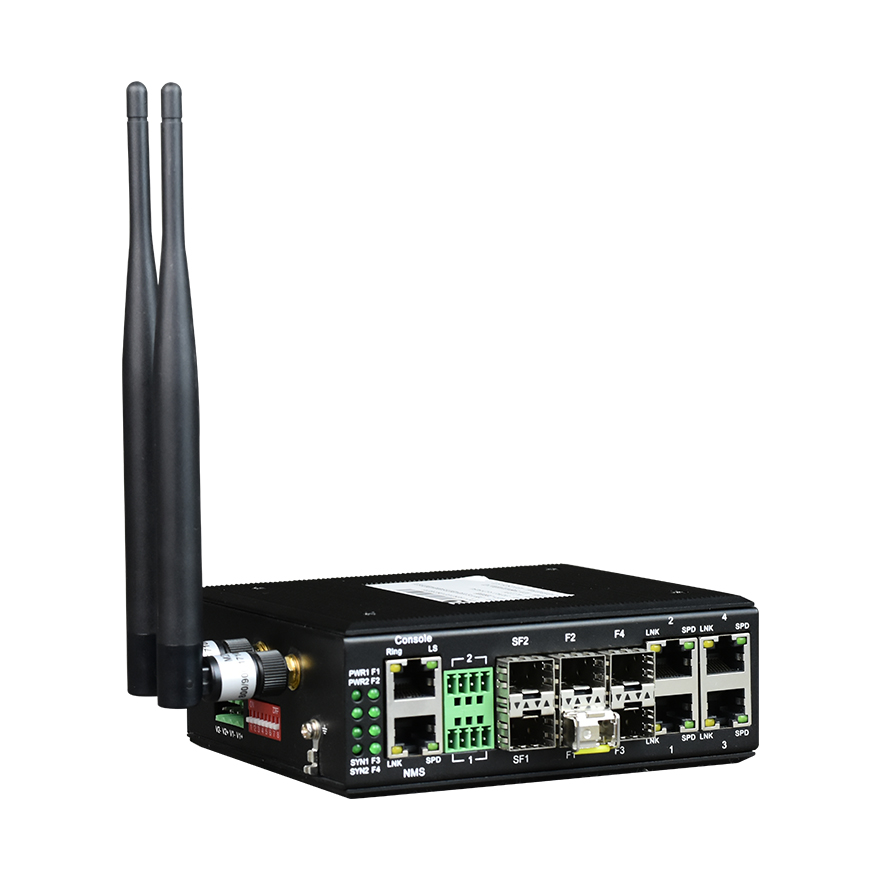

نسخة احتياطية من الألياف الضوئية WiFi من النوع 4 100M بصري + 4 منافذ إيثرنت 100M إلى مفتاح سكة حديد صناعي بصري جيجابت أحادي الاتجاه

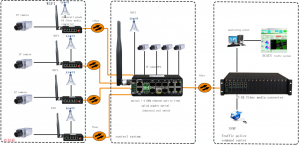

تعتمد هذه السلسلة من المنتجات على تصميم السكك الحديدية الصناعية، كما أن المعدات مصممة على أساس هيكل من نقطة إلى نقطة، وذلك لتحقيق الاستقرار والموثوقية ونقل البيانات في الوقت الفعلي في البيئة القاسية. أثناء العمل، تصبح إشارة الشبكة عبارة عن هيكل سلسلة، مما يبسط عملية التركيب الهندسي ويقلل من تكلفة الهندسة.

يوفر هذا المنتج: منفذ بصري واحد لشبكة إيثرنت SFP بسرعة Gigabit؛ ووحدتي اتصال لاسلكي مدمجتين بسرعة 1 ميجابت في الثانية من ieee2b/g/n، و300 واجهات كهربائية لشبكة إيثرنت بسرعة 802.11 ميجابت في الثانية، و4 واجهات بصرية لشبكة إيثرنت بسرعة 100 ميجابت في الثانية؛ ويمكن توصيله بمعدات إطار 4U من نوع Gigabit Ethernet أحادي الاتجاه بواجهة كهربائية لشبكة Gigabit Ethernet أحادية الاتجاه في نهاية المكتب؛

يعتمد الجهاز على مخطط شريحة تبديل Ethernet + FPGA، مع وظيفة الإدارة عن بعد، ويمكن توصيله ببطاقة توصيل 2U من النوع 1 بصري و1 بطاقة جيجابت كهربائية مع إدارة شبكة SNMP. يمكن لبرنامج SNMP إدارة الجهاز، مع وظيفة إنذار مثالية، والجهاز بأكمله مستقر وموثوق به، واستهلاك منخفض للطاقة، وتكامل عالي، وحجم صغير.

● سلسلة إيثرنت الصناعية، مصممة للبيئات الصناعية القاسية

● توفر المعدات وحدتين لاسلكيتين بسرعة 300 ميجابت في الثانية من ieee802.11b/g/n، وأربعة منافذ إيثرنت بسرعة 100 ميجابت في الثانية وأربعة واجهات بصرية بسرعة 100 ميجابت في الثانية.

● تم تصميم المفتاح باستخدام ذاكرة عالية السرعة 1mbit mp-ssram، وتصميم غير حظر، ونطاق ترددي خلفي أقصى يبلغ 32GBIT / s، مع وظيفة إعادة الضبط التلقائي لمراقبة مكافحة الأعطال، ومناسبة لتطبيقات التحميل الثقيل مثل كاميرا الشبكة عالية الدقة؛

● يدعم نقل حزم البيانات الطويلة للغاية VLAN، والتي يمكن مطابقتها مع منتجات التبديل التي تدعم بروتوكول IEEE802.1Q؛ لديه وظائف حماية عاصفة البث، وموازنة التدفق، وعزل الصراع واكتشاف الأخطاء؛ منفذ إيثرنت 10 / 100Mbps متكيف، منفذ MDI / mdi-x متكيف بدون تعديل يدوي؛

● يمكن ربط وحدتين لاسلكيتين مدمجتين بسرعة 300 ميجابت في الثانية من ieee802.11b/g/n، بإجمالي عرض نطاق ترددي 2 * 300 متر، مع أربعة أجهزة إرسال واستقبال واي فاي 1 متر نطاق بصري 4 كهربائي متصلة بأربع قنوات من الضوء 100 متر؛

● 4 طرق إيثرنت بصرية 100 متر، عندما تكون الألياف البصرية طبيعية، استخدم الألياف البصرية كوسيلة اتصال، WiFi كنسخة احتياطية، عندما تكون الألياف البصرية غير طبيعية، يمكن لـ WiFi العمل لضمان عدم انقطاع العمل؛

● يمكن توصيله ببطاقة إضافية 2U وبطاقة طرفية بصرية واحدة وبطاقة طرفية بصرية جيجابت كهربائية مع إدارة شبكة SNMP، ويمكن لبرنامج SNMP إدارة المعدات؛

● يجب توفير واجهة إيثرنت وواجهة الطاقة مع حماية من الصواعق، والتي يجب أن تلبي معيار GB / t17626.5 (iec61000-4-5) وموجة تيار الدائرة القصيرة 10 / 700 ميكروثانية وجهد الذروة الناتج عن الدائرة المفتوحة 6 كيلو فولت؛

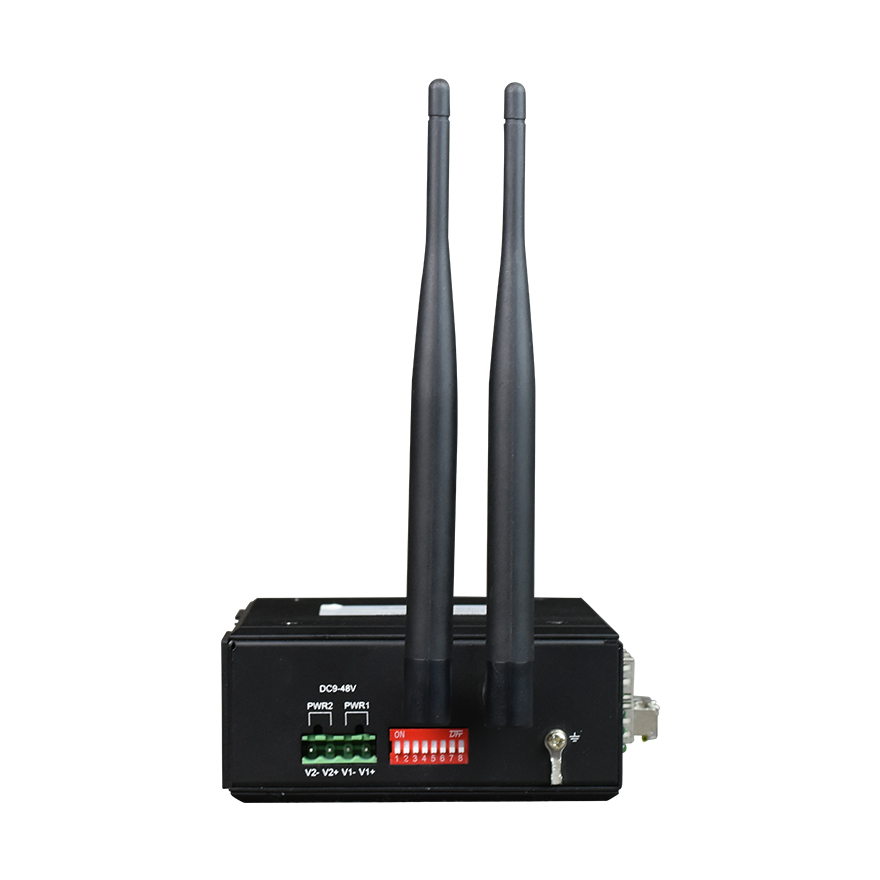

● يتم دعم نطاق واسع من مدخلات التيار المتردد / المستمر (9 فولت - 48 فولت)، والعزل الداخلي، ومدخلات الطاقة المزدوجة الزائدة، وحماية الحمل الزائد وحماية الاتصال العكسي.

● تلبية متطلبات التوافق الكهرومغناطيسي الصناعي من المستوى الرابع؛

● وظيفة الحماية الفائقة من الصواعق: مضادة للصواعق، مضادة للحث الكهربائي العالي، مضادة للارتفاع المفاجئ في التيار، وما إلى ذلك، تبديد فعال للحرارة بدون مروحة، مما يقلل من وقت الإصلاح؛

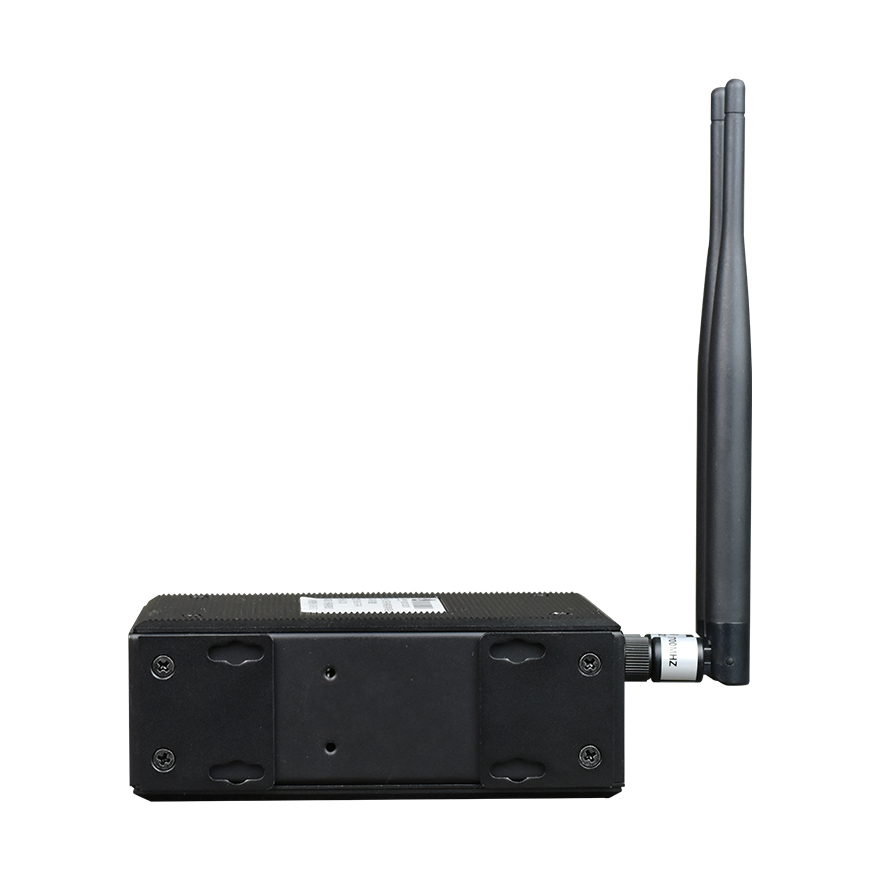

● درجة حماية الغلاف IP40، قادرة على تحمل اختبار البيئة القاسية، والتركيب على السكك الحديدية أو الحائط؛

● نطاق واسع لدرجة الحرارة: درجة حرارة التشغيل -40 درجة مئوية ~ + 85 درجة مئوية

● تم اختبار جميع الموديلات بواسطة ماكينة تحميص 100%، الضمان: 5 سنوات

● الألياف

الألياف متعددة الأوضاع

50/125 ميكرومتر، 62.5/125 ميكرومتر،

مسافة الإرسال: 2 كم من الألياف متعددة الأوضاع، التوهين (3 ديسيبل لكل ميلي واط / كم)

الطول الموجي: 850 نانومتر

قوة الإرسال: - 12 ديسيبل (حد أدنى) - - 9 ديسيبل (حد أقصى)

حساسية الاستقبال: - 28 ديسيبل (دقيقة)

ميزانية الرابط: 16dbm

الألياف أحادية الوضع

8/125 مم، 9/125 مم

مسافة الإرسال: 20 كم من الألياف أحادية الوضع، التوهين (0.35 ديسيبل / كم) (مخصص إذا كانت هناك حاجة إلى مسافة أكبر)

الطول الموجي: 1310 نانومتر (1550 نانومتر لنقل لمسافات طويلة للغاية)

قوة الإرسال: - 9 ديسيبل (حد أدنى) - - 5 ديسيبل (حد أقصى)

حساسية الاستقبال: – 27 ديسيبل (دقيقة)

ميزانية الرابط: 18 ديسيبل

● واجهة إيثرنت (100/100M)

معدل الواجهة: 10/100 ميجابايت في الثانية، التفاوض التلقائي على نصف/كامل دوبلكس

معيار الواجهة: متوافق مع IEEE 802.3 وIEEE 802.1Q (VLAN)

إمكانية عنوان MAC: 4096

الموصل: RJ45، يدعم Auto-MDIX

●  Wواجهة اي اف اي

المعيار الفني:

Ieee802.11b/802.11g/802.11n, ieee802.3/802.3u

معدل شبكة WLAN:

11n: 802.11n HT20: الحد الأقصى، 72.2 ميجابت في الثانية @ mcs7: 1nss الحد الأقصى، 144.4 ميجابت في الثانية @ mcs15: 2nss 802.11n ht40: الحد الأقصى، 150 ميجابت في الثانية @ mcs7: 1nss

الحد الأقصى، 300 ميجابايت في الثانية @ mcs15:2nss

11 جرام: 54، 48، 36، 24، 18، 12، 11، 9، 6، 5.5، 2، 1 ميجابت في الثانية

11b: 11 ، 5.5 ، 2 ، 1 ميجابت في الثانية

خصائص شبكة WLAN:

يدعم 2.4 جيجا هرتز، متوافق مع 2.4 جيجا هرتز، معايير IEEE 802.11g، IEEE 802.11n، IEEE 802.11b

يدعم تشفير WEP 64 / 128 / 152 بت، ومعيار WPA 128 بت (TKIP / AES)، وIEEE

802.1x وآليات تشفير الأمان الأخرى

دعم التحكم في بث SSID والتحكم في الوصول بناءً على عنوان MAC

عدد القنوات العاملة: الولايات المتحدة الأمريكية، 1-11 قناة، الاتحاد الأوروبي، 1-13 قناة، اليابان، 1-14 قناة

نطاق التردد: 2.4 ~ 2.4835 جيجاهرتز

تقنية تردد الانتشار: DSSS (تردد الانتشار التسلسلي المباشر)

وضع تعديل البيانات: BPSK وQPSK وCCK وOFDM (BPSK / QPSK / 16-QAM / 64-QAM)

إنه يدعم الهوائيات المزدوجة، مما يمكنه تعزيز قدرته على النقل اللاسلكي بشكل كبير وتعزيز استقرار الإشارات اللاسلكية.

الحساسية لكل (معدل خطأ الحزمة): mcs15: – 70dBm @ 10% لكل؛ mcs7: – 75dBm @ 10% لكل؛ 54m:

-78 ديسيبل لكل متر مربع عند 10% لكل متر مربع؛ 11 م: – 92 ديسيبل لكل متر مربع عند 8% لكل متر مربع؛ 6 م: – 94 ديسيبل لكل متر مربع عند 10% لكل متر مربع؛ 1 م: – 98 ديسيبل لكل متر مربع عند 8% لكل متر مربع (قيمة ClassicType)

مسافة الإرسال: 60 مترًا في الأماكن المغلقة و150 مترًا في الأماكن الخارجية (حسب البيئة)

قوة التردد اللاسلكي: 11n 14dbm، 11g 16dbm، 11b 19dbm،

●  بيئة العمل

درجة حرارة العمل: -40 درجة مئوية ~ 85 درجة مئوية

رطوبة العمل: 5%~95% (بدون تكاثف)

درجة حرارة التخزين: -40 ° C ~ 100 ° C

رطوبة التخزين: 5%~95% (بدون تكاثف)
