● مستوى الحماية IP40، غلاف عملية تبديد الحرارة السميك المصنوع من سبائك الألومنيوم المؤكسد، يمكنه تحمل اختبار البيئة القاسية؛
● مع عرض جهد الأنبوب الرقمي، يمكن تعديل الجهد بسهولة في الموقع وتنشيط الخدمة.
● 1 مواصفات مصدر الطاقة: 24V8A 192W خرج الطاقة الكاملة، وارتفاع صغير في درجة الحرارة.
● مع تعديل عامل القدرة (PF)، PF>0.9.
● تم تصميمه وفقًا لقواعد السلامة، حيث يتحمل العزل جهدًا أكبر من 1500 فولت تيار متردد.
● تم تصميمه مع الإشارة إلى متطلبات التوافق الكهرومغناطيسي، وقدرة قوية على مكافحة التداخل.
● وظائف الحماية الكاملة: حماية من التيار الزائد والحمل الزائد والدائرة القصيرة.
● وظيفة الحماية من الصواعق، حماية من الصواعق 6 كيلو فولت، يمكنها مقاومة الجهد العالي الحثي، وحماية من زيادة التيار، وما إلى ذلك؛
● تبديد الحرارة السميك بدون مروحة وكفاءة تبديد الحرارة من سبيكة الألومنيوم، مما يقلل من وقت الإصلاح؛
● مستوى حماية الغلاف IP40، يمكنه تحمل اختبار البيئة القاسية؛
● التركيب على سكة DIN 35 مم أو على الحائط؛
● نوع درجة الحرارة الواسعة: درجة حرارة العمل -40 درجة مئوية ~ +85 درجة مئوية؛
● حرق كامل في درجات حرارة عالية، اختبار الشيخوخة بنسبة 100%؛
|
المعايير والمواصفات الكهربائية |
||
|
معامل |
الموديل |
اف سي بي-2408ج |
|
الناتج
|
الجهد االكهربى |
24V |
|
حالياًّ |
0-8A |
|
|
تقدير السلطة |
192W |
|
|
تموج الجهد (الضوضاء) |
50mVp-P |
|
|
معامل القدرة (يف) |
≥0.9 |
|
|
تنظيم الخط |
± 0.3٪ |
|
|
تنظيم الحمل |
± 1٪ |
|
|
كفاءة العمل |
> = 91.7٪ |
|
|
وقت البدء والارتفاع |
1500ms,30ms/220Vac;2500ms，50mS/110Vac(At full load) |
|
|
إدخال
|
مجال الجهد الكهربائي |
90 فولت تيار متردد - 264 فولت تيار متردد؛ 127 فولت تيار مستمر - 370 فولت تيار مستمر |
|
التيار المتناوب |
0.96 أمبير/220 فولت، 1 أمبير/110 فولت |
|
|
نطاق الترددات |
47-63Hz |
|
|
ضربات البرق والاندفاع |
حماية من الصواعق 6 كيلو فولت، تيار الارتفاع: بدء التشغيل البارد <40 أمبير/230 فولت تيار متردد |
|
|
حماية
|
ماس كهربائى الناتج |
وضع الفواق، يمكن استعادة الإخراج تلقائيًا بعد إصلاح الخطأ |
|
الإخراج على التيار |
تيار الخرج المقدر 130%-200% |
|
|
الناتج الزائد |
القدرة الإنتاجية المقدرة 130%-200% |
|
|
البيئة
|
درجة حرارة التشغيل |
-40 ℃ - + 85 ℃ |
|
عامل الرطوبة |
20-90% رطوبة نسبية (بدون تكاثف) |
|
|
تخزين درجة الحرارة |
-40 ℃ - + 85 ℃ |
|
|
تخزين الرطوبة |
الرطوبة النسبية 10-95% |
|
|
اهتزاز |
10-500 هرتز، 2 جيجابت 10 دقائق/دورة، 60 دقيقة لكل من المحور X وY وZ |
|
|
MTBF |
＞ 100,000 ساعة |
|
|
المواصفات الخاصه
|

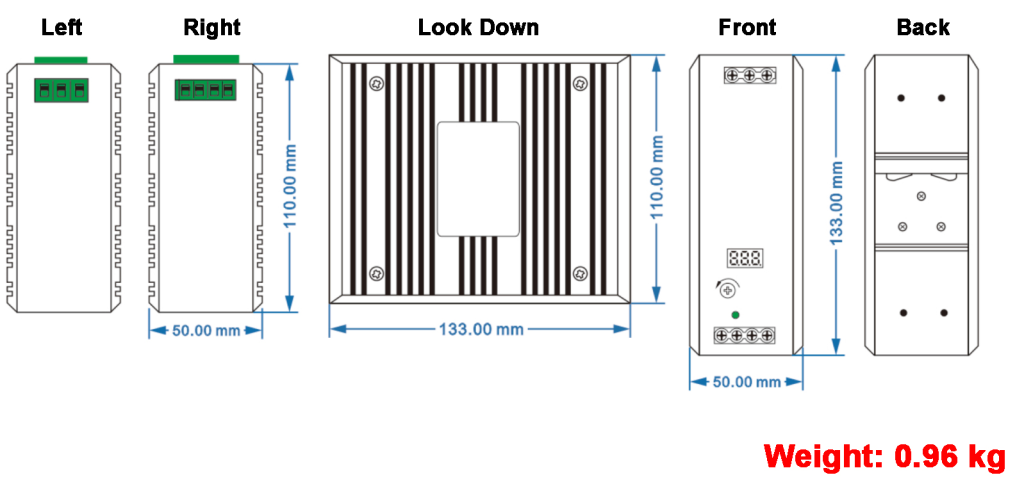

أبعاد (L × العرض × H) |
133mm * 110mm * 50mm |
|
الوزن |
0.96kg |
|
تعليق:
1. ما لم يتم تحديد خلاف ذلك، يتم قياس جميع المواصفات والمعلمات عند مدخل 220 فولت تيار متردد، والحمل المقدر، ودرجة حرارة محيطة تبلغ 25 درجة مئوية.
2. طريقة قياس ضوضاء الجهد: استخدم سلكًا مزدوج الشريط بطول 30 سم لتوصيل مكثف واحد 1uF و0.1 1uF بالتوازي، وقم بالقياس بنطاق ترددي 47 ميجا هرتز.
3. الدقة: تشمل خطأ الإعداد ومعدل التعديل الخطي وتنظيم الحمل
4. طريقة قياس معدل التنظيم الخطي: في ظل حالة طاقة الخرج المقدرة، اضبط جهد الإدخال ضمن النطاق الكامل وقم بقياس معدل تغيير جهد الخرج.
5. طريقة قياس معدل تنظيم الحمل: قم بقياس معدل تغير جهد الخرج عندما يتم ضبط تيار الخرج ضمن النطاق الكامل.
