يوفر هذا الجهاز واجهة 1-16*E1، وواجهة إيثرنت 1-8*10M/100M (سرعة السلك 100M) وواجهتي توسعة.
يوفر هذا الجهاز واجهة 1-16*E1، وواجهة إيثرنت 1-8*10/100M (سرعة السلك 100M)، وواجهة توسعة واحدة. واجهة إيثرنت 1* هي واجهة تبديل يمكنها دعم VLAN. يمكن استخدام واجهة توسعة واحدة كقناة نقل للبيانات غير المتزامنة RS8/RS1/RS232. إنها مرنة للغاية. لديها وظيفة إنذار. العمل موثوق به ومستقر واستهلاك منخفض للطاقة وتكامل عالي وحجم صغير. توفر النسخ الاحتياطي الاختياري SNMP وCONSOLE وFiber 485+422 إذا لزم الأمر.
● استنادًا إلى حقوق الطبع والنشر الذاتية IC
● كاشف بصري ديناميكي واسع النطاق معياري
● توفير واجهة إدارة وحدة التحكم الاختيارية (RS232)
● توفير واجهة ألياف اختيارية 1+1 حماية (APS)، ووظيفة ALS (إيقاف التشغيل/التخفيض التلقائي بالليزر)
● معدل واجهة إيثرنت هو 10M/100M، نصف/كامل دوبلكس، تبديل تلقائي
● حجم حزمة إيثرنت يدعم 1916 بايت ويمكن ضبط 4 منافذ إيثرنت بشكل منفصل، ويمكن ضبط عرض النطاق الترددي للإيثرنت بناءً على مضاعفات 32 كيلو بايت
● واجهة E1 متوافقة مع G.703، وتعتمد على استعادة الساعة الرقمية وتقنية قفل الطور السلس
● يستخدم هاتفًا قياسيًا مكونًا من سلكين (مقابض غير هاتفية) تم ضبطه كخط ساخن للأسلاك الهندسية (اختياري)
● عندما يفقد الجهاز البصري الإشارة، فإنه يمكنه اكتشاف أن الجهاز البعيد مغلق أو أن الألياف غير متصلة، ويشير إلى إنذار بواسطة مؤشر LED
● يمكن للجهاز المحلي عرض حالة عمل الجهاز البعيد
● توفير أمر واجهة Loop Back عن بعد، ودعم وظيفة E1Loop Back المحلية، ودعم إنذار E1 LOS وAIS، وتسهيل صيانة الخط
● تصل مسافة النقل إلى 2-120 كيلومتر دون انقطاع
● دعم مدير SNMP (وكيل SNMP بالداخل)
● يمكن اختيار التيار المتردد 220 فولت، والتيار المستمر 48 فولت، والتيار المستمر 24 فولت
● وظيفة اكتشاف قطبية مصدر الطاقة DC-48V/DC24V، خالية من القطبية
● الألياف
الألياف متعددة الأوضاع
50/125 ميكرومتر، 62.5/125 ميكرومتر،
أقصى مسافة نقل: 5 كم عند 62.5 / 125 ميكرومتر من الألياف أحادية الوضع، التوهين (3 ديسيبل/كم)
طول الموجة: 820 نانومتر
قوة الإرسال: -12 ديسيبل ميلي واط (الحد الأدنى) ~ -9 ديسيبل ميلي واط (الحد الأقصى)
حساسية المستقبل: -28dBm (الحد الأدنى)
ميزانية الرابط: 16dBm
الألياف أحادية الوضع
8/125 مم، 9/125 مم
أقصى مسافة نقل: 40 كم
مسافة الإرسال: 40 كم @ 9 / 125 ميكرومتر من الألياف أحادية الوضع، التوهين (0.35 ديسيبل/كم)
طول الموجة: 1310 نانومتر
قوة الإرسال: -9 ديسيبل ميلي واط (الحد الأدنى) ~ -8 ديسيبل ميلي واط (الحد الأقصى)
حساسية المستقبل: -27dBm (الحد الأدنى)
ميزانية الرابط: 18dBm
● واجهة E1
معيار الواجهة: متوافق مع البروتوكول G.703؛
معدل الواجهة: 2048 كيلوبت في الثانية ± 50 جزء في المليون؛
رمز الواجهة: HDB3؛
E1 المقاومة: 75Ω (عدم التوازن)، 120Ω (التوازن)؛
تحمل الاهتزاز: متوافق مع البروتوكول G.742 وG.823
التوهين المسموح به: 0~6dBm
● واجهة إيثرنت (10/100M)
معدل الواجهة: 10/100 ميجابايت في الثانية، التفاوض التلقائي على نصف/كامل دوبلكس
معيار الواجهة: متوافق مع IEEE 802.3 وIEEE 802.1Q (VLAN)
إمكانية عنوان MAC: 4096
الموصل: RJ45، يدعم Auto-MDIX
● بيئة العمل
درجة حرارة العمل: -10 درجة مئوية ~ 50 درجة مئوية
رطوبة العمل: 5%~95% (بدون تكاثف)
درجة حرارة التخزين: -40 ° C ~ 80 ° C
رطوبة التخزين: 5%~95% (بدون تكاثف)

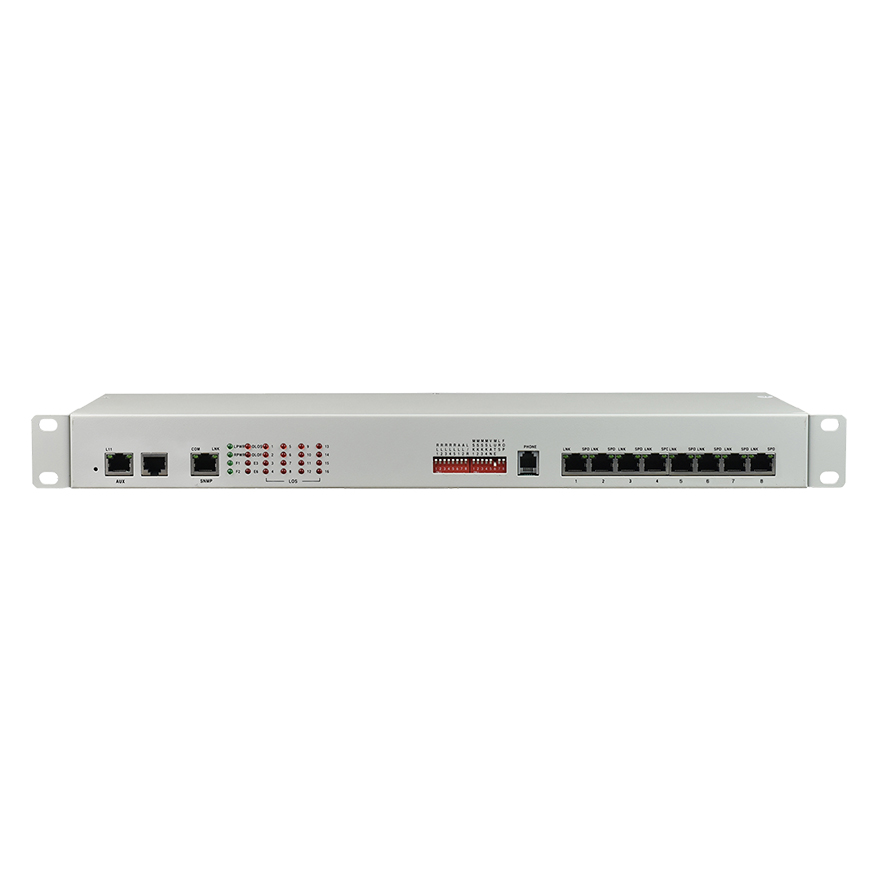

| الموديل |
رقم الموديل: FCP-E16F8 |
|
وصف وظيفي |
16E1+8FE PDH، 19 بوصة 1U، اختياري (هاتف الخط الساخن، وحدة التحكم + SNMP، 1+1 نسخة احتياطية من الألياف) |
|
وصف المنفذ |

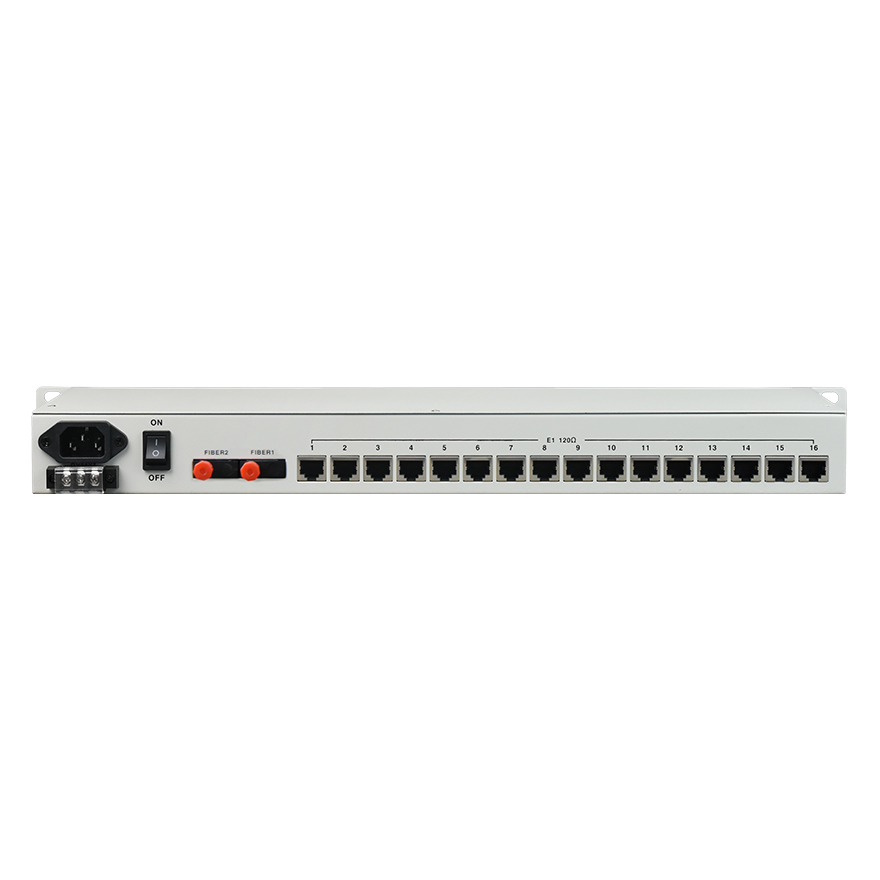

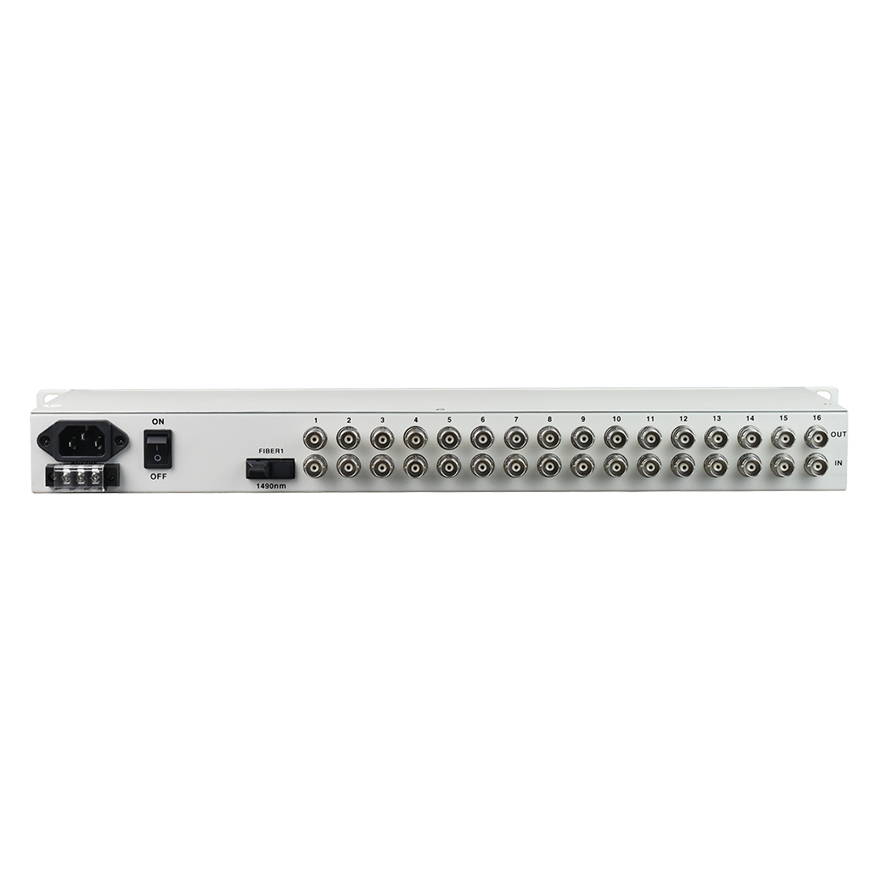

1+1 منفذ بصري، 16 واجهة E1 (75/120 أوم)، 8 واجهات FE، 1*واجهة وحدة تحكم RS232، 1*واجهة إيثرنت SNMP، واجهة هاتف سلكية واحدة بترتيب هندسي |
|
الطاقة |
مصدر الطاقة: تيار متردد 180 فولت ~ 260 فولت؛ تيار مستمر -48 فولت؛ تيار مستمر +24 فولت استهلاك الطاقة: ≤10 وات |
|
الابعاد |
حجم المنتج: 19 بوصة 1U 483X138X45 مم (عرض × عمق × ارتفاع) |
|
الوزن |
3كغم |
