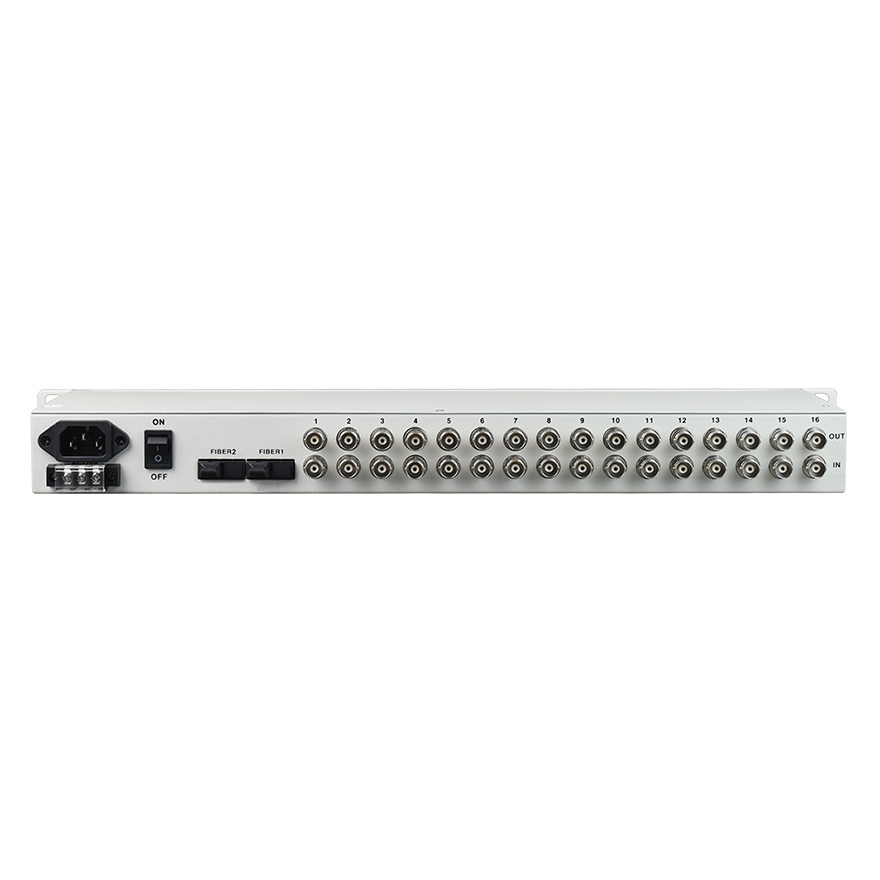

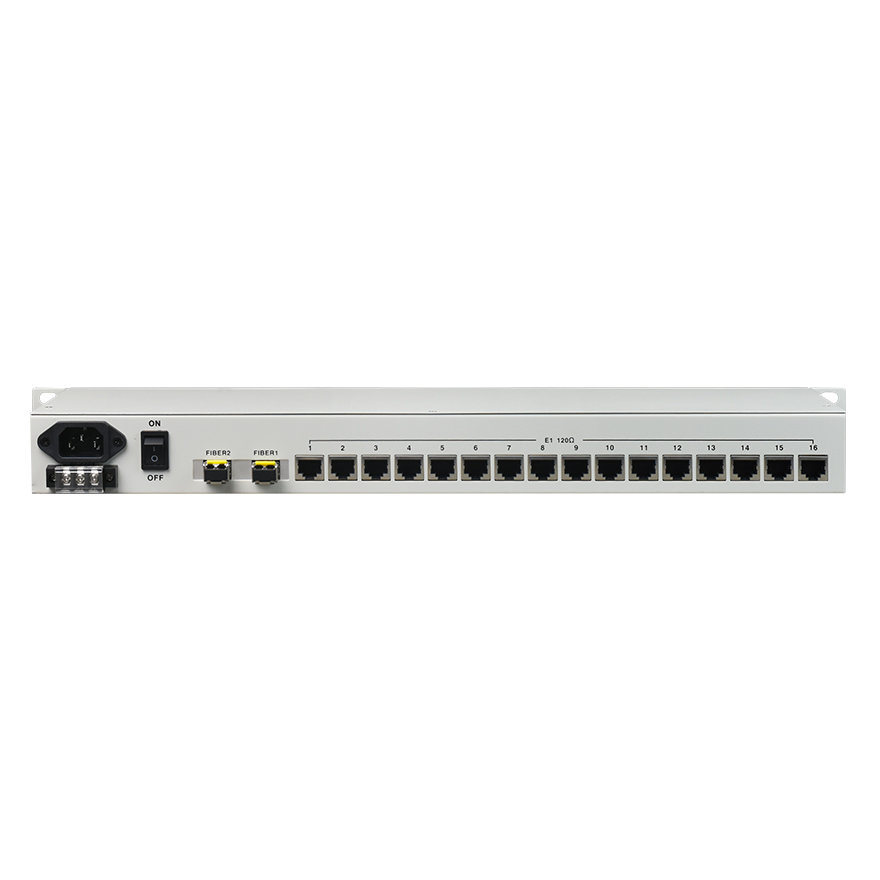

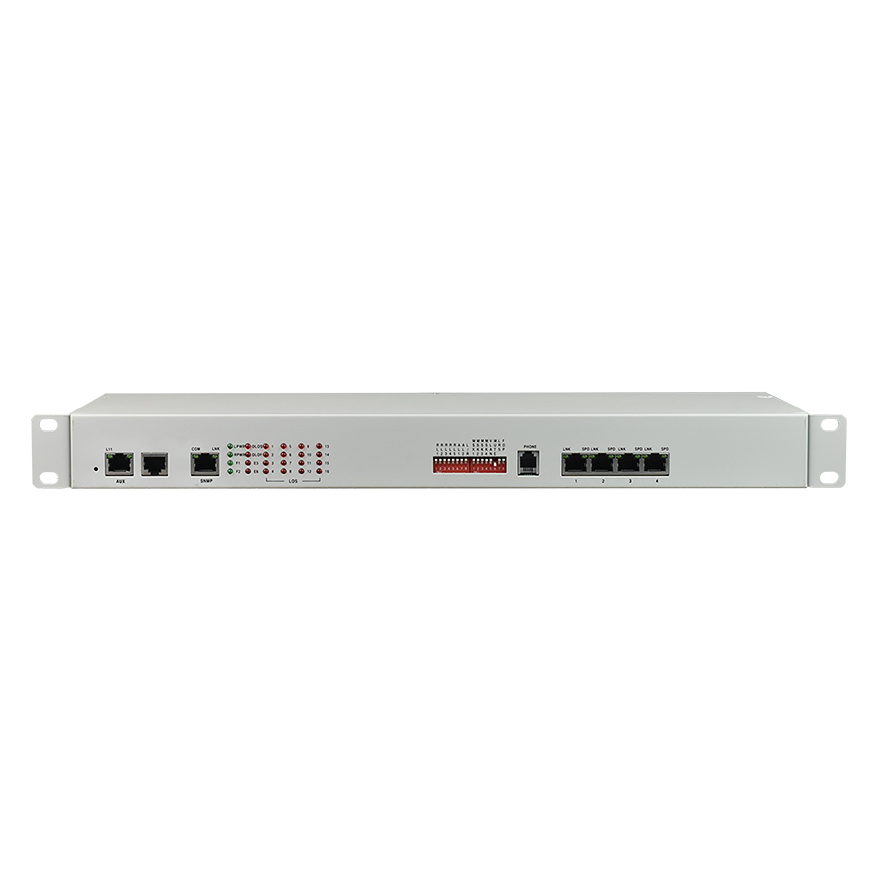

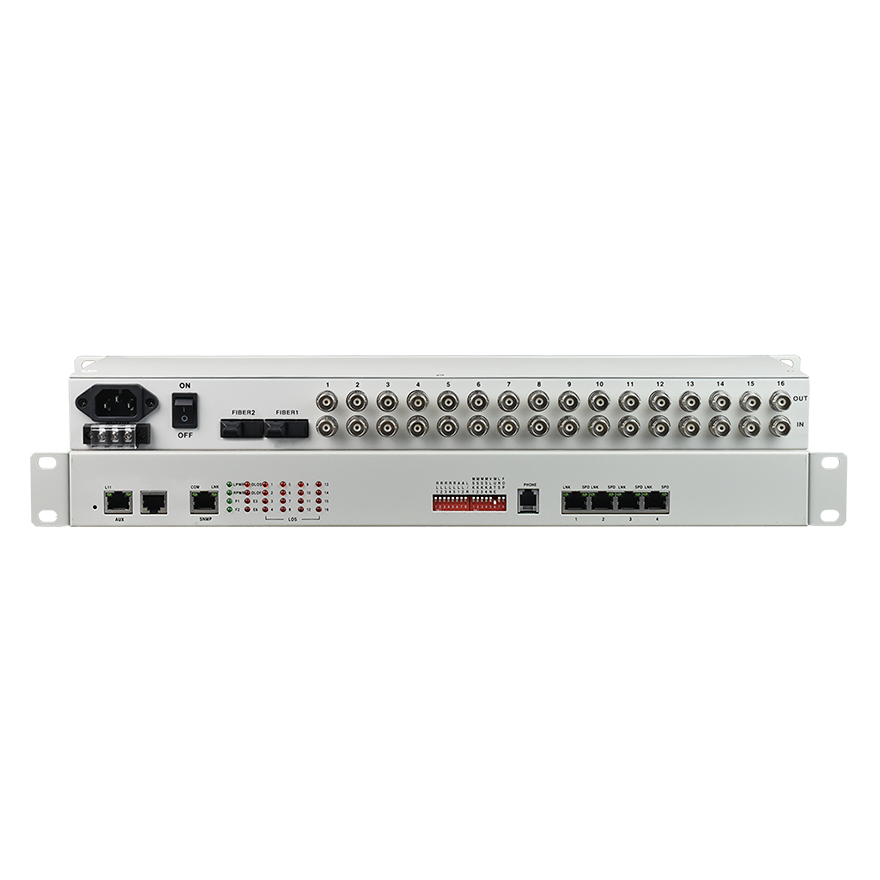

16E1+4FE (عزل مادي) مضاعف الألياف PDH

يوفر الجهاز 16 واجهة E1، وموصلات واجهة الألياف الضوئية الأساسية والاحتياطية، و4 واجهات عزل فيزيائية 10/100M Fast Ethernet (سرعة مستقلة بأربعة أسلاك 100M، وعرض النطاق الترددي الإجمالي 4*100M)، بالإضافة إلى واجهتي توسيع الأعمال. يمكن استخدام واجهتي خدمة ممتدتين كمنفذي بيانات غير متزامنين RS2/RS2/RS232، والهاتف الخدمي الرقمي اختياري، والتطبيق مرن للغاية. يحتوي الجهاز على وظيفة إنذار صوتي، وهو مستقر وموثوق به، ويتميز باستهلاك منخفض للطاقة، وتكامل عالي، وحجم صغير.

● استنادًا إلى حقوق الطبع والنشر الذاتية IC؛

● 4 عزل مادي 10/100M واجهة إيثرنت سريعة، كل سرعة سلك FE إيثرنت مستقلة هي 100M، النطاق الترددي الإجمالي هو 4*100M؛

● توفير واجهة إدارة وحدة التحكم (RS232)؛

● توفير واجهة ألياف 2 + 1 وظيفة الحماية (APS)؛

● معدل واجهة إيثرنت هو 10/100M، نصف/كامل دوبلكس تلقائي Nego؛

● تدعم حزمة Ethernet الإطارات الضخمة، حتى 10240 بايت؛

● واجهة E1 متوافقة مع G.703، وتعتمد على استعادة الساعة الرقمية وتكنولوجيا قفل الطور السلس؛

● يستخدم هاتفًا قياسيًا مكونًا من سلكين (مقابض غير هاتفية) تم ضبطه كخط ساخن للأوامر الهندسية (اختياري)؛

● عندما تفقد الألياف الضوئية الإشارة، يمكنها اكتشاف أن الجهاز البعيد مغلق أو أن الألياف غير متصلة وتشير إلى إنذار بواسطة مصباح LED؛

● يمكن للجهاز المحلي عرض حالة عمل الجهاز البعيد؛

● توفير أمر واجهة Loop Back عن بعد، ودعم وظيفة Loop Back المحلية E1، ودعم إنذار E1 LOS وAIS، وتسهيل صيانة الخط؛

● تصل مسافة النقل إلى 2-100 كم دون انقطاع؛

● دعم مدير SNMP (وكيل SNMP بالداخل)؛

● يمكن أن يكون التيار المتردد 220 فولت، والتيار المستمر 48 فولت، والتيار المستمر 24 فولت اختياريًا؛

● وظيفة الكشف عن قطبية مصدر الطاقة DC-48V/DC24V، خالية من القطبية.

● الألياف

الألياف متعددة الأوضاع

50/125 ميكرومتر، 62.5/125 ميكرومتر،

أقصى مسافة نقل: 5 كم عند 62.5 / 125 ميكرومتر من الألياف أحادية الوضع، التوهين (3 ديسيبل/كم)

طول الموجة: 820 نانومتر

قوة الإرسال: -12 ديسيبل ميلي واط (الحد الأدنى) ~ -9 ديسيبل ميلي واط (الحد الأقصى)

حساسية المستقبل: -28dBm (الحد الأدنى)

ميزانية الرابط: 16dBm

الألياف أحادية الوضع

8/125 مم، 9/125 مم

أقصى مسافة نقل: 40 كم

مسافة الإرسال: 40 كم @ 9 / 125 ميكرومتر من الألياف أحادية الوضع، التوهين (0.35 ديسيبل/كم)

طول الموجة: 1310 نانومتر

قوة الإرسال: -9 ديسيبل ميلي واط (الحد الأدنى) ~ -8 ديسيبل ميلي واط (الحد الأقصى)

حساسية المستقبل: -27dBm (الحد الأدنى)

ميزانية الرابط: 18dBm

● واجهة E1

معيار الواجهة: متوافق مع البروتوكول G.703؛

معدل الواجهة: 2048 كيلوبت في الثانية ± 50 جزء في المليون؛

رمز الواجهة: HDB3؛

E1 المقاومة: 75Ω (عدم التوازن)، 120Ω (التوازن)؛

تحمل الاهتزاز: متوافق مع البروتوكول G.742 وG.823

التوهين المسموح به: 0~6dBm

● واجهة إيثرنت (10/100M)

معدل الواجهة: 10/100 ميجابايت في الثانية، التفاوض التلقائي على نصف/كامل دوبلكس

معيار الواجهة: متوافق مع IEEE 802.3 وIEEE 802.1Q (VLAN)

إمكانية عنوان MAC: 4096

الموصل: RJ45، يدعم Auto-MDIX

● بيئة العمل

درجة حرارة العمل: -10 درجة مئوية ~ 50 درجة مئوية

رطوبة العمل: 5%~95% (بدون تكاثف)

درجة حرارة التخزين: -40 ° C ~ 80 ° C

رطوبة التخزين: 5%~95% (بدون تكاثف)
