يعتمد هذا المحوّل من الاتصال التسلسلي إلى الألياف الضوئية تصميمًا من الفئة الصناعية بتقنية FPGA واسعة النطاق، ويوفر 2 منافذ تسلسلية يدعم كل منها واجهتي RS232/422/485 في الوقت نفسه.
يعتمد هذا المحوّل من الاتصال التسلسلي إلى الألياف الضوئية تصميمًا من الفئة الصناعية بتقنية FPGA واسعة النطاق، ويوفر 2 منافذ تسلسلية يدعم كل منها واجهتي RS232/422/485 في الوقت نفسه.

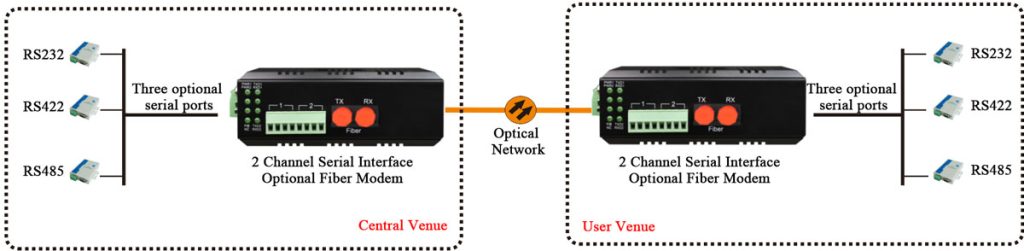

إنه الخيار الأفضل لربط وحدات الطرفية البعيدة (RTUs) بالأجهزة المضيفة أو بوحدات التحكم في أنظمة جمع البيانات الموزعة (SCADA)، مع نسبة أداء إلى سعر مرتفعة.
يمكن أن تصل مسافة الاتصال الفعالة إلى 0-120 كيلومتر، ويمكن أن تصل سرعة اتصال المنفذ التسلسلي إلى 0-256KBPS.
|
الطراز |
FCP-RDQ2G |
|
وصف الوظيفة |
نقل 2 قنوات من RS232/422/485 عبر الألياف الضوئية (تتوفر واجهات 3 في الوقت نفسه) |
|
وصف المنافذ |
1 منفذ ألياف ضوئية؛ 2 منافذ تسلسلية RS232/422/485 |
|
مزوّد طاقة |

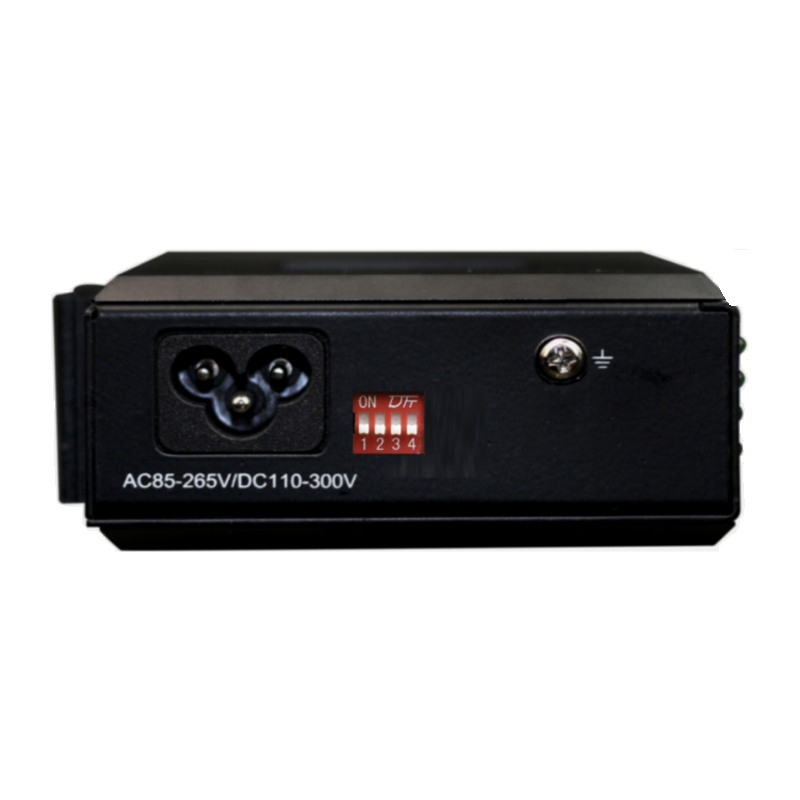

مصدر طاقة DC: مدخلا طاقة مزدوجان للتكرار الاحتياطي بجهد 9-70 فولت تيار مستمر أو 7-50 فولت تيار متردد، استهلاك الطاقة <5 واط الحماية من الحمل الزائد: مدعومة؛ الحماية من عكس القطبية: مدعومة؛ الحماية الاحتياطية: مدعومة طرف التوصيل: طرف قابل للفصل ذو 4 أقطاب وتباعد 5.08mm مصدر طاقة AC مدمج: دخل واسع النطاق بجهد AC~85-265V أو DC110-300V، واستهلاك طاقة <5W الحماية من الحمل الزائد: مدعومة واجهة التوصيل: مقبس تيار متردد بتصميم متقاطع ذي 3 مواضع |
|
حجم المنتج |
(110 مم (الطول) × 86 مم (العرض) × 40.5 مم (الارتفاع) طريقة التركيب: على سكة DIN أو على الحائط |
|
الوزن |
0.295 كغ/قطعة |
● يوفر المحوّل من الاتصال التسلسلي إلى الألياف الضوئية 2 منافذ تسلسلية، ويوفر كل منفذ واجهتي اتصال تسلسلي RS232/422/485 في الوقت نفسه (يمكن ضبط نوع الواجهة عبر مفاتيح DIP)، مما يسهّل تفعيل الخدمات في الموقع.
● اكتشاف تدفق بيانات RS-485 والتحكم فيه تلقائيًا دون استخدام إشارات المصافحة للتحكم في اتجاه تدفق البيانات.
● اكتشاف معدل الباود لإشارة المنفذ التسلسلي تلقائيًا.
● يمكنه نقل بيانات المنفذ التسلسلي غير المتزامنة بمعدلات باود تكيفية تتراوح من 0-256Kbps.
● واجهة المنفذ التسلسلي محمية من ضربات البرق وفقًا للمعيار IEC61000-4-5 (10/700μS): النمط التفاضلي (6KV عند ممانعة 2Ω)؛ والنمط المشترك (6KV عند ممانعة 2Ω).
● عند استخدام مصدرَي طاقة للتيار المستمر:
● تيمكن تغذيته بمصدر طاقة واسع النطاق بجهد DC9-55V أو AC7-50V. يتميز مصدر الطاقة بوظيفة الكشف التلقائي عن القطبية، ولا حاجة إلى التمييز بين القطبين الموجب والسالب أثناء التركيب؛
● تيدعم العزل الداخلي ومدخلَي طاقة مزدوجين للتكرار الاحتياطي والحماية من عكس القطبية.
● عند استخدام مصدر طاقة للتيار المتردد:
● يدعم دخلًا واسع النطاق بجهد تيار متردد AC~85-265V أو تيار مستمر DC110-300V.

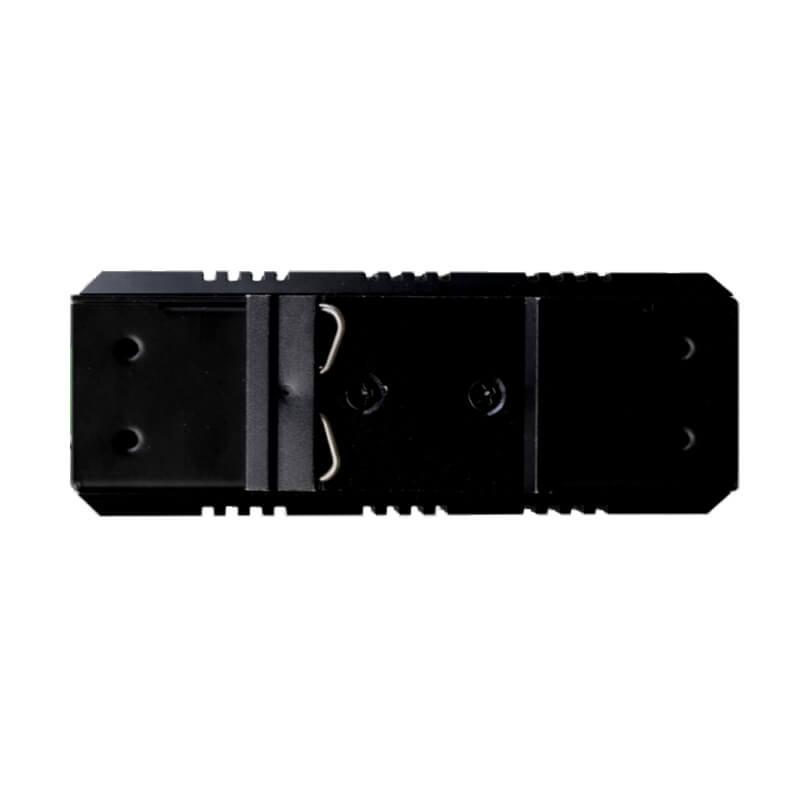

● تركيب على سكة DIN بمقاس 35 مم أو على الحائط.
● الألياف الضوئية
منفذ الألياف الضوئية: 1
الألياف: ليف واحد/ليفان
الموصل: FC/SC/ST/LC (SFP)
الطول الموجي: 850 نانومتر/1310 نانومتر متعدد النمط؛ 1310 نانومتر/1550 نانومتر أحادي النمط
مسافة النقل دون مُكرِّر: 20~120 كم
قدرة الإرسال النموذجية:
أحادي النمط 1310/1550nm: >-9dBm
متعدد النمط 850 نانومتر: -18 dBm
متعدد النمط 1310 نانومتر: -25 dBm
نطاق حساسية الاستقبال: -28dBm~- 40dBm
● المنفذ التسلسلي
المعيار:
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
رقم 1/2 |
1 |
2 |
||||||
|
RS422 |
TX+ |
TX- |
RX+ |
RX- |
TX+ |
TX- |
RX+ |
RX- |
|
RS485 |
ت |
B |
– |
FG |
ت |
B |
– |
FG |
|
RS232 |
– |
TXD |
RXD |
GND |
– |
TXD |
RXD |
GND |
|
DIP1 |
DIP2 |
DIP3 |
DIP4 |
|
|
رقم 1/2 |
1 |
2 |
||
|
RS422 |
إيقاف |
إيقاف |
إيقاف |
إيقاف |
|
RS485 |
تشغيل |
تشغيل |
تشغيل |
تشغيل |
|
RS485 |
إيقاف |
تشغيل |
إيقاف |
تشغيل |
|
RS232 |
تشغيل |
إيقاف |
تشغيل |
إيقاف |
درجة حرارة التشغيل: -40 ℃ – +85 ℃
درجة حرارة التخزين: -40 ℃ – +85 ℃
الرطوبة: 0% -95% (دون تكاثف)
MTBF: > 100,000 ساعة
س: ما مدة التوريد بعد تقديم الطلب؟
ج: تختلف مدة التوريد المحددة حسب الكمية والمنتج. وعادةً ما تتراوح بين 3 و5 يومًا.
س: ما الحد الأدنى لكمية الطلب؟
ج: ندعم طلب العينات لمعظم المنتجات.
س: هل يمكن تخصيص الشعار؟
ج: نعم، ندعم التصنيع حسب طلب العميل (OEM).
س: كيف يمكنني الحصول على عرض سعر؟
ج: بعد إرسال استفسارك وتأكيد مواصفات المنتج، سنقدم لك عرض سعر مفصلًا في أقرب وقت ممكن
تقييم العميل
قبل الطلب أو توصيل الأسلاك، تأكد من الطراز والتكوين المحددين، وتوزيع أطراف الواجهة، والتوافق البصري أو الشبكي، ومدخل الطاقة، وظروف التركيب. التكوينات الاختيارية ليست قابلة للاستبدال فيما بينها.
