تم تصميم مكرر ناقل CAN الذكي الصناعي هذا لزيادة حمل ناقل CAN وتوسيع مسافة الاتصال عندما يتجاوز عدد عقد الجهاز على ناقل CAN 110 أو تتجاوز مسافة الاتصال 10 كم.
تعمل قناتا CAN بمعدلات بود مختلفة، وتتوافقان مع مواصفات CAN 2.0A (معرّف CAN 11 بت) و2.0B (معرّف CAN 29 بت). تدعم هذه القناة نقل رسائل CAN بشفافية واستقلالية، مما يجعلها مناسبة لمجموعة متنوعة من التطبيقات. علاوة على ذلك، فهي متوافقة مع العديد من البروتوكولات عالية المستوى مثل CANopen وSDS وJ1939 وDeviceNet.
يمكن تهيئة هذا المكرر بمرشح استقبال رسائل CAN، مما يضمن نقل البيانات المطلوبة فقط عبر المكرر إلى شبكات CAN الأخرى. تتم التهيئة عبر واجهة إيثرنت الإلكترونية، بما في ذلك معدل الباود لقناة CAN، ومرشح استقبال رسائل CAN، وغيرها. يتميز الجهاز بسهولة الاستخدام وفعاليته فورًا؛ فبمجرد تهيئة الجهاز، يكون جاهزًا للتشغيل دون أي تدخل إضافي.
|
الموديل: |
FCT-C2C |
|
وصف وظيفة المنتج |
مكرر ناقل CAN أحادي القناة، نوع السكك الحديدية الصناعية، مع تكوين Ethernet WEB |
|
وصف منفذ الخدمة |
1-2 كتلة طرفية CAN، 1 منفذ إيثرنت 100M |
|
مزود الطاقة (PSU) |
DC امدادات الطاقة: مدخلات الطاقة المزدوجة الاحتياطية: تيار مستمر 9-70 فولت، استهلاك الطاقة <5 وات حماية من التحميل الزائد: مدعومة؛ حماية القطبية العكسية: مدعومة؛ حماية التكرار: مدعومة الموصل: كتلة طرفية للتوصيل بأربعة دبابيس بمسافة 4 مم مصدر طاقة تيار متردد مدمج: مدخل واسع النطاق من التيار المتردد إلى 85-265 فولت أو التيار المستمر إلى 110-300 فولت، استهلاك الطاقة <5 وات حماية من الحمل الزائد: مدعومة الموصل: مقبس تيار متردد ثلاثي المواضع |
|
حجم المنتج |
(110 مم (طول) × 86 مم (عرض) × 40.5 مم (ارتفاع)) خيارات التركيب: التركيب على سكة DIN، التركيب على الحائط |
|
الوزن |
0.495 كجم / قطعة |
● واجهة CanBus
المعايير
البروتوكول: يتوافق مع معايير CAN 1.0 وCAN 2.0 الدولية
معدل البود: 0-1000 كيلوبت في الثانية
الواجهة المادية: كتلة طرفية صناعية مقاس 3.81 مم
تعريف CAN: CANH، CANL، GND
● إيثرنت Iواجهة (10/100M)
البروتوكول: متوافق مع IEEE 802.3ab و IEEE 802.3z
السرعة: 10/100 تفاوض تلقائي، كامل/نصف مزدوج
جدول عناوين MAC: قادر على تعلم 4096 عنوان MAC
الواجهة المادية: مقبس RJ45، يدعم Auto-MDIX
● العمل Environment
درجة حرارة العمل: -40 درجة مئوية — +85 درجة مئوية
درجة حرارة التخزين: -40 درجة مئوية – +85 درجة مئوية
رطوبة العمل: 0% — 95% (بدون تكاثف)
متوسط الوقت بين الأعطال: > 100,000 ساعة
● يتم تشغيله بواسطة معالج ARM Cortex-M4 بتردد رئيسي يبلغ 240 ميجا هرتز.
● يدعم ناقل CAN الاتصالات غير الحاجزة بسرعات خطية تتراوح من 0 إلى 1 ميجابت في الثانية، ومسح معدل البود ومطابقته تلقائيًا، ومعدلات البود المخصصة.
● ويدعم تنسيقات الإطارات CAN 2.0A وCAN 2.0B ويتوافق مع ISO/DIS 11898.
● أقصى معدل إرسال بيانات هو 8000 إطار/ثانية، وأقصى معدل استقبال بيانات هو 14000 إطار/ثانية. تصل دقة ختم وقت استلام الرسالة من جانب CAN إلى 1µs.
● تتمتع كل قناة CAN بحماية من الصواعق بجهد 6 كيلو فولت وعزل بصري بجهد 3 كيلو فولت. لكل قناة CAN واجهة أرضية محمية مستقلة، وتتغذى بمصدر طاقة DC-DC معزول بجهد 3 كيلو فولت. تُعزل إشارات الاتصال بواسطة مقرنات ضوئية عالية السرعة.
● يُمكّن عازل ناقل CAN من أداء وظائف ترحيل شبكة CAN، وتخزين البيانات وإرسالها بين شبكات CAN بسرعات مختلفة. التطبيقات الرئيسية هي كما يلي:
يمكن لهذه السلسلة من المنتجات زيادة عدد عقد التحميل وتوسيع مسافة الاتصال، مما يحقق توسيع سعة تتابع الشبكة.
يمكن تكوين معدل نقل البيانات لكل قناة بشكل مستقل لربط شبكات CAN بمعدلات نقل بيانات مختلفة.
تتيح إمكانيات تصفية المعرفات وتحويل البيانات القوية قبولًا دقيقًا لتكوين المعرفات لتقليل حمل ناقل CAN. كما يمكن تعديل معرفات وبيانات محددة لإزالة بيانات التداخل وتمييز الأجهزة المختلفة.
تمنع قدرات مكافحة التداخل القوية جهاز CAN الخاص بالمستخدم من التأثر بالتداخل القوي والتسبب في تجميده.
● يدعم قناة Ethernet واحدة 10/100Base-T 100M؛ ويدعم الكشف التلقائي عن التقاطع (MDI/MDIX) لتكوين الويب وترقيات البرامج الثابتة للنظام.

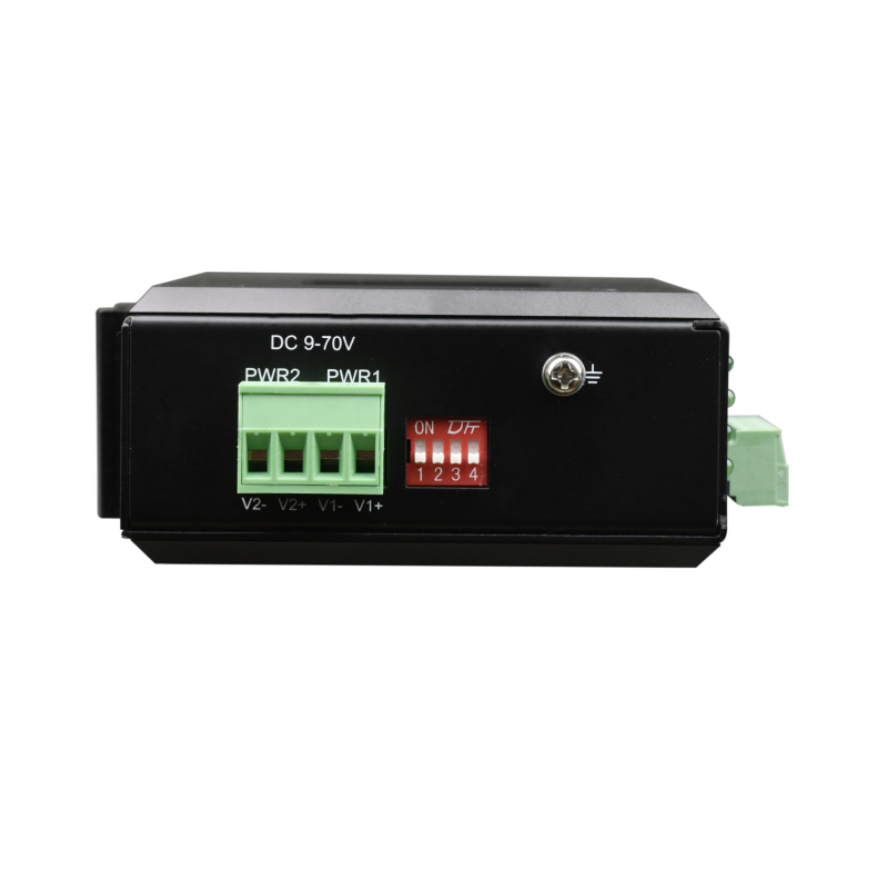

●مصدر طاقة تيار مستمر مزدوج (كتلة طرفية 5.08):
يعمل بمجموعة واسعة من مصادر الطاقة بجهد 9-70 فولت. يتميز مزود الطاقة بكشف تلقائي للقطبية، مما يُغني عن التمييز بين القطبين الموجب والسالب أثناء التركيب.
يدعم العزل الداخلي ومدخلات الطاقة المزدوجة الزائدة مع حماية القطبية العكسية.

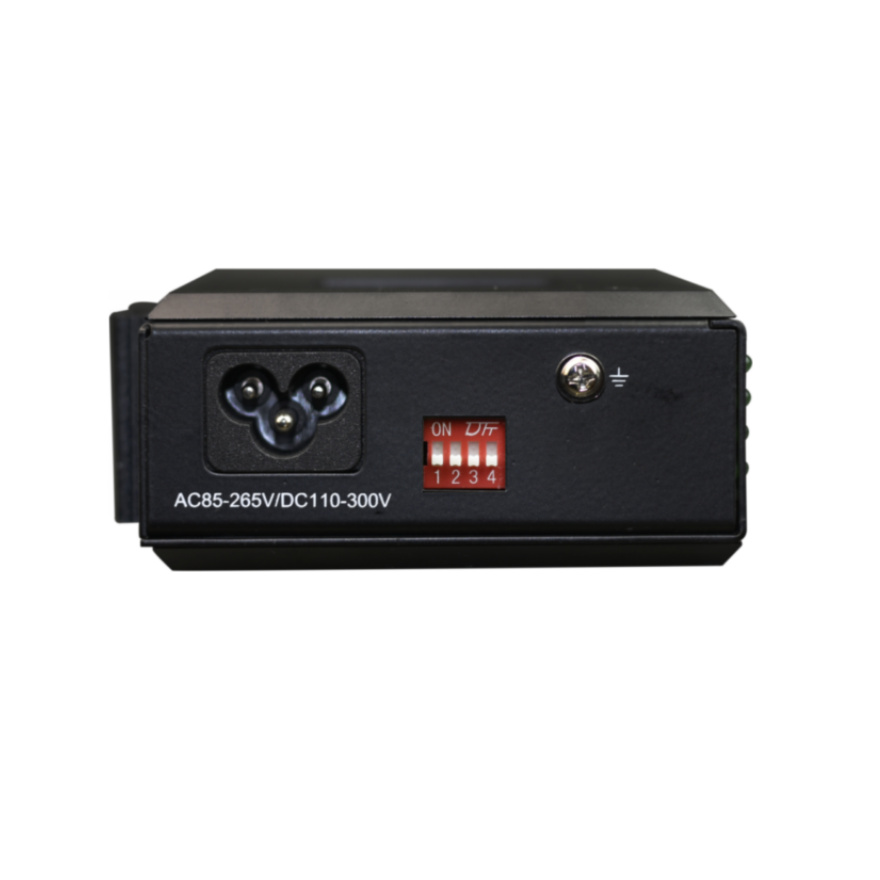

● مصدر طاقة التيار المتردد (مقبس تيار متردد على شكل زهرة البرقوق بثلاثة أوضاع):
يدعم نطاق إدخال واسع من التيار المتردد ~85-265 فولت أو التيار المستمر 110-300 فولت.
● يتميز مصدر الطاقة بحماية من الحمل الزائد ويتوافق مع متطلبات التوافق الكهرومغناطيسي للمستوى الرابع في الصناعة.
●حماية قوية من الصواعق: تحمي من ضربات الصواعق والجهد العالي المستحث والارتفاعات المفاجئة في التيار الكهربائي.
● تصميم بدون مروحة لتبديد الحرارة بكفاءة، مما يقلل من وقت الإصلاح.
●يتحمل الغلاف المصنوع من سبائك الألومنيوم المؤكسد مع تصنيف الحماية IP40 البيئات القاسية.
● يمكن تركيبه على سكة DIN أو على الحائط.
● نطاق درجة حرارة التشغيل: من -40 درجة مئوية إلى +85 درجة مئوية؛ جميع الموديلات تم اختبارها في الفرن بنسبة 100%.
|
بعد الاتصالات |
الحد الأقصى لمعدل البود (bps) |
|
25m |
1 متر (المقاومة الطرفية 120Ω) |
|
40m |
800 كيلو أوم (المقاومة الطرفية 120 أوم) |
|
70m |
500 كيلو أوم (المقاومة الطرفية 120 أوم) |
|
140m |
250 كيلو أوم (المقاومة الطرفية 120 أوم) |
|
280m |
125 كيلو أوم (المقاومة الطرفية 120 أوم) |
|
350m |
100 كيلو أوم (المقاومة الطرفية 120 أوم) |
|
450m |
80 كيلو أوم (المقاومة الطرفية 120 أوم) |
|
700m |
50 كيلو أوم (المقاومة الطرفية 120 أوم) |
|
1 كم |
35 كيلو أوم (المقاومة الطرفية 120 أوم) |
|
2 كم |
18 كيلو أوم (المقاومة الطرفية 120 أوم) |
|
3 كم |
9 كيلو أوم (المقاومة الطرفية 160 أوم) |
|
4 كم |
7 كيلو أوم (المقاومة الطرفية 220 أوم) |
|
5 كم |
7 كيلو أوم (المقاومة الطرفية 240 أوم) |
|
6 كم |
6 كيلو أوم (المقاومة الطرفية 270 أوم) |
|
7 كم |
5 كيلو أوم (المقاومة الطرفية 300 أوم) |
|
8 كم |
5 كيلو أوم (المقاومة الطرفية 330 أوم) |
|
9 كم |
5 كيلو أوم (المقاومة الطرفية 360 أوم) |
|
10 كم |
5 كيلو أوم (المقاومة الطرفية 390 أوم) |
|
إذا كان لديك مثل هذه المتطلبات للمشروع: |
|
|
يوجد عدد قليل من العقد في الموقع، والأسلاك موحدة، ومسافة توصيل المقبض ليست بعيدة. أحد الأجهزة غالي الثمن، وأريد عزله وحمايته. |
√ |
|
يوجد عدد كبير من العقد في الموقع، ومسافة الاتصال بعيدة جدًا، وهيكل الحافلة غير منظم، والاتصال نجمي. الآن، طالما أن الخط الفرعي متصل بالتوازي، فسيؤثر ذلك على الاتصال الطبيعي الأصلي. |
√ |
|
يوجد العديد من العاكسات في الموقع، ويصبح الاتصال غير طبيعي بمجرد بدء تشغيل العاكس. |
√ |
|
أريد عزل ناقل CAN لمحطة شحن تجارية. |
√ |
|
لدي منتجات متعددة من نفس الطراز تحتاج إلى الوصول إلى نفس الشبكة، لكنها تستخدم نفس المعرف وأريد التمييز بينها. |
√ |
|
لدى العميل نظام موجود أحتاج إلى الاتصال به، ولكنني أريد التركيز فقط على إطارات المعرف الخاصة به. |
√ |
|
أقوم ببناء نظام CAN جديد وأود أن أعرف حالة جودة الشبكة الحالية. |
√ |
