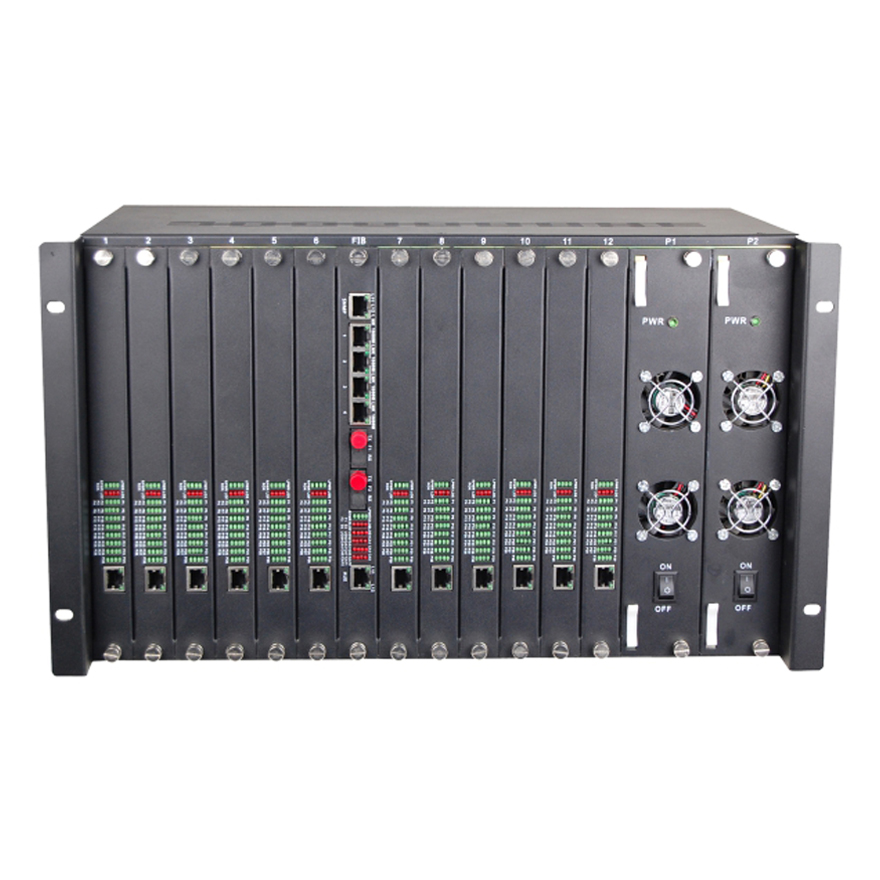

360Voice+4GE Fiber Mux | SNMP | 6U مثبت على الرف

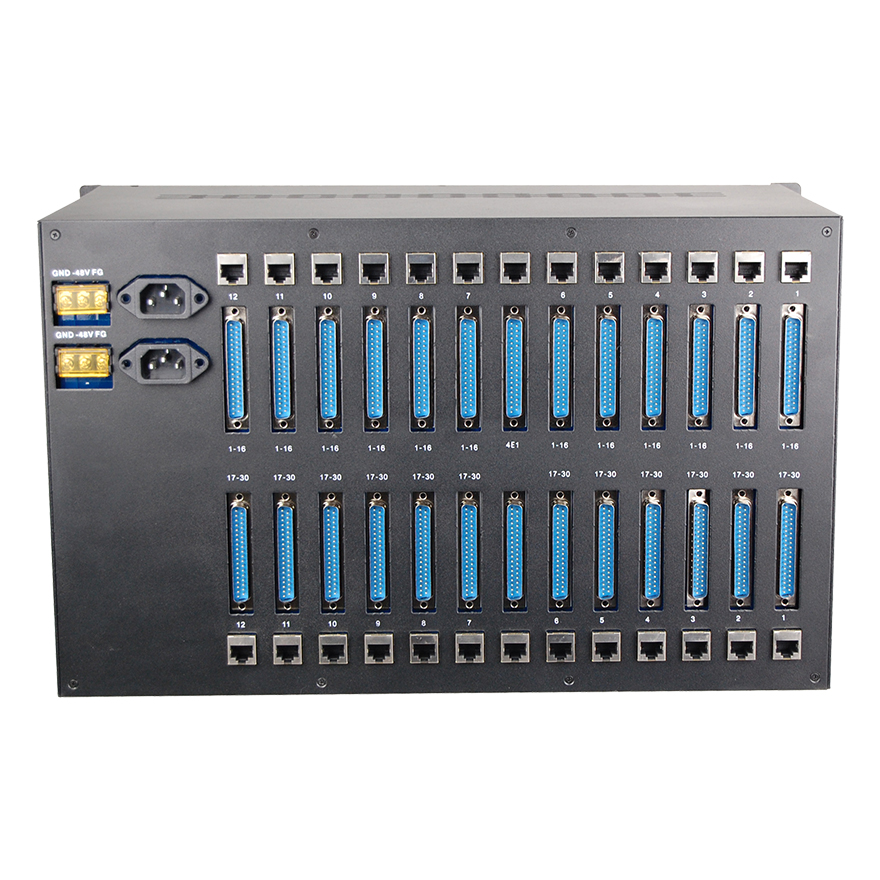

توفر معدات السلسلة هاتفًا بـ 360 قناة، و4*10/100/1000M Ethernet (سرعة السلك 1000M)، وواجهة توسعة واحدة (بيانات غير متزامنة RS1/RS232/RS485، وإشارة مفتاح التشغيل والإيقاف، وما إلى ذلك)، وواجهتان للألياف مع وظيفة النسخ الاحتياطي 422+2، وإدارة شبكة SNMP، ويمكن لواجهة Ethernet التبادل مع بعضها البعض، وتقسيم VLAN. التطبيق مرن للغاية. واجهة الهاتف على الجزء الخلفي من المعدات، لراحة المستخدمين، هناك نوعان من الواجهات التي يمكن تحديدها، DB1 وRJ1.

● استنادًا إلى حقوق الطبع والنشر الذاتية IC

● يبلغ ارتفاع المعدات 6U وطولها 19 بوصة، وتتضمن بطاقة ألياف واحدة (تتضمن SNMP) و12 قطعة من بطاقات 30 FXO/FXS.

● الحد الأقصى للتكوين هو 12*30=360 قناة هاتف، و4 *10/100/1000M واجهة إيثرنت، و2 واجهة تسلسلية.

● إمكانية الوصول إلى الصوت عبر 360 قناة، ويدعم ميزة معرف المتصل ووظائف الفوترة العكسية

● دعم وظيفة تخصيص الأرقام المتبادلة للمواقع المختلفة

● يدعم FXO/FXS، والصوت EM2/4، وواجهة الهاتف المغناطيسية، ومنفذ FXO المتصل بلوحة مفاتيح يتم التحكم فيها بواسطة البرنامج، ومنفذ FXS المتصل بهاتف المستخدم؛

● واجهة Ethernet رباعية القنوات هي واجهة تبديل، تدعم شبكة VLAN

● واجهة إيثرنت هي 10/100/1000M، مزدوجة/نصف مزدوجة قابلة للتكيف

● يمكن إصدار أوامر لواجهة التحكم عن بعد للعودة إلى حلقة الصيانة للدائرة

● تصل مسافة النقل إلى 2-120 كم دون انقطاع

● يمكن أن يكون التيار المتردد 220 فولت، والتيار المستمر 48 فولت، والتيار المستمر 24 فولت اختياريًا

● واجهة هاتف مع حماية من الصواعق، وصلت الصواعق إلى IEC61000-4-5 موجة تيار الدائرة القصيرة 8 / 20μs، معايير جهد الخرج عند الذروة المفتوحة 6KV

● تتمتع طاقة DC-48V/DC24V بوظيفة الكشف التلقائي عن القطبية، ولا تحتاج إلى التمييز بين القطب الموجب والقطب السالب عند التثبيت.

• فيبر

الألياف متعددة الأوضاع

50/125 ميكرومتر، 62.5/125 ميكرومتر،

أقصى مسافة نقل: 5 كم عند 62.5 / 125 ميكرومتر من الألياف أحادية الوضع، التوهين (3 ديسيبل/كم)

طول الموجة: 820 نانومتر

قوة الإرسال: -12 ديسيبل ميلي واط (الحد الأدنى) ~ -9 ديسيبل ميلي واط (الحد الأقصى)

حساسية المستقبل: -28dBm (الحد الأدنى)

ميزانية الرابط: 16dBm

الألياف أحادية الوضع

8/125 مم، 9/125 مم

أقصى مسافة نقل: 40 كم

مسافة الإرسال: 40 كم @ 9 / 125 ميكرومتر من الألياف أحادية الوضع، التوهين (0.35 ديسيبل/كم)

طول الموجة: 1310 نانومتر

قوة الإرسال: -9 ديسيبل ميلي واط (الحد الأدنى) ~ -8 ديسيبل ميلي واط (الحد الأقصى)

حساسية المستقبل: -27dBm (الحد الأدنى)

ميزانية الرابط: 18dBm

• واجهة E1

 معيار الواجهة: متوافق مع البروتوكول G.703؛
 معدل الواجهة: n*64Kbps±50ppm؛
 رمز الواجهة: HDB3؛

 E1 المقاومة: 75Ω (عدم التوازن)، 120Ω (التوازن)؛

 تحمل الاهتزاز: متوافق مع البروتوكول G.742 وG.823

 التوهين المسموح به: 0~6dBm

• واجهة إيثرنت(10 /100/ 1000M)

معدل الواجهة: 100/1000 ميجابايت في الثانية، التفاوض التلقائي على نصف/كامل دوبلكس

معيار الواجهة: متوافق مع IEEE 802.3 وIEEE 802.1Q (VLAN)

إمكانية عنوان MAC: 4096

الموصل: RJ45، يدعم Auto-MDIX

• واجهة هاتف FXS

جهد الحلقة: 75 فولت

تردد الرنين: 25 هرتز

معاوقة الخطين: 600 أوم (التقاط)

خسارة العودة: 40 ديسيبل

• واجهة تبديل FXO

جهد كشف الحلقة: 35 فولت

تردد اكتشاف الرنين: 17 هرتز - 60 هرتز

معاوقة الخطين: 600 أوم (التقاط)

خسارة العودة: 40 ديسيبل

• خط EM 2/4

إعلان: 0 ديسيبل

دي ايه: -3.5 ديسيبل

معاوقة خطين/أربعة خطوط: 600 أوم

خسارة العودة: 20 ديسيبل

u  بيئة العمل

درجة حرارة العمل: -10 درجة مئوية ~ 50 درجة مئوية

رطوبة العمل: 5%~95% (بدون تكاثف)

درجة حرارة التخزين: -40 درجة مئوية ~ 80 درجة مئوية

رطوبة التخزين: 5%~95% (بدون تكاثف)

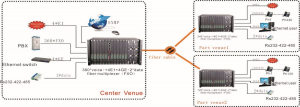

الحل النموذجي 1

الحل النموذجي 2
