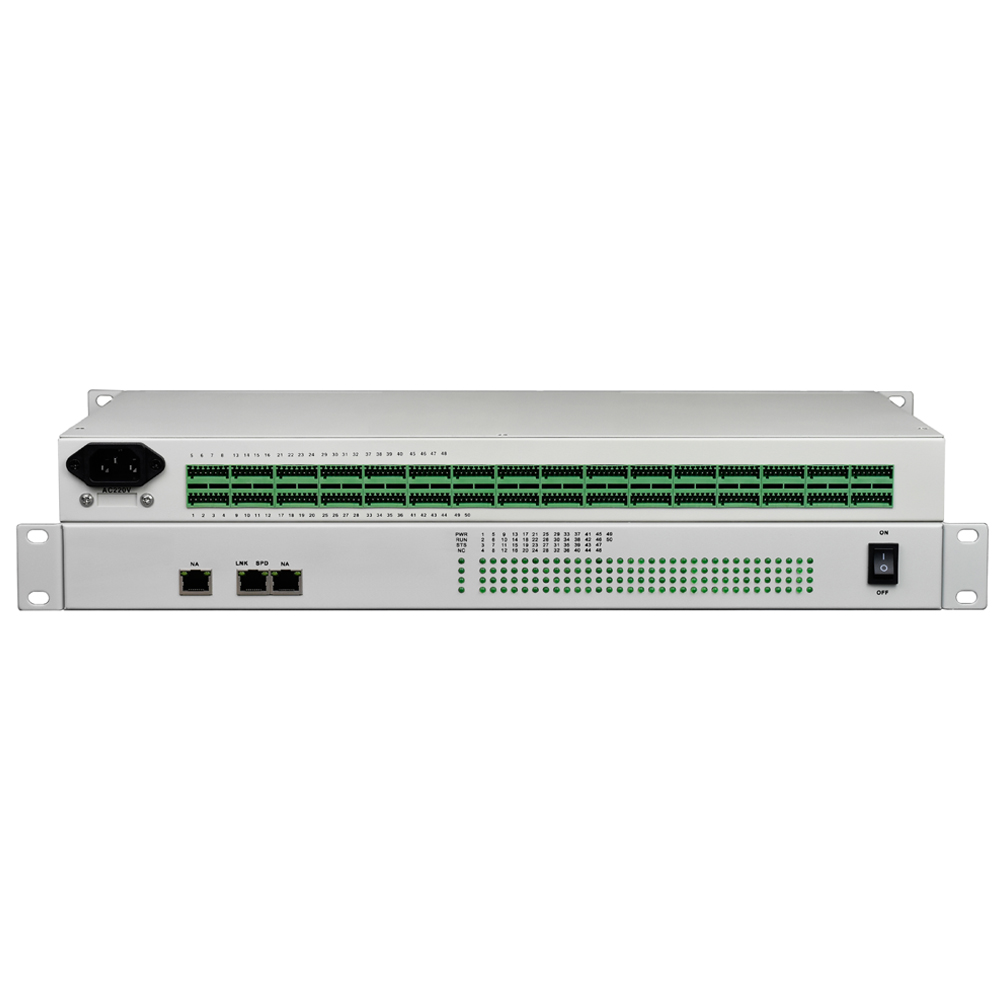

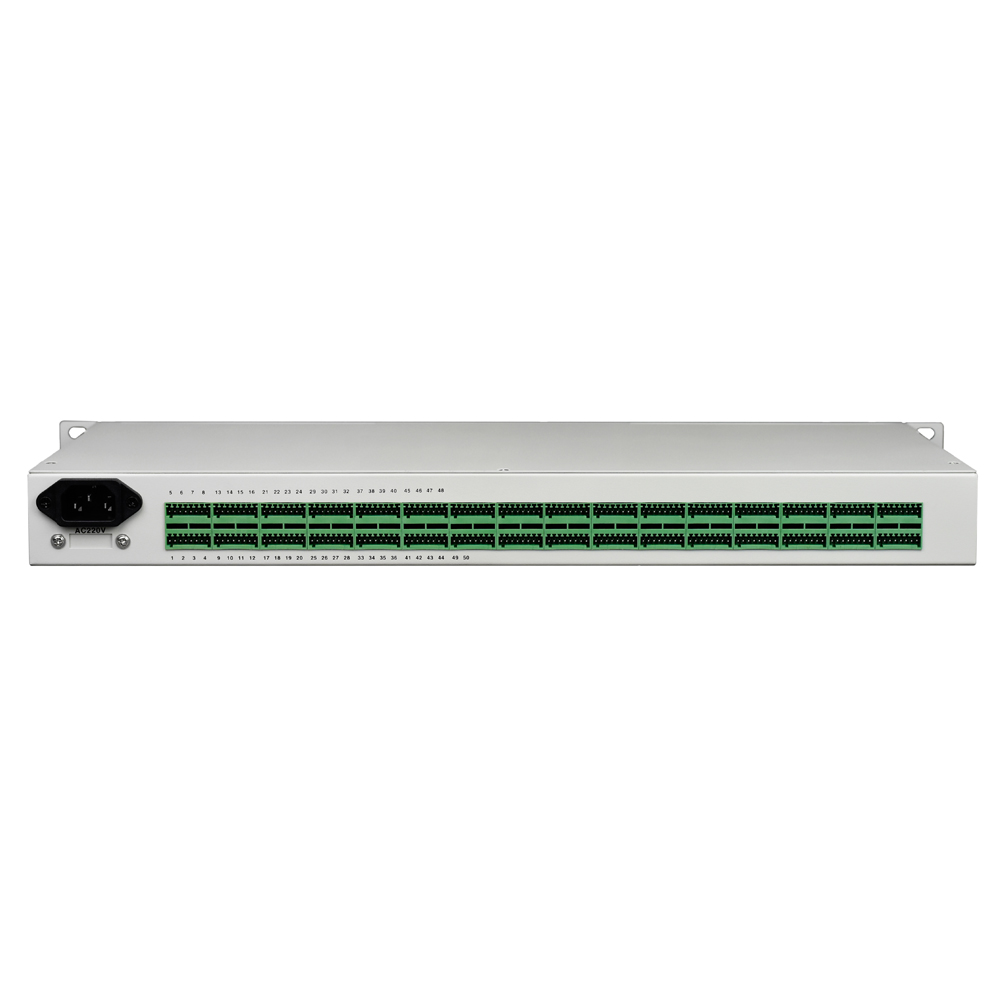

50-Kanal-4-20mA-Analog-zu-Ethernet-Konverter
50-Kanal-4-20mA-Analog-zu-Ethernet-Konverter
50-Kanal-4-20mA-Analog-zu-Ethernet-Konverter

50-Kanal-4-20mA-Analog-zu-Ethernet-Konverter

3,178 +1
Jetzt anfragen
Modell FCT-A50
Beschreibung:

Dieses Produkt unterstützt die Umsetzung von 50 Kanälen mit 4-20mA auf 1 Kanal mit 100M-Ethernet-Anschlüssen.

50-Kanal-4-20mA-Analog-zu-Ethernet-Konverter
50-Kanal-4-20mA-Analog-zu-Ethernet-Konverter
50-Kanal-4-20mA-Analog-zu-Ethernet-Konverter

Übersicht

Dieser industrietaugliche 4-20mA-Analog-zu-Ethernet-Konverter ist ein analoger Netzwerkserver, der 4-20mA-Analoggeräte unmittelbar netzwerkfähig macht. Dieses Produkt unterstützt die Umsetzung von 50 Kanälen mit 4-20mA auf 1 Kanal mit 100M-Ethernet-Anschlüssen. Der Analogserver unterstützt verschiedene Netzwerkprotokolle, darunter Modbus TCP, ARP, ICMP, HTTP, DNS, DHCP, SNMP und weitere Protokolle; er unterstützt den Zugriff über das Web. Die Benutzeroberfläche des Netzwerkmanagementsystems ist benutzerfreundlich gestaltet, und die Bedienung ist einfach und bequem, was eine angenehme Nutzung ermöglicht.



Die Hardware ist lüfterlos, stromsparend und für einen weiten Temperatur- und Spannungsbereich ausgelegt. Sie hat strenge Prüfungen gemäß Industriestandards bestanden und eignet sich für industrielle Einsatzumgebungen mit strengen EMV-Anforderungen. Sie kann unter anderem für die SPS-Steuerung und -Verwaltung, in der Gebäudeautomation, in Automatisierungssystemen im Gesundheitswesen, in Messgeräten sowie in Systemen zur Umgebungs- und Stromversorgungsüberwachung eingesetzt werden.

Merkmale

● Verwendet einen ARM-Prozessor und läuft mit dem Linux-Betriebssystem Openwrt;

● Unterstützt analoge Stromeingänge mit 4-20mA/0~20mA, 1~50;

● Mit Schutzfunktion bei Signalausfall; umfassende Anzeige des Betriebszustands der elektrischen Schnittstelle;

● Die elektrische Schnittstelle wird über ein unabhängiges Stromversorgungsmodul versorgt, das die Masseschleife zwischen Bus und Gerät vollständig galvanisch trennt; gleichzeitig werden die internen Kommunikationssignale und die Busdatensignale durch optoelektronische Isolation voneinander getrennt, wodurch die Kommunikationsgeräte wirksam vor Schäden durch Masseschleifen der Stromversorgung und Überspannungsstörungen geschützt werden;

● Radarstörschutz der elektrischen Schnittstelle gemäß IEC61000-4-5 (10/700μS), Gegentakt: 2KV, Impedanz (40Ω); Gleichtakt: 2KV, Impedanz (40Ω);

● Ethernet unterstützt eine adaptive 10/100Base-T-Ethernet-Schnittstelle; unterstützt automatische Aushandlung (Auto-Nego, Voll- und Halbduplex) sowie automatische Erkennung gekreuzter Leitungen (MDI/MDIX);

● Die Analogwerte werden mittels transparenter Modbus-TCP-Umsetzung verarbeitet, um das Auslesen der Analogdaten über das Netzwerk zu ermöglichen;

● Unterstützt Gateway-Kommunikation und Kommunikation über Router hinweg; unterstützt den Zugriff über einen virtuellen seriellen Porttreiber sowie die automatische Wiederherstellung der Verbindung nach einer Netzwerkunterbrechung;

● Unterstützt den Zugriff durch Standard-TCP/IP-SOCKET-Anwendungen; TCP unterstützt mehrere Verbindungen und ermöglicht damit die gleichzeitige Überwachung oder Verwaltung serieller Geräte durch weniger als 4 Benutzer;

● Unterstützt Windows-Konfigurationstools, SSH, Telnet, Web und weitere Konfigurationsmöglichkeiten sowie SNMP-Netzwerkmanagement;

● Unterstützt lokale und ferngesteuerte Updates der Systemfirmware;

● Erfüllt die Anforderungen an die elektromagnetische Verträglichkeit der industriellen Stufe 4;

● Umfassende Blitzschutzfunktion: Blitzschutz, Schutz gegen induzierte Hochspannungen, Überspannungsschutz usw.

● Lüfterlose Ausführung für effiziente Wärmeableitung und kürzere Reparaturzeiten, Rackmontage, Ausführung für einen weiten Temperaturbereich: Betriebstemperatur -40°C~ +85°C

Parameter

● 10/100M-Ethernet-Schnittstelle

Protokoll: entspricht IEEE 802.3ab, IEEE 802.3z

Übertragungsrate: 10/100M mit automatischer Anpassung, Voll-/Halbduplex mit automatischer Anpassung

Kapazität der MAC-Adresstabelle: 4096 MAC-Adressen können gelernt werden

Physische Schnittstelle: RJ45-Buchse, unterstützt Auto-MDIX



● Analoge Stromsignale

Ein- und Ausgangsbereich: 0–20 mA (einschließlich 4–20 mA)

Auflösung: 12 Bit

Abtastrate: 2K Abtastungen/Sekunde

Maximale Bürde: 600Ω

Eingangswiderstand: 125Ω

Genauigkeit: 0.4% (Raumtemperatur)

Genauigkeit: 0.4% (Normaltemperatur)



● Betriebsumgebung

Betriebstemperatur: -40 °C – +85 °C

Lagertemperatur: -40 °C – +85 °C

Luftfeuchtigkeit im Betrieb: 0% – 95% (nicht kondensierend)

MTBF: >100,000 Stunden

Technische Daten

Produktmodell

FCT-A50

Funktionsbeschreibung

50-Kanal-4-20mA-zu-Ethernet-Konverter

Anschlussbeschreibung

1 Fast-Ethernet-Schnittstelle; 50 Analogkanäle

Stromversorgung

AC 220 V oder DC -48 V (Stromversorgung optional)

Produktabmessungen

Abmessungen: 483mm (Länge) x 200mm (Breite) x 44mm (Höhe)

Gewicht

0.75kg/Set

Anwendung

Anwendung der Umsetzung von 4-20mA auf Ethernet

Dokumentation und Projektprüfung — FCT-A50

Bestätigen Sie vor der Bestellung oder Verdrahtung das genaue Modell und die Konfiguration, die Anschlussbelegung, die optische oder Netzwerkkompatibilität, die Stromversorgung und die Installationsbedingungen. Optionale Konfigurationen sind nicht untereinander austauschbar.
