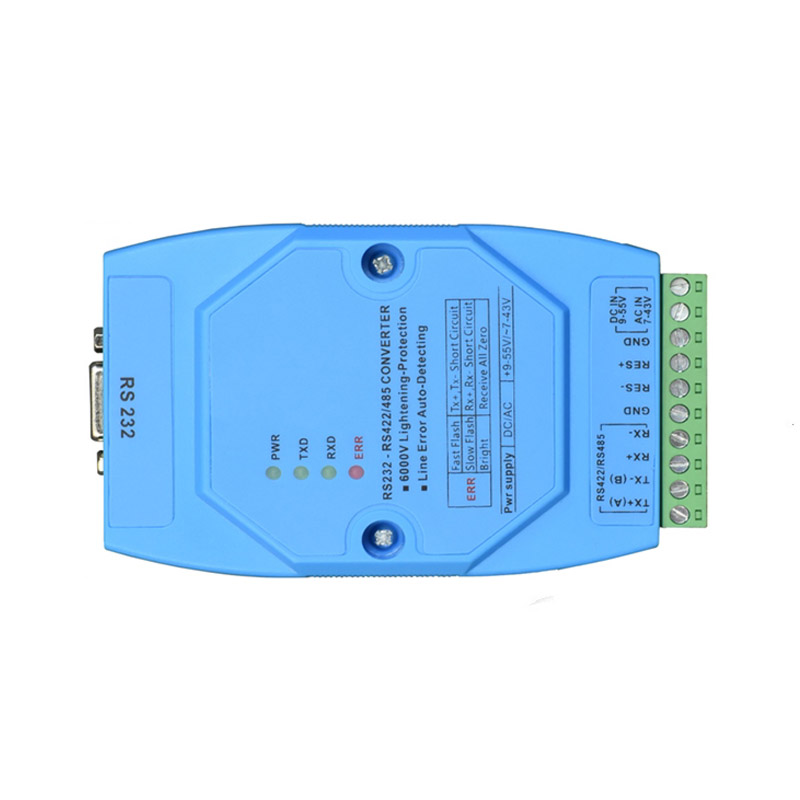

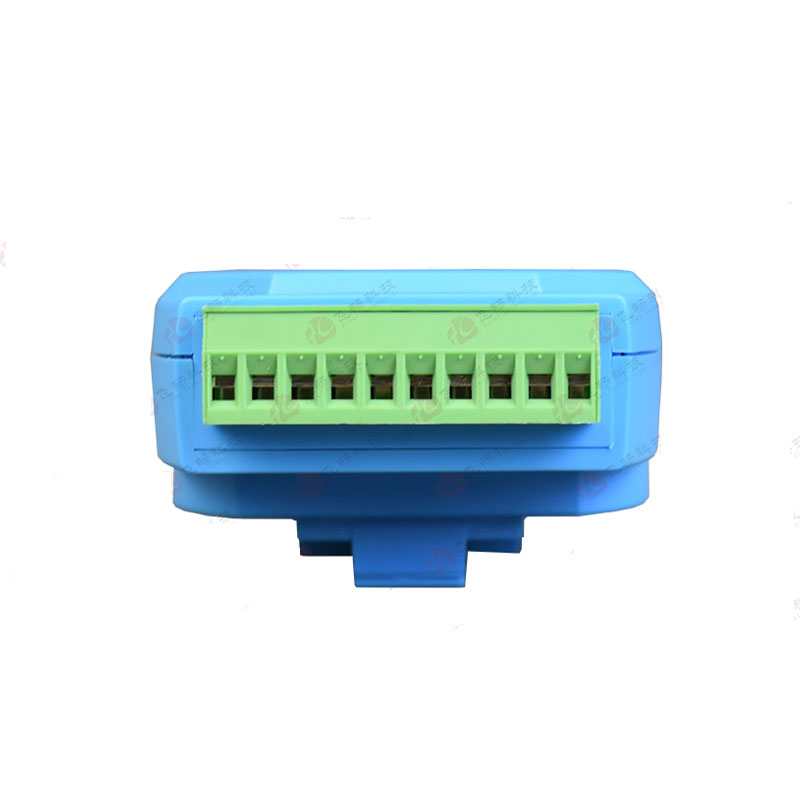

Industrieller Konverter von RS232 auf RS485/RS422
Dieser RS232-auf-RS485/RS422-Konverter ermöglicht eine aktive, galvanisch getrennte Umsetzung von RS-232 auf RS-485/422. Er basiert auf FPGA-Technologie und wird über ein galvanisch getrenntes DC/DC-Netzteil mit einer Isolationsspannung von 2500 V versorgt.
Übersicht
Merkmale
● Der RS232-auf-RS485/RS422-Konverter basiert auf FPGA-Technologie und kann anhand der übertragenen Daten automatisch präzise Freigabesignale für die Sende-/Empfangsumschaltung von RS485 erzeugen. Er kann den RS-485-Datenfluss automatisch erkennen und steuern und arbeitet dabei deutlich besser als herkömmliche Verfahren zur Freigabesignal-Erzeugung mit Schmitt-Triggern.
●Einzigartige Technologie zur automatischen Schnittstellenanpassung, mit der Benutzer ohne Schaltereinstellungen zwischen den Schnittstellen RS-485/RS-422 wechseln können.
● Integrierte Funktionen zur Erkennung von Kurzschlüssen und Datenfehlern. Das Gerät kann einen Kurzschluss zwischen den A-B-Leitungen von RS485 oder zwischen T+ und T- sowie zwischen R+ und R- von RS422 erkennen. Eine Kontrollleuchte zeigt die Erkennungsergebnisse an. Außerdem kann das Gerät Datenempfangsfehler erkennen, die beim Ausfall einiger Knoten dadurch entstehen, dass die längste empfangene kontinuierliche 0-Zeit größer ist als die minimale Baudrate (300).
● 2 Arten von RS232-RS485/422-Baudraten: 300-115.2K und 300-921K.
● DC/DC-Netzteil mit einer Isolationsspannung von 2500 V, um eine Versorgung aus den Signalleitungen der seriellen Schnittstelle zu vermeiden. Das Kommunikationssignal wird durch Hochgeschwindigkeits-Optokoppler galvanisch getrennt.
● Die serielle Schnittstelle verfügt über einen dreistufigen Blitzschutz, der bis zu 6 kV bei einer Impedanz von 2 Ω gemäß IEC61000-4-5 (8/20 μs) standhält.
● Breiter Eingangsspannungsbereich (DC 9-55 V, AC 7-43 V) und automatische Erkennung der Polarität der DC-Eingangsversorgung. Integrierte rückstellende Sicherungen, Überlastschutz und Verpolungsschutz.
● Anforderungen an die elektromagnetische Verträglichkeit der Stufe vier für industrielle Anwendungen.
● Hervorragende Blitzschutzeigenschaften für die Beständigkeit gegen Blitzeinschläge, induzierte Hochspannungen, Stoßspannungen und andere Störungen.

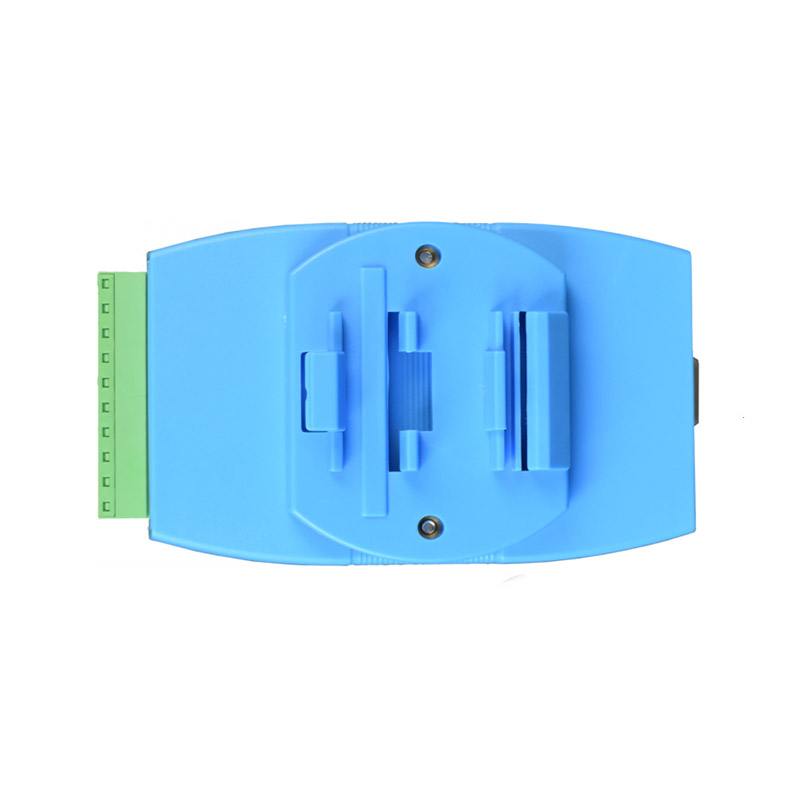

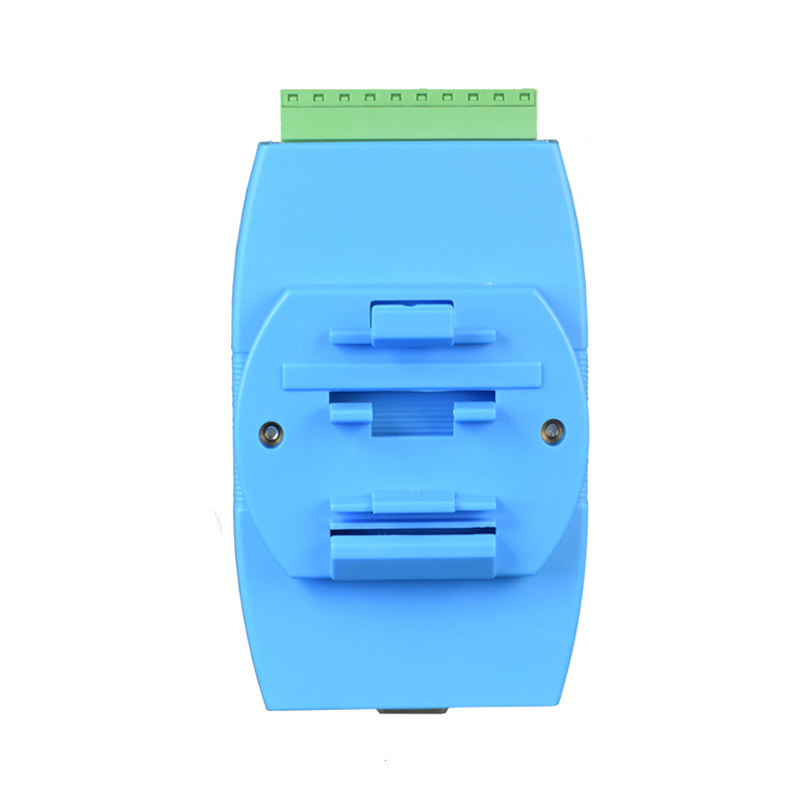

● Schienen- oder Wandmontage.
● Betriebstemperatur -40 ℃ bis +85 ℃.
● 100% Burn-in-Tests bestanden.
Parameter
● Seriell Schnittstelle
Standard
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
Serielle Schnittstelle
RS-232: DB9-Buchse;
RS-422: 4-Draht;
RS-485: 2/4-Draht
Es gilt: SG = Signalmasse
RS-232: TxD(DB9-2), RxD(DB9-3), SG(DB9-5)
Interne Brücken: RTS mit CTS, DTR mit DSR und DCD
RS-422: TxD+, TxD-, RxD+, RxD-, SG
RS-485 4-Draht: TxD+, TxD-, RxD+, RxD-, SG
RS-485 2-Draht: A (entspricht TX+), B (entspricht TX-), SG
RES+, RES-: Aktivierung des 120-Ω-Abschlusswiderstands. Der Abschlusswiderstand ist integriert; RES+ und RES- können zur Verwendung kurzgeschlossen werden.
● IKontrollleuchten
|
Name |
Farbe |
Status |
Beschreibung |
|
PWR
|
Grün
|
Ein |
Stromversorgung angeschlossen |
|
Aus |
Stromversorgung nicht angeschlossen |
||
|
TXD
|
Grün
|
Ein |
Die serielle RS232-Schnittstelle hat Daten zum Senden |
|
Aus |
Die serielle RS232-Schnittstelle hat keine Daten zum Senden |
||
|
RXD
|
Grün
|
Ein |
Die serielle RS232-Schnittstelle hat Daten zum Empfangen |
|
Aus |
Die serielle RS232-Schnittstelle hat keine Daten zum Empfangen |
||
|
ERR
|
Rot
|
Schnelles Blinken |
Die 2 Datenleitungen Tx+, Tx- von RS422/485 sind kurzgeschlossen |
|
Langsames Blinken |
Die RS422-Datenleitungen Rx+, Rx- sind kurzgeschlossen |
||
|
Dauerhaft ein |
Die von einigen Knoten empfangenen Daten, wenn die Verbindung 0 größer als die minimale Baudrate (300) ist, die längste kontinuierliche 0-Zeit |
||
|
Aus |
Normalbetrieb |
● Umgebungsbedingungen
Betriebstemperatur: -40 ℃ — +85 ℃
Lagertemperatur: -40 ℃ — +85 ℃
Luftfeuchtigkeit im Betrieb: 0% -95% (nicht kondensierend)
MTBF: > 100,000 Stunden
Technische Daten
|
Produktmodell |
FCC-RD |
|
Funktionsbeschreibung |
Intelligenter RS232-auf-RS422-485-Konverter in Adam-Bauform |
|
Anschlussbeschreibung |
1 RS232-Schnittstelle; 1 RS485/RS422-Schnittstelle |
|
Stromversorgung |
Spannungsversorgung DC 9-55 V, AC 7-43 V, Leistungsaufnahme unter 2 W Überlastschutz: unterstützt; Verpolungsschutz: unterstützt; Anschlussklemme: 2-polige steckbare Klemme mit 5.08 mm Rastermaß |
|
Abmessungen |
Gehäuse: Adam-Modul (L × B × H) 72 × 125 × 26 mm |
|
Gewicht |
0.25 kg / Stück |
Anwendung des RS232-auf-RS485/RS422-Konverters
