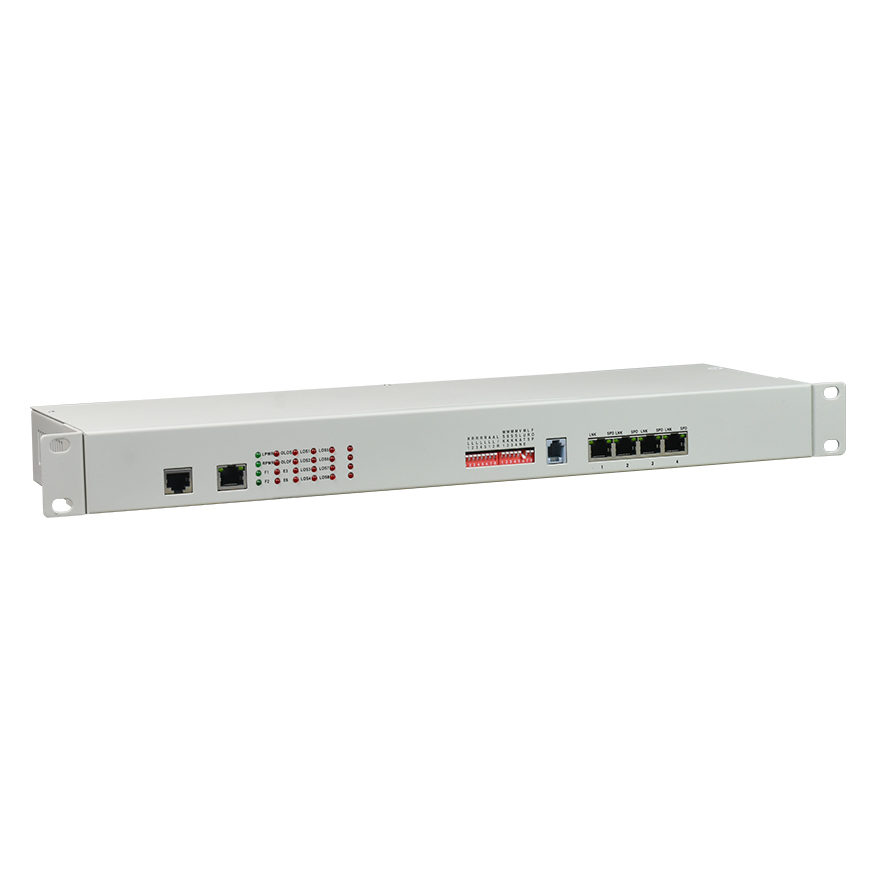

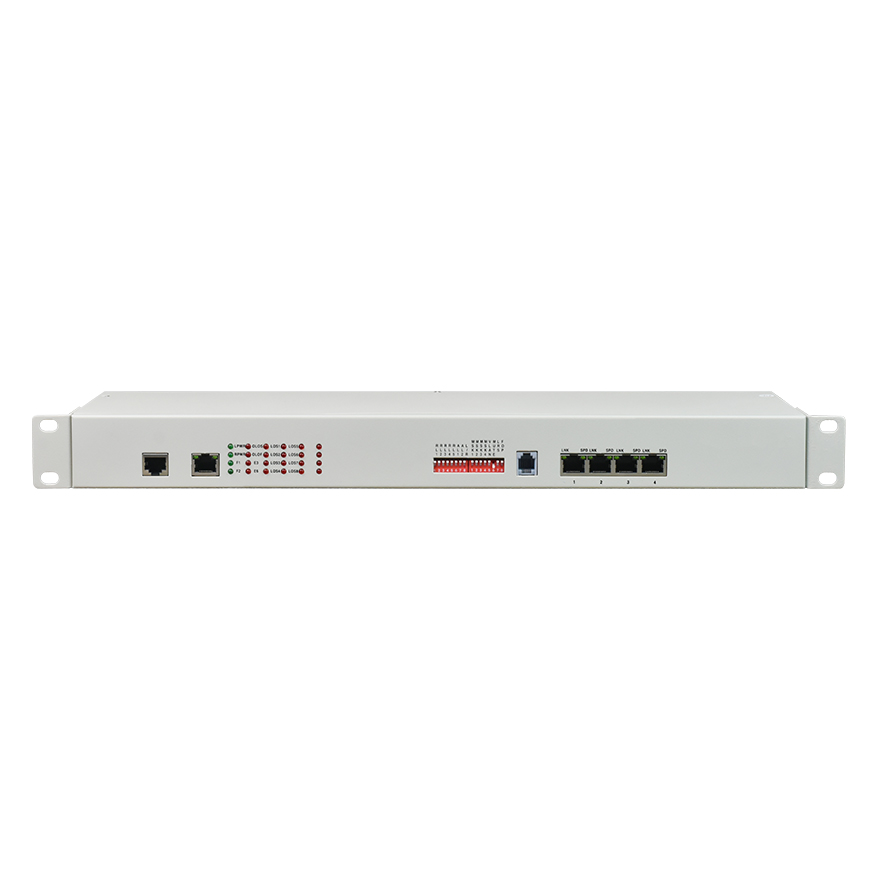

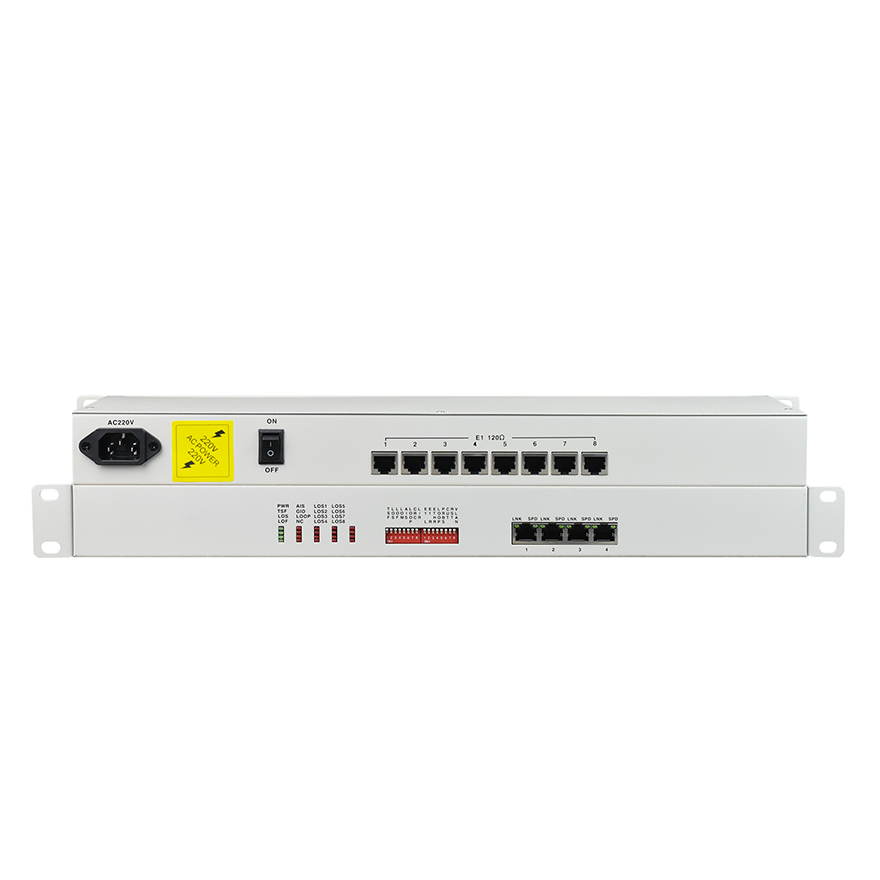

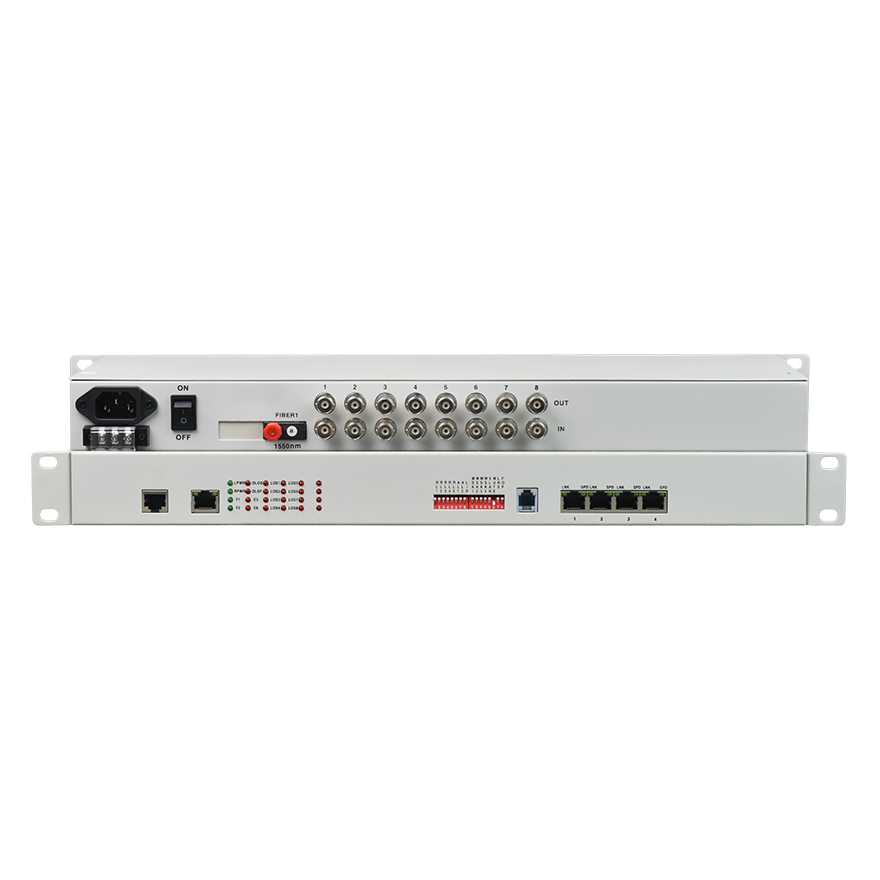

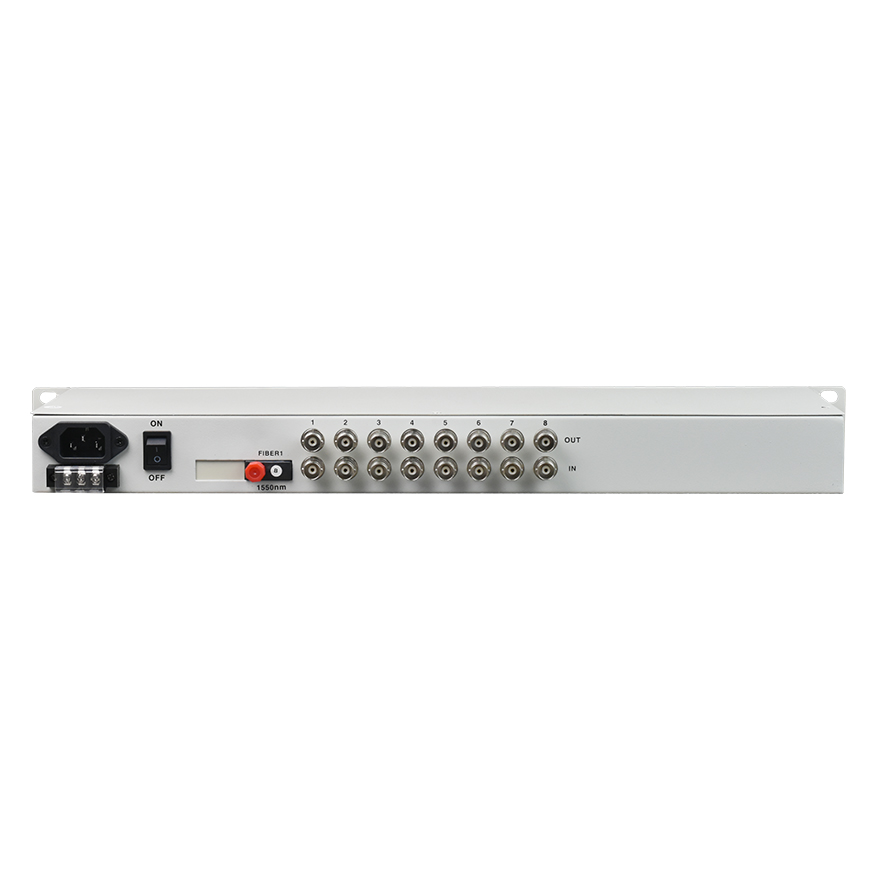

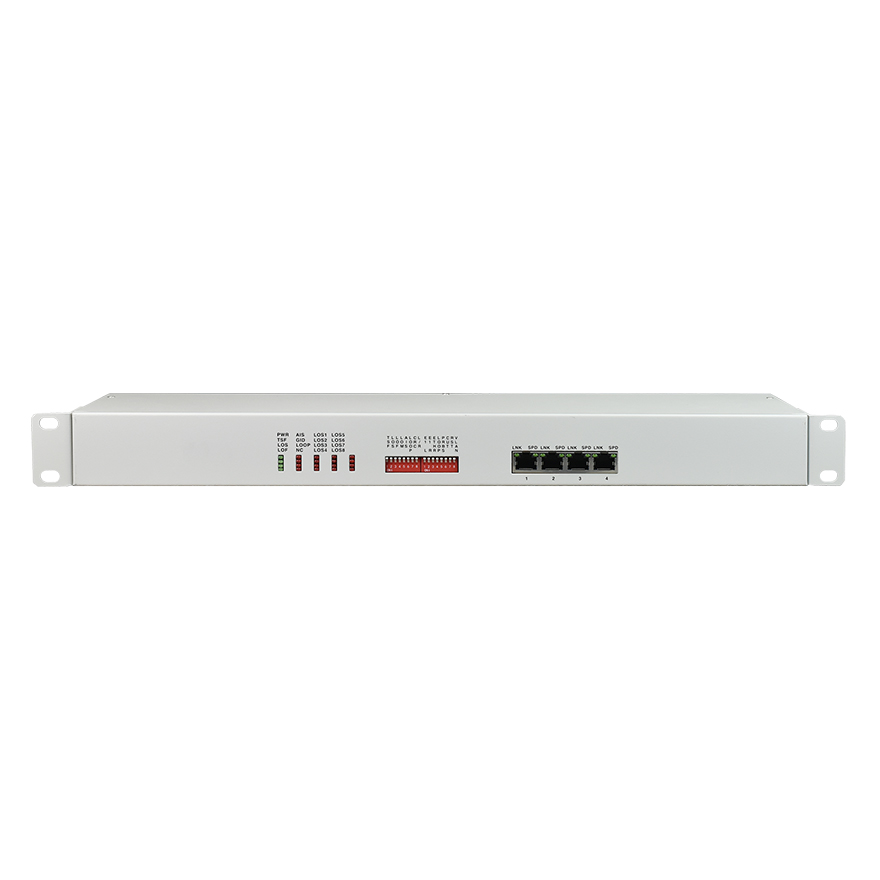

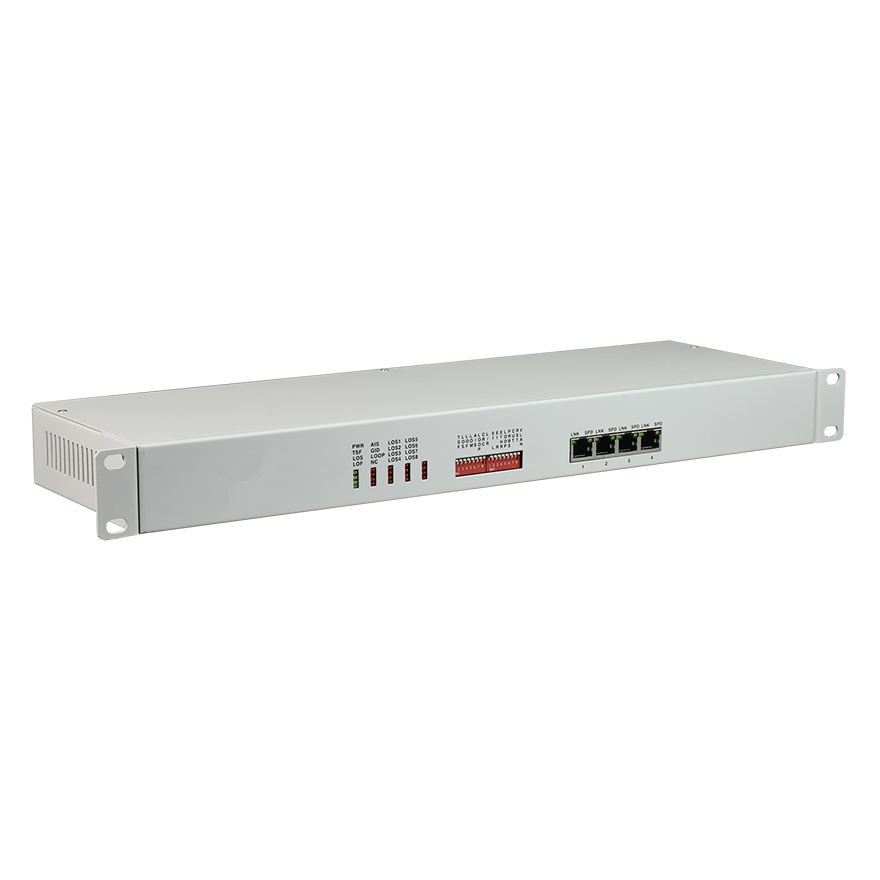

Convertitore Ethernet a 8 porte su E1

Questo convertitore Ethernet su E8 a 1 porte utilizza la tecnologia di multiplexing inverso per raggruppare più circuiti E1 insieme per trasmettere dati Ethernet 10/100M. Può ottenere una conversione bidirezionale tra 1-8 interfacce E1 ed Ethernet, consentendo l'interconnessione tra E1 ed Ethernet. L'incapsulamento Ethernet utilizza l'incapsulamento GFP e supporta LCAS e LAPS.

Supporta una configurazione flessibile di 1-8 canali E1 (75/120 ohm), può rilevare automaticamente il numero di E1 e selezionare quelli disponibili e consente una certa differenza di ritardo di trasmissione tra i circuiti E1. La velocità di linea di un singolo circuito E1 è 1984 Kbit/s e la larghezza di banda totale di 8 canali può raggiungere 15872 Kbit/s.

● Realizzare la trasmissione trasparente dei dati Ethernet nei circuiti E1 8-1;

● Eseguire il reset del dispositivo locale e remoto;

● L'interfaccia Ethernet è 100BASE-FX, supporta il protocollo VLAN;

● Indirizzo MAC Ethernet dinamico inter-impostato (4,096) con funzione di filtraggio dei frame di dati locali;

● La velocità delle linee a canale singolo è di 1984 Kbit/s, la larghezza di banda a 8 canali è fino a 15872 Kbit/s;

● Supporta tutti i set di modalità di lavoro Ethernet;

● La soglia di allarme automatico CRC può essere impostata per isolare le linee di trasmissione di scarsa qualità e interrompere una singola direzione. Quando il tasso di errore in una direzione del circuito di diramazione 2M supera la soglia, interrompendo questa direzione, l'altra direzione non viene influenzata; vale a dire, entrambe le trasmissioni in direzione Ethernet possono essere asimmetriche;

● Consentire una differenza di ritardo temporale di trasmissione E8 a 1 canali di 100 ms. Quando il margine supera l'intervallo consentito, il sistema può arrestarsi automaticamente sul ritardo temporale E1 troppo grande per inviare dati;

● L'interfaccia E1 è conforme a ITU-T G.703, G.704 e G.823, non supporta l'uso di slot temporali del segnale;

● Modulo di interfaccia E1 con circuito di recupero dell'orologio inter-impostato e circuito di codice HDB3;

● Supporta il collegamento a caldo del canale E1 nel dispositivo e rileva automaticamente l'efficacia;

● Può supportare la configurazione del canale E8 a 1 canali, può rilevare automaticamente il numero di E1 e selezionare l'E1 disponibile.

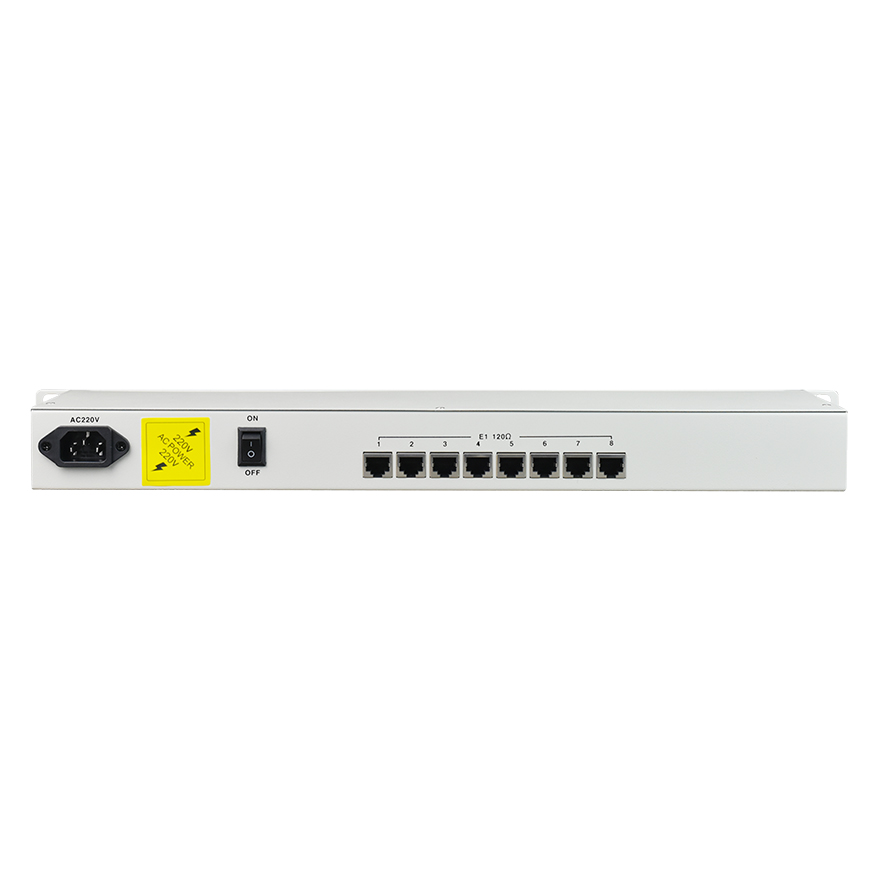

● Interfaccia E1

Standard di interfaccia: conforme al protocollo G.703;

Velocità: n*64Kbps±50ppm;

Codice linea: HDB3;

Impedenza E1: 75Ω (sbilanciato), 120Ω (bilanciato);

Prestazioni Jitter: Conforme a G.742 e G.823

Attenuazione consentita della porta di ingresso: 0~6dBm

● Interfaccia Ethernet (10/100M)

Velocità interfaccia: 10/100 Mbps, negoziazione automatica half/full duplex

Standard di interfaccia: compatibile con IEEE 802.3, IEEE 802.1Q (VLAN)

Tabella indirizzi MAC: 4096

Connettore: RJ45, supporta Auto-MDIX

●Ambiente di lavoro

Temperatura di lavoro: -10 ° C ~ 50 ° C

Umidità di lavoro: 5%~95% (senza condensa)

Temperatura di stoccaggio: -40 ° C ~ 80 ° C

Umidità di stoccaggio: 5%~95% (senza condensa)
