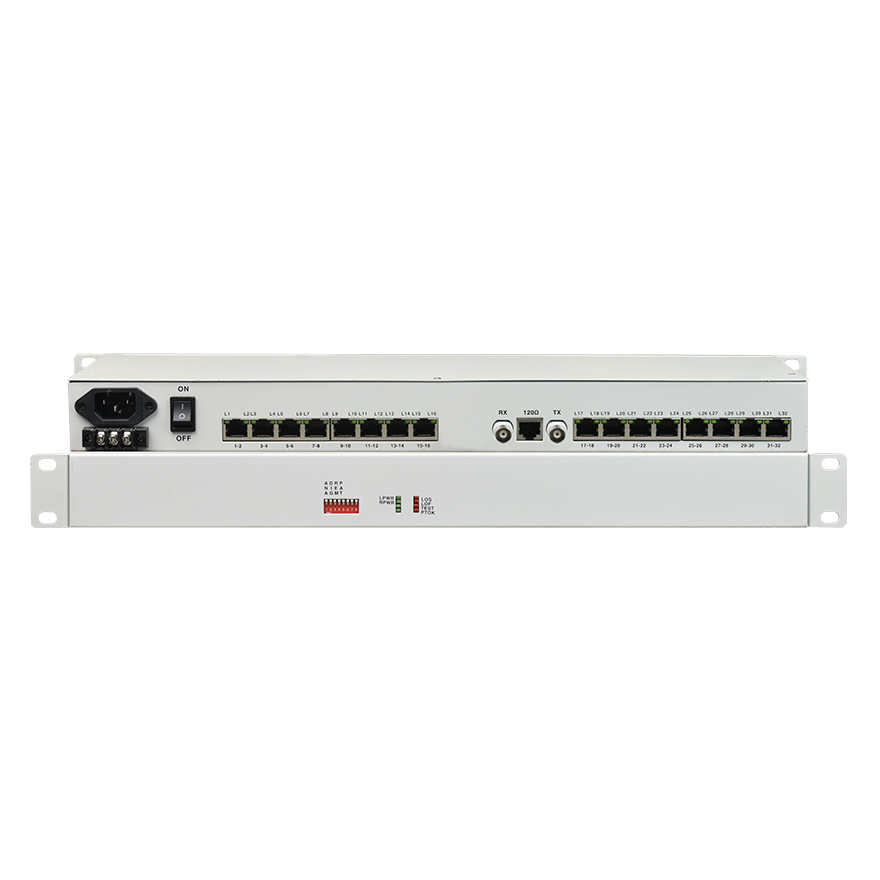

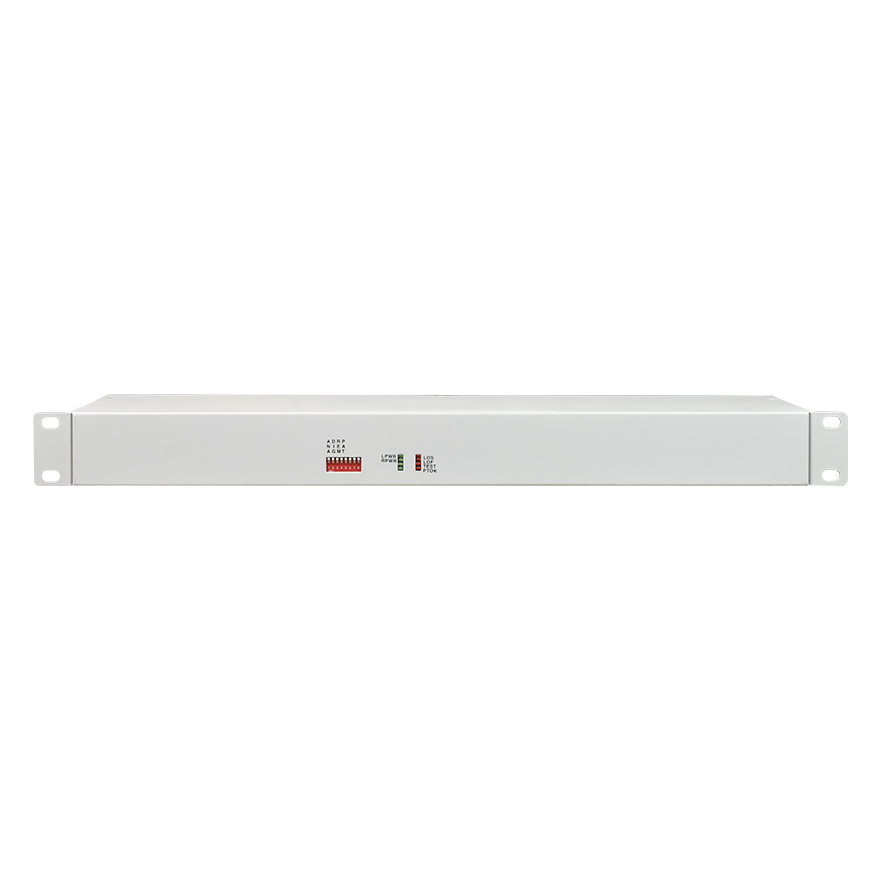

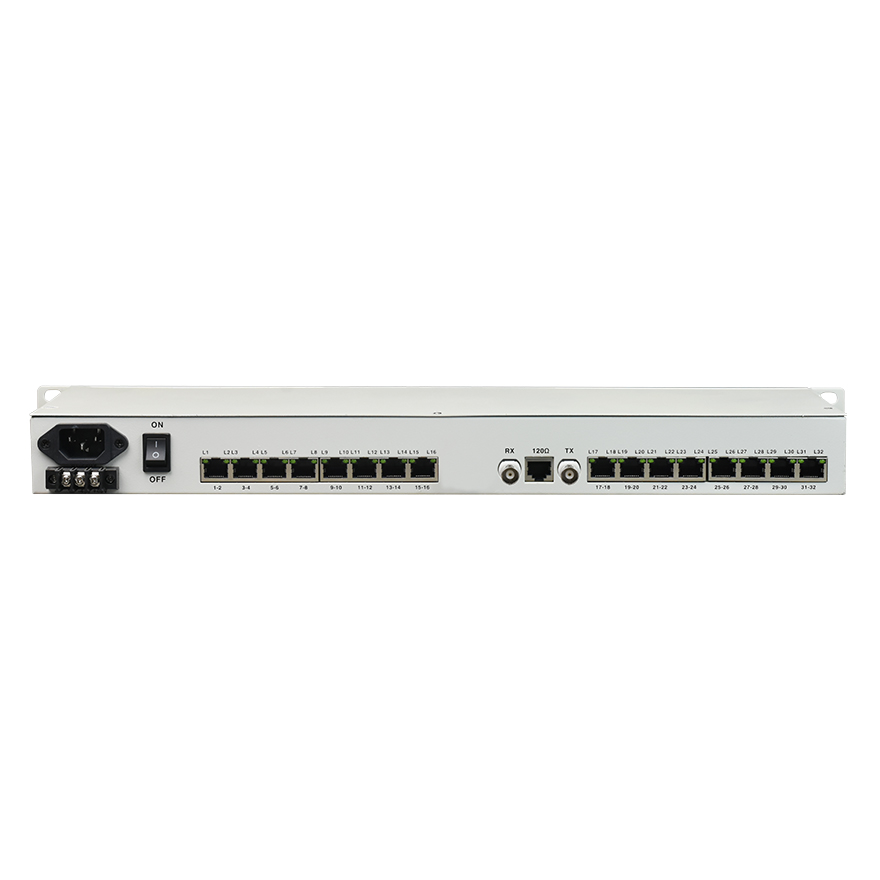

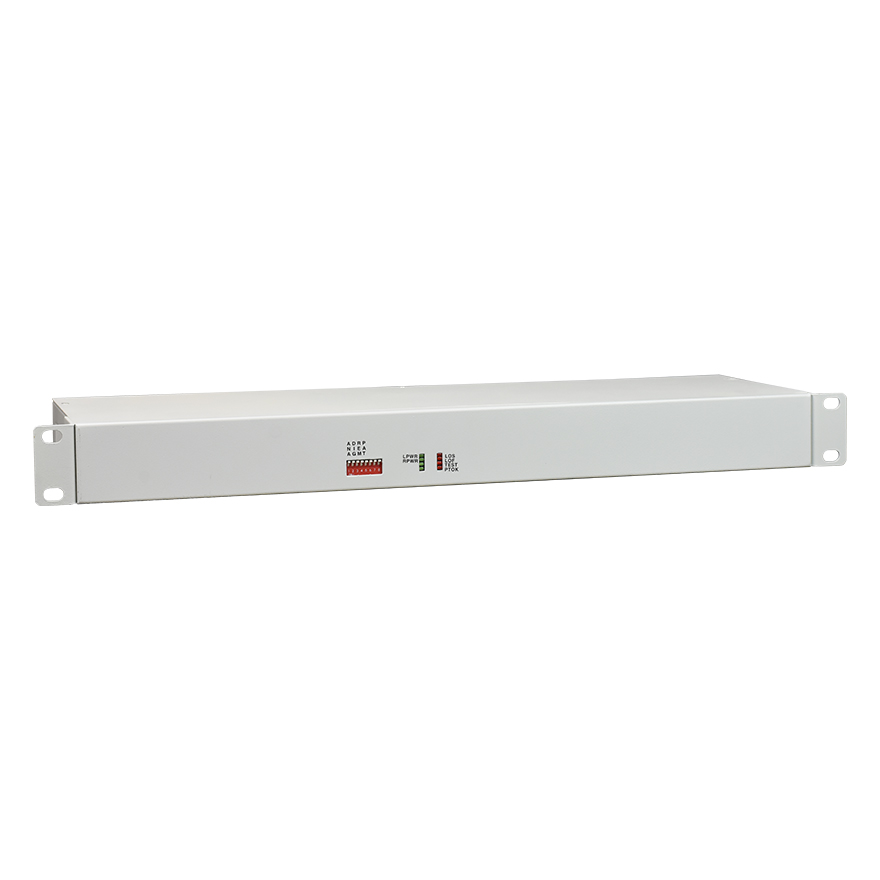

Convertitore RS1/RS31/RS232 a 422 canali E485

Questo convertitore di interfaccia è basato su FPGA, che fornisce una trasmissione RS31/232/485 a 422 canali su interfaccia E1. Il prodotto supera le contraddizioni tra la distanza di comunicazione dell'interfaccia seriale tradizionale e la velocità di comunicazione, inoltre, può anche risolvere interferenze elettromagnetiche, interferenze dell'anello di terra e danni da fulmini. Il dispositivo migliora notevolmente l'affidabilità, la sicurezza e la riservatezza della comunicazione dei dati. È ampiamente utilizzato per varie occasioni di controllo industriale, controllo di processo e controllo del traffico, in particolare per banche, energia e altri settori e sistemi che hanno requisiti speciali di ambiente di interferenza elettromagnetica. Il canale RS232/RS485/RS422 può trasmettere dati seriali adattabili in modo asincrono con velocità in baud di 0 Kbps-57600 Kbps.

●Basato su IC auto-diritto d'autore
●Supporta 3 linee RS232 (TXD, RXD, GND), supporto per controllo di flusso CD, DSR, CTS
●Dispone di tre modalità Loop Back: E1 interfaccia Loop Back (ANA), RS232/485/422 interfaccia Loop Back (DIG), comando remoto RS232/485/422 interfaccia Loop Back (REM)
●RS232/RS485/RS422 supporta hot-plug, supporta l'interconnessione di dispositivi DTE o DCE
●Il canale RS232/RS485/RS422 può trasmettere dati seriali adattabili in modo asincrono con velocità in baud di 0 Kbps-57600 Kbps
●Ha una funzione di test del codice pseudo casuale, una linea facilmente aperta, può essere utilizzato come tester BER 2M
●Protezione contro i fulmini dell'interfaccia della porta seriale raggiunta IEC61000-4-5 (8/20μS) DM (modalità differenziale): 6KV, impedenza (2 Ohm), CM (modalità comune): 6KV, impedenza (2 Ohm) standard
●Fornisce 2 impedenze: 75 Ohm di sbilanciamento e 120 Ohm di bilanciamento;
●Può formare la topologia convertitore seriale E1 (A) — modem in fibra ottica E1 (B) — modem seriale in fibra (C)
●AC 220V, DC-48V, DC+24V, alimentazione DC e senza polarità

Interfaccia E1
Standard di interfaccia: conforme al protocollo G.703;
Velocità interfaccia: 2048 Kbps±50 ppm;
Codice interfaccia: HDB3;
Impedenza: 75Ω (sbilanciato), 120Ω (bilanciato);
Tolleranza al jitter: In accordo con il protocollo G.742 e G.823
Attenuazione consentita: 0~6dBm
Interfaccia seriale
Standard
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
Interfaccia seriale
RS-422: TXD+, TXD-, RXD+, RXD-, Segnale di terra
RS-485 4 fili: TXD+, TXD-, RXD+, RXD-, Segnale di terra
RS-485 2 fili: Dati+(corrisponde a TX+), Dati-(corrisponde a TX-), Segnale di terra
RS-232: RXD, TXD, segnale di terra
senza dispersioni nell'ambiente di lavoro
Temperatura di lavoro: -10 ° C ~ 50 ° C
Umidità di lavoro: 5%~95% (senza condensa)
Temperatura di stoccaggio: -40 ° C ~ 80 ° C
Umidità di stoccaggio: 5%~95% (senza condensa)
