Questa serie di prodotti comprende apparati di trasmissione ottica multiservizio punto-punto, sviluppati sulla base dello speciale VLSI realizzato dall'azienda. Il prodotto offre 4 canali video, 1-8 interfacce telefoniche, 1-16 canali a contatto pulito / 1-8 interfacce rs232-422-485, 4 interfacce Gigabit Ethernet (con una larghezza di banda condivisa di 1000m), con trasmissione su un'unica fibra ottica, 2 interfacce ottiche (con possibilità di ridondanza ottica 1 + 1), ecc.; la circuiteria interna dell'apparato è interamente digitale e offre affidabilità, stabilità, basso consumo energetico, elevata integrazione, dimensioni ridotte e facilità di utilizzo, installazione e manutenzione.
- Ricerca prodotti Guida: spazio = AND, | = OR, ! = NOT

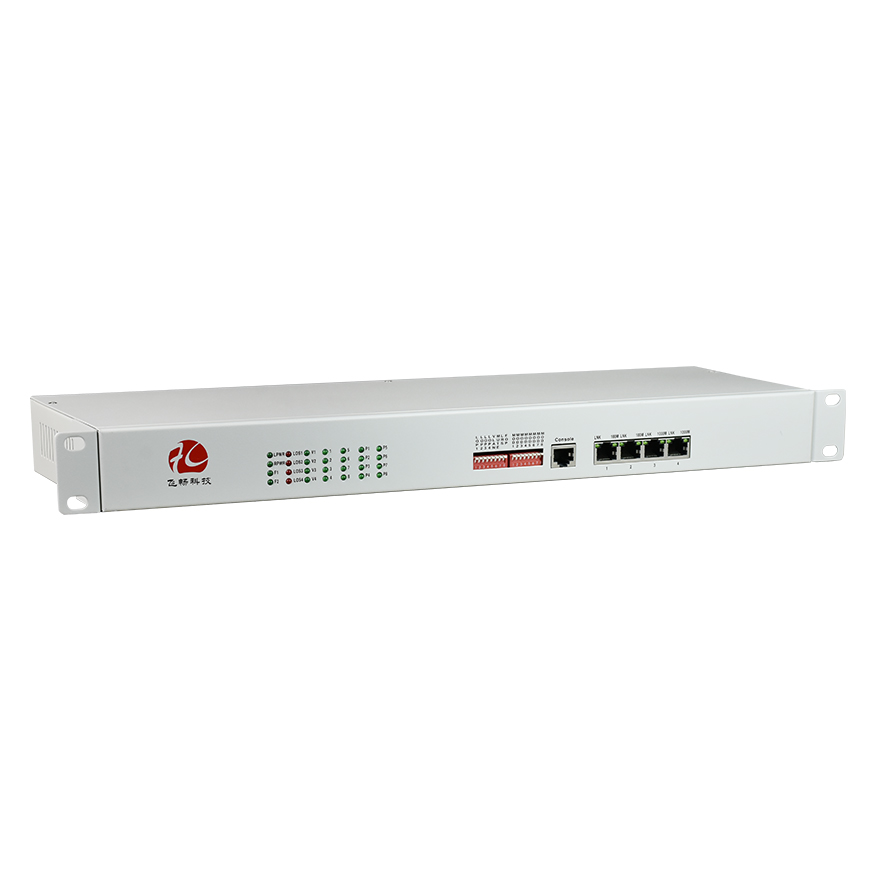

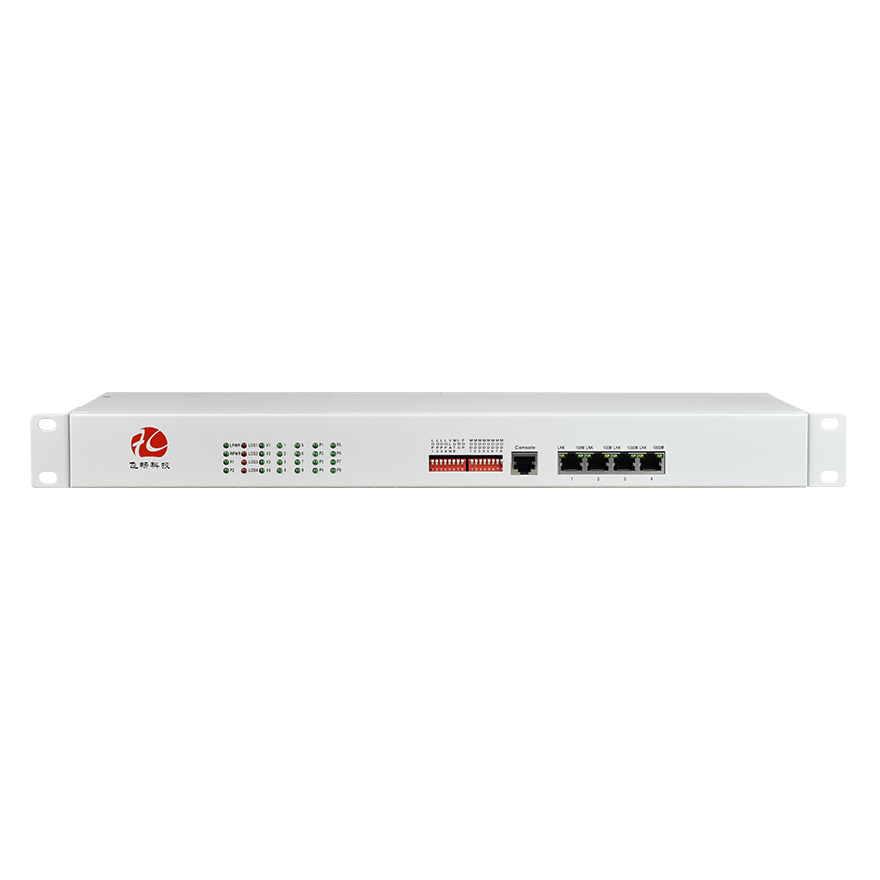

Multiplexer video a 4 canali + +4GE + voce a +8 canali + seriale + contatti puliti
Modello
FCP-V4G4O8K8D8
Descrizione:
Questa serie di prodotti comprende apparati di trasmissione ottica multiservizio punto-punto, realizzati sulla base di un VLSI dedicato sviluppato dall'azienda.
Panoramica
Caratteristiche
● Circuito integrato basato su diritti di proprietà intellettuale propri; la larghezza di banda totale della linea in fibra ottica è di 1.5g;
● La distanza di trasmissione della porta ottica senza ripetitori può raggiungere 2-120 km; è disponibile una funzione di ridondanza delle porte ottiche 1 + 1, e la ridondanza a doppia porta ottica garantisce la continuità del servizio;
● L'interfaccia video supporta la piena compatibilità con i sistemi PAL / NTSC / SECAM e una qualità di trasmissione di livello broadcast;
● Le 4 interfacce Ethernet sono a 10 / 100 / 1000m, con adattamento automatico full / half duplex; ogni porta Ethernet supporta Auto-MDIX (adattamento automatico al collegamento incrociato / diretto);
● Ethernet 100M supporta la trasmissione di pacchetti extra-lunghi VLAN, può essere abbinata a switch che supportano il protocollo IEEE802.1Q e supporta pacchetti Ethernet jumbo frame con lunghezza massima di 10240;
● Accesso voce a 1-8 canali, con supporto per la visualizzazione dell'identificativo del chiamante / la tariffazione mediante inversione di polarità / la funzione fax; la porta voce supporta FXO / FXS / EM a due o quattro fili / audio a due o quattro fili / interfaccia per telefono a magneto; la porta FXO si collega al centralino a controllo programmato e la porta FXS al telefono dell'utente;
● È possibile collegare 1-16 canali a contatto pulito oppure 1-8 canali di interfacce seriali RS232 / 422 / 485;
● È possibile selezionare un'interfaccia di gestione console e un'interfaccia di gestione SNMP;
● La protezione contro i fulmini di tutti i tipi di interfaccia è conforme allo standard iec61000-4-5 (10 / 700 μs): modo differenziale: 6kV, impedenza (40 Ω); modo comune: 6kV, impedenza (40 Ω);
● Sono disponibili diverse modalità di alimentazione: AC220V, dc-48v / DC24V, ecc.; sono supportate le modalità a doppia alimentazione AC + DC, AC + AC, DC + DC e altre.
Parametri
● Fibra
Porta ottica: 1, 2 (backup ottico 1+1)
Velocità della porta ottica: 1.25G
Fibra ottica: monofibra e doppia fibra
Interfaccia in fibra: FC/SC/ST/LC (SFP)
Lunghezza d'onda: 850nm/1310nm multimodale; 1310nm/1550nm monomodale
Distanza di trasmissione senza ripetitori: 20~120Km
Potenza di trasmissione tipica:
Monomodale 1310/1550nm: ≥-9dBm
Multimodale 850nm: -18dBm
Multimodale 1310nm: -25dBm
Intervallo di sensibilità accettabile: -28dBm~- 40dBm
● Interfaccia video
Larghezza di banda video: 5hz-10mhz
Livello del segnale: 1Vp-p (valore tipico)
Frequenza di campionamento: 16.4m
Impedenza del segnale: 75 Ω
Interfaccia fisica: BNC (compatibile con PAL, NTSC, SECAM)
Guadagno differenziale (DG): < 1.3% (tip.)
Fase differenziale (DP): < 1.3% (valore tipico)
SNR: ＞ 63dB (ponderato)
● Ethernet 10/100/1000M
Protocollo: conforme a IEEE 802.3, IEEE 802.1Q (VLAN)
Velocità: 10/100M adattiva, full/half-duplex completamente adattivo
Tabella degli indirizzi MAC: può apprendere 4096 indirizzi MAC
Interfaccia fisica: presa RJ45, supporto Auto-MDIX
(adattamento automatico a cavi incrociati/diretti)
● Audio a 2/4 linee
Guadagno A/D: 0dB;
Guadagno D/A: 0dB
Impedenza di ingresso a 2 / 4 fili: 600 Ω
● Interfaccia seriale
Standard:
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
Interfaccia:
RS-422: TxD+ TxD- RxD+ RxD-
RS-485 a 4 fili: TxD+ TxD- RxD+ RxD-
RS-485 2 fili: A (corrispondente a TX+) B (corrispondente a TX-) massa
RS-232: RXD TXD Massa del segnale
- Contatto pulito
Tipo di interfaccia di uscita: uscita a contatto pulito con relè di segnale
Tempo di risposta: uscita a contatto pulito con relè di segnale: < 1.2ms
Segnale di commutazione: uscita a contatto pulito con relè di segnale 36VDC / 0.5A
Frequenza massima di commutazione: 50Hz
● Caratteristiche elettriche e meccaniche
Alimentazione del sistema: CA 180V ~ 260V; CC – 48V; CC + 24V
(è supportata la doppia alimentazione ridondante)
Consumo energetico: ≤ 10W
Struttura esterna: 485 (lunghezza) x 200 (larghezza) x 45 (altezza) mm, formato rack da 19 pollici, 1U
Peso: 3.8kg/unità
● Ambiente operativo
Temperatura di esercizio: -10 °C – +60 °C
Temperatura di stoccaggio: -40 °C – +85 °C
Umidità di esercizio: 0% – 95% (senza condensa)
MTBF: >100,000 ore
Specifiche
|
Codice prodotto |
FCP-V4G4O8K8D8 |
|
Descrizione delle funzioni del prodotto |
Trasmissione su fibra di 1-4 canali video, 1-8 interfacce voce; 1-16 canali a contatto pulito / 1-8 interfacce RS232-422-485; 4 interfacce Ethernet GE (larghezza di banda condivisa di 1000m) |
|
Interfaccia |
1-4 canali video, 1-8 interfacce voce; 1-16 canali a contatto pulito / 1-8 interfacce RS232-422-485; 4 interfacce Ethernet GE (larghezza di banda condivisa di 1000m), 2 porte in fibra |
|
Alimentazione |
AC220V / DC-48V / DC+24V (opzionale) |
|
dimensioni |
(L×P×A) 485*140*45mm, formato da 19 pollici, 1U |
|
Peso |
3.8Kg/pezzo |
Applicazione
Prodotti correlati
Documentazione e verifica del progetto — FCP-V4G4O8K8D8
Prima di ordinare o effettuare il cablaggio, confermare il modello e la configurazione esatti, la piedinatura delle interfacce, la compatibilità ottica o di rete, l'alimentazione in ingresso e le condizioni di installazione. Le configurazioni opzionali non sono intercambiabili.
Consulta i documenti tecnici FCTEL · Richiedi la scheda tecnica aggiornata e lo schema di cablaggio specifici del modello
