Convertitore RS1/RS232/RS422 a Ethernet a 485 porta

Questo convertitore RS232-Ethernet su guida DIN ha un livello di protezione IP40 e fornisce funzionalità di rete immediate, consentendo la gestione centralizzata di diversi dispositivi seriali e host su una rete.

Il prodotto supporta 1 canale RS-232/RS-422/RS-485 su 1 canale Ethernet da 100 Mbps e può essere installato utilizzando una guida da 35 mm o il metodo di montaggio a parete per adattarsi a diversi scenari applicativi.

Questo server seriale supporta più protocolli di rete, tra cui TCP, UDP, ARP, ICMP, HTTP, DNS, DHCP e SNMP. È dotato di funzioni di gestione complete come controllo degli accessi, configurazione rapida e aggiornamento online. Ogni porta seriale supporta fino a 4 connessioni di sessione TCP o UDP e supporta più modalità operative, come Modbus TCP, Server TCP, Client TCP, Server UDPe Cliente UDP. Il dispositivo supporta anche la gestione WEB e viene fornito con uno strumento di configurazione basato su Windows che guida gli utenti attraverso il processo di gestione e configurazione passo dopo passo, consentendo l'immediata messa in rete di dispositivi seriali con semplici impostazioni. L'interfaccia del sistema di gestione della rete intuitiva offre un funzionamento semplice e comodo, fornendo agli utenti un'esperienza eccellente.

L'hardware è dotato di un design senza ventole, a basso consumo, a temperatura e tensione ampie, e ha superato rigorosi test secondo gli standard del settore per soddisfare le esigenze degli ambienti industriali con severi requisiti EMC. Questo dispositivo può essere ampiamente utilizzato in varie applicazioni, tra cui controllo e gestione PLC, automazione degli edifici, sistemi di automazione sanitaria, strumenti di misurazione e sistemi di monitoraggio dell'alimentazione ambientale.

Il convertitore RS232-Ethernet può essere utilizzato in numerose applicazioni di controllo di rete integrate, quali:

– Produzione Automazione Industriale

– Controllo degli accessi di sicurezza: controllo degli accessi alla rete, dispositivi di allarme, allarmi di rilevamento a infrarossi e lettori di schede remoti

– Dispositivi per la casa intelligente: gateway per la casa intelligente, prese intelligenti e interruttori intelligenti

– Controller IO di rete: ingresso IO remoto industriale, controllo relè remoto

– Automazione degli edifici e monitoraggio energetico

– Apparecchiature di monitoraggio medico

● Questo convertitore da Ethernet a 232 utilizza un processore ARM Cortex-M4 con una frequenza di 192 MHz.

● supporta 1 porta Ethernet 100 Mbps, e Ethernet supporta 10/100base-T(X) adattivo. Supporta la negoziazione automatica (Auto-Nego Full&half duplex) e il rilevamento automatico dell'incrocio (MDI/MDIX).

● fornisce 1 porta seriale RS232/422/485 e supporta 300bps-921600bps comunicazione non bloccante a velocità di linea. Supporta la corrispondenza automatica della scansione della velocità in baud e la velocità in baud definita dal cliente.

● La porta dati seriale è conforme agli standard RS-232/RS-485/RS-485 e tutte e tre le interfacce possono essere impostate su diverse modalità bus tramite DIP switch.

● L'interfaccia seriale supporta interfacce in fibra, tra cui 1310nm monomodale, 1310nm multimodale e 850nm multimodale; ST/FC/SC è opzionale.

● supporta più modalità operative, tra cui Modbus TCP, Server TCP, Client TCP, Server UDPe Cliente UDP.

● Conversione trasparente di Da Modbus-RTU a Modbus-TCP consente la lettura dei dati del dispositivo seriale tramite la rete.

● supporta il monitoraggio dello stato e dei parametri della porta seriale, rendendo chiaro a colpo d'occhio lo stato della comunicazione.

● supporta la comunicazione gateway e tra router, la modalità di accesso al driver della porta seriale virtuale e la riconnessione automatica delle interruzioni di rete.

● supporta impostazioni flessibili di framing dei dati seriali per soddisfare le diverse esigenze degli utenti in termini di frammentazione dei pacchetti.

● supporta l'accesso al programma applicativo TCP/IP SOCKET standard e supporta connessioni multiple, consentendo a un massimo di 4 utenti di monitorare o gestire simultaneamente dispositivi seriali.

● In modalità UDP, supporta la comunicazione tra uno o più dispositivi, consentendo a più utenti di monitorare o gestire simultaneamente dispositivi seriali.

● supporta più metodi di configurazione, tra cui strumenti di configurazione Windows, configurazione porta seriale e configurazione WEB. Supporta anche la gestione di rete SNMP.

● supporta gli aggiornamenti del firmware del sistema locale e remoto.

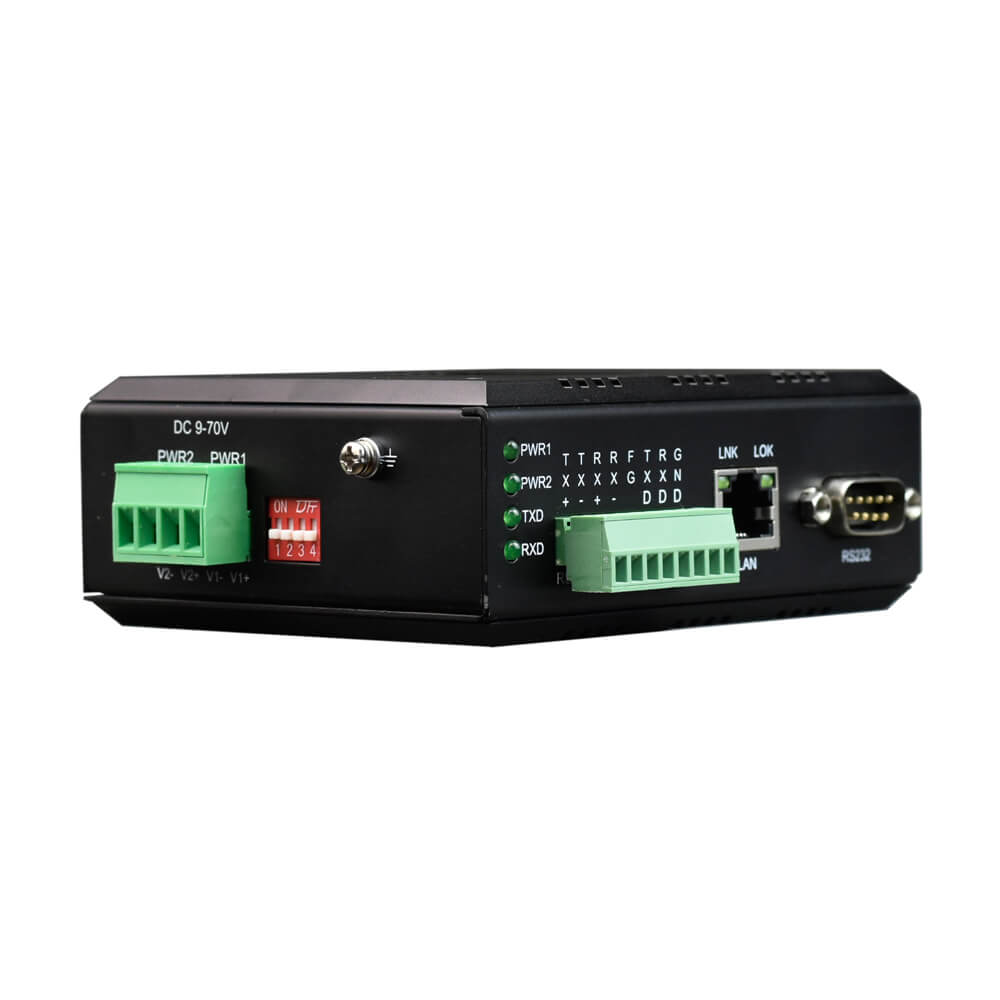

● Quando si utilizza una doppia alimentazione CC:

  ♦ può essere alimentato da un'ampia gamma di alimentatori DC9-55V o AC7-50V e l'alimentatore è dotato di funzione di rilevamento automatico della polarità, eliminando la necessità di distinguere tra poli positivi e negativi durante l'installazione.

  ♦ supporta l'isolamento interno, doppi ingressi di alimentazione ridondanti e protezione da connessione inversa.

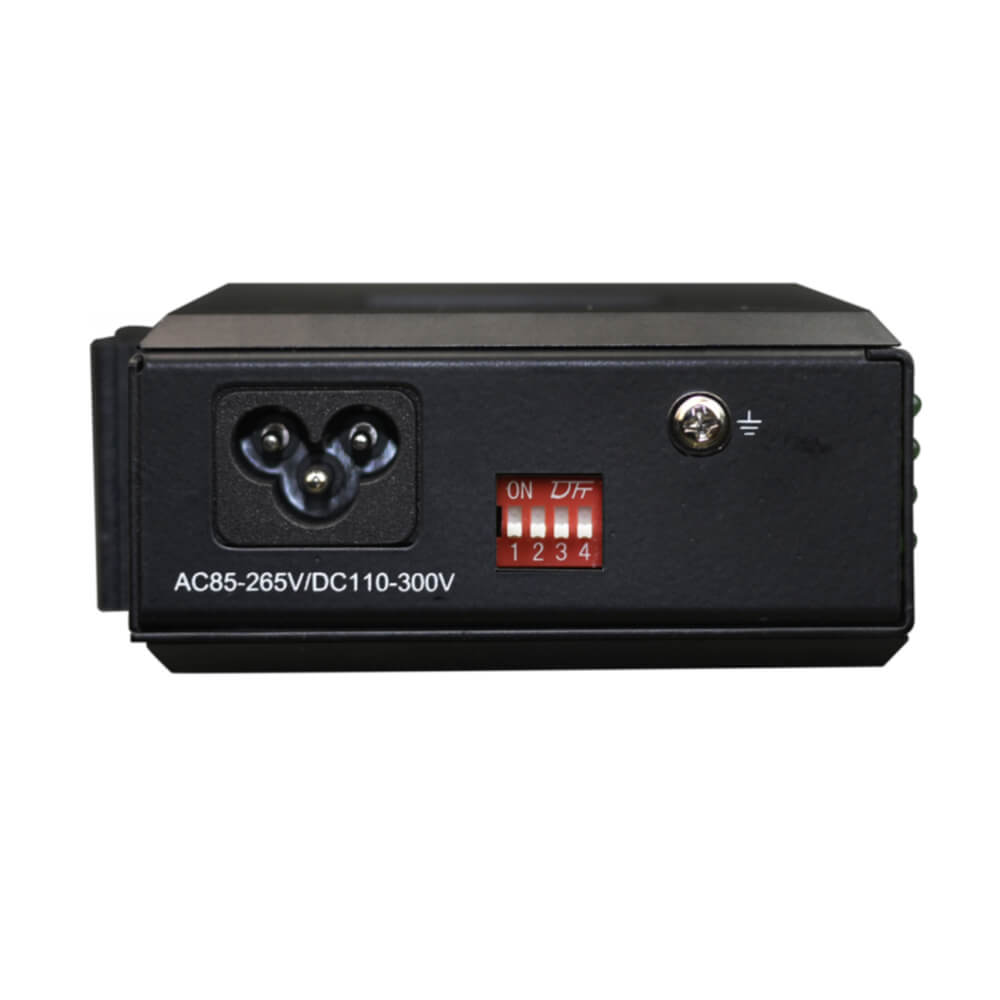

● Quando l'alimentazione CA:

  ♦ ingresso ad ampio intervallo di CA ~ 85-265 V o CC 110-300 V.

● L'alimentatore supporta la protezione da sovraccarico e soddisfa i requisiti di compatibilità elettromagnetica di livello industriale 4. È inoltre dotato di una forte protezione dai fulmini: fulmini, resistenza all'alta tensione per induzione, protezione da sovratensione, ecc.

● un design senza ventole e con dissipazione del calore efficiente, che riduce i tempi di riparazione.

● un guscio in lega di alluminio anodizzato con grado di protezione IP40, in grado di resistere ad ambienti difficili.

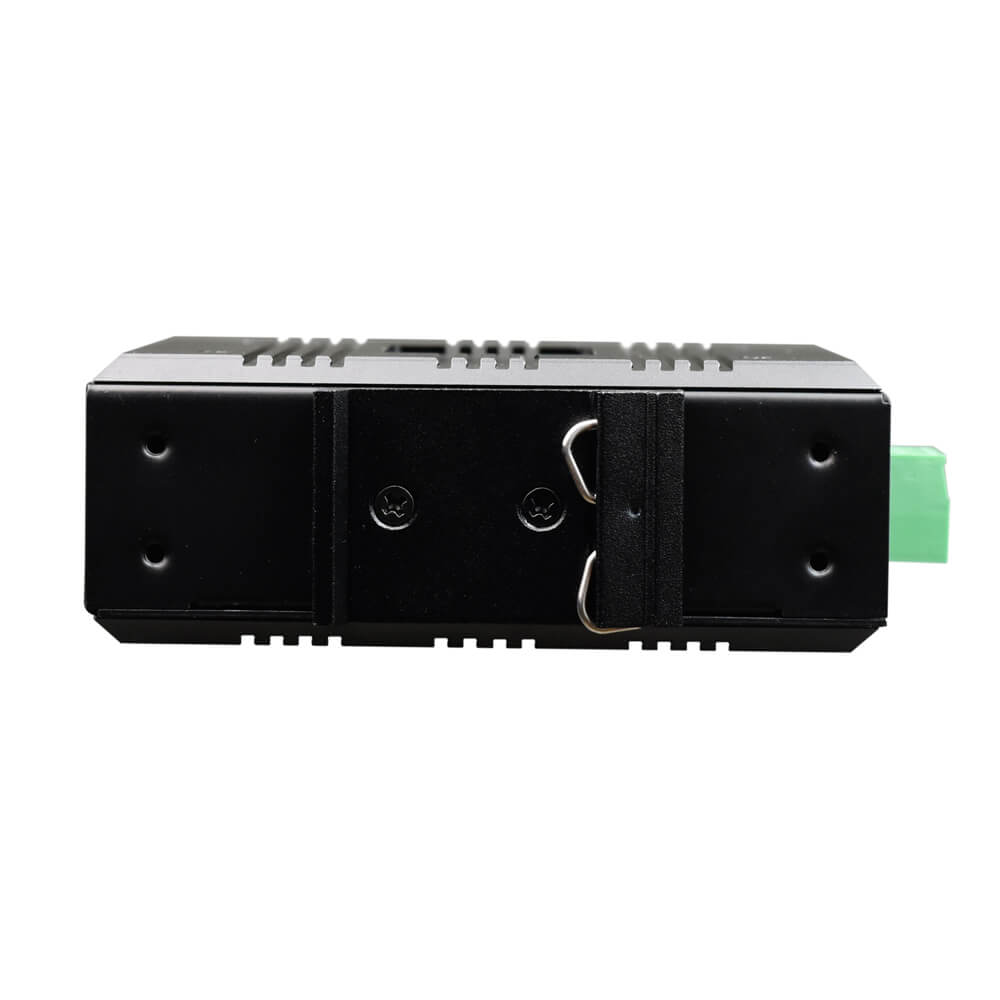

● Montaggio su guida DIN o a parete.

● Ampia temperatura: -40℃~ +85℃.

● ha superato il test di burn-in al 100%.

● Porta seriale

Standard:

   EIA/TIA-232 RS-232 (ITU-T V.28)

   EIA/TIA-422 RS-422 (ITU-T V.11)

   EIA/TIA-485 RS-485 (ISO/IEC8284)

Interfaccia seriale:

   RS-422: TxD+ TxD- RxD+ RxD-

   RS-485 4 fili: TxD+ TxD- RxD+ RxD-

   RS-485 2 fili: A(TX+) B(TX-) Terra

   RS-232:

Terminale: RXD TXD GND

DB9 (maschio): RXD TXD GND, CTS, RTS

● Porta Ethernet (10/100 milioni)

Protocollo: IEEE 802.3, IEEE 802.1q (VLAN)

tasso: 10/100M autoadattativo, full/half duplex completamente autoadattativo

Tabella degli indirizzi MAC: può apprendere 4096 indirizzi MAC

Interfaccia fisica: RJ45, supporta Auto-MDIX

● Lavorando Eambiente

lavoro Temperature: -40 ℃ - + 85 ℃

Archiviazione Temperature: -40 ℃ - + 85 ℃

lavoro Humidità: 0% — 95% (senza condensa)

MTBF: > 100,000 ore
