E1 오디오 코덱은 디지털 처리 칩과 대규모 FPGA, 디지털 코덱 변환 및 클록 복구 기술로 설계되었습니다. 이 장치는 방송 소스 전송에 적합합니다. 오디오 인코더는 입력 스테레오 오디오 신호를 A/D 디지털 코덱 변환 또는 데이터 형식으로 변환한 다음 다시 프레임하여 직렬 데이터 스트림을 형성하고 E1 포트에서 출력합니다.
● 이 기계는 단일 보드 설계입니다.
● FPGA, 디지털 인코딩 및 디코딩, 클록 복구 기술을 사용하여 높은 집적도와 안정성을 구현합니다.
● 오디오 인터페이스는 XLR 카드 밸런스 인터페이스이며, 오디오 전원은 고출력 토로이달 변압기 ±18V 전원 공급 방식을 사용하여 높은 다이내믹 레인지를 제공합니다.
● 고급 디지털 처리, 클록 복구, 디지털 코덱 칩을 사용하여 성능이 더욱 뛰어납니다.

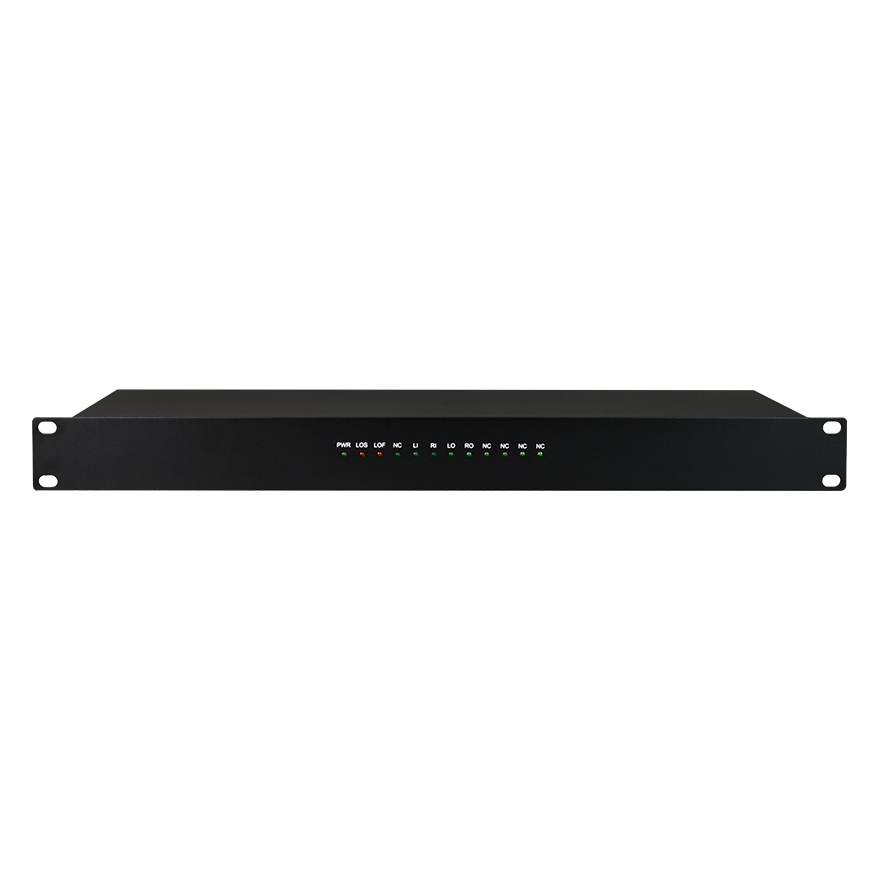

● 패널에는 E1, 디지털 오디오 및 스테레오 신호의 작동 상태를 실시간으로 표시하는 LED 표시등이 있습니다.
● SDH, PDH, 마이크로파 2M 채널, 오디오 소스의 지점 간 전송을 사용합니다.
● E1 인터페이스를 갖춘 디스펜서는 오디오 소스의 과충전 방송 전송을 통해 구현될 수 있습니다.
● 도, 시, 군, 면 단위의 네트워크에 적용하여 오디오 소스의 초장거리 전송을 구현합니다.
● E1 인터페이스는 G.703 권장 사항을 준수하며, 완전 디지털 클록 복구 및 원활한 위상 고정 기술을 지원합니다.
● 오디오 인터페이스는 IEC61000-4-5(8/20μS) 규격을 준수하며, 차동 모드는 6kV, 임피던스(2Ω), 공통 모드는 6kV, 임피던스(2Ω)입니다.
● 다양한 전원 모드 옵션: AC220V, DC-48V/DC24V 등.
● 오디오
신호 레벨: 0.5-4Vp-p
입력/출력 임피던스 : 600Ω (비평형 또는 평형)
AD/DA-비트 폭: 24비트
샘플링 주파수: 128K
대역폭: 20Hz-20KHz
총 고조파 왜곡률: <1%
잡음 비율(SNR): > 85dB

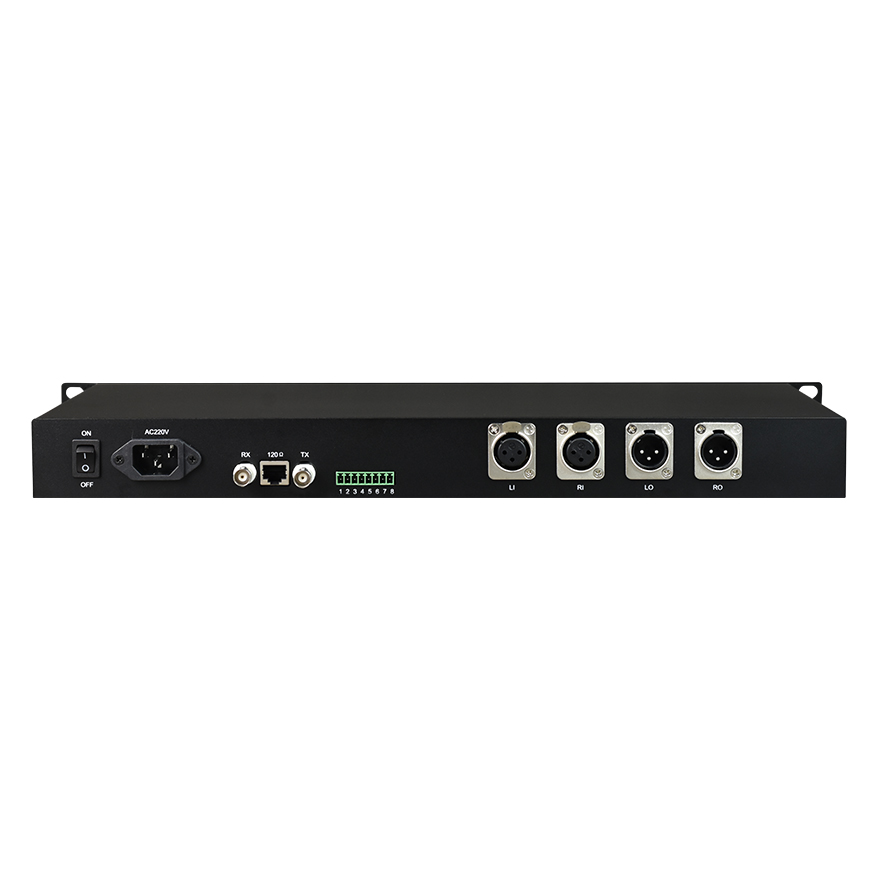

연결단자 : XLR(XLR) 밸런스드 인터페이스
● E1 인터페이스
E1 인터페이스 프로토콜: ITU-T G.703,
인터페이스 속도: 2048Kbps±50ppm
인터페이스 코드: HDB3;
E1 임피던스: 75Ω(불평형 L9), 120Ω(평형 RJ45);
지터 허용 범위: 프로토콜 G.742 및 G.823에 따름
허용 감쇠량: 0~6dBm
● 전기적, 기계적 특성
전압: AC165V ~ 265V; DC -48V; DC + 24V
전원 : ≤5W
● 환경지표
작동 온도 : -10℃ – +70℃
보관온도 : -40℃ – +85℃
습도: 0% -95% (비응축)
MTBF: > 100,000시간
|
모델 |
FCA-E1A1-B |
|
기능 설명 |
E1 오디오 코덱은 하나의 E1에서 1채널 스테레오 오디오를 전송할 수 있습니다. |
|
포트 설명 |
1채널 스테레오 오디오 인터페이스; 1*E1 인터페이스 |
|
출력 |
AC180V ~ 260V; DC -48V; DC + 24V |
|
외형 치수 |
19인치 : 483(폭) X 140(깊이) X 44(높이) mm |
|
중량(평량) |
1.45KG |
