3G HD-SDI 파이버 컨버터는 단일 모드 파이버를 통해 16Gbps HD-SDI 비디오 신호 3개 채널을 전송해 장거리 양방향 전송이 가능합니다.
HD SDI-광섬유 변환기는 디지털 코딩 기술을 채택하여 단일 모드 광섬유를 통해 16Gbps HD-SDI 비디오 신호 3채널을 전송하여 장거리 양방향 전송이 가능하며, 왜곡이나 중계 없이 최대 80km까지 신호를 전송할 수 있습니다.
3G bps HD-SDI HDTV 광 트랜시버의 신호 형식은 270mbps에서 2.97gbps까지입니다. 3G bps HD-SDI 비디오 광 트랜시버 시스템은 SMPTE424M, SMPTE292, SMPTE344M, SMPTE259M, DVB-ASI(270M) 등과 같은 디지털 TV 형식의 신호를 지원합니다.

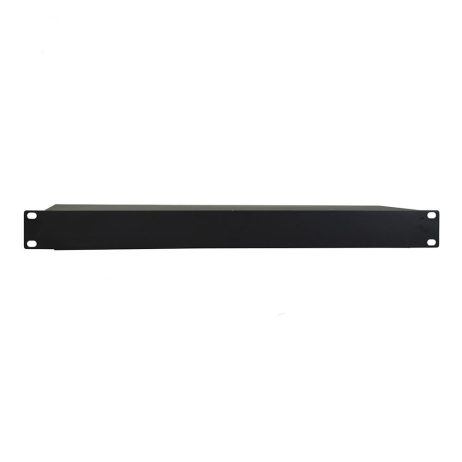

● 이 HD SDI-광섬유 변환기는 전체 알루미늄 재질에 양극 산화 처리된 19인치 1U 랙 마운트형으로 설계되었습니다.
● 비디오 신호 입력이 한쪽 끝에 있고 비디오 신호 출력이 다른 쪽 끝에 있는 형태로 한 쌍으로 사용됩니다.
● SD, HD 및 3G 입력에 대한 자동 감지를 지원하며, 270Mbit/s ~ 3Gbit/s의 대역폭을 지원하고, 새로운 FULL HD 1080P/60HZ 3Gbps HD-SDI 포맷 신호의 경우 최대 80km의 전송 거리를 지원합니다.
● SMPTE 424M(2.97Gbps/s), SMPTE 292M(1.485Gbps/s), SMPTE 344M(540Mb/s), SMPTE 259M(360Mb/s) 및 DVB-ASI(270Mb/s)와 호환됩니다.
● 송신기는 자동 케이블 이퀄라이제이션 기능을 갖추고 있으며 80M:2.97Gb/s, 140M:1.485Gb/s 및 250M:270Mb/s 전송을 지원합니다.
● 송신기와 수신기 모두 SDI 신호 입력 상태를 표시하는 LED 표시등이 장착되어 있습니다.
● 비디오 인터페이스는 3단계 낙뢰 보호 기능을 제공하며 ITU-T K.21(10/700 μS) 공통 모드 테스트(6KV 임피던스(40 Ω))를 통과할 수 있습니다.
● 이 3G HD SDI-광섬유 변환기는 AC 220V 또는 DC -48V/+24V 전원으로 작동할 수 있습니다.
● 섬유질
광포트 : 1
섬유 : 단일 섬유
커넥터: FC
파장 : 1310nm-1610nm 단일모드
릴레이 없이 전송 거리: 0~80Km
일반적인 전송 전력: 단일 모드 100uw — 0.93mw
비디오 대역폭: 270Mb/s-2.97Gb/s
TV 신호 표준: SMPTE 424M, SMPTE 292M, SMPTE 344M, SMPTE 259M 및 DVB-ASI
반사 손실: >15DB
평형화: 250m @ 270Mbit/s, 140m @ 1.485Gbit/s, 80m @ 2.97Gbit/s
인터페이스: 75옴 BNC
작동 온도: -10 ° C – +60 ° C
보관 온도: -40 ° C – +85 ° C
작동 습도: 0% – 95% (결로 없음)
MTBF: >100,000시간
제품 모델 |
FCVH-V16b |
기능 설명 |
광섬유를 통한 16채널 3Gbps HD-SDI 신호 전송 |
포트 설명 |
1개의 파이버 인터페이스, 16채널 3Gbps HD-SDI 인터페이스 |
전원 공급 장치 |
AC220V / DC-48V / DC+24V |
제품 크기 |
크기: 485mm(길이) x 200mm(너비) x 45mm(높이) |
중량(평량) |
1.25kg / 종 |
