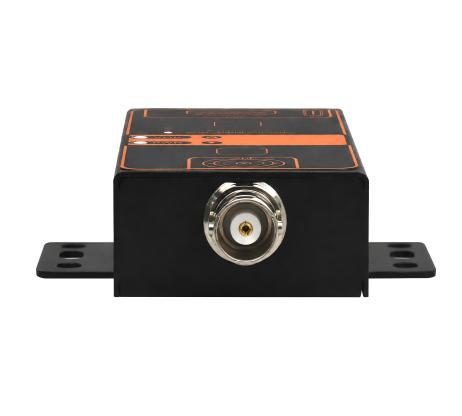

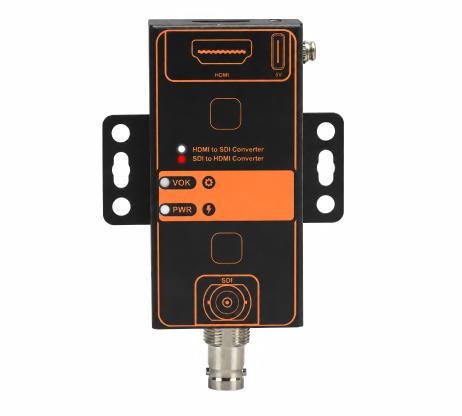

립스틱형 1채널 3G HD-SDI-HDMI 변환기 FC-056202

373 +1

문의하기

모델 FC-056202

설명 :

회사 개요

모델 번호: FC-056202

본 제품은 방송 및 전문 비디오 제작 분야에 특화된 3G/HD/SD-SDI-HDMI 신호 변환기입니다. 고도로 집적된 디지털 변환 칩과 방송급 직렬 처리 칩을 결합하여 단일 SDI 신호를 HDMI 신호로 손실 없이 변환합니다.

기능

● 저지터: 독자적인 직렬화 기술을 사용하여 출력 신호 지터를 일반 소비자용 칩보다 훨씬 낮게 유지함으로써 더 먼 거리에서도 안정적인 SDI 케이블 전송을 가능하게 합니다.
● 통합 3G-SDI 역직렬화기 및 HDMI 송신기: 딥 컬러 처리를 지원하여 비디오 변환 후 정확한 색상 재현을 보장합니다.
● 신호 컨디셔닝: Semtech의 GS2972 기술을 활용하여 입력 SDI 신호의 클록 복구 및 구동력 향상을 수행함으로써 후속 계단식 단계의 전송 거리를 확장합니다.
● 오디오 디임베딩: SDI 스트림에서 내장된 오디오를 자동으로 추출하여 HDMI 출력용으로 인코딩합니다. 멀티채널 LPCM 오디오를 지원합니다.
● 입력 사양: 3G/HD/SD-SDI 신호를 자동으로 감지하고 식별합니다.
● 출력 사양: HDMI 1.4 출력 1개 (모니터 또는 TV 연결용).
● 리클럭킹: 신호 지터를 효과적으로 최소화하기 위해 고성능 클록 복구 회로가 내장되어 있습니다.
● 오디오 동기화: 오디오 및 비디오 신호를 지연 없이 실시간으로 동시에 변환합니다.
● 해상도 지원: 최대 1080p @ 60Hz(3Gbps) 해상도를 지원합니다.
● 산업 등급 보호:
정전기 방전(ESD) 보호 및 서지 억제 기능을 갖추고 있어 방송 차량 및 장비실과 같은 까다로운 환경에서 사용하기에 적합합니다. 상태 표시기: 전원 및 신호 잠금 상태를 나타내는 LED 표시등이 있습니다.
● 낙뢰 보호: 비디오 인터페이스는 ITU-T K.20(10/700 µs) 테스트, 특히 공통 모드 테스트(소스 임피던스 40 Ω에서 6kV)를 통과할 수 있는 레벨 3 낙뢰 보호 기능을 제공합니다.
● 전원 공급: Type-C 포트를 통해 5V 전원 입력을 지원합니다.
● 팬리스 설계: 가동 중지 시간 및 유지 보수 요구 사항을 최소화하기 위해 매우 효율적인 수동 냉각 방식을 채택했습니다.
● 설치 옵션: 35mm DIN 레일 장착 및 벽면 장착을 모두 지원합니다.
● 적용 시나리오:
- 스튜디오/세트 모니터링: 전문가용 비디오 카메라의 SDI 신호를 저렴한 대형 HDMI 디스플레이에서 모니터링할 수 있도록 변환합니다.
- 방송 및 미디어: 생방송 스튜디오 내에서 신호 분배 및 변환에 사용됩니다.
- 보안 및 감시: 고화질 SDI 감시 카메라를 HDMI 호환 레코더 또는 모니터에 연결합니다.

파라미터

항목	매개 변수 세부 사항
모델 번호	FC-056202
입력 인터페이스	1 x BNC (SD/HD/3G-SDI)
출력 인터페이스	HDMI 타입 A 1개
SDI 표준	SMPTE 424M(2.97Gbps/s), SMPTE 292M(1.485Gbps/s), SMPTE 344M(540Mb/s), SMPTE 259M(360Mb/s) 및 DVB-ASI(270Mb/s)
SDI 비율	2.970Gbit/s, 1.485Gbit/s, 270Mbit/s
HDMI 버전	HDMI 1.4 / HDCP 1.2 호환
지원 해결(SDI)	525i, 625i, 720p@24/25/30/50/60, 1080i@50/60, 1080p@24/25/30/50/60
색 공간	입력: YCbCr 4:2:2 / 출력: RGB 4:4:4, YCbCr 4:4:4 / 4:2:2
오디오 출력	내장형 HDMI 2.0/5.1/7.1채널 LPCM 오디오
루프 출력 품질	리클럭킹 기능을 갖추고 있어 신호 품질이 원본 신호와 매우 유사합니다.
전송 거리(입력)	3G: 100m, HD: 200m, SD: 300m (Belden 1694A 케이블 기준)
전원 공급 솔루션	직류 5V/1A (C 타입 전원 공급 장치); 전류 < 500mA
작동 온도	-10 ° C ~ 60 ° C
하우징 재질 / 장착 방식	금속 차폐 케이스 / 벽걸이형 또는 DIN 레일 장착형
제품 크기	치수: 80mm(L) x 40mm(W) x 20mm(H)
중량(평량)	0.011 키로그램/개
