이 장치는 역다중화 기술을 사용하여 여러 E1 회선을 묶어 4*10/100M 이더넷 데이터를 전송하며, 4 E1와 100BASE-TX 간 상호 변환을 구현합니다.
이 장치는 역다중화 기술을 사용하여 여러 E1 회선을 묶어 4*10/100M 이더넷 데이터를 전송하고, 4 E1와 100BASE-TX 간 상호 변환 및 E1 채널과 이더넷 간 상호 연결을 구현합니다. 이더넷 캡슐화에는 GFP 캡슐화 방식을 사용하며 LCAS 및 LAPS를 지원합니다.
4개의 E1(75/120옴) 채널을 유연하게 구성할 수 있으며, E1의 수를 자동으로 감지하고 사용 가능한 E1를 선택하며, E1 회선 간 일정 범위의 전송 지연 차이를 허용합니다. 회선 속도 는 단일 E1의 경우 1984Kbit/s이며, 4개 채널의 대역폭은 최대 7936Kbit/s에 도달할 수 있습니다.
● 이 장치는 1-4개의 E1 회선을 통해 이더넷 데이터를 투명하게 전송하며, 총 대역폭은 최대 7936Kbit/s입니다.
● 전이중/반이중을 지원하는 4개의 10/100M 이더넷 포트를 제공하며, 완전 자동 적응 기능을 갖추고 VLAN 프로토콜과 격리 기능을 지원하여 독립적인 통신을 구현합니다.
● 각 이더넷 포트는 다이렉트 케이블과 크로스 케이블에 대한 AUTO-MDIX(자동 크로스오버 감지 및 보정)를 지원합니다.
● 4개의 E1 회선은 임의의 두 채널 간 최대 220ms의 지연 차이를 허용합니다. 지연 차이가 이 한도를 초과하면 지연 차이 한도 초과 경보가 발생하고 서비스가 중단됩니다.
● E1 인터페이스는 ITU-T G.703, G.704 및 G.823 표준을 준수하며, 시그널링 타임슬롯 사용은 지원하지 않습니다.
● 이 장치는 로컬 타이밍 모드와 E1 회선 타이밍 추종 모드를 선택할 수 있으며, E1 회선의 타이밍 소스는 신호 품질에 따라 자동으로 전환될 수 있습니다. 기본 타이밍 소스는 첫 번째 E1 회선입니다.
● ITU-T 표준 프로토콜을 준수하며, G.7041에서 권고하는 GFP-F 캡슐화, G.7042에서 권고하는 VCAT 가상 연결 및 LCAS 링크 용량 조정 방식, G.7043에서 권고하는 이더넷–nxE1 매핑, G.8040에서 권고하는 이더넷–단일 E1 매핑을 사용합니다.
● 전송 대역폭이 증가해도 이더넷 데이터는 손상되지 않습니다. 인위적인 축소로 전송 대역폭이 감소하는 경우에도 네트워크 관리를 통해 이더넷 데이터를 보호할 수 있습니다.
● 양단의 E1 분기 회선은 순번을 맞추지 않고도 연결할 수 있습니다.
● 특정 E1 분기 회선에서 단방향 장애가 발생해도 반대 방향은 계속 작동할 수 있습니다.
● 이 장치는 E1 신호 루프백의 자동 감지 및 차단 기능을 제공합니다. E1 채널에서 루프백이 감지되면 시스템은 해당 채널을 차단합니다. 루프백이 제거되면 E1 채널은 자동으로 복구됩니다.

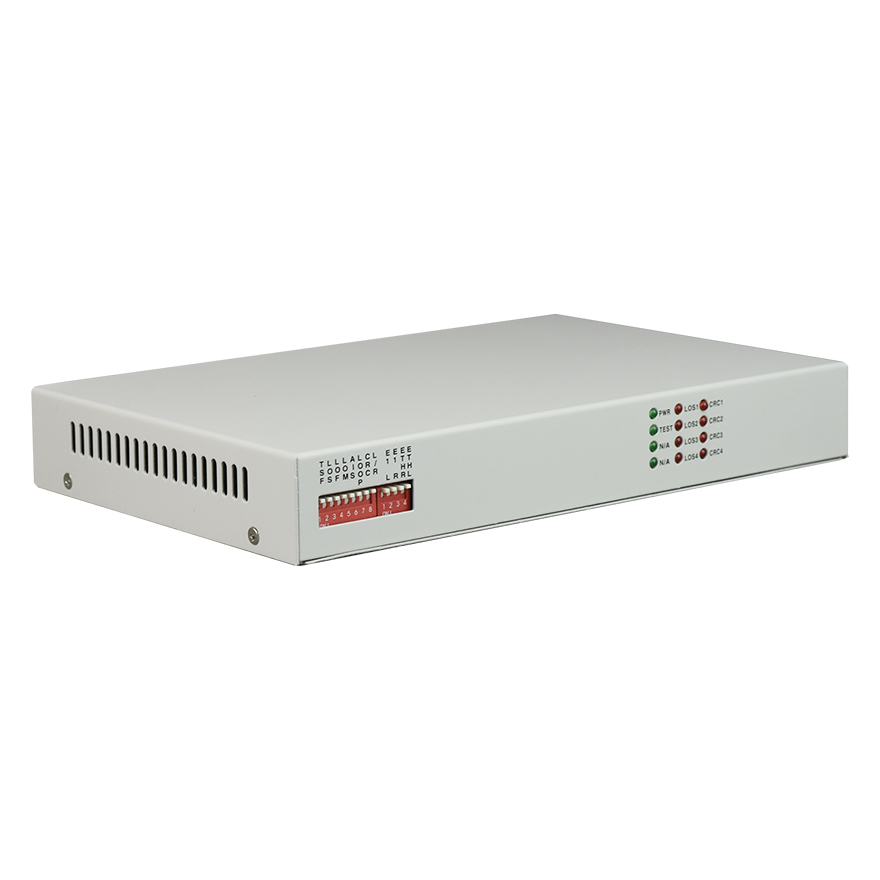

● 포괄적인 경보 표시 기능을 제공하며, 로컬/원격 경보를 표시하도록 구성할 수 있습니다.
● 이 장치는 E1 회선 시험을 편리하게 수행할 수 있도록 로컬/원격 E1 회선 측 루프백 기능을 지원합니다.
● 또한 로컬 시스템에서 원격 시스템을 재설정하는 기능을 지원합니다.
● 이 장치는 회선 유지보수를 용이하게 하기 위해 원격 인터페이스 루프백 기능용 명령을 제공합니다.
● 설치 및 시운전을 편리하게 수행할 수 있도록 콘솔 관리 인터페이스를 제공합니다(옵션).
인터페이스 표준: G.703 프로토콜 준수;
전송 속도: n*64Kbps±50ppm;
회선 코드: HDB3;
E1 임피던스: 75Ω(불평형), 120Ω(평형);
지터 성능: G.742 및 G.823 권고 준수
입력 포트 허용 감쇠량: 0~6dBm
인터페이스 속도: 10/100 Mbps, 반이중/전이중 자동 협상
인터페이스 표준: IEEE 802.3, IEEE 802.1Q (VLAN)와 호환
MAC 주소 테이블: 4096
커넥터: RJ45, Auto-MDIX 지원
작동 온도: -10°C ~ 50°C
작동 습도: 5%~95 %(결로 없음)
보관 온도: -40°C ~ 80°C
보관 습도: 5%~95 %(결로 없음)
|
모델 |
FCC-E4F4 |
|
포트 설명 |

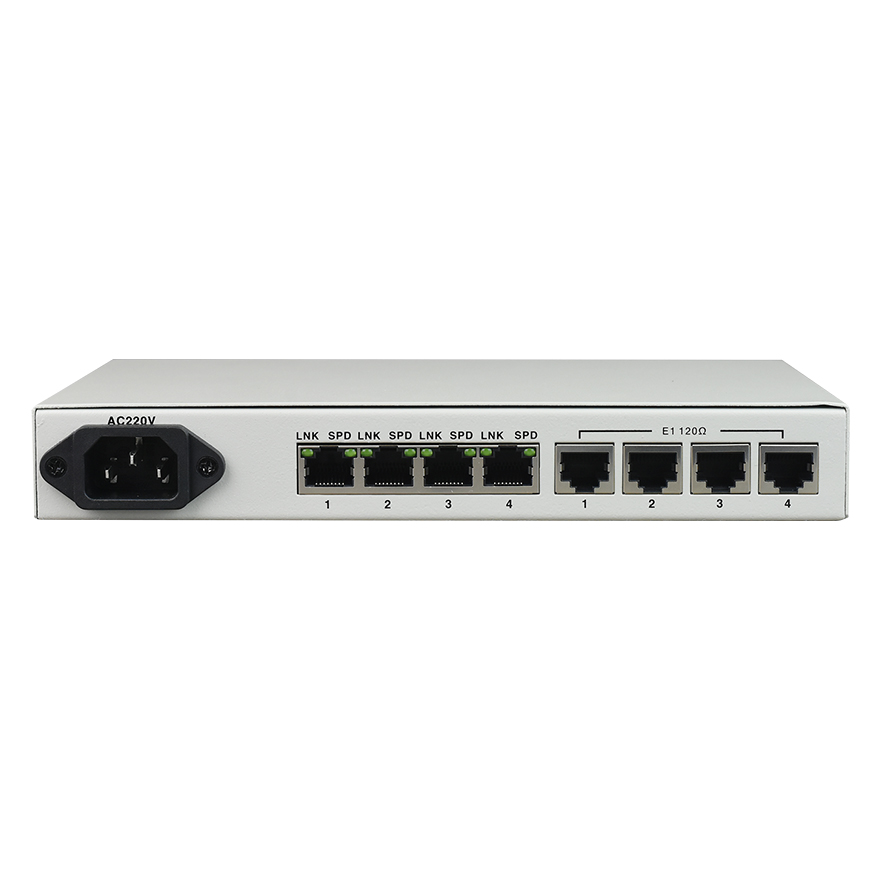

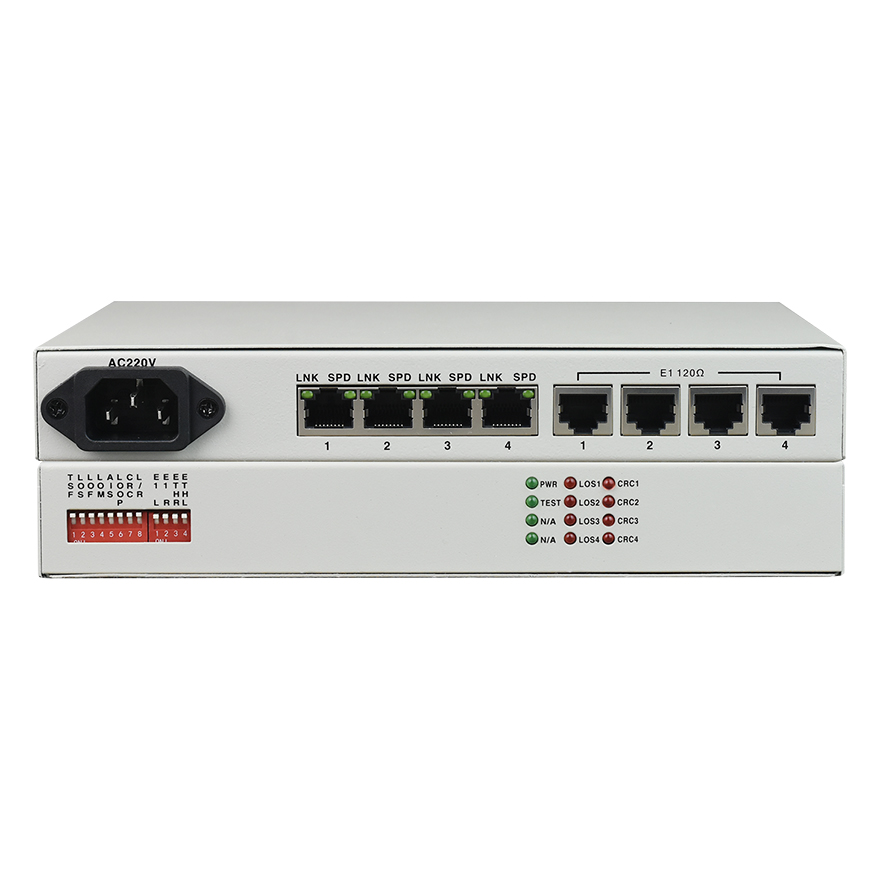

4E1 인터페이스; 4*FE 인터페이스 |
|
설명 |
4E1과 이더넷 인터페이스 간 변환 구현 |
|
전원 |
전원 공급: AC180V ~ 260V; DC –48V; DC +24V 소비 전력: ≤10W |
|
치수 |
제품 크기: 미니형 216X140X31mm(너비X깊이X높이), 개당 1.3KG |
주문하거나 배선하기 전에 정확한 모델과 구성, 인터페이스 핀 배열, 광 또는 네트워크 호환성, 전원 입력 및 설치 조건을 확인하십시오. 선택 사양 구성은 서로 대체하여 사용할 수 없습니다.
사용 장치, 인터페이스 또는 수량을 알려주시면 담당 팀이 적합한 솔루션을 선택할 수 있도록 도와드립니다.
