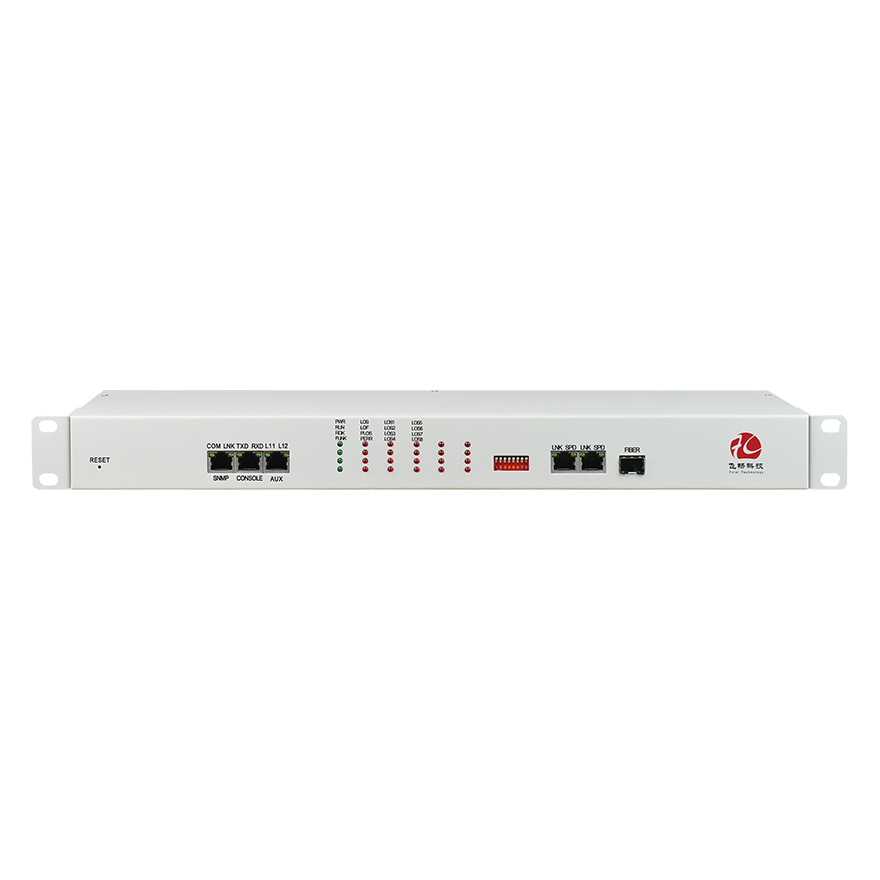

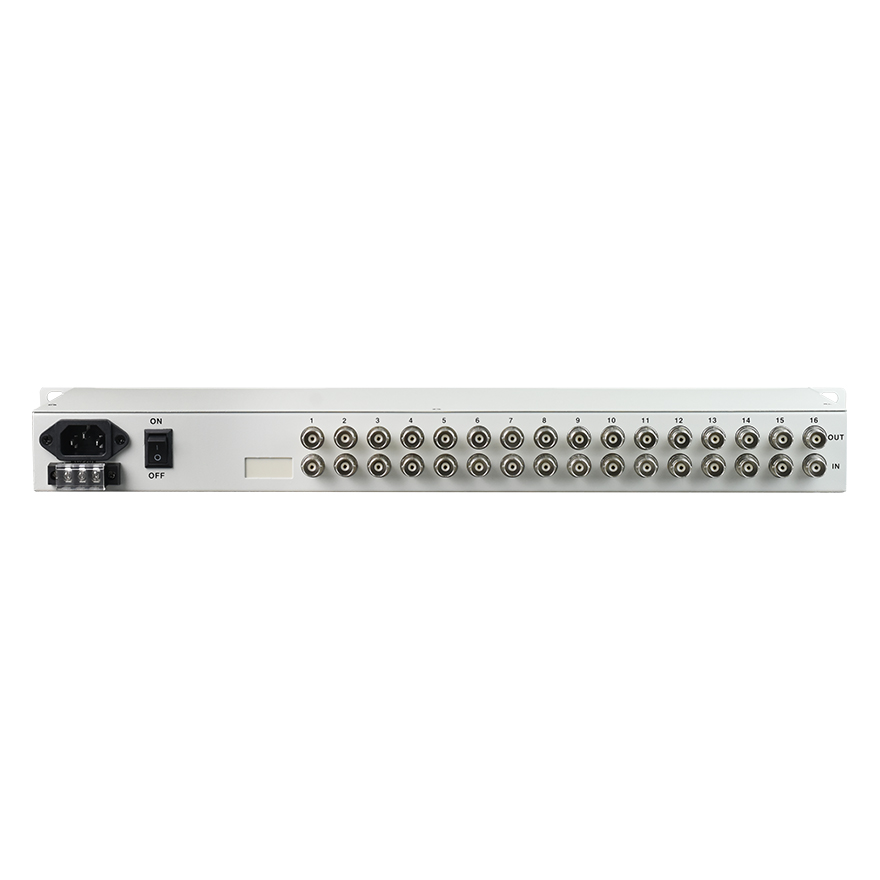

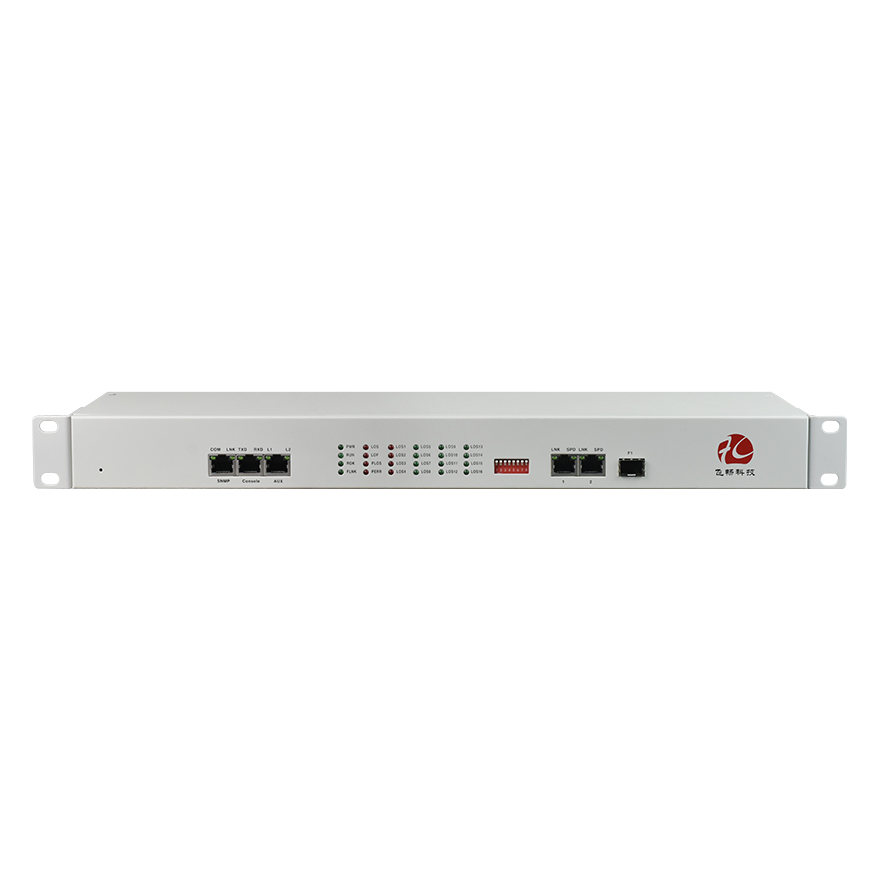

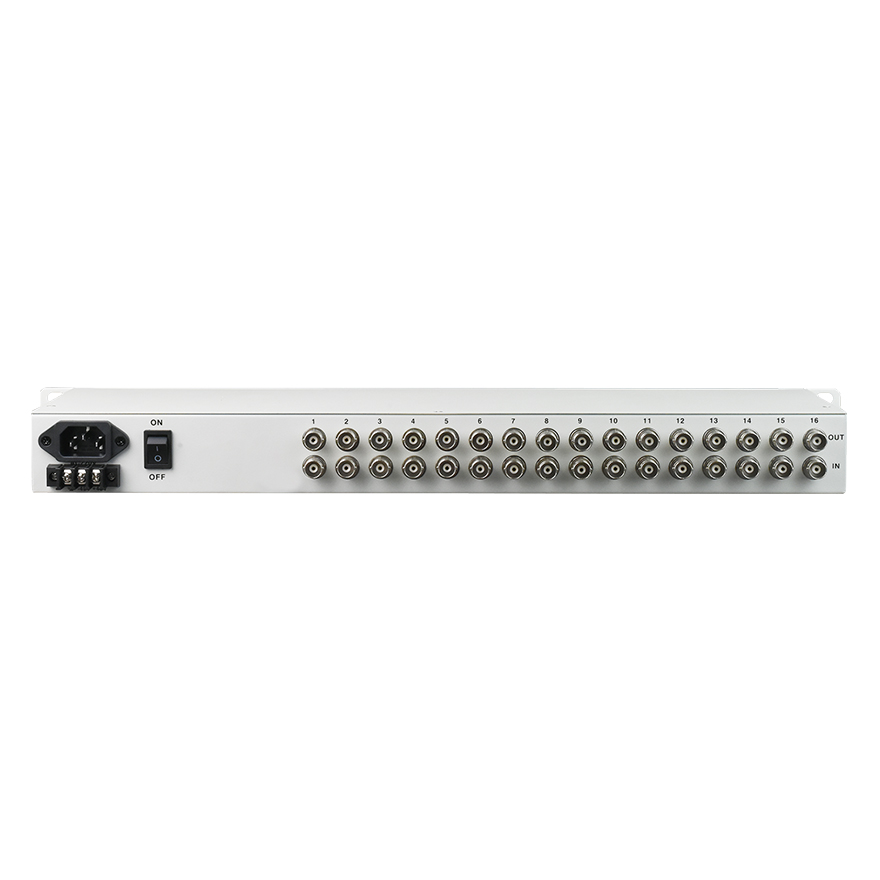

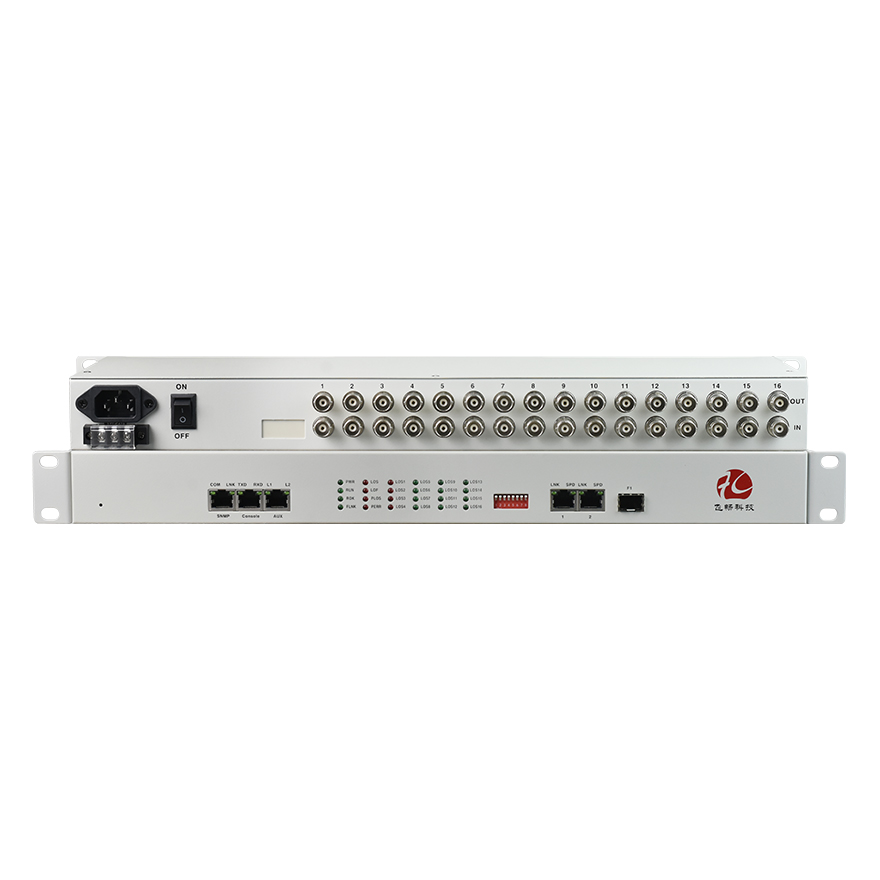

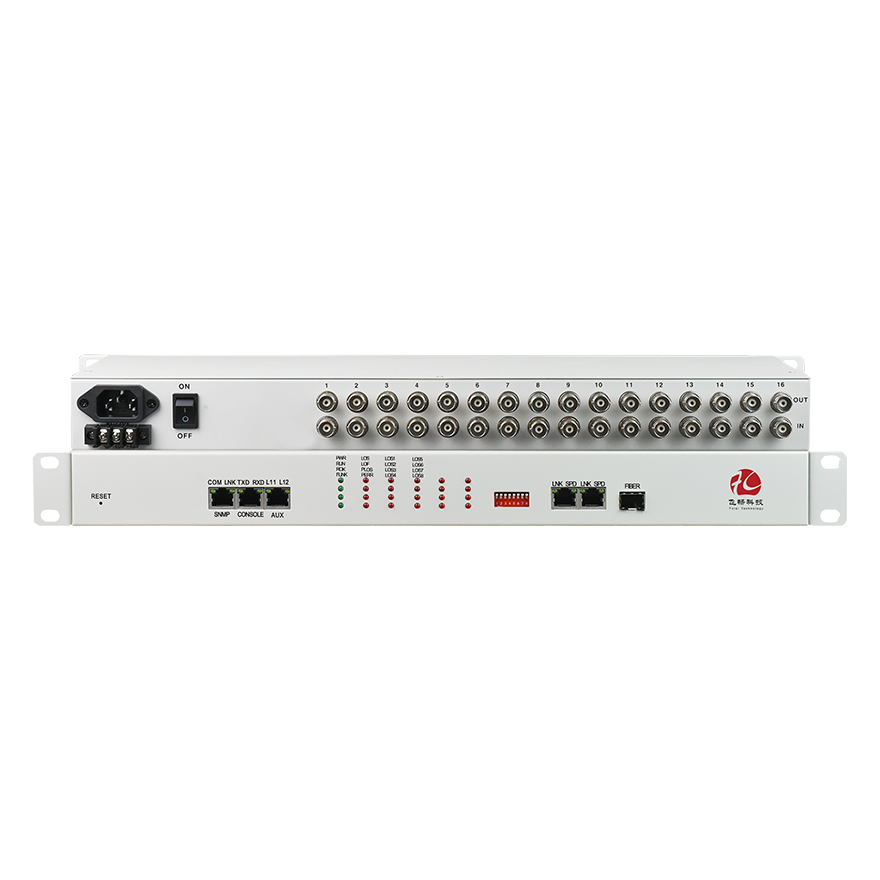

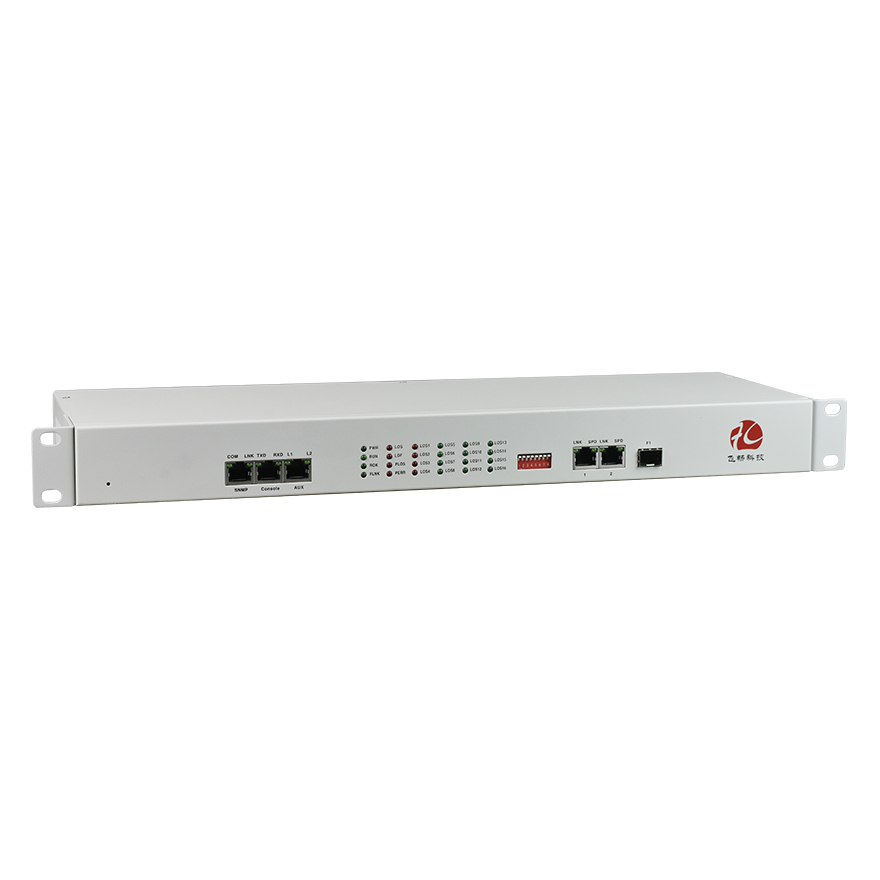

16*E1에서 3x1000Base-TX+2x1000Base-X로 변환하는 인터페이스 컨버터

16*E1에서 3x1000Base-TX+2x1000Base-X로 변환하는 인터페이스 컨버터

2,043 +1

지금 문의하기

모델 FCC-E16G3F2

설명:

이 장치는 역다중화 기술로 여러 E1 회선을 결합하여 3채널 1000BASE-TX 및 2x1000Base-X의 이더넷 데이터를 전송합니다.

개요

이 장치는 역다중화 기술로 여러 E1 회선을 결합하여 3채널 1000BASE-TX 및 2x1000Base-X의 이더넷 데이터를 전송합니다. 1~16개의 E1 회선과 이더넷 광 인터페이스 간 변환을 구현하여 E1 채널을 이더넷 광 인터페이스와 상호 연결할 수 있습니다. GFP 캡슐화를 사용하며 LCAS(링크 용량 조정 방식) 및 LAPS 프로토콜을 지원합니다. 이 장치는 1-16채널 E1 채널 구성을 지원하며, E1 회선 수를 자동으로 감지하고 사용 가능한 E1 회선을 선택할 수 있습니다. E1 회선의 전송 시간 차이를 허용하며, 단일 회선 속도는 1984Kbit/s, 4채널 이더넷 대역폭은 7936Kbit/s, 8채널 대역폭은 15872 Kbit/s이고, 16채널 대역폭은 31744Kbit/s에 도달할 수 있습니다.
이 장치는 알람 기능을 제공합니다. 안정적이고 신뢰성 있게 작동하며, 저전력 소비, 높은 집적도 및 소형 크기가 특징입니다. SNMP 네트워크 관리를 지원합니다.

특징

1~16개의 E1 회선을 통한 이더넷 데이터의 투명 전송;
이더넷 스위칭 전기 인터페이스 5개를 장착할 수 있어 별도의 이더넷 스위치가 필요하지 않습니다;
1000Base-TX는 10/100/1000M 및 전이중/반이중 자동 적응을 지원하며, VLAN 프로토콜을 지원합니다;
각 이더넷 포트는 AUTO-MDIX(크로스 케이블 및 스트레이트 케이블 자동 적응)를 지원합니다;
16채널 E1 회선에서 임의의 두 회선 간 최대 지연 차이는 220ms에 도달할 수 있습니다. 지연 차이가 220ms를 초과하면 지연 차이 초과 알람이 발생하며 서비스가 중단됩니다;
동적 이더넷 MAC 주소 목록(4096)을 내장하고 로컬 데이터 프레임 필터링 기능을 제공합니다;
E1 인터페이스는 ITU-T G.703, G.704 및 G.823을 준수하며, 시그널링 타임슬롯 사용은 지원하지 않습니다;
타이밍 모드에서는 로컬 타이밍 또는 E1 회선 타이밍 추적을 선택할 수 있으며, 신호 품질에 따라 E1 회선 타이밍 소스를 자동으로 전환할 수 있습니다. 예를 들어, 시스템의 E1 회선 타이밍 소스가 첫 번째 E1 회선인 경우, 첫 번째 E1 회선에 장애(심각한 알람 LOS / AIS / LOF / CRC4 또는 신호 루프백 발생)가 발생하고 두 번째 E1 회선이 정상 작동하면 시스템은 두 번째 E1 회선을 추적하도록 자동 전환됩니다. 장애가 해소되면 시스템은 첫 번째 E1 회선 추적으로 자동 복귀합니다;
ITU-T 표준 프로토콜, GFP-F 캡슐화 권고 G.7041, VCAT 가상 연결 및 LCAS 링크 용량 조정 권고 G.7042, 이더넷의 nxE1 매핑 권고 G.7043, 이더넷의 단일 E1 매핑 권고 G. 8040를 준수합니다;
전송 대역폭이 증가해도 이더넷 데이터가 손상되지 않으며, 전송 대역폭을 수동으로 줄일 때도 이더넷 네트워크 데이터를 손상시키지 않고 수행할 수 있습니다;
E1 지류 회선의 양 끝은 연결 순서가 일치하지 않아도 됩니다;
E1의 한쪽 전송 방향에 장애가 발생해도 반대 방향은 계속 작동할 수 있습니다;
E1 신호 루프백 자동 감지 및 차단 기능: 한 E1 회선에서 신호 루프가 감지되면 시스템은 해당 E1 회선을 차단합니다. 루프백이 해제되면 해당 E1 회선의 사용이 자동으로 복구됩니다;
종합적인 알람 표시 기능을 제공하며, 로컬/원격 알람 표시를 선택할 수 있습니다;
E1 회선 테스트가 용이하도록 원격 E1 회선 측 루프백 기능을 지원합니다;
로컬 시스템에서 원격 시스템을 재설정하는 기능을 지원합니다;
회선 유지보수가 용이하도록 원격 인터페이스 루프백 명령을 제공합니다;
설치 및 개통이 용이하도록 콘솔 관리 인터페이스를 제공합니다;
네트워크 관리 모듈을 구성하여 독립적인 SNMP 네트워크 관리를 지원합니다;
로컬 측에서 원격 장치의 작동 상태를 확인할 수 있는 표시 기능을 제공합니다;
다양한 전원 방식 선택 가능: AC220V, DC-48V / DC24V 등;
DC-48V / DC24V 전원은 자동 극성 감지 기능을 갖추고 있어 설치 시 양극과 음극을 구분할 필요가 없습니다.

매개변수

●E1 인터페이스
인터페이스 표준: G.703 프로토콜 준수;
인터페이스 속도: n*64Kbps±50ppm;
인터페이스 코드: HDB3;
E1 임피던스: 75Ω(불평형), 120Ω(평형);
지터 허용치: G.742 및 G.823 프로토콜 준수
허용 감쇠량: 0~6dBm
●10/100/1000M 1000Base-TX 인터페이스
인터페이스 속도: 10/100Mbps, 반이중/전이중 자동 협상
인터페이스 표준: IEEE 802.3, IEEE 802.1Q (VLAN)와 호환
MAC 주소 용량: 4096
커넥터: RJ45, Auto-MDIX 지원
●1000Base-X 이더넷 광 인터페이스
파장: 1310nm, 1550nm
인터페이스 속도: 1000M, 전이중
인터페이스 표준: IEEE 802.3, 1000BASE-S/LX와 호환
MAC 주소 용량: 4096
커넥터: FC/SC
광섬유 전송 거리는 광 회로 손실과 커넥터, 연결 부속품 및 패치 패널로 인한 추가 손실에 의해 제한됩니다. 전송 거리는 광섬유 대역폭에 의해서도 제한될 수 있습니다.
●작동 환경
작동 온도: -10°C ~ 50°C
작동 습도: 5%~95 %(결로 없음)
보관 온도: -40°C ~ 80°C
보관 습도: 5%~95 %(결로 없음)

사양

모델	FCC-E16G3F2
포트 설명	16E1-3x1000base-tx 및 2x1000base-x 컨버터, 이더넷을 논리적으로 분리할 수 있으며, GFP 캡슐화를 사용하고 LCAS 및 LAPS 프로토콜과 독립적인 SNMP 네트워크 관리를 지원합니다;
설명	3x1000base-tx 및 2x1000base-x 이더넷 인터페이스; 16*E1 인터페이스, 콘솔 포트 1개 및 SNMP 포트 1개
전원	AC90V ~ 260V; DC –48V/+24V(선택 가능); 소비 전력: ≤5W
치수	485(길이) X 138(너비) X44(높이) mm(19인치 1U형)
