이 인터페이스 컨버터는 FPGA를 기반으로 하며, E8 인터페이스에서 232채널 RS485/422/1 전송을 제공합니다. 이 제품은 기존 직렬 인터페이스 통신 거리와 통신 속도 간의 모순을 극복하고, 또한 전자기 간섭, 접지 링 간섭 및 낙뢰 손상을 해결할 수 있습니다. 이 장치는 데이터 통신의 신뢰성, 보안 및 기밀성을 크게 향상시킵니다. 다양한 산업 제어, 공정 제어 및 교통 제어 상황, 특히 은행, 전력 및 전자기 간섭 환경에 대한 특수 요구 사항이 있는 기타 부문 및 시스템에 널리 사용됩니다. RS232/RS485/RS422 채널은 적응형 직렬 데이터를 비동기적으로 0Kbps-57600Kbps 보드 속도로 전송할 수 있습니다.
●자기저작권IC를 기반으로
●3라인 RS232(TXD, RXD, GND) 지원, 흐름 제어 CD, DSR, CTS 지원
●1가지 루프백 모드가 있습니다: E232 인터페이스 루프백(ANA), RS485/422/232 인터페이스 루프백(DIG), 원격 명령 RS485/422/XNUMX 인터페이스 루프백(REM)
●RS232/RS485/RS422는 핫 플러그를 지원하고 DTE 또는 DCE 장치 상호 연결을 지원합니다.
●RS232/RS485/RS422 채널은 적응형 직렬 데이터를 비동기적으로 0Kbps-57600Kbps 전송 속도로 전송할 수 있습니다.
●의사 난수 코드 테스트 기능이 있어 라인이 쉽게 열리고 2M BER 테스터로 사용할 수 있습니다.
●직렬포트 인터페이스 낙뢰보호 IEC61000-4-5(8/20μS) DM(Differential Mode): 6KV, 임피던스(2Ω), CM(Common Mode): 6KV, 임피던스(2Ω) 표준 달성
●2개의 임피던스를 제공합니다: 75옴 불균형 및 120옴 균형;
●E1 직렬 변환기(A) — E1 광섬유 모뎀(B) — 광섬유 직렬 모뎀(C) 토폴로지를 구성할 수 있습니다.
●AC 220V, DC-48V, DC+24V, DC 전원 및 무극성
E1 인터페이스
인터페이스 표준: 프로토콜 G.703을 준수합니다.
인터페이스 속도: 2048Kbps±50ppm;
인터페이스 코드: HDB3;
임피던스: 75Ω(불평형), 120Ω(평형);
지터 허용 범위: 프로토콜 G.742 및 G.823에 따름
허용 감쇠량: 0~6dBm
시리얼 인터페이스
Standard
EIA/TIA-232 RS-232(ITU-T V.28)
EIA/TIA-422 RS-422(ITU-T V.11)
EIA/TIA-485 RS-485(ISO/IEC8284)
직렬 인터페이스
RS-422: TXD+, TXD-, RXD+, RXD-, 신호 접지
RS-485 4선: TXD+, TXD-, RXD+, RXD-, 신호 접지
RS-485 2선식 : Data+(대응 TX+), Data-(대응 TX-), Signal Ground
RS-232: RXD, TXD, 신호 접지
근무 환경
작동 온도 : -10 ° C ~ 50 ° C
작동 습도: 5%~95% (결로 없음)
보관 온도 : -40 ° C ~ 80 ° C
보관 습도 : 5%~95% (결로 없음)
|
모델 |
모델 번호:FCC-E1D8/R8/Q8 |
|
기능 설명 |
E1-8RS232/422/485 컨버터는 56.7개의 인터페이스를 제공합니다. 선택 사항이며 쌍으로 사용되며 직렬 포트 속도는 최대 XNUMXKbps입니다. |
|

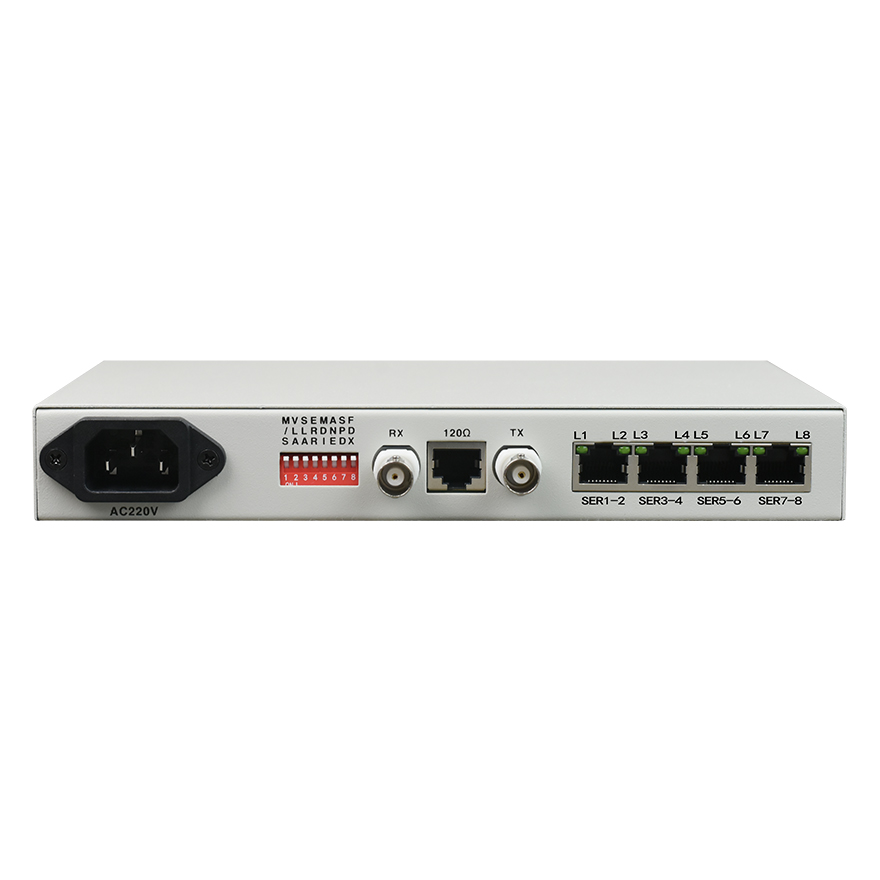

포트 설명 |
E1 인터페이스 232개, 데이터 인터페이스 485개(RS422/RSXNUMX/RSXNUMX) |
|
출력 |
전원 공급: AC180V ~ 260V；DC –48V；DC +24V，DC30V, DC110V 전력 소모량 : ≤10W |
|
외형 치수 |
제품 크기: 216X140X31mm(폭X깊이X높이) |
|
중량(평량) |
1.2KG |
