4채널 영상+4ETH(물리적 절연)+시리얼+무전압 접점 멀티플렉서

2,370 +1

지금 문의하기

모델 FCP-V4F4pK8D8

설명:

이 제품군은 당사가 개발한 전용 VLSI를 기반으로 개발된 점대점 다중 서비스 광전송 장비입니다.

개요

이 제품 시리즈는 당사가 개발한 전용 VLSI를 기반으로 개발된 점대점 다중 서비스 광전송 장비입니다. 이 제품은 4채널 영상, 1-16채널 무전압 접점 인터페이스 / 1-8채널 RS232-422-485 인터페이스, 4채널 100M 이더넷 인터페이스, 4채널 100M 이더넷을 제공합니다. 각 이더넷 포트는 독립적인 100m 대역폭을 가지며, 전체 4채널 이더넷의 총 대역폭은 400m입니다. 이들 채널은 하나의 광섬유를 통해 전송되면서 서로 완전히 독립적이고 물리적으로 절연됩니다. 또한 1 광 인터페이스를 제공합니다. 장비의 내부 회로는 모두 디지털 회로를 채택하여 장비 전체의 신뢰성과 안정성이 높고, 소비 전력이 낮으며, 집적도가 높고, 크기가 작아 설치 및 유지보수가 용이합니다.

특징

● IP40 보호 등급의 양극 산화 처리된 알루미늄 합금 하우징;

● 독자적인 지식재산권을 보유한 집적 회로를 기반으로 하며, 총 대역폭은 1.5g;

● 광 포트는 중계기 없이 전송 거리가 2 ~ 120km에 도달할 수 있음;

● 영상 인터페이스는 PAL / NTSC / SECAM 전 방식과의 호환성 및 스튜디오 수준의 전송 품질을 지원합니다.

● 4개의 100M 이더넷 인터페이스는 100m 전이중 모드로 작동하며, 각 이더넷 인터페이스는 물리적으로 절연된 독립적인 100m 대역폭을 가짐;

● 100M 이더넷은 VLAN 초장형 데이터 패킷 전송을 지원하며, IEEE802 1q 프로토콜의 스위치 제품과 연동할 수 있고, 최대 패킷 길이가 10240인 점보 프레임 이더넷 패킷을 지원할 수 있습니다.

● 1-16채널 무전압 접점 또는 1-8채널 RS232 / 422 / 485 시리얼 인터페이스에 연결할 수 있습니다.

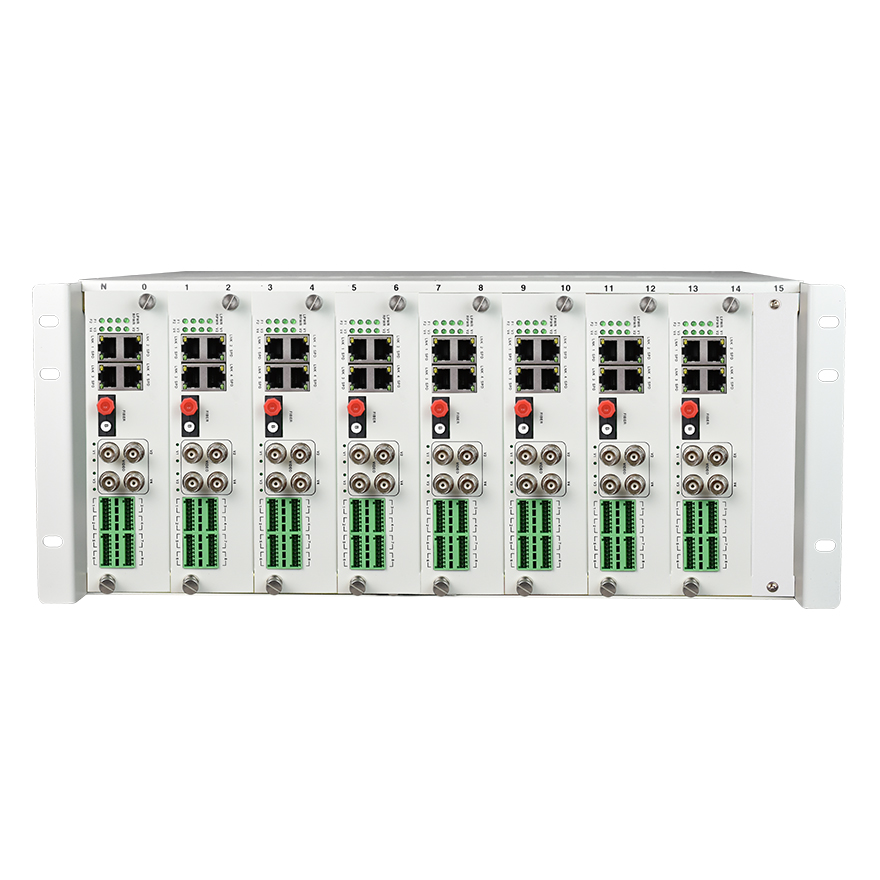

● 4U 17슬롯 집합형 랙에 삽입할 수 있으며 SNMP 네트워크 관리를 지원함;

● 각종 인터페이스의 낙뢰 보호는 IEC61000-4-5 ((10 / 700) μs) 표준을 충족해야 함. 차동 모드: 6kV, 임피던스 (40 Ω); 공통 모드: 6kV, 임피던스 (40 Ω).

매개변수

● 광섬유

광 포트: 1, 2 (1+1 광 이중화)

광 포트 속도: 1.25G

광섬유: 단심 및 2심

광 인터페이스: FC/SC/ST/LC (SFP)

파장: 멀티모드 850nm/1310nm; 싱글모드 1310nm/1550nm

무중계 전송 거리: 20~120Km

일반적인 송신 출력:

싱글모드 1310/1550nm: ≥-9dBm

멀티모드 850nm: -18dBm

멀티모드 1310nm: -25dBm

허용 감도 범위: -28dBm~- 40dBm

● 영상 인터페이스

영상 대역폭: 5hz-10mhz

신호 레벨: 1Vp-p (대표값)

샘플링 주파수: 16.4m

신호 임피던스: 75 Ω

물리적 인터페이스: BNC (PAL, NTSC, SECAM 호환)

미분 이득(DG): < 1.3% (대표값)

미분 위상(DP): < 1.3% (대표값)

신호 대 잡음비(SNR): ＞ 63dB (가중치 적용)

● 10/100M 이더넷

프로토콜: IEEE 802.3 준수, IEEE 802.1Q (VLAN)

속도: 10/100M 자동 적응, 전이중/반이중 완전 자동 적응

MAC 주소 테이블: 4096개의 MAC 주소 학습 가능

물리적 인터페이스: RJ45 소켓, Auto-MDIX 지원

(크로스/다이렉트 케이블 자동 감지)

시리얼 인터페이스

표준:

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-422 RS-422 (ITU-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

인터페이스:

RS-422: TxD+ TxD- RxD+ RxD-

RS-485 4선: TxD+ TxD- RxD+ RxD-

RS-485 2선: A(TX+에 해당) B(TX-에 해당) 접지

RS-232: RXD TXD 신호 접지

무전압 접점

출력 인터페이스 유형: 신호 릴레이 무전압 접점 출력

응답 시간: 신호 릴레이 무전압 접점 출력: < 1.2ms

스위칭 신호: 신호 릴레이 무전압 접점 출력 36VDC / 0.5A

최대 스위칭 주파수: 50Hz

● 전기적 및 기계적 특성

시스템 전원: ac180v ~ 260V; DC – 48V; DC + 24V

(이중 전원 이중화 백업 지원)

소비 전력: ≤ 10W

외형 구조: 485 (길이) X200 (너비) x45 (높이) mm 19인치 1U 랙형

중량: 3.8kg/세트

● 작동 환경

작동 온도: -10 °C – +60 °C

보관 온도: -40 °C – +85 °C

동작 습도: 0% ~ 95% (결로 없음)

MTBF: >100,000시간

사양

제품 번호	FCP-V4F4pK8D8
제품 기능 설명	광섬유를 통해 1-4채널 영상, 1-16채널 무전압 접점/1-8채널 RS232-422-485 인터페이스, 4채널 FE 이더넷 인터페이스(물리적 절연)를 전송
인터페이스	1-4채널 영상, 1-16채널 무전압 접점/1-8채널 RS232-422-485 인터페이스, 4채널 FE 이더넷 인터페이스(물리적 절연), 2 광 포트
전원	AC220V / DC-48V / DC+24V(선택 사양)

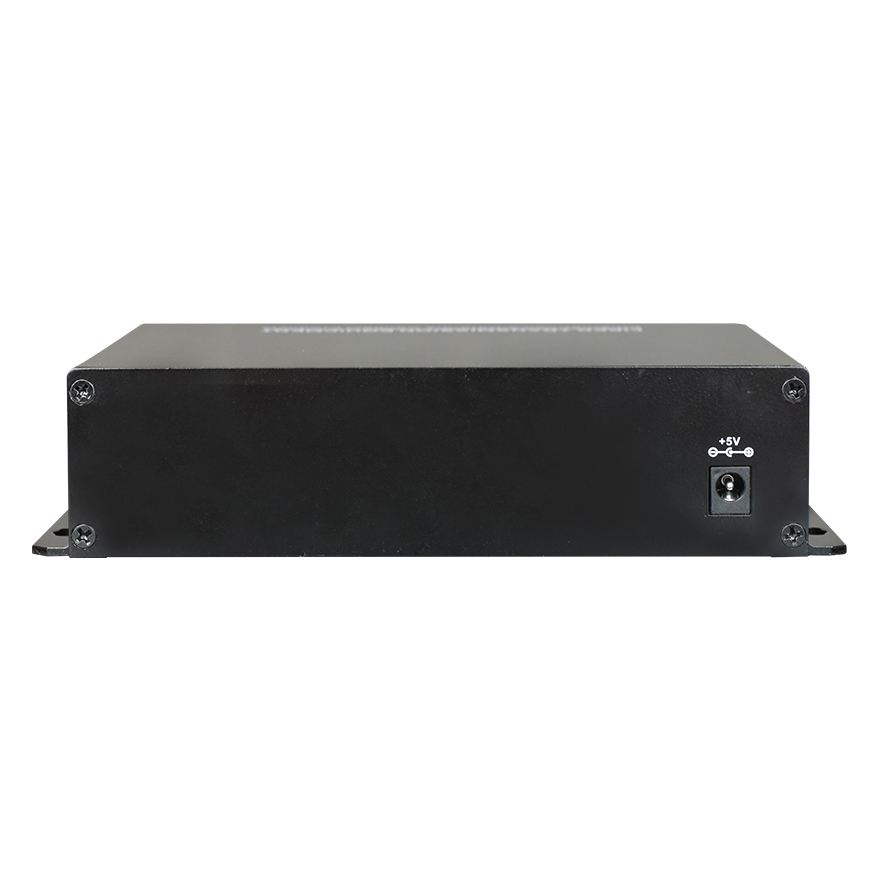

크기	(길이×너비×높이) 18514045mm 탁상형
무게	1.3Kg/개
