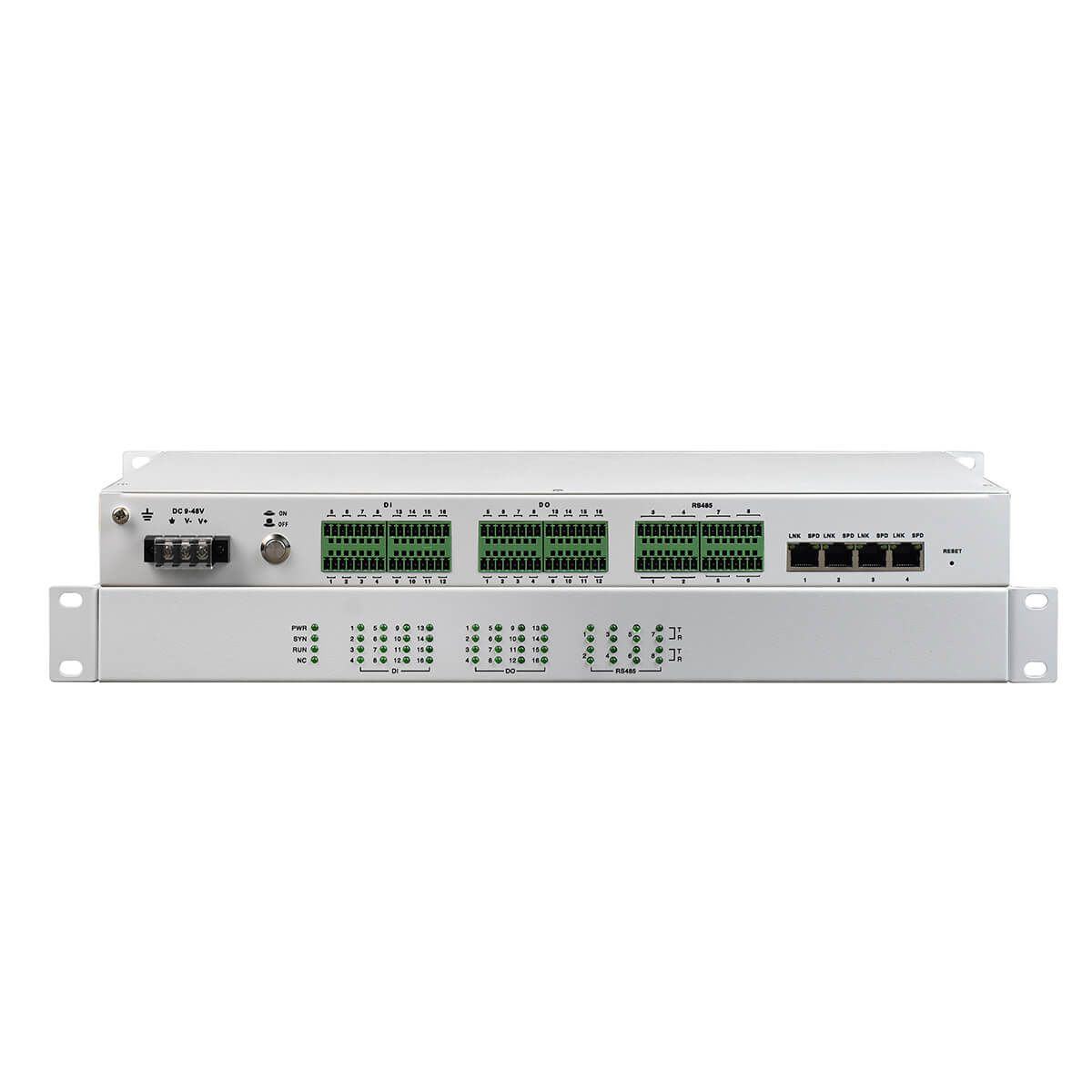

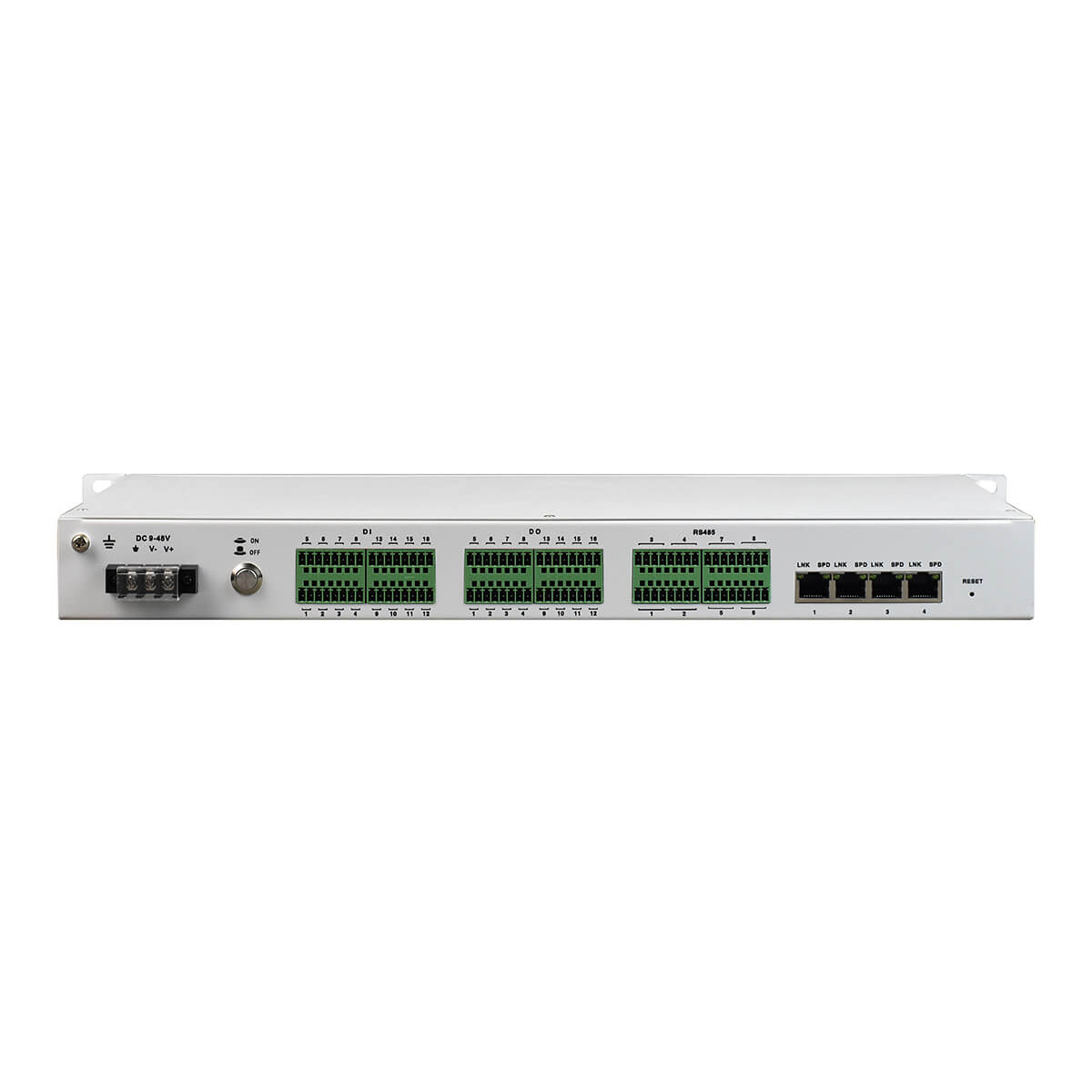

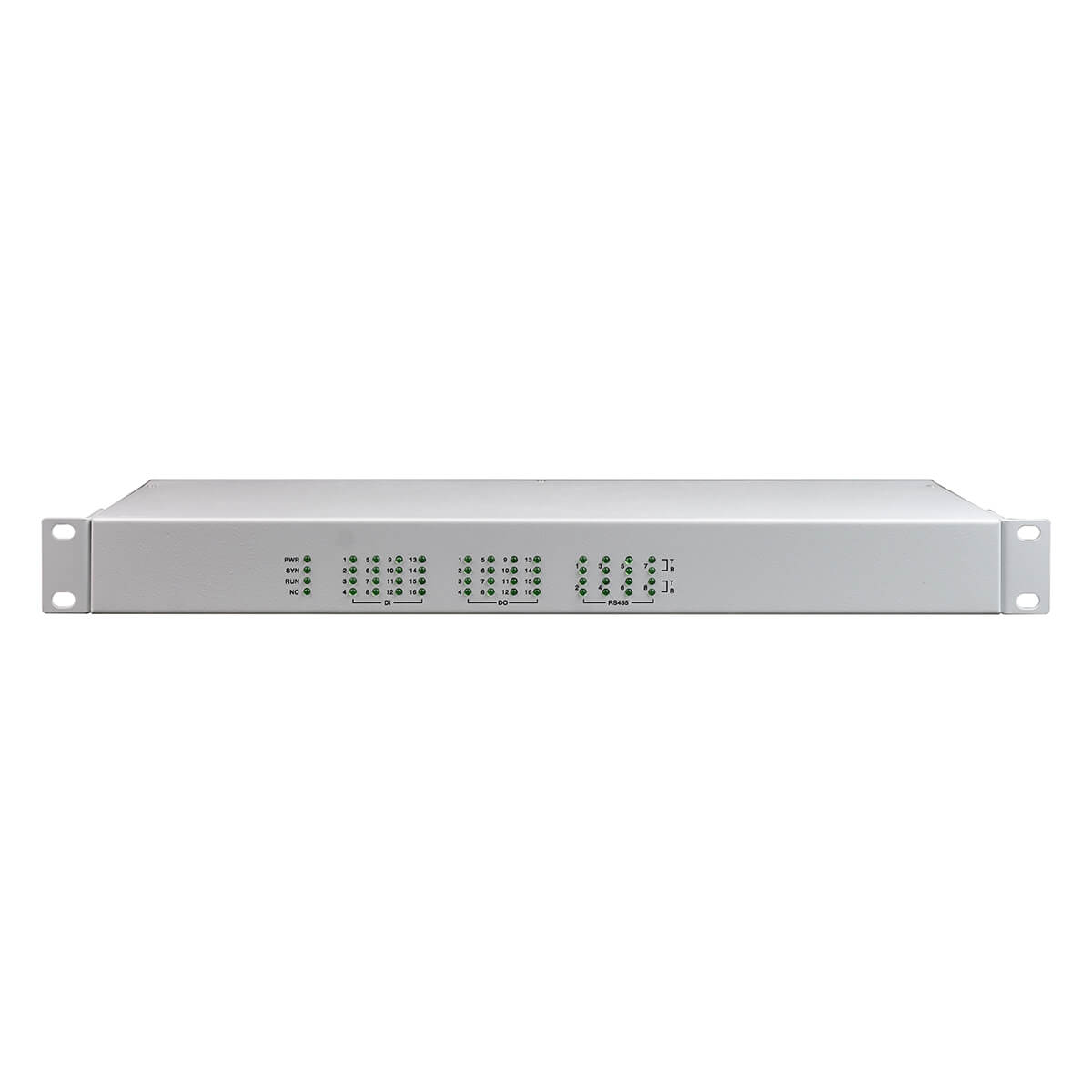

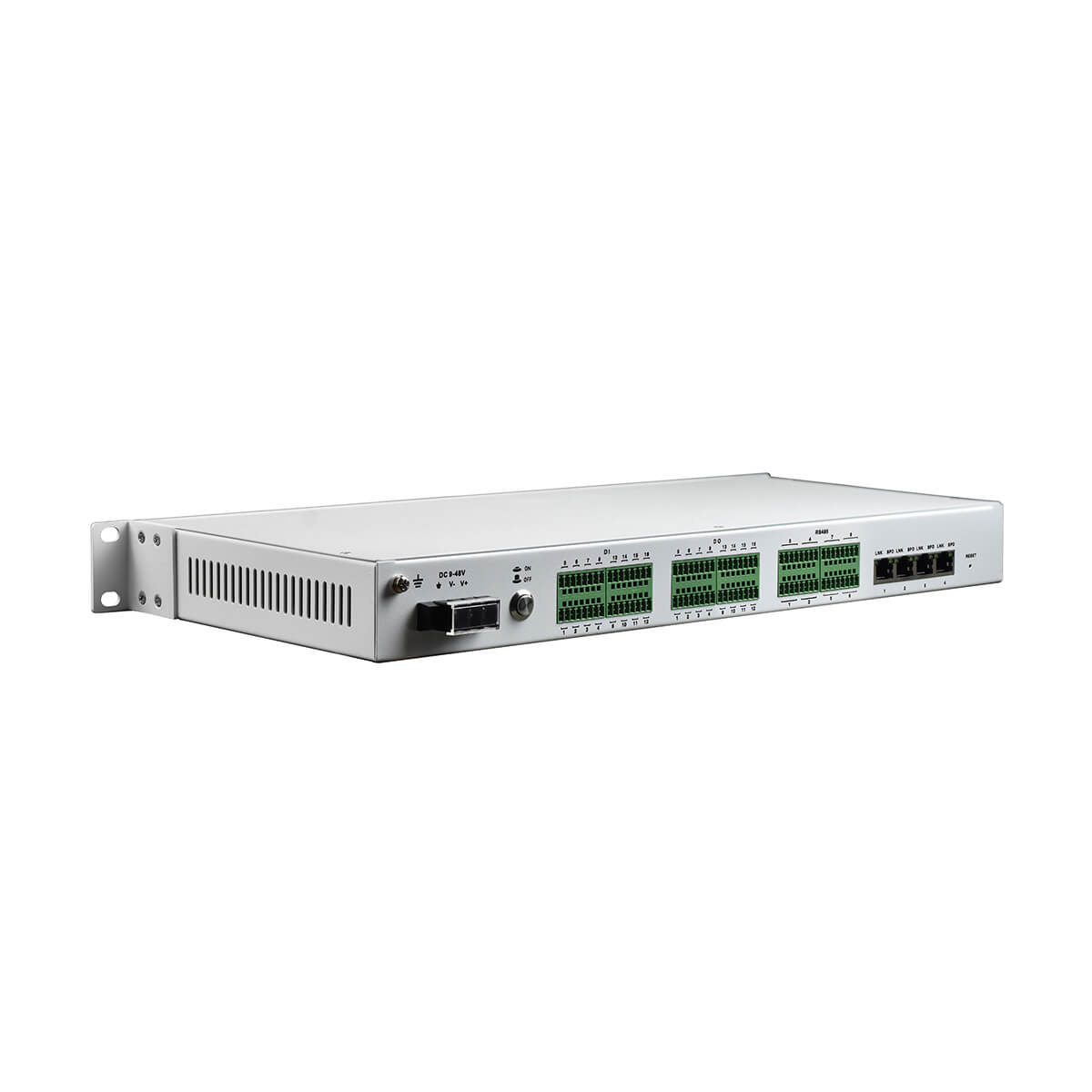

16포트 DI + 16포트 DO + 8포트 RS232/422/485 시리얼 서버

이 서버는 디지털 입출력 및 직렬 통신 장치에 대한 즉각적인 네트워킹 기능을 제공하는 장치입니다. 이 제품은 16채널의 디지털 입력과 16채널의 디지털 출력, RS8/232/422 인터페이스를 지원하는 485개의 직렬 포트를 지원합니다. 또한 4개의 기가비트 이더넷 포트도 있습니다.

이 서버는 TCP, UDP, ARP, ICMP, HTTP, DNS, DHCP, SNMP, Telnet, SSH와 같은 다양한 네트워크 프로토콜을 지원하며, 액세스 제어, 빠른 구성, 온라인 업그레이드를 포함한 포괄적인 관리 기능을 갖추고 있습니다. 여러 TCP 세션 연결을 지원하고 Modbus TCP 서버를 포함한 여러 운영 모드를 지원합니다.

서버는 사용자 친화적이고 간단한 웹 인터페이스를 통해 액세스할 수 있습니다. 무풍량, 저전력으로 설계되었으며 광범위한 온도 및 전압 범위에 적합합니다. 업계 표준을 준수하고 현장에서 혹독한 EMC 요구 사항에 적응할 수 있는 엄격한 테스트를 거쳤습니다.

● 서버는 고속 프로세서를 탑재하고 있으며, Linux OS인 OpenWrt 시스템에서 실행됩니다.

● 4개의 자동 적응형 10/100/1000M 이더넷 포트를 지원합니다. 이더넷 포트는 자동 협상(Auto-Nego Full&half duplex) 및 자동 교차선 감지(MDI/MDIX) 기능을 갖추고 있습니다.

● 서버는 8개의 직렬 포트를 제공하며, 각 포트는 RS232/422/485 직렬 인터페이스를 제공합니다(인터페이스 유형은 WEB을 통해 설정 가능). 이를 통해 현장에서 서비스를 쉽게 활성화할 수 있습니다.

● 총 16채널의 디지털 입력과 16채널의 디지털 출력을 지원합니다. 디지털 입력은 드라이 접점 입력 모드를 지원하고 디지털 출력은 드라이 접점 출력 모드를 지원합니다.

● 서버는 Modbus TCP 서버, SNMP, SSH와 같은 여러 운영 모드를 지원하여 네트워크를 통해 디지털 입출력 장치의 데이터 읽기를 가능하게 합니다. 또한 게이트웨이 및 교차 라우팅 통신과 네트워크 중단 시 자동 재연결을 지원합니다.

● 디지털 입/출력은 SNMP 프로토콜 Get 및 Set 명령을 지원하여 디지털 입/출력의 입/출력 상태를 읽고 설정합니다.

● 서버의 각 채널에는 디지털 입출력의 켜짐/꺼짐 상태를 나타내는 상태 표시기와 입력 켜짐/꺼짐 상태를 자동으로 감지하는 기능이 있습니다.

● 디지털 입력 인터페이스에는 간섭 펄스를 필터링하고 디지털 입력 신호의 안정적인 출력을 보장하는 필터가 함께 제공됩니다.

● 서버의 직렬 포트는 투명한 변환을 지원합니다. Modbus-RTU에서 Modbus-TCP로네트워크를 통해 직렬 통신 장치의 데이터 읽기를 가능하게 합니다.

● 직렬 포트도 지원합니다 SSL 직렬 포트 데이터의 암호화된 전송을 위한 보안 프로토콜입니다. 지원합니다. MQTT 다중 주제 구독 및 게시 기능, MQTT 투명 전송예산 및 Modbus에서 JSON 데이터 패킷으로 기능. 서버에서 발행한 JSON의 파싱과 주기적 보고 기능을 지원하고, Huawei Cloud, Alibaba Cloud, China Mobile Cloud 등 여러 클라우드 플랫폼과 MQTT 프로토콜 도킹을 지원합니다.

● 서버는 표준 TCP/IP SOCKET 애플리케이션 프로그램 액세스를 지원하며, TCP는 여러 사용자가 동시에 디지털 입출력 장치를 모니터링하거나 관리하는 요구 사항을 충족할 수 있도록 다중 연결을 지원합니다.

● 서버는 UDP 모드에서 단일 머신 또는 다중 머신 통신을 지원하여 여러 사용자가 동시에 디지털 입출력 장치를 모니터링하거나 관리하는 요구 사항을 충족합니다.

● Windows 구성 도구, SSH, Telnet, WEB 등 다양한 구성 양식을 지원하고 SNMP 네트워크 관리를 지원합니다.

● 서버는 로컬 및 원격 펌웨어 업그레이드를 지원합니다.

● 서버의 디지털 입출력 및 직렬 인터페이스는 IEC61000-4-5(8/20μS) 차동 모드: 6KV, 임피던스(40Ω); 공통 모드: 6KV, 임피던스(40Ω) 표준에 따라 낙뢰로부터 보호됩니다.

● AC220V, DC-48V/DC24V 등 다양한 전원 공급 옵션을 사용할 수 있습니다. 서버는 AC+DC, AC+AC, DC+DC 등 이중 전원 공급 모드를 지원합니다.

● 10/100/1000M 이더넷 포트

프로토콜 : IEEE 802.3ab, IEEE 802.3z 준수

율: 10/100/1000 자동 적응, 풀/하프 듀플렉스 자동 적응

MAC 주소 테이블 용량: 4096개의 MAC 주소를 학습할 수 있습니다

물리적 인터페이스: RJ45 소켓, Auto-MDIX 지원

● 디지털 입출력 인터페이스

출력 인터페이스 유형:

Dry Contact: 신호 릴레이 드라이 접점 출력

Pulse (Wet Contact): Opto-MOS 릴레이 출력, 0-VCC (VCC는 장치의 전원 공급 전압)

응답 시간:

Dry Contact 출력: <1.2ms; Wet Contact 출력: <0.6ms

스위칭 신호:

드라이 접점 출력: 30VDC/0.5A

습식 접점 출력: 245VDC/0.12A

최대 스위칭 주파수: 50Hz

출력 서지 보호:

Dry Contact Output: 없음; Wet Contact Output: TVS + Solid Discharge Tube 보호

● RS485 인터페이스

표준: EIA/TIA-485 RS-485(ISO/IEC8284)

직렬 인터페이스 : RS-485 2선 : A(TX+에 해당) B(TX-에 해당) GND

● 환경지표

작동 온도: 0℃—+60℃

보관 온도 : 0℃—+60℃

작동 습도: 0%~95%(비응축)

MTBF: >100,000시간
