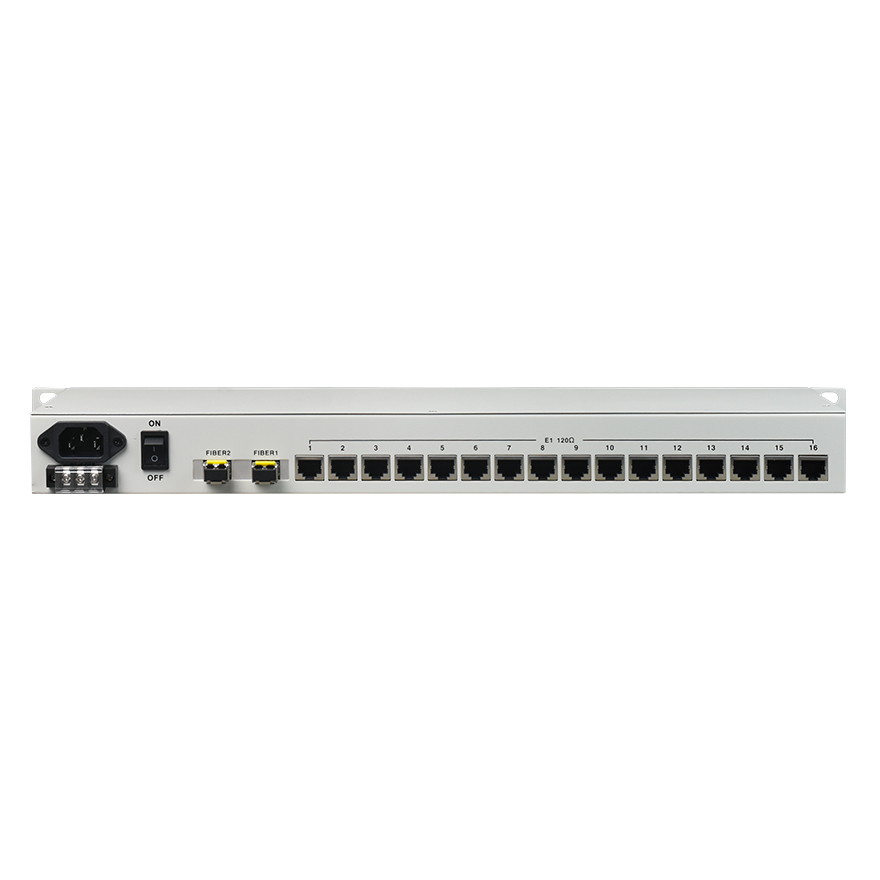

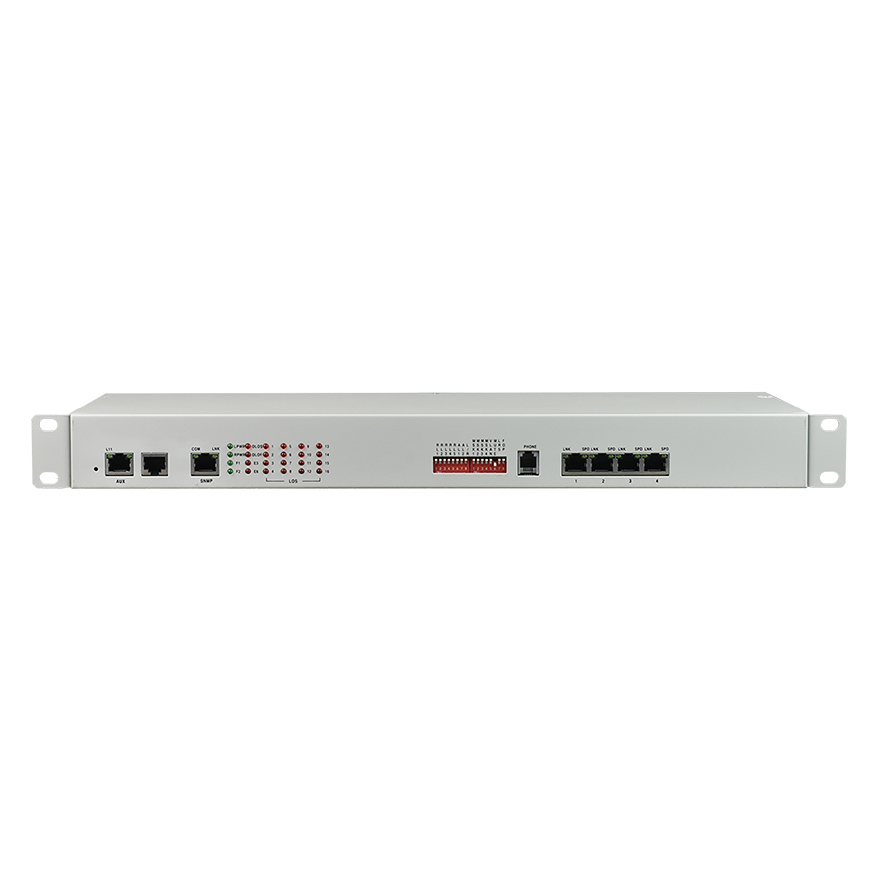

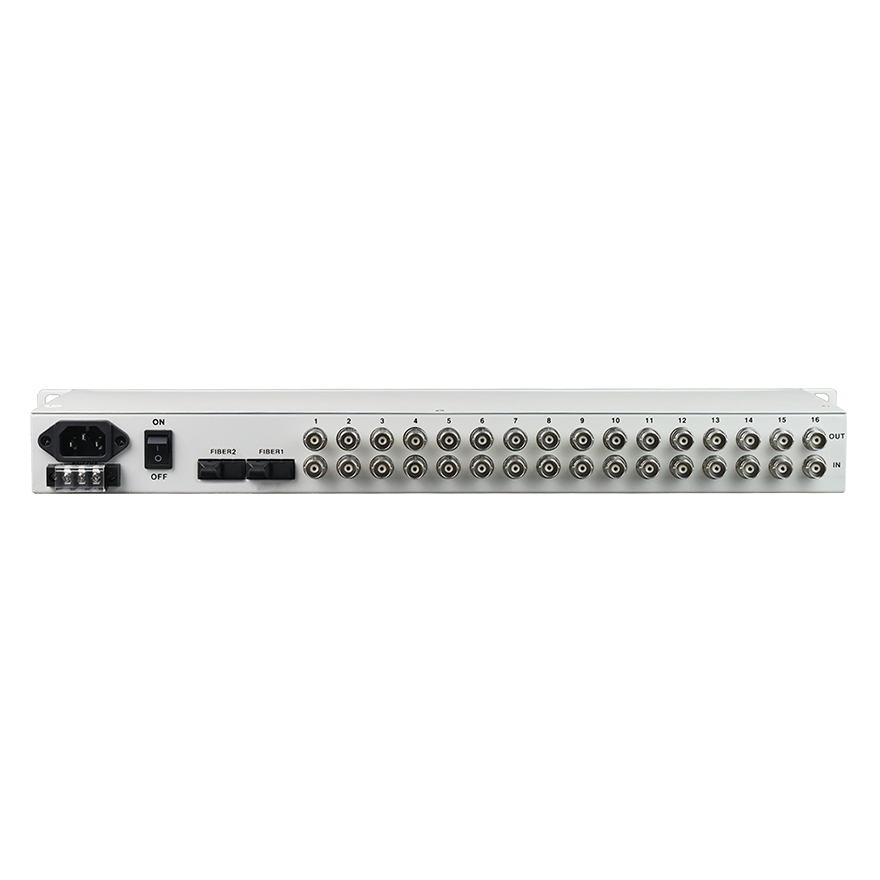

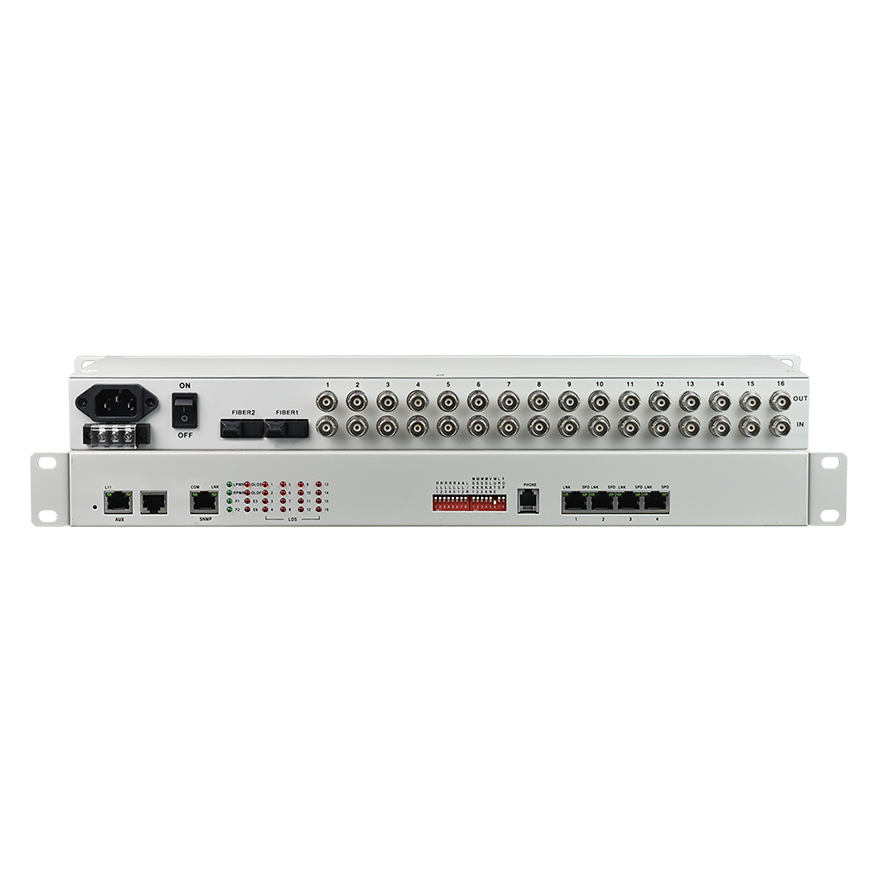

16E1+4FE 1+1 파이버 백업 PDH 멀티플렉서

이 장치는 1-16*E1 인터페이스, 1-4*10M/100M 이더넷 인터페이스(와이어 속도 100M) 및 2개의 확장 인터페이스를 제공합니다. 4* 이더넷 인터페이스는 VLAN을 지원할 수 있는 스위치 인터페이스입니다. 2개의 확장 인터페이스는 RS232/RS485/RS422 비동기 데이터의 전송 채널로 사용할 수 있습니다. 매우 유연합니다. 알람 기능이 있습니다. 작업은 신뢰할 수 있고 안정적이며 전력 소모가 적고 통합성이 높고 크기가 작습니다.

● 자체저작권IC를 기반으로

● 모듈형 광역 동적 광학 검출기

● 콘솔 관리 인터페이스 제공(RS232)

● 1개의 광섬유 인터페이스 1+XNUMX 보호(APS) 기능과 ALS(자동 레이저 셧다운/감소) 기능 제공

● 이더넷 인터페이스 속도는 10M/100M, 반/전이중 자동 네고입니다.

● 이더넷 패키지 크기는 1916바이트를 지원하고 4개의 이더넷 포트를 별도로 설정할 수 있으며 이더넷 대역폭은 32K의 배수를 기준으로 설정할 수 있습니다.

● E1 인터페이스는 G.703을 준수하고 디지털 클록 복구 및 원활한 위상 잠금 기술을 채택합니다.

● 엔지니어링 주문 와이어 핫라인으로 설정된 표준 2선 전화(전화 핸들 아님) 사용(선택 사항)

● 광신호가 끊어지면 원격장치의 전원이 꺼졌거나 광섬유가 분리되었음을 감지하여 LED로 알람을 표시합니다.

● 로컬 기기에서 원격 기기의 동작 상태를 확인 가능

● 원격 인터페이스 Loop Back 명령 제공, 로컬 E1Loop Back 기능 지원, E1 LOS 및 AIS 알람 지원, 회선 유지 관리 용이

● 전송거리는 최대 2~120Km로 중단없이 전송 가능합니다.

● SNMP 관리자 지원(내부 SNMP 에이전트)

● AC 220V, DC-48V, DC24V 선택 가능

● DC-48V/DC24V 전원 극성 검출 기능, 무극성

● 섬유질

광포트：1, 2

광섬유: 싱글/듀얼 파이버

광섬유 인터페이스: FC/SC/ST/LC(SFP)

파장: 850nm/1310nm 멀티모드；1310nm/1550nm 싱글모드

릴레이 없는 전송거리 : 20~120Km

일반적인 전송 전력:

단일 모드 1310/1550nm：≥-9dB

멀티모드850nm：-18dBm

멀티모드1310nm: -25dBm

수신 감도 범위：-28dBm~- 40dBm

물리적 인터페이스: RJ45 지원 자동 MDIX

● E1 인터페이스

인터페이스 표준: 프로토콜 G.703을 준수합니다.

인터페이스 속도: 2048Kbps±50ppm;

인터페이스 코드: HDB3;

E1 임피던스: 75Ω(불평형), 120Ω(평형);

지터 허용 범위: 프로토콜 G.742 및 G.823에 따름

허용 감쇠량: 0~6dBm

● 이더넷 인터페이스(10/100M)

인터페이스 속도: 10/100Mbps, 반이중/전이중 자동 협상

인터페이스 표준: IEEE 802.3, IEEE 802.1Q(VLAN)와 호환

MAC 주소 용량: 4096

커넥터: RJ45, Auto-MDIX 지원

● 작업환경

작동 온도 : -10 ° C ~ 50 ° C

작동 습도: 5%~95% (결로 없음)

보관 온도 : -40 ° C ~ 80 ° C

보관 습도 : 5%~95% (결로 없음)
