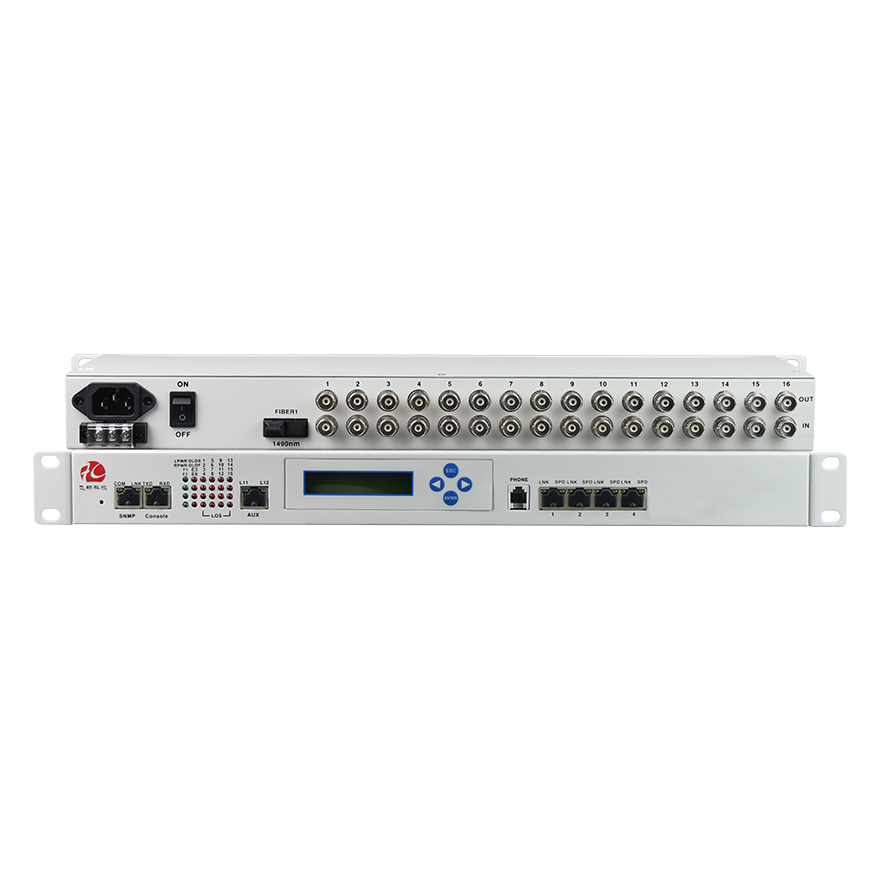

이 장치는 1-16*E1 인터페이스, 1-4*10/100M 이더넷 인터페이스(와이어 속도 100M) 및 2개의 확장 인터페이스를 제공합니다.
이 장치는 콘솔 제어가 있으며, 1+1 파이버 백업 보호, 지점 간 광 전송 및 LCD 디스플레이를 제공합니다. 이는 당사의 PDH 광 전송 개발을 기반으로 하며 특수 VLSI 및 SNMP NMS를 사용합니다.
이 장치는 1-16*E1 인터페이스, 1-4*10/100M 이더넷 인터페이스(와이어 속도 100M) 및 2개의 확장 인터페이스를 제공합니다. 4개의 이더넷 인터페이스는 스위치 인터페이스로 VLAN을 지원할 수 있습니다. 2개의 확장 인터페이스는 RS232/RS485/RS422 비동기 데이터의 전송 채널로 사용할 수 있습니다. 매우 유연합니다. 알람 기능이 있습니다. 작업이 안정적이고 신뢰할 수 있으며 전력 소모가 낮고 통합성이 높으며 크기가 작습니다.
● 16 E1 투명 전송을 제공합니다.

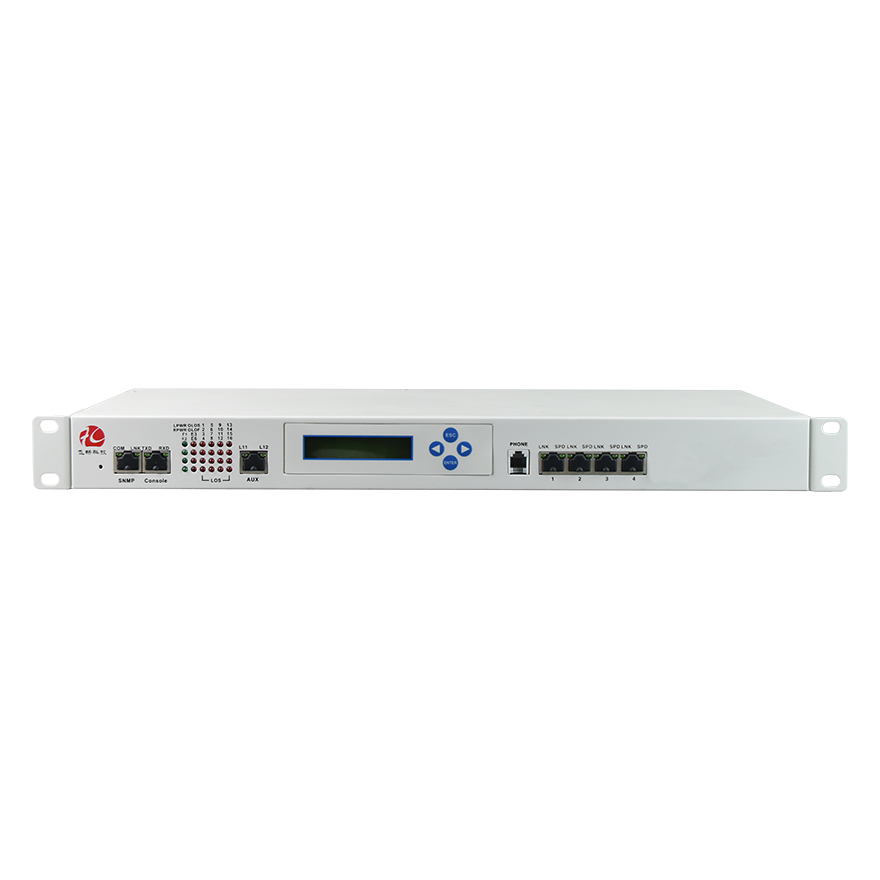

● 16*2 문자 LCD 디스플레이 및 SNMP 에이전트 내장;
● 콘솔 관리 인터페이스(RS232)를 제공합니다.
● 2개의 광섬유 인터페이스, 1+1 보호(APS) 기능 및 ALS(자동 레이저 차단/감소) 기능을 제공합니다.
● 이더넷 패키지 크기는 1916바이트를 지원하며, 4개의 이더넷 포트를 개별적으로 설정할 수 있고, 이더넷 대역폭은 32K의 배수로 설정할 수 있습니다.
● 표준 2선식 전화(전화 핸들 제외)를 엔지니어링 주문용 전화 핫라인으로 사용합니다(선택 사항).
● 마스터 인터페이스 하나와 슬레이브 인터페이스 하나, 총 두 개의 광섬유 인터페이스를 제공하여 서비스 전송이 중단되지 않도록 보장합니다.
● 광 포트의 전송 속도는 155Mbps이며, 전송 범위는 25km, 40km, 60km, 80km 또는 120km에 달할 수 있습니다.
● E1 인터페이스 코드는 HDB3이며, E1 진동 특성은 ITU-T G.703, G.823 및 G.742를 준수합니다.
● 이더넷 포트는 전이중/반이중, 10/100M 자동 협상 기능을 지원합니다.
● 이더넷 포트는 VLAN 기능을 지원하며 사용자가 선택할 수 있는 4분할 모드를 제공합니다.
● 완벽한 경보 기능을 갖추고 있으며 원격으로 장치 상태를 모니터링할 수 있습니다.
● 2개의 광섬유 루프백과 4개의 E1 루프백 모드를 지원하며, 장치를 편리하게 관리할 수 있습니다.
● 사용자가 설정 가능한 주 경보 및 보조 경보, LCD 화면에 표시 및 스피커를 통한 경보음 발생;
● AC 220V, DC-48V, DC+24V 중에서 선택 가능합니다.
● DC-48V/DC+24V 전원 공급 장치의 극성 감지 기능, 극성 무관.
다중 모드 광섬유
50/125um, 62.5/125um,
최대 전송 거리: 5Km @ 62.5/125um 단일 모드 파이버, 감쇠(3dbm/km)
파장 : 820nm
전송 전력: -12dBm(최소) ~-9dBm(최대)
수신기 감도: -28dBm(최소)
링크 예산: 16dBm
단일 모드 광섬유
8/125um, 9/125um
최대 전송 거리 : 40Km
전송 거리: 40Km @ 9/125um 단일 모드 파이버, 감쇠(0.35dbm/km)
파장 : 1310nm
전송 전력: -9dBm(최소) ~-8dBm(최대)
수신기 감도: -27dBm(최소)
링크 예산: 18dBm
인터페이스 표준: 프로토콜 G.703을 준수합니다.
인터페이스 속도: 2048Kbps±50ppm;
인터페이스 코드: HDB3;
E1 임피던스: 75Ω(불평형), 120Ω(평형);
지터 허용 범위: 프로토콜 G.742 및 G.823에 따름
허용 감쇠량: 0~6dBm
인터페이스 속도: 10/100Mbps, 반이중/전이중 자동 협상
인터페이스 표준: IEEE 802.3, IEEE 802.1Q(VLAN)와 호환
MAC 주소 용량: 4096
커넥터: RJ45, Auto-MDIX 지원
작동 온도 : -10 ° C ~ 50 ° C
작동 습도: 5%~95% (결로 없음)
보관 온도 : -40 ° C ~ 80 ° C
보관 습도 : 5%~95% (결로 없음)
|
모델 |
모델 번호: FC2P-E16bF4R2 |
|
기능 설명 |
16*E1, LCD PDH, 4FE, ALS 기능, 콘솔 및 SNMP, 1+1 백업 광섬유 |
|
포트 설명 |

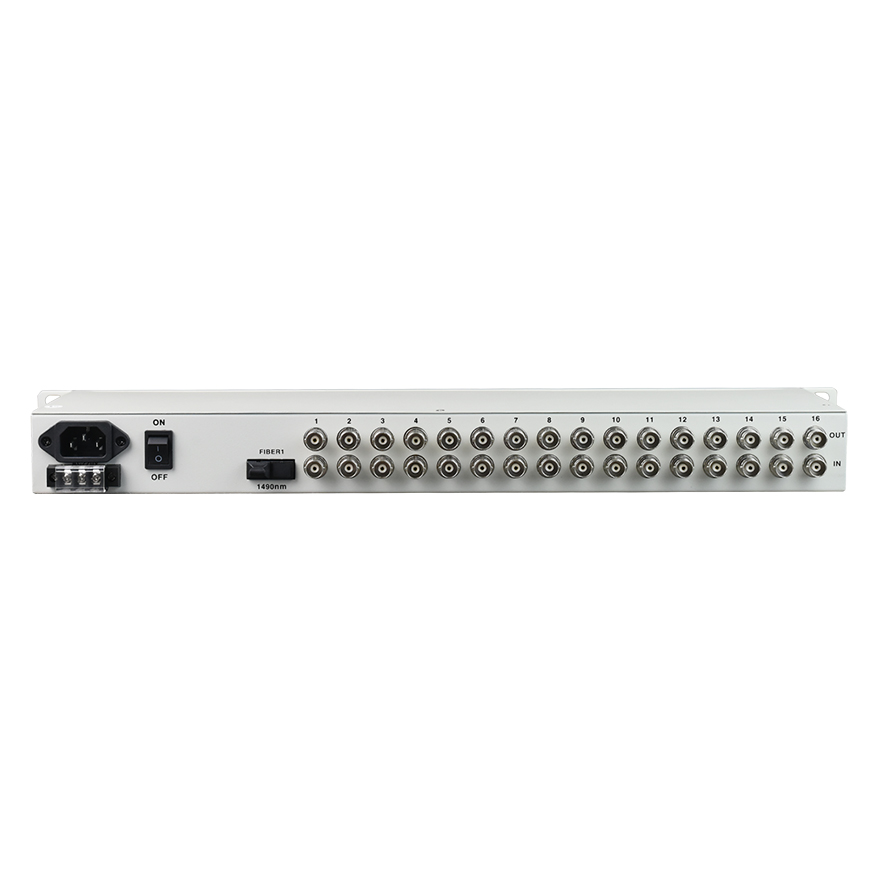

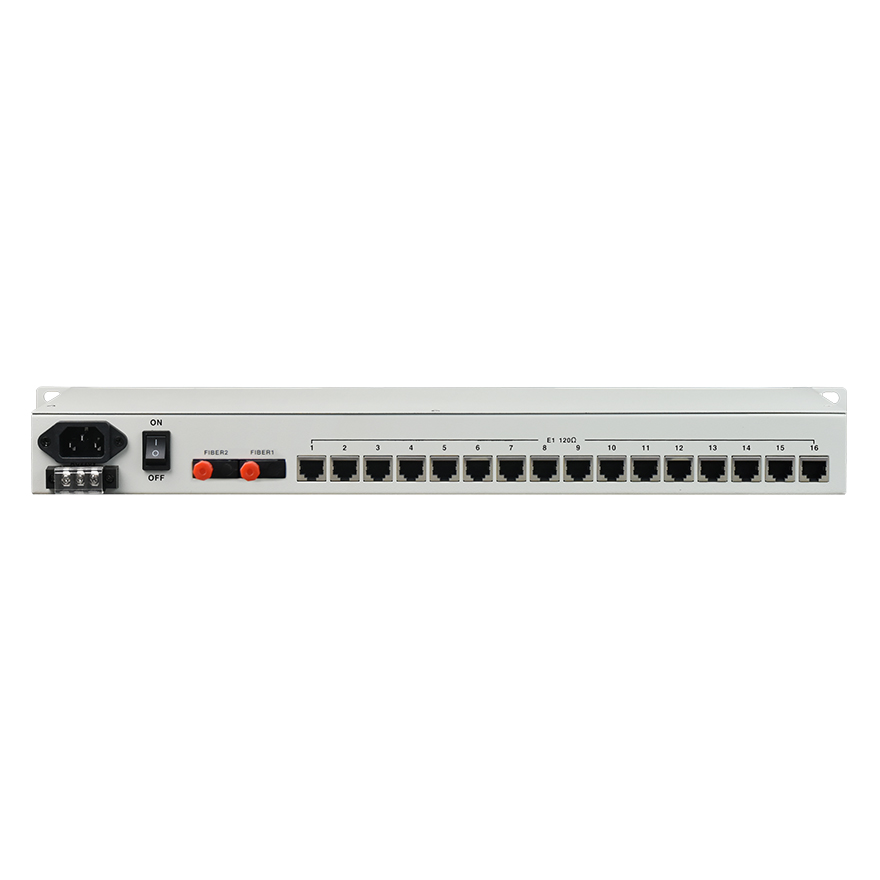

1+1 광 포트, 16*E1 인터페이스(75/120ohms), 4*FE 인터페이스, 1*RS232 콘솔 인터페이스, 1*SNMP 이더넷 인터페이스, 1 엔지니어링 주문 전화 인터페이스 |
|
출력 |
전원 공급: AC180V ~ 260V; DC –48V; DC +24V 전력 소모량 : ≤10W |
|
외형 치수 |
제품 크기: 19인치 1U 485X138X45mm(폭X깊이X높이) |
|
중량(평량) |
3KG |
