1~8 E1 인터페이스, 기본 및 백업용 광섬유 인터페이스 커넥터, 1~4채널 10/100M 고속 이더넷 인터페이스, 그리고 XNUMX개의 비즈니스 확장 인터페이스를 제공합니다.
이 시리즈 장비는 회사에서 포인트 투 포인트 광 전송 장비를 기반으로 개발한 PDH 파이버 전송 전용 VLSI입니다. 1-8 E1 인터페이스, 기본 및 백업 파이버 광 인터페이스 커넥터, 1-4 채널 10/100M 고속 이더넷 인터페이스, 두 개의 비즈니스 확장 인터페이스를 제공합니다. 2개의 확장 서비스 인터페이스는 RS232/RS485/RS422 비동기 데이터로 사용할 수 있으며, 응용 프로그램이 매우 유연합니다. 옵션으로 디지털 서비스 전화가 하나 있으며, 응용 프로그램이 매우 유연합니다. 사운드 알람 기능이 있어 전체적으로 안정적이고 신뢰할 수 있으며, 전력 소모가 낮고, 통합성이 높고, 크기가 작습니다.
● 자체저작권IC를 기반으로
● 1~4포트 10/100M 고속 이더넷 인터페이스, 4포트 이더넷 포트는 스위치 인터페이스입니다.
● RS232 콘솔 관리 인터페이스 제공(옵션)
● 1개의 광섬유 인터페이스 1+XNUMX 보호(APS) 기능 제공(옵션)
● 이더넷 인터페이스 속도는 10/100M, 반/전이중 자동 네고입니다.
● 이더넷 패키지는 최대 10240바이트의 점보 프레임을 지원합니다.
● E1 인터페이스는 G.703을 준수하고 디지털 클록 복구 및 원활한 위상 잠금 기술을 채택합니다.
● 엔지니어링 주문 와이어 핫라인으로 설정된 표준 2선 전화(전화 핸들 아님) 사용(선택 사항)
● 광신호가 끊어졌을 때 원격장치의 전원이 꺼졌거나 광섬유가 단선된 것을 감지하여 LED로 경보를 표시합니다.
● 로컬 기기에서 원격 기기의 동작 상태를 확인 가능
● 원격 인터페이스 Loop Back 명령 제공, 로컬 E1Loop Back 기능 지원, E1 LOS 및 AIS 알람 지원, 회선 유지 관리 용이
● 전송 거리는 중단 없이 최대 2-100Km입니다(기본 FC 듀얼 파이버 싱글 모드 20km).
● SNMP 관리자 지원(내부 SNMP 에이전트)선택 사항
● AC 220V, DC-48V, DC24V 선택 가능
● DC-48V/DC24V 전원 극성 검출 기능, 무극성
● 섬유질
다중 모드 광섬유
50/125um, 62.5/125um,
최대 전송 거리: 5Km @ 62.5 / 125um 단일 모드 파이버, 감쇠(3dbm/km)
파장 : 820nm
전송 전력: -12dBm(최소) ~-9dBm(최대)
수신기 감도: -28dBm(최소)
링크 예산: 16dBm
단일 모드 광섬유
8/125um, 9/125um
최대 전송 거리 : 40Km
전송 거리: 40Km @ 9 / 125um 단일 모드 파이버, 감쇠(0.35dbm/km)
파장 : 1310nm
전송 전력: -9dBm(최소) ~-8dBm(최대)
수신기 감도: -27dBm(최소)
링크 예산: 18dBm
● E1 인터페이스
인터페이스 표준: 프로토콜 G.703을 준수합니다.
인터페이스 속도: 2048Kbps±50ppm;
인터페이스 코드: HDB3;
E1 임피던스: 75Ω(불평형), 120Ω(평형);
지터 허용 범위: 프로토콜 G.742 및 G.823에 따름
허용 감쇠량: 0~6dBm
● 이더넷 인터페이스(10/100M)
인터페이스 속도: 10/100Mbps, 반이중/전이중 자동 협상
인터페이스 표준: IEEE 802.3, IEEE 802.1Q(VLAN)와 호환
MAC 주소 용량: 4096
커넥터: RJ45, Auto-MDIX 지원
● 작업환경
작동 온도 : -10 ° C ~ 50 ° C
작동 습도: 5%~95% (결로 없음)
보관 온도 : -40 ° C ~ 80 ° C
보관 습도 : 5%~95% (결로 없음)
|
모델 |
모델 번호: FCP-E8WF4 |
|
기능 설명 |

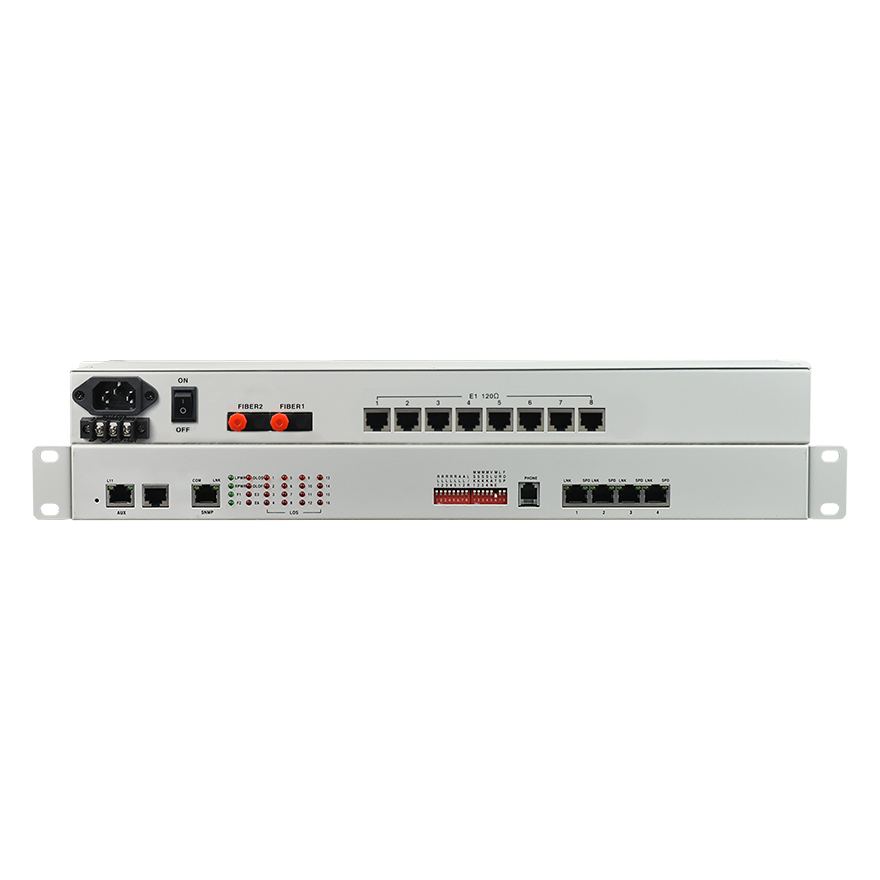

8E1 PDH, 19인치 1U, 4 * 이더넷 10/100M, 옵션(유선 전화 주문, 콘솔, SNMP, 1+1 백업 광섬유 포함) |
|
포트 설명 |

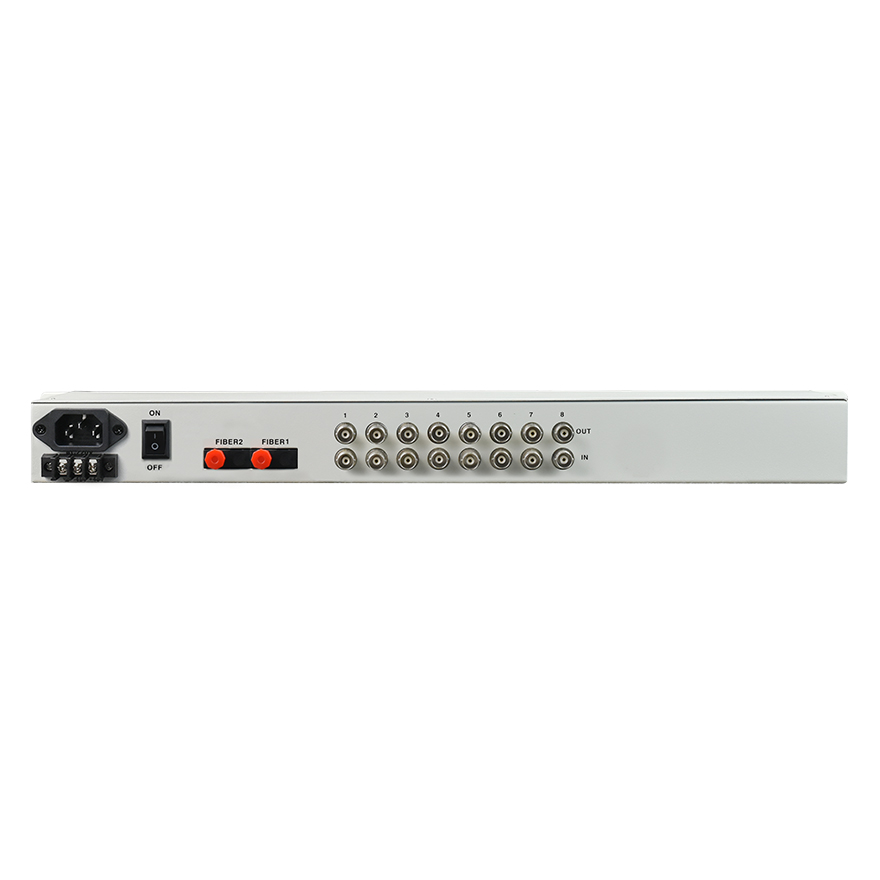

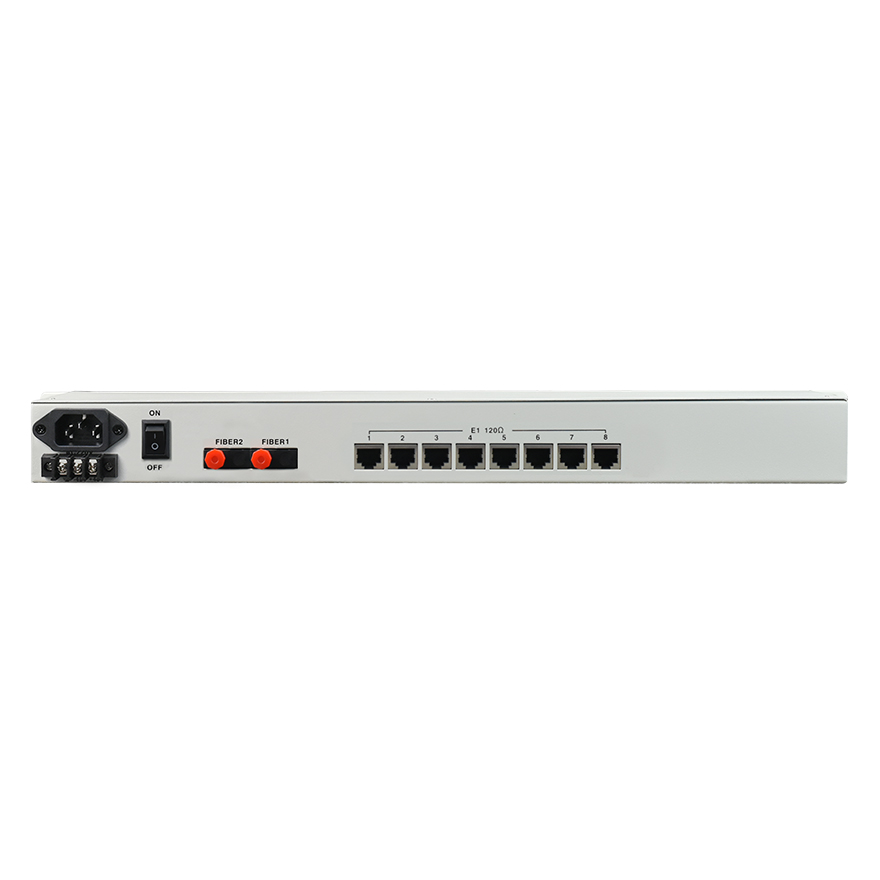

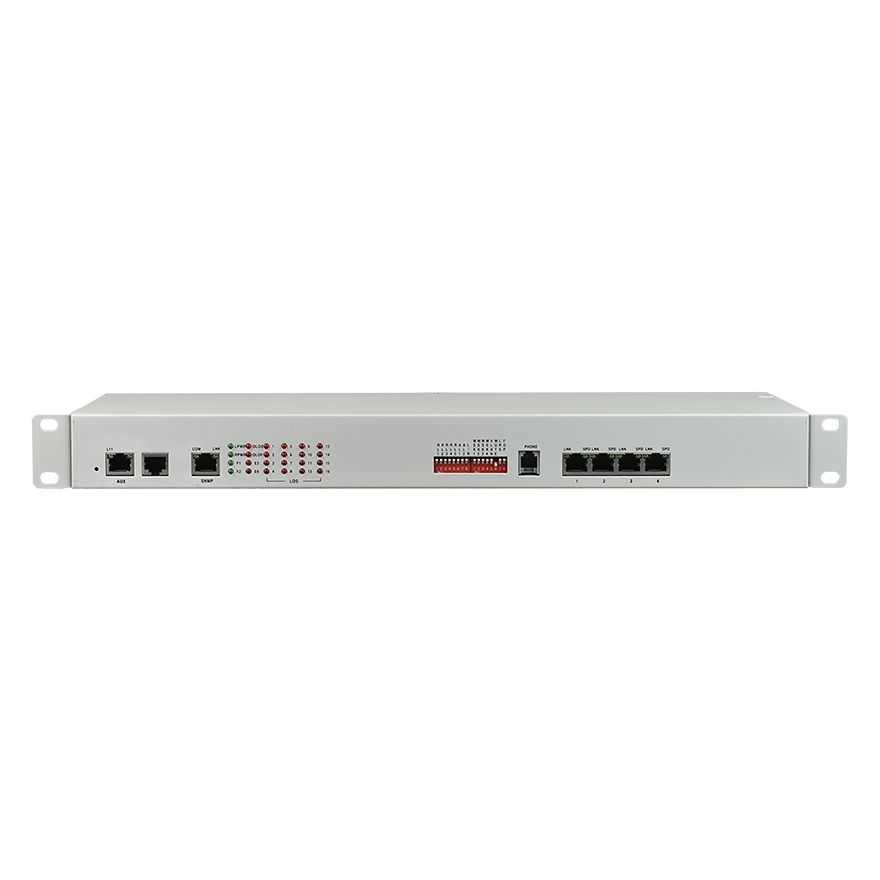

1+1 광 포트, 8*E1 인터페이스(75/120ohms), 4 FE 인터페이스, 1*RS232 콘솔 인터페이스, 1*SNMP 이더넷 인터페이스, XNUMX개의 엔지니어링 주문 전화 인터페이스 |
|
출력 |
전원 공급 : AC180V ~ 260V；DC –48V；DC +24V 전력 소모량 : ≤10W |
|
외형 치수 |
제품 크기: 19인치 1U 483X138X45mm(폭X깊이X높이) |
|
중량(평량) |
3KG |
