8채널 아날로그 수집 모듈은 8-0mA, 20-4mA, 20-0V, 5-0V의 네 가지 유형의 아날로그 입력 신호 10개를 수집할 수 있습니다. 수집된 아날로그 신호 데이터는 절연된 RS485 인터페이스를 통해 출력되며, RS485 인터페이스를 통해 제어할 수 있습니다. 신호 수집 및 RS485 통신 전기 신호는 서로 절연되어 모든 유형의 교차 모드 및 공통 모드 간섭을 효과적으로 억제하여 데이터 정확성과 모듈의 안정적인 작동을 보장합니다.
- 제품 검색 가이드 : 공간 = 그리고, | = 또는, ! = 아닙니다
회사 개요
기능
● 표준 Modbus RTU 프로토콜을 지원합니다.
● 아날로그 입력은 12비트 출력 해상도와 2‰의 정확도를 지원하며, 2선식, 3선식 및 4선식 센서 연결을 지원합니다.
● 8개의 아날로그 입력 신호(0-20mA, 4-20mA, 0-5V, 0-10V)를 수집할 수 있습니다. Modbus 주소, 전송 속도, 기본 파라미터 복원 및 쿼리 파라미터 설정은 모두 구성 및 편집이 가능하며 전원 차단 시 저장됩니다. 리셋 버튼을 사용하여 원터치로 공장 초기화를 할 수 있습니다.
● 패리티 및 정지 비트 설정 가능, 통신 동작 표시기, 통신 점멸 표시기 및 아날로그 입력 표시기.
● 이중 감시 타이머로 가동 중단 시간 제로를 보장합니다.
● 손쉬운 디버깅, 파라미터 설정 및 수정을 위해 PC 측 테스트 소프트웨어를 지원합니다.
● RS485는 6kV 낙뢰 보호 및 2.5kV 광학 절연 기능을 제공합니다.
● RS485 인터페이스는 GB/T17626.5(IEC61000-4-5) 표준을 충족하는 3단계 낙뢰 보호 기능을 갖추고 있습니다. 단락 전류 파형은 10/700μs, 개방 회로 피크 출력 전압은 6kV, 내부 저항은 40옴입니다.
● 9~50V의 광범위한 AC 및 DC 전원 입력을 지원하며, 전원 인터페이스는 6kV 낙뢰 보호 기능을 갖추고 있습니다.
● 전원 공급 장치는 과부하 보호 및 역극성 보호 기능을 지원하며, 산업 표준 4등급 전자파 적합성 요구 사항을 충족합니다.
● 강력한 낙뢰 보호: 낙뢰, 유도 고전압 및 서지로부터 보호합니다. 팬리스 설계로 효율적인 열 방출이 가능하여 수리 시간을 단축합니다.

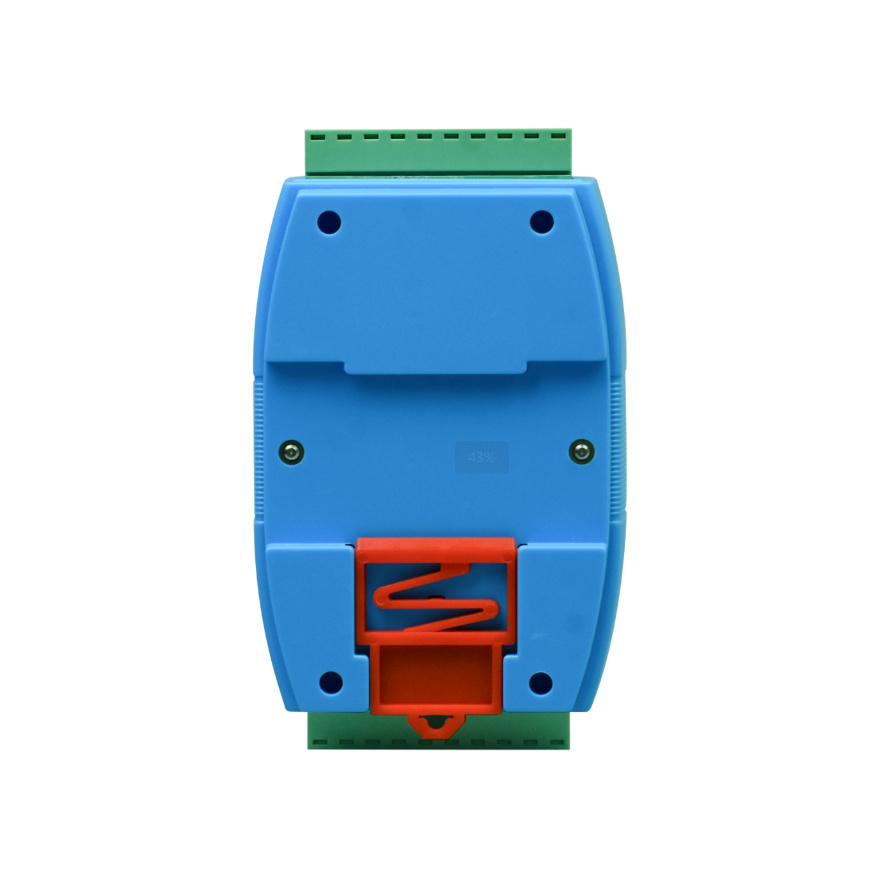

● 간편한 설치: 표준 C45(35mm) 범용 레일 또는 나사에 장착 가능;
● 넓은 작동 온도 범위: -40°C ~ +85°C; 모든 모델은 100% 오븐 테스트를 거쳤습니다.
파라미터
|
제품 번호 |
FCC-042909-2-1 |
|
제품 기능 설명 |
산업용 레일형 8채널 0-20MA/4-20MA/0-10V/0-5V 아날로그 Modbus RTU 수집기 |
|
서비스 포트 설명 |
1*isolated RS485 channel, 8*0-20MA/4-20MA/0-10V/0-5V interfaces |
|
전력 공급 |
전원 입력 DC9-50V, 전력 소모 <1W 과부하 보호: 지원됨 역방향 연결 보호: 지원됨 접속단자 : 2코어 5.08mm 피치 나사단자 |
|
무게 |
0.133KG / PCS |
● 일련의 인터페이스
표준: EIA/TIA-485 RS485(ISO/IEC 8284)
직렬 인터페이스: RS-485 2선: A(TX+용) B(TX-용) GND
물리적 인터페이스: 5.08mm 피치 나사 단자
● Current A탐닉
입력 및 출력 범위 : 0~20mA (4~20mA 포함)
분해능: 12비트
샘플링 속도: 20K회/초
시간 지연: <0.1ms
최대 부하 용량 : 600Ω
입력 저항 : 125Ω
정확도 : 0.2% (상온)
● 전압 A탐닉
입력 및 출력 범위: 0~10V(0~5V 포함)
해상도: 12비트
샘플링 속도: 20K회/초
시간 지연: <1ms
최대 부하 용량 : 600Ω
입력 저항 : 100ΚΩ
정확도 : 0.2% (상온)
● 근무 환경
작동 온도: -40°C – +85°C
보관 온도: -40°C – +85°C
작동 습도: 0% – 95% (결로 없음)
MTBF: >100,000시간
