O dispositivo é um conversor de mídia de Ethernet 10/100/1000M para fibra óptica 1000Base-X com função LFP, utilizado principalmente para transmissão de longa distância (20/40/60/80/120 km) em redes de fibra óptica. Possui uma porta óptica gigabit e uma porta Ethernet gigabit. Conta com uma função completa de alarme, desempenho estável e confiável, baixo consumo de energia, alto grau de integração e tamanho reduzido.
- Pesquisa de produtos Guia: espaço = E, | = OU, ! = NÃO

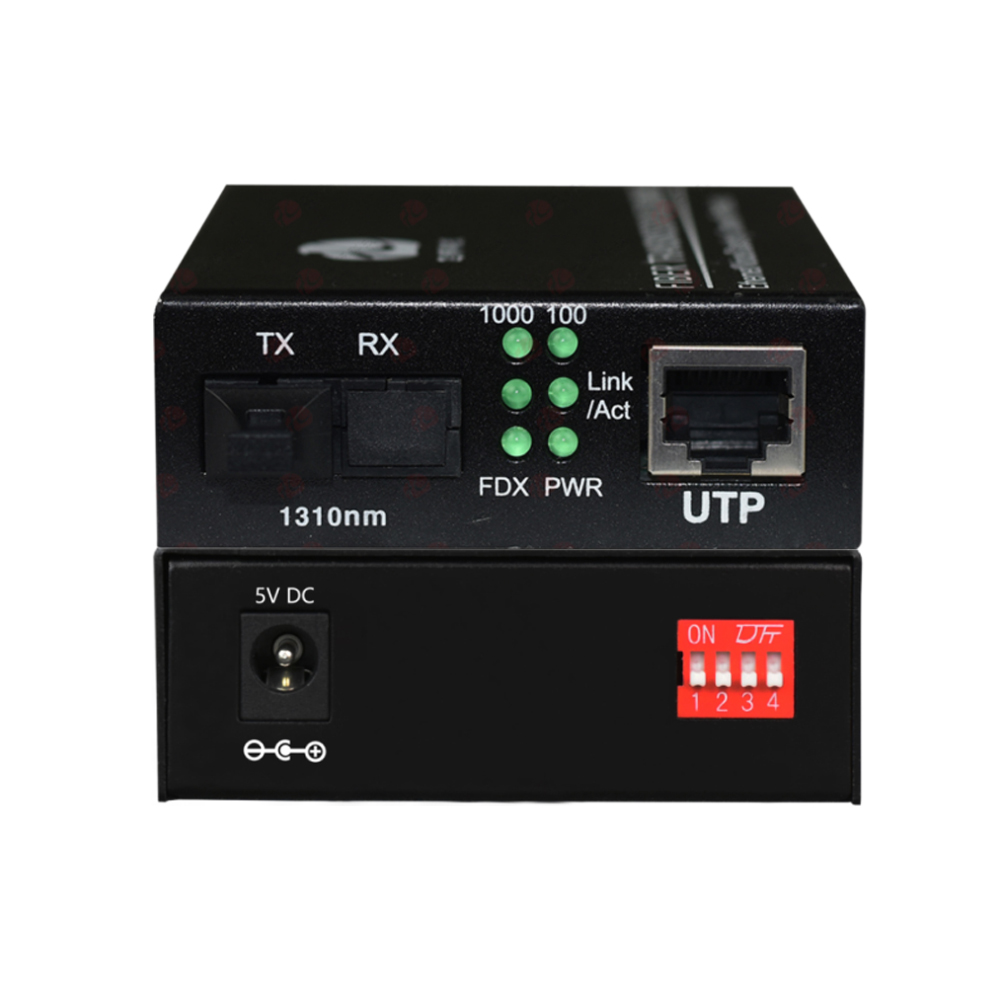

Conversor de mídia LFP 10/1000/1000M
Modelo
FCM-G1-LFP
Descrição:
O dispositivo é um conversor de mídia de Ethernet 10/100/1000M para fibra óptica 1000Base-X com função LFP, utilizado principalmente para transmissão de longa distância (20/40/60/80/120 km) em redes de fibra óptica.
Visão geral
Características
● O dispositivo possui uma porta Ethernet gigabit e uma porta óptica gigabit, que compartilham a largura de banda gigabit. A largura de banda de transmissão é de 1000 Mbps à velocidade de linha, e a porta óptica suporta distâncias de transmissão de 20/40/60/80/120KM.
● A porta Ethernet (RJ45) suporta autonegociação para 10/100/1000 Mbps, com modo full/half duplex e detecção automática de MDI/MDI-X.
● Suporta a LFP (propagação de falhas de enlace) função, que permite transmitir alarmes da porta óptica para a porta Ethernet. A função LFP pode ser ativada por meio das configurações da chave DIP.
● Suporta a configuração das portas ópticas como 1000BASE-X e 100BASE-FX, que pode ser definida por uma chave DIP.
● Incorpora funções como proteção contra tempestades de broadcast, balanceamento de tráfego, isolamento de colisões, detecção de erros e reinicialização automática em caso de travamento. É adequado para aplicações com tráfego intenso de dados, incluindo transmissão de vídeo.
● Suporta a transmissão de pacotes de dados ultralongos de 9K e pode ser utilizado com switches que suportam o protocolo IEEE 802.1Q.
● Estão disponíveis duas variantes: padrão e aprimorada. A versão aprimorada suporta configurações de full-duplex, half-duplex e duas portas ópticas, além de configurações de MTU (Unidade Máxima de Transmissão).
Parâmetros
● Fibra
Porta óptica: 1
Taxa: 1.25G
Fibra óptica: uma/duas fibras
Interface de fibra: FC/SC/ST/LC (SFP)
Comprimento de onda: 850 nm/1310 nm multimodo; 1310 nm/1550 nm monomodo
Distância de transmissão sem retransmissão: 20~120Km
Potência típica de transmissão:
Monomodo 1310/1550nm: ≥-9dBm
Multimodo 850nm: -18dBm
Multimodo 1310nm: -25dBm
Faixa de sensibilidade de recepção: -28dBm~- 40dBm

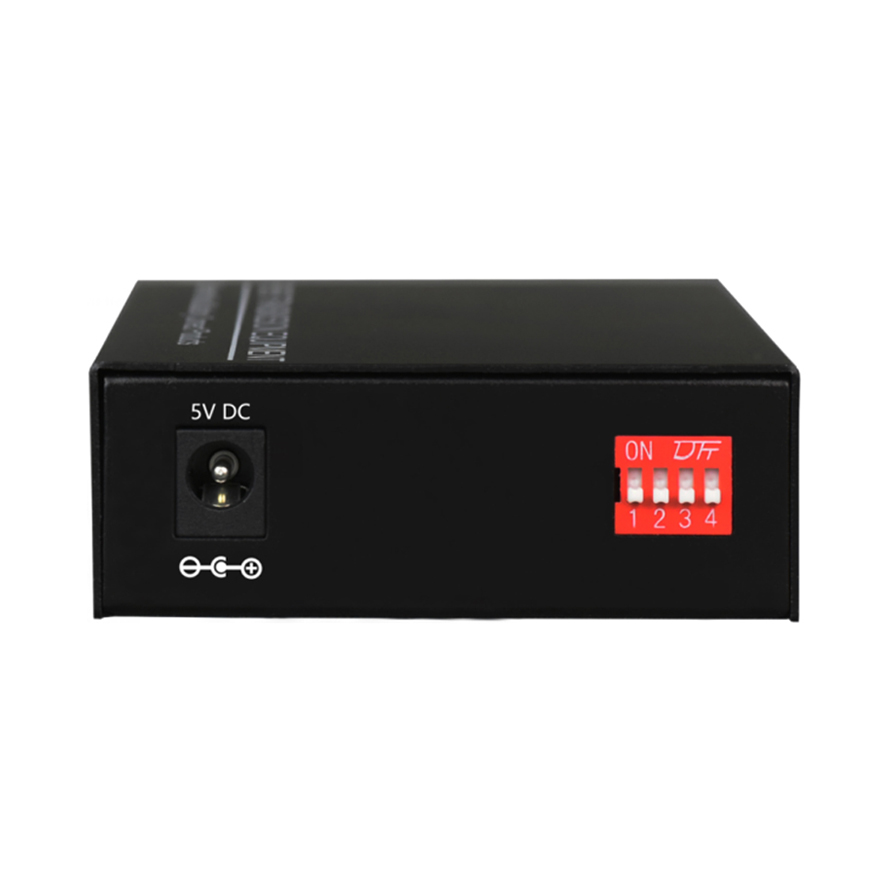

● Função da chave DIP
DIP-1: ON: ativar a função LFP / OFF: desativar
DIP-2: ON: porta óptica 100M / OFF: porta óptica Gigabit
As funções a seguir são da versão aprimorada e não se aplicam à versão padrão
DIP-3: ON: adaptação automática full/half-duplex da porta óptica gigabit ativada / OFF: full-duplex
DIP-4: ON: MTU <= 10240 / OFF: MTU <= 1522
● Interface Ethernet de 10/100M
Protocolo: Em conformidade com IEEE 802.3az, IEEE 802.1Q (VLAN)
Taxa: 10/100/1000M com adaptação automática, full/half-duplex com adaptação totalmente automática
Tabela de endereços MAC: é possível aprender 4096 endereços MAC
Interface física: RJ45, suporte a Auto-MDIX
● Ambiente de operação
Temperatura de operação: -40℃—+85℃
Temperatura de armazenamento: -40℃—+85℃
Umidade de operação: 0% – 95% (sem condensação)
MTBF: >100,000 horas
Especificações
|
Modelo do produto |
FCM-G1-LFP |
|
Descrição da função |
Função LFP; 1 óptica para 1 Ethernet |
|
Descrição das portas |
1 porta óptica Gigabit, 1 porta Ethernet Gigabit |
|
Fonte de alimentação |
Alimentação de 220V a 5V CA ou 12V |
|
Dimensões do produto |
Dimensões: 90mm (comprimento) x 70mm (largura) x 25mm (altura) |
|
Peso |
0.25kg/conjunto |
Produtos relacionados
Documentação e verificação do projeto — FCM-G1-LFP
Antes de fazer o pedido ou realizar a ligação, confirme o modelo e a configuração exatos, a pinagem da interface, a compatibilidade óptica ou de rede, a entrada de alimentação e as condições de instalação. As configurações opcionais não são intercambiáveis.
Consulte os documentos técnicos de FCTEL · Solicite a ficha técnica atual e o diagrama de ligação específicos do modelo
