Conversor de mídia de fibra 2FE com serial (RS232/RS422/RS485/fechamento de contato seco)

    O dispositivo suporta 2 Gigabit Ethernet + 1 RS232 / 422 / 485 / fechamento de contato seco para transmissão de fibra óptica e pode realizar a transmissão de 2* 10 / 100 BASE-T par trançado Ethernet + 1*RS232 / 422 / 485 para fibra óptica ou a extensão da distância de transmissão da rede. Como o conversor de mídia de fibra (transceptor óptico Ethernet), o modem de fibra RS485 é amplamente utilizado em várias ocasiões industriais, o primeiro é usado em redes de computadores e o último é usado em controle industrial, cartão tudo-em-um, instrumentos e medidores, etc. Em muitos projetos de engenharia, a demanda de dois tipos de equipamento existe ao mesmo tempo. Nossa empresa apresenta oportunamente equipamentos de transmissão de fibra óptica, que podem ter 2* portas de rede compartilhadas de 10/100 m e 1* interface RS232/422/485 ao mesmo tempo, e transmitir apenas por meio de uma fibra óptica de núcleo, o que economiza não apenas recursos de fibra óptica, mas também economiza equipamentos de fibra óptica, reduz pontos de falha e facilita a manutenção do equipamento. É amplamente utilizado na aplicação de monitoramento de vídeo em rede HD e outras ocasiões em que duas outras interfaces de dados são necessárias.

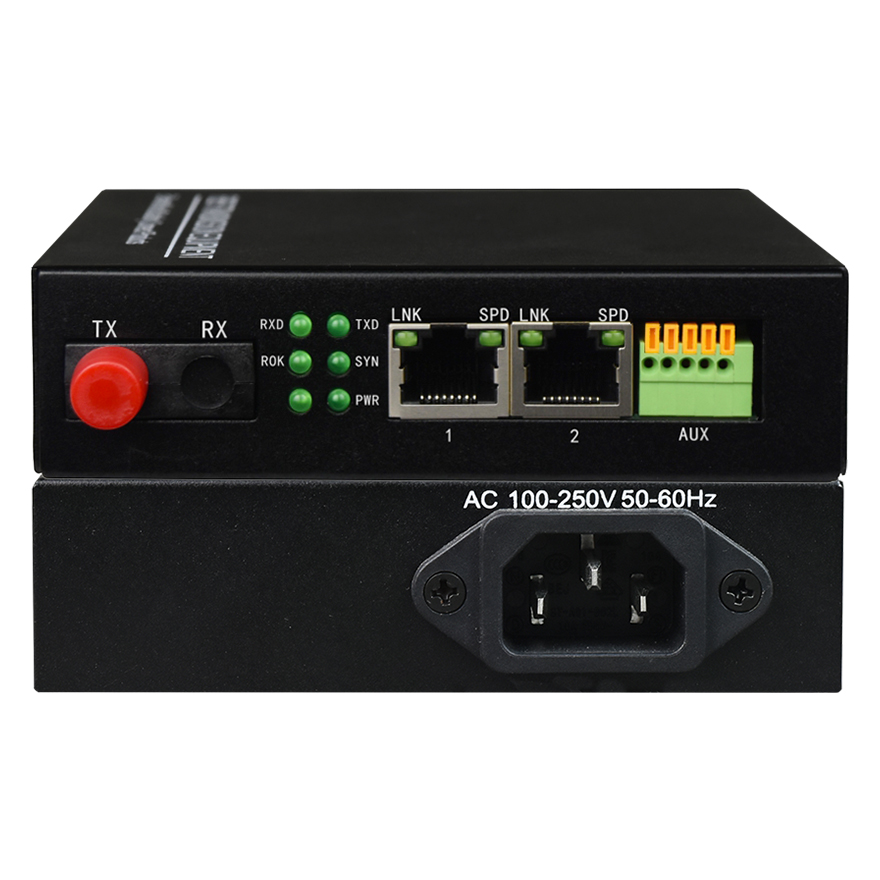

● Ele fornece duas portas Fast Ethernet e uma interface de dados, que podem expandir um dado assíncrono ou dois fechamentos de contato seco, e suporta o canal de transmissão de dados de RS232 / RS485 / RS422 / TTL / valor de switch, com aplicação flexível;
● A luz LED do dispositivo final indica o status do link óptico do dispositivo oposto;
● A interface Ethernet se adapta automaticamente ao ambiente de 10/100 Mbps, o que é conveniente para atualização de rede;
● A interface Ethernet suporta comunicação de rede full duplex e half duplex, com capacidade de negociação automática, MDI/mdi-x adaptável sem ajuste manual;
● A interface serial é um terminal sem parafusos, o que é conveniente para os usuários conectarem;
● O canal de dados seriais pode transmitir dados seriais assíncronos adaptáveis ​​de 300-115200 taxas de transmissão;
● A distância de transmissão sem relé é superior a 2-120 km;
● A rede e a interface serial devem ser fornecidas com proteção contra raios, que deve atender ao padrão de onda de corrente de curto-circuito de 8/20 μs e tensão de saída de pico de circuito aberto de 6 kV de GB/t17626.5 (iec61000-4-5);

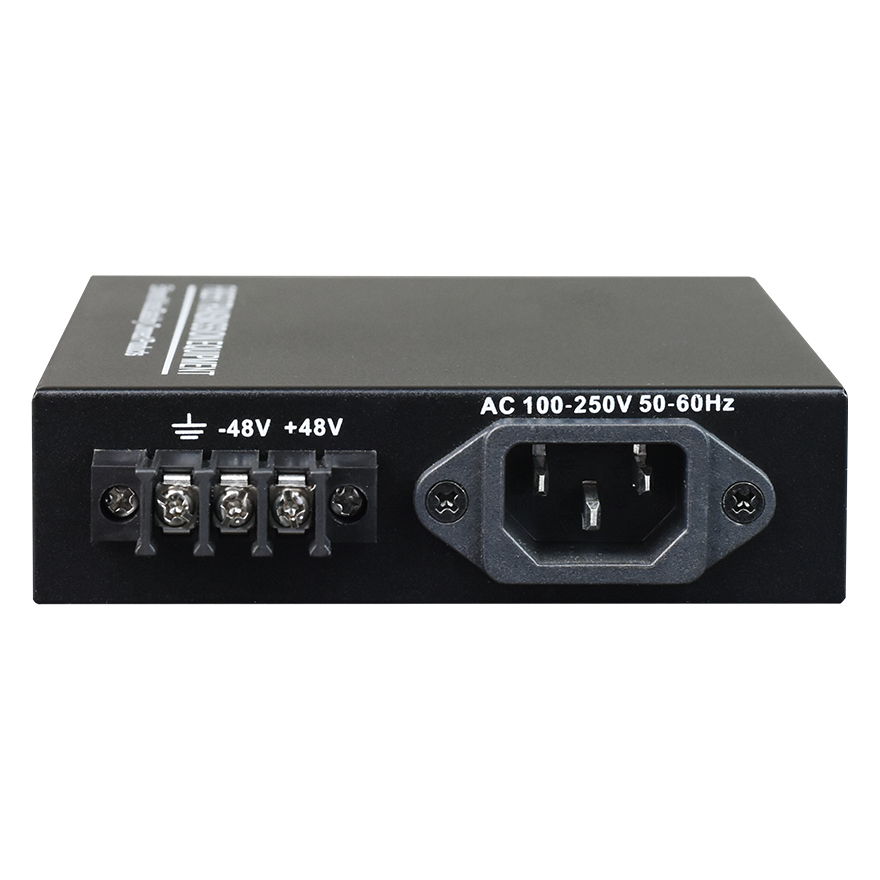

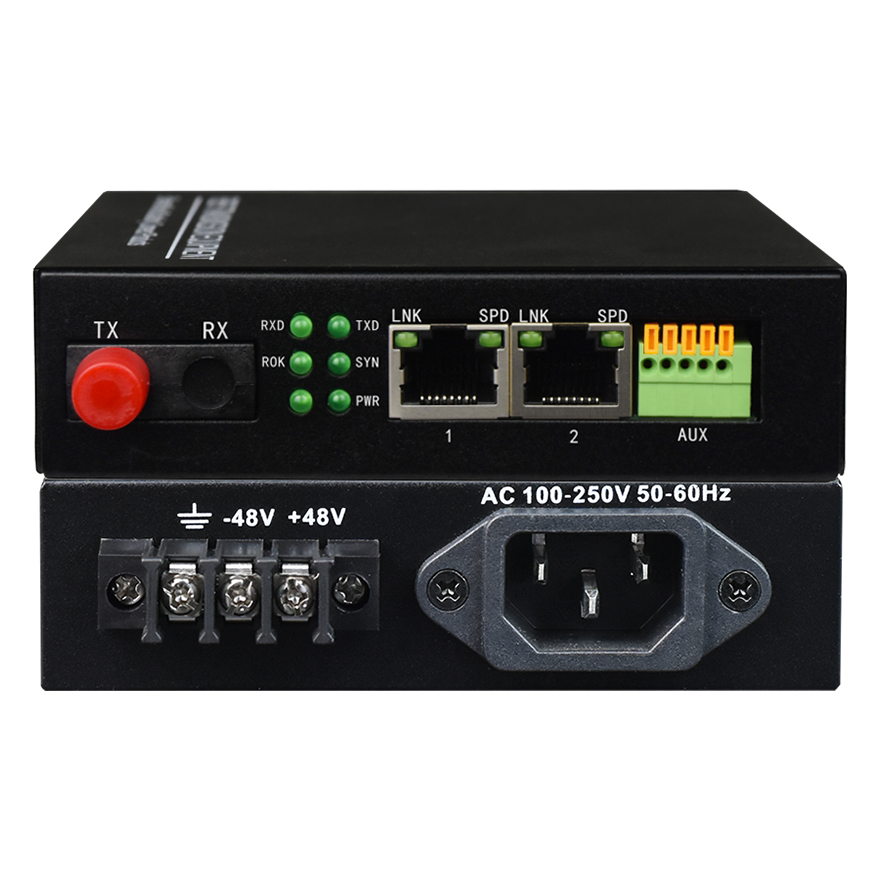

● Uma variedade de opções de fonte de alimentação: AC220V, dc-48v, etc.; suporta fonte de alimentação dupla AC + DC;
● A fonte de alimentação DC-48v possui função de detecção automática de polaridade, portanto, não é necessário distinguir os polos positivo e negativo durante a instalação.

● Fibra
Porta óptica: 1
Fibra óptica: núcleo único/núcleo duplo
Interface de fibra: FC/SC/ST/LC(SFP)
Comprimento de onda: 1310/1550 para modo único; 850/1310 para multimodo;
Distância de transmissão: 20-120Km
Potência de transmissão típica: ≥-9dB para modo único; -18dBm para multimodo de 850 nm; -25dBm para multimodo de 1310 nm;
Faixa de sensibilidade de recepção: -33dBm~- 40dBm

● Porta Ethernet
Protocolo: de acordo com IEEE 802.3, IEEE 802.1Q (VLAN)
Taxa: 10/100M autoadaptável, Full/half duplex totalmente adaptável
Endereço MAC: 4096
Interface física: RJ45, suporte Auto-MDIX (adaptável de linha cruzada/reta)
Porta Serial
  Padrão:
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
  Interface serial:
RS-422: TxD+, TxD-, RxD+, RxD-, Terra de sinal
RS-485 4 fios: TxD+, TxD-, RxD+, RxD-, Terra de sinal
RS-485 2 fios: Dados+ (correspondente a TX+), Dados- (correspondente a TX-), Sinal Terra
RS-232: RXD, TXD, Terra de sinal

● Dimensão

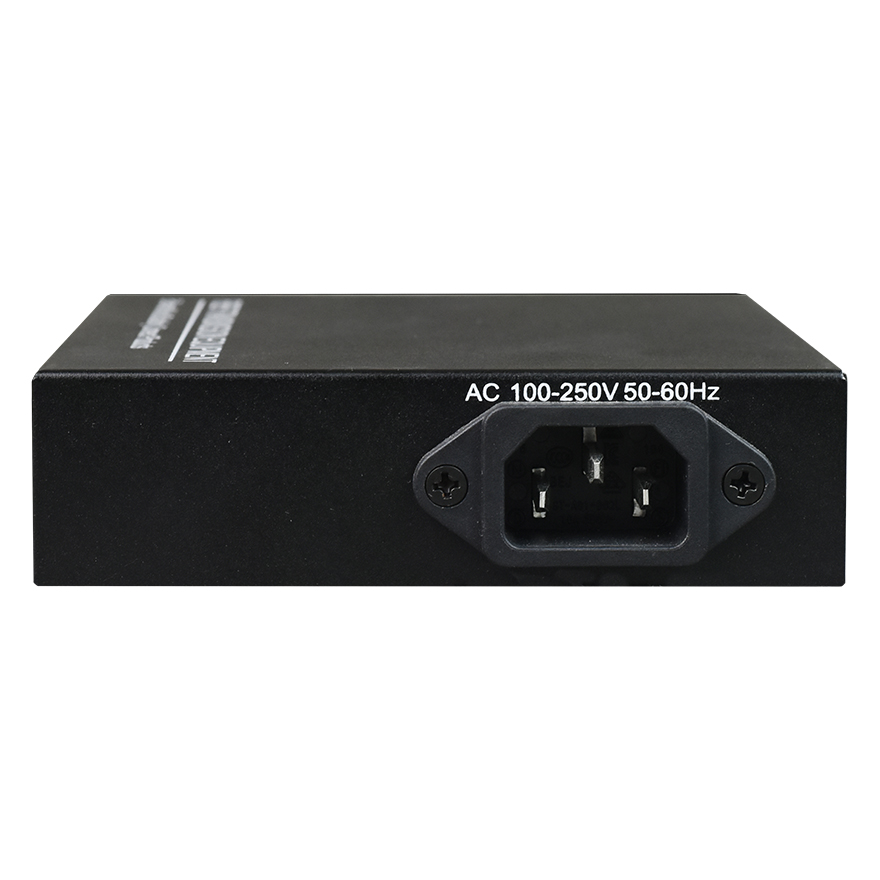

Fonte de alimentação: AC180V ～260V;DC –48V;DC +24V
Consumo de energia: ≤5W
Tamanho: (C×L×A) 216×138×31mm tipo desktop

● Ambiente de trabalho
Temperatura de trabalho: -10℃—+70℃ ou -40℃—+85℃（tipo industrial）
Temperatura de armazenamento: -40℃—+85℃
Umidade de trabalho: 0%—95% (sem condensação)
MTBF: ＞100,000 horas
