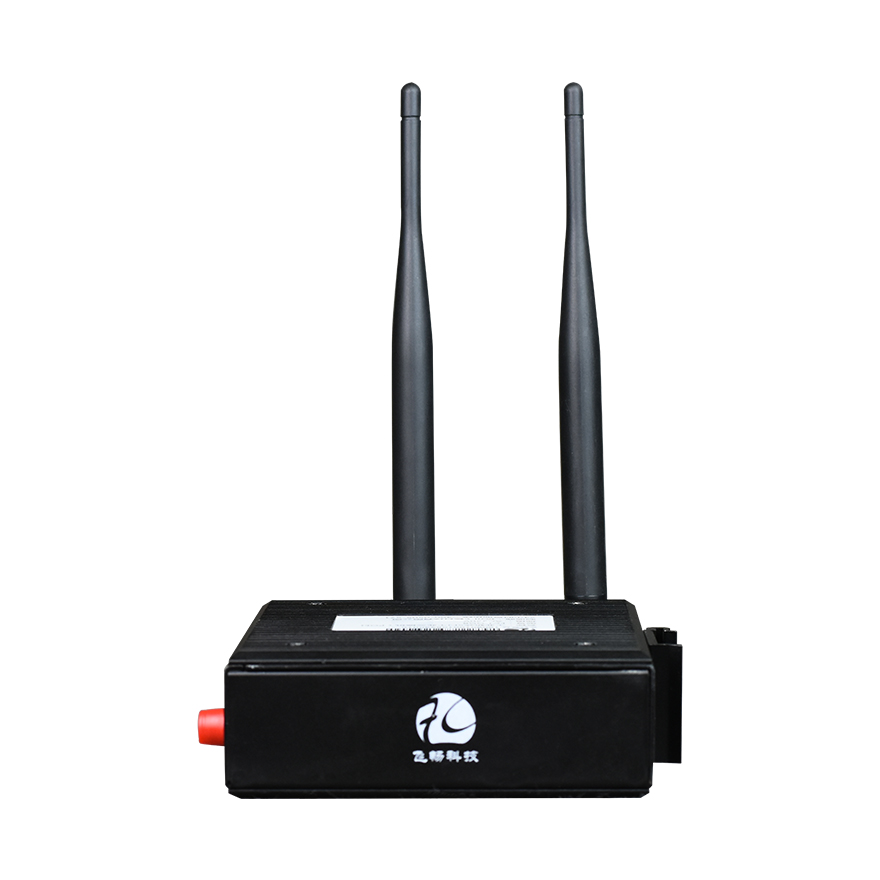

Transceptor óptico de classe industrial com fibra óptica e backup WiFi, 4*FE para 1 uplink óptico de 100M

Transceptor óptico de classe industrial com fibra óptica e backup WiFi, 4*FE para 1 uplink óptico de 100M

2,393 +2

Solicite informações agora

Modelo Fale conosco

Descrição:

Visão geral

Esta série de produtos adota um projeto industrial para montagem em trilho, e os equipamentos têm uma estrutura ponto a ponto para proporcionar estabilidade, confiabilidade e transmissão de dados em tempo real em ambientes adversos. Durante o funcionamento, o sinal de rede forma uma estrutura em cadeia, o que simplifica a instalação e reduz os custos do projeto.

Este produto oferece: uma porta óptica Ethernet de 100Mbps; um módulo sem fio integrado de 300Mbps IEEE802.11b/g/n; quatro interfaces elétricas Ethernet de 100Mbps; pode ser conectado a quatro interfaces elétricas Ethernet de 100Mbps com WiFi e fibra óptica, quatro interfaces ópticas Ethernet de 100Mbps e um equipamento óptico Gigabit SFP no terminal intermediário de agregação;

O dispositivo é baseado em uma arquitetura de chip de switch Ethernet + FPGA e possui função de gerenciamento remoto. O software SNMP pode gerenciar o dispositivo, que conta com uma função completa de alarme. O equipamento é estável e confiável, com baixo consumo de energia, alto nível de integração e dimensões reduzidas.

Características

● Série Ethernet industrial, projetada para ambientes industriais adversos

● O equipamento oferece um módulo sem fio de 300Mbps IEEE802.11b/g/n, quatro portas Ethernet de 100Mbps e uma interface óptica de 100Mbps.

● Suporta a transmissão de pacotes de dados ultralongos de VLAN, podendo ser combinado com switches que suportam o protocolo IEEE802.1Q; possui funções de proteção contra tempestades de broadcast, balanceamento de fluxo, isolamento de colisões e detecção de erros; porta Ethernet com ajuste automático de 10 / 100Mbps e adaptação automática MDI / MDI-X, sem ajuste manual;

● Um módulo sem fio integrado de 300Mbps IEEE802.11b/g/n, com largura de banda total de 300M, pode ser conectado ao equipamento com WiFi na extremidade de agregação correspondente;

● Quando a fibra óptica funciona normalmente, ela é utilizada para a comunicação e o WiFi como backup. Quando há uma anomalia na fibra óptica, o WiFi pode entrar em funcionamento para garantir que o serviço não seja interrompido;

● A interface Ethernet e a interface de alimentação devem contar com proteção contra descargas atmosféricas, em conformidade com a norma GB / T17626.5 (IEC61000-4-5), com onda de corrente de curto-circuito de 10 / 700 μs e tensão de pico de saída em circuito aberto de 6kV;

● São suportadas entrada CA / CC de ampla faixa (9V-48V), isolação interna, entrada dupla de alimentação redundante, proteção contra sobrecarga e proteção contra inversão de polaridade.

● Atende aos requisitos de compatibilidade eletromagnética industrial de nível IV;

● Função reforçada de proteção contra descargas atmosféricas: proteção contra raios, alta tensão induzida, surtos etc.; dissipação eficiente de calor sem ventilador, reduzindo o tempo de reparo;

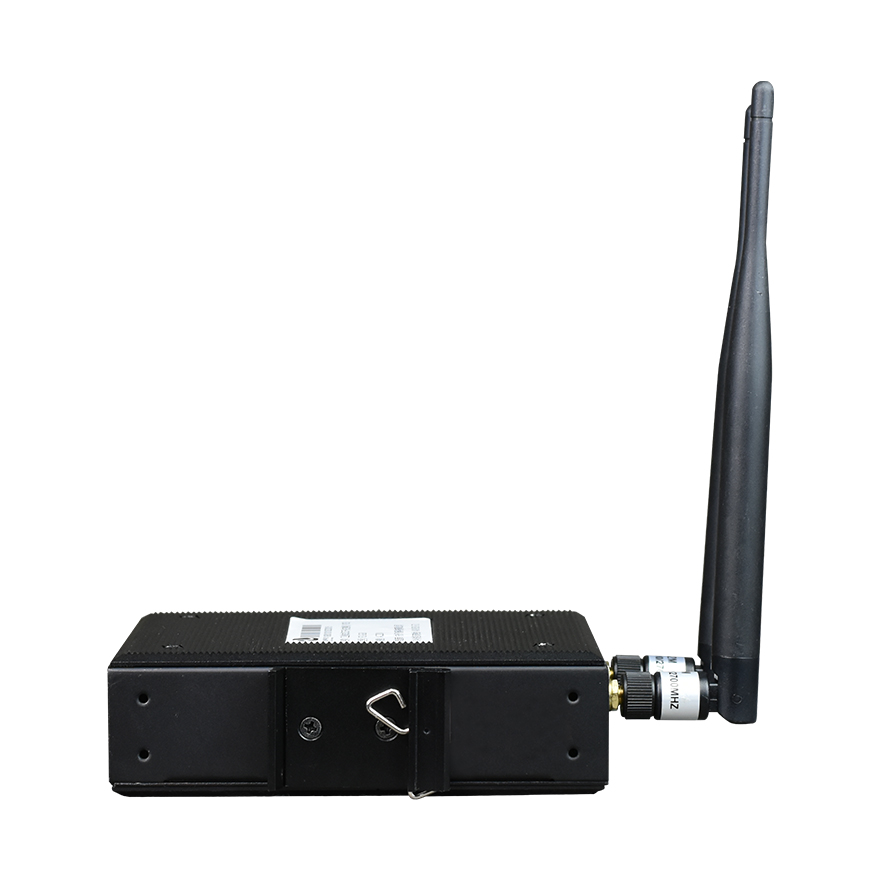

● Invólucro com grau de proteção IP40, capaz de resistir às condições de ambientes adversos, com instalação em trilho ou na parede;

● Ampla faixa de temperatura: temperatura de operação de -40 ℃ a + 85 ℃

● Todos os modelos passam por teste de burn-in 100%. Garantia: 5 anos

Parâmetros

● Fibra

Fibra multimodo

50/125um, 62.5/125um,

Distância de transmissão: 2km em fibra multimodo, atenuação (3dBm / km)

Comprimento de onda: 850nm

Potência de transmissão: – 12dBm (mín.) – – 9dBm (máx.)

Sensibilidade de recepção: – 28dBm (mín.)

Orçamento de potência do enlace: 16dBm

Fibra monomodo

8/125um, 9/125um

Distância de transmissão: 20km em fibra monomodo, atenuação (0.35dBm / km) (personalização caso seja necessária uma distância maior)

Comprimento de onda: 1310nm (1550nm para transmissão de distância ultralonga)

Potência de transmissão: – 9dBm (mín.) – – 5dBm (máx.)

Sensibilidade de recepção: – 27dBm (mín.)

Orçamento de potência do enlace: 18dBm

● Interface Ethernet (100/100M)

Taxa da interface: 10/100 Mbps, autonegociação half/full duplex

Padrão da interface: compatível com IEEE 802.3, IEEE 802.1Q (VLAN)

Capacidade de endereços MAC: 4096

Conector: RJ45, com suporte a Auto-MDIX

● PInterface WiFi

Norma técnica:

IEEE802.11b/802.11g/802.11n, IEEE802.3/802.3u

Taxa de transmissão WLAN:

11n: 802.11n HT20: máx., 72.2Mbps @ MCS7: 1NSS máx., 144.4Mbps @ MCS15: 2NSS 802.11n HT40: máx., 150Mbps @ MCS7: 1NSS

Máx., 300Mbps @ MCS15:2NSS

11g: 54, 48, 36, 24, 18, 12, 11, 9, 6, 5.5, 2, 1Mbps

11b: 11, 5.5, 2, 1Mbps

Características da WLAN:

Suporta 2.4GHz, compatível com 2.4GHz e com os padrões IEEE 802.11g, IEEE 802.11n e IEEE 802.11b

Suporta criptografia WEP de 64 / 128 / 152 bits, padrão WPA de 128 bits (TKIP / AES), IEEE

802.1x e outros mecanismos de criptografia de segurança

Suporta controle de transmissão do SSID e controle de acesso baseado em endereço MAC

Número de canais de operação: EUA, 1-11 canais, UE, 1-13, Japão, 1-14

Faixa de frequência: 2.4 ~ 2.4835GHz

Tecnologia de espalhamento espectral: DSSS (espalhamento espectral por sequência direta)

Modo de modulação de dados: BPSK, QPSK, CCK e OFDM (BPSK / QPSK / 16-QAM / 64-QAM)

Suporta duas antenas, o que pode melhorar consideravelmente a capacidade de transmissão sem fio e aumentar a estabilidade dos sinais sem fio.

Sensibilidade @ PER (taxa de erro de pacotes): MCS15: – 70dBm @ 10% PER; MCS7: – 75dBm @ 10% PER; 54M:

-78dBm @ 10% PER; 11M: – 92dBm @ 8% PER; 6M: – 94dBm @ 10% PER; 1M: – 98dBm @ 8% PER (valor típico)

Distância de transmissão: 60m em ambientes internos e 150m em ambientes externos (dependendo do ambiente)

Potência de RF: 11n 14dBm 11g 16dBm, 11b 19dBm,

● Ambiente de operação

Temperatura de operação: -40°C ~ 85°C

Umidade de operação: 5% a 95 % (sem condensação)

Temperatura de armazenamento: -40°C ~ 100°C

Umidade de armazenamento: 5% a 95 % (sem condensação)

Especificações

Nome do produto	Switch industrial com um módulo sem fio de 300Mbps IEEE802.11b/g/n + 4 portas Ethernet de 100M + 1 portas ópticas de 100M (montagem industrial em trilho ou na parede)
Descrição funcional	Switch óptico de 100Mbps com um módulo sem fio de 300Mbps + 4 * portas Ethernet de 10 / 100M, montagem industrial em trilho ou na parede, IEEE802.11b/g/n

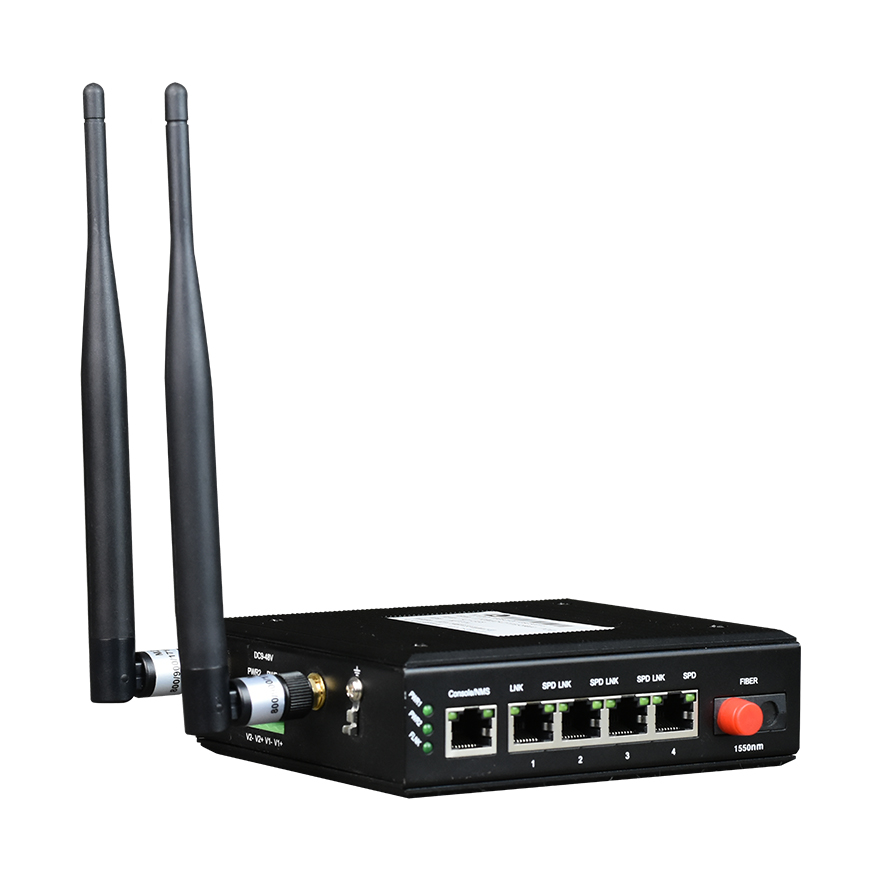

Descrição das portas	Um módulo sem fio de 300Mbps com IEEE802.11b/g/n, quatro portas Ethernet de 100M, uma interface óptica de 100M, uma interface Ethernet de gerenciamento de rede (SNMP), uma interface de console

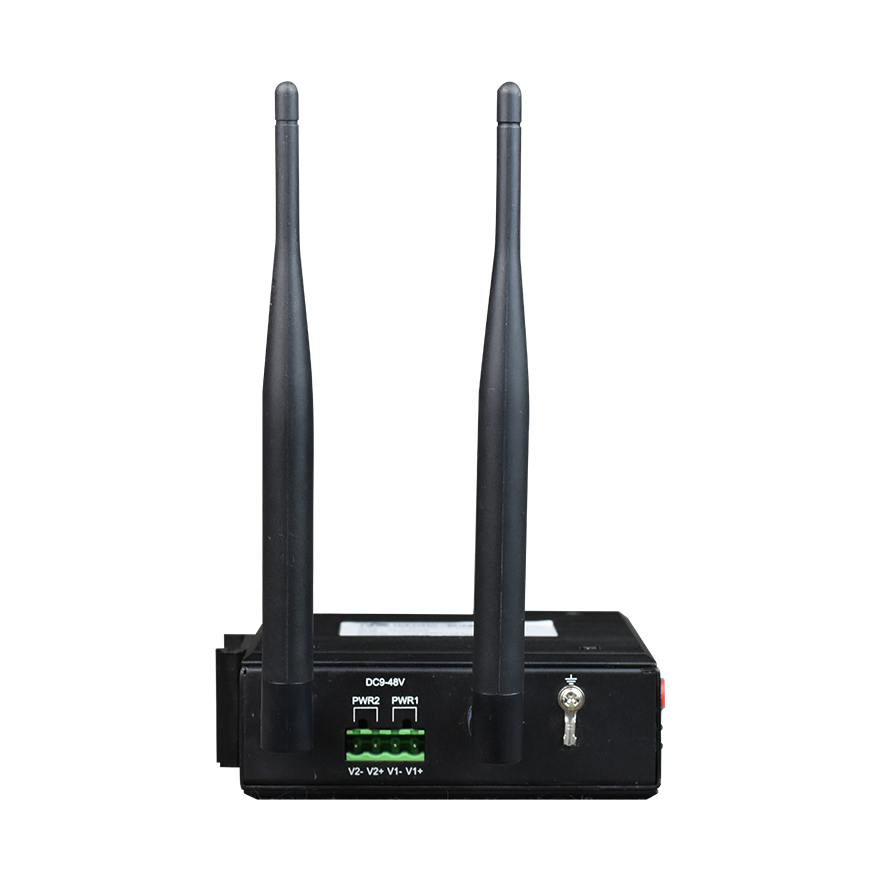

Alimentação	Entrada dupla de alimentação redundante CC 9-48V / CA 9-48V, consumo de energia < 10W Proteção contra sobrecarga: suportada; proteção contra inversão de polaridade: suportada; proteção por redundância: suportada c Terminal de conexão: terminal plugável de 4 vias com espaçamento de 5.08mm
Dimensões	Dimensões do produto: 133 X120 X40mm (largura x profundidade x altura)
Peso	0.75kg

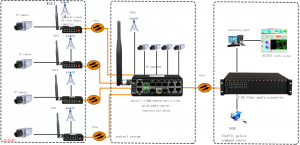

Aplicação

Documentação e verificação de projeto

Antes de fazer o pedido ou realizar a ligação, confirme o modelo e a configuração exatos, a pinagem da interface, a compatibilidade óptica ou de rede, a entrada de alimentação e as condições de instalação. As configurações opcionais não são intercambiáveis.

Consulte os documentos técnicos de FCTEL · Solicite a ficha técnica atual e o diagrama de ligação específicos do modelo
