Este dispositivo utiliza um projeto FPGA de larga escala e tecnologia original e permite a retransmissão de 1~8 canais de sinais analógicos (corrente/tensão) por fibra óptica. Cada conjunto de sinais analógicos possui um pino VO de saída de alimentação de 24V, que facilita a alimentação de sensores e outros dispositivos. O dispositivo utiliza alimentação dupla, um dispositivo programável FPGA de alto desempenho, sem processamento por MCU, conversão de alta velocidade, frequência de amostragem que pode atingir 20KHZ e um chip de conversão AD de 12 bits. Isso resolve os problemas de interferência eletromagnética, interferência por laços de terra e danos causados por raios, melhorando consideravelmente a confiabilidade, a segurança e a confidencialidade dos sinais de controle, além de resolver o problema da distância limitada de transmissão por cabo.
- Pesquisa de produtos Guia: espaço = E, | = OU, ! = NÃO

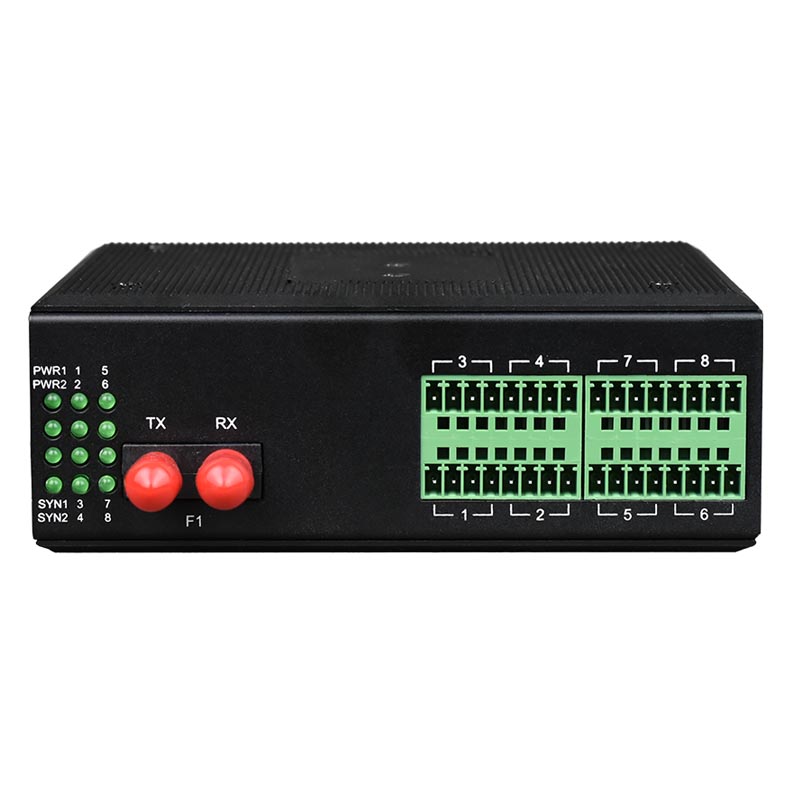

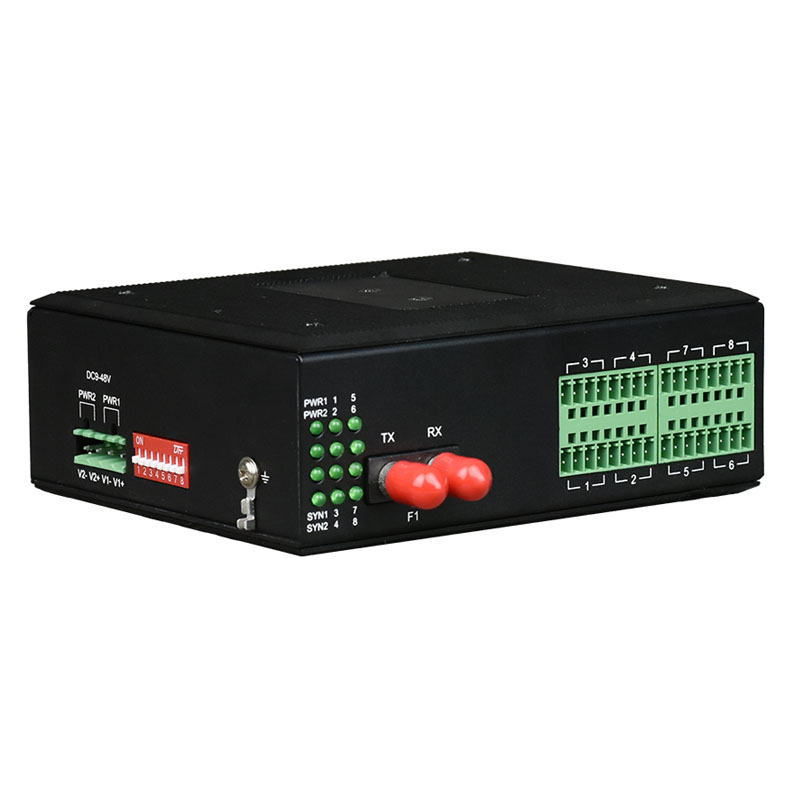

Conversor de 4-20mA para fibra óptica de 8 canais para trilho DIN
Este dispositivo utiliza um projeto FPGA de larga escala e tecnologia original e permite a retransmissão de 1~8 canais de sinais analógicos (corrente/tensão) por fibra óptica.
Visão geral
Características
● Os dispositivos são utilizados em pares, com entrada de sinal no lado local e saída de sinal no lado remoto;
● Suporta 4~20mA em 1-8 canais de corrente; ou 0~10V/0~5V em 1-8 canais de tensão; os 8 canais de entrada e saída analógicas podem ser combinados livremente;
● Os 8 canais analógicos AD/DA utilizam leitura e escrita paralelas por FPGA, em vez de leitura e escrita sequenciais por MCU; o atraso analógico de cada canal é <0.1ms;
● Cada sinal analógico tem seus dados de amostragem de alta velocidade lidos pelo FPGA, com uma taxa de amostragem de 20K amostras/segundo, muito superior à de produtos semelhantes no mercado;
● Cada conjunto de sinais analógicos possui um pino VO de saída de alimentação de 24V, que facilita a alimentação de sensores e outros dispositivos;
● Fibra multimodo ou monomodo opcional; a fibra multimodo permite transmissão a 2KM e a monomodo a 20KM; interface ST/SC/FC opcional;
● Função de proteção contra falhas de sinal; indicação completa do estado de funcionamento da interface elétrica e da fibra óptica;
● Proteção contra descargas atmosféricas da interface 4-20ma conforme a norma IEC61000-4-5 (8/20μS): modo diferencial: 6KV, impedância (2Ω); modo comum: 6KV, impedância (2Ω);
● Suporta uma ampla faixa de entrada CA e CC, isolamento interno, entrada dupla de alimentação redundante, proteção contra sobrecarga da alimentação e proteção contra inversão de polaridade
● Atende aos requisitos de compatibilidade eletromagnética industrial de nível quatro;
● Função de proteção reforçada contra raios: proteção contra descargas atmosféricas, altas tensões induzidas, surtos, etc.;
● Sem ventoinha, com dissipação eficiente de calor e redução do tempo de reparo;
● Grau de proteção do gabinete IP40, capaz de suportar condições ambientais adversas;
● Montagem em trilho ou na parede;
● Versão para ampla faixa de temperatura: temperatura de operação de -40 °C a +85 °C;
● Todos os modelos são submetidos a ensaio de envelhecimento térmico 100%; o período de garantia é de 5 anos.
Parâmetros
● Fibra
Porta óptica: 1
Fibra óptica: uma ou duas fibras
Interface de fibra: FC/SC/ST/LC (SFP)
Comprimento de onda: 850nm/1310nm multimodo; 1310nm/1550nm monomodo
Distância de transmissão sem repetidor: 20~120Km
Potência típica de transmissão:
Monomodo 1310/1550nm: ≥-9dBm
Multimodo 850nm: -18dBm
Multimodo 1310nm: -25dBm
Faixa de sensibilidade aceitável: -28dBm~- 40dBm
● Sinal analógico de corrente
Faixa de entrada e saída: 0~20mA (incluindo 4~20mA)
Resolução: 12 dígitos
Taxa de amostragem: 20K amostras/s
Atraso: <0.1ms
Capacidade máxima de carga: 600Ω
Resistência de entrada: 125Ω
Exatidão: 0.4% (temperatura normal)
● Sinal analógico de tensão
Faixa de entrada e saída: 0~10V (incluindo 0~5V)
Resolução: 12 dígitos
Taxa de amostragem: 20K amostras/s
Atraso: <1ms
Capacidade máxima de carga: 600Ω
Resistência de entrada: 100ΚΩ
Exatidão: 0.4% (temperatura normal)
Corrente de saída de 24V: ＜125ma/24V
● Ambiente de operação
Temperatura de operação: -40℃—+85℃
Temperatura de armazenamento: -40℃—+85℃
Umidade de operação: 0% – 95% (sem condensação)
MTBF: >100,000 horas
Especificações
|
Código do produto |
FCP-A8G |
|
Descrição das funções do produto |
Transmissão simultânea de 8 interfaces analógicas pela fibra óptica |
|
Descrição das portas de serviço |
1*interface de fibra óptica; 8*interfaces analógicas |
|
Fonte de alimentação |
Entrada dupla de alimentação redundante: DC12-48V; consumo de energia <5W; proteção contra sobrecarga: suportada; proteção contra inversão de polaridade: suportada; proteção de redundância: suportada Terminal de conexão: terminal plugável de 4 vias com passo de 5.08mm Gabinete: grau de proteção IP40, liga de alumínio Método de instalação: montagem em trilho ou em parede |
|
Dimensões do produto |
Dimensões: 133mm (comprimento) x 120mm (largura) x 50.0mm (altura) |
|
Peso |
0.75kg/unidade |
