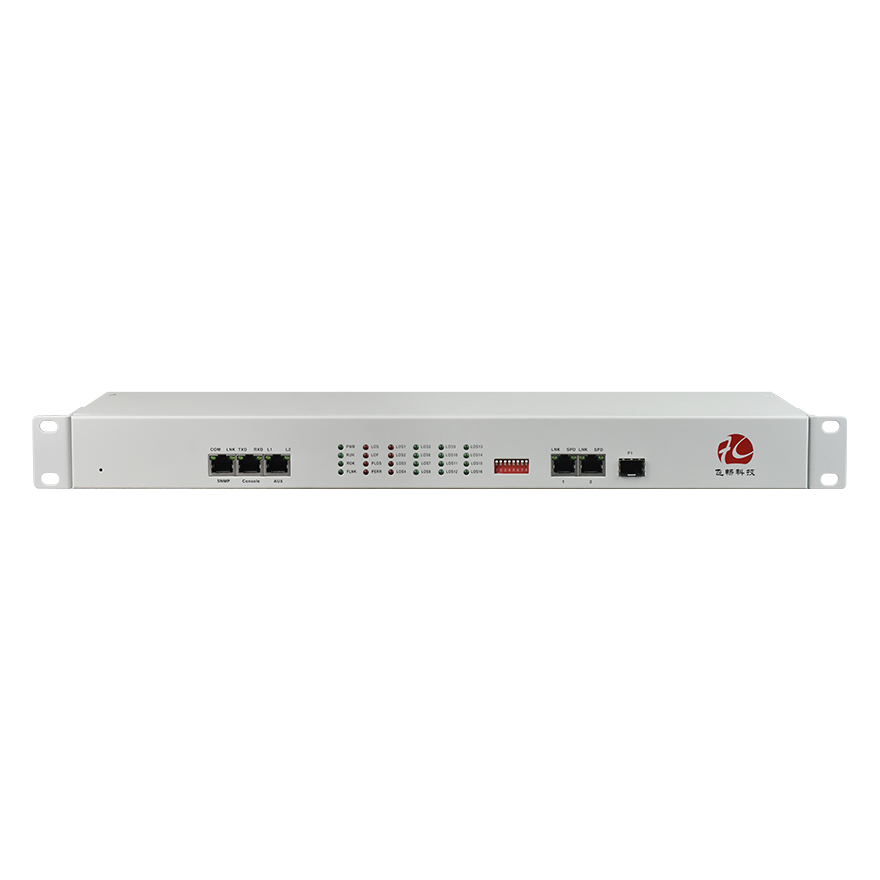

Conversor TDM sobre Ethernet (IP) 16E1

Este dispositivo é usado principalmente para transmitir sinal E1 pela rede IP. Ele permite que operadoras e empresas conectem dispositivos TDM e Ethernet de usuário de forma transparente e confiável por uma infraestrutura Ethernet/IP padronizada, sem fio ou com fio, de baixo custo, sem qualquer impacto na qualidade do serviço.

O TDM sobre IP é transparente para sinais TDM, garantindo que qualquer dispositivo com uma interface física E1 esteja perfeitamente conectado, como PBX, estações base móveis, dispositivos de sinalização SS7 e sistemas de correio de voz. Ele pode ser usado em sistemas de comunicação baseados em IP, como LAN, WAN, MAN e redes sem fio.

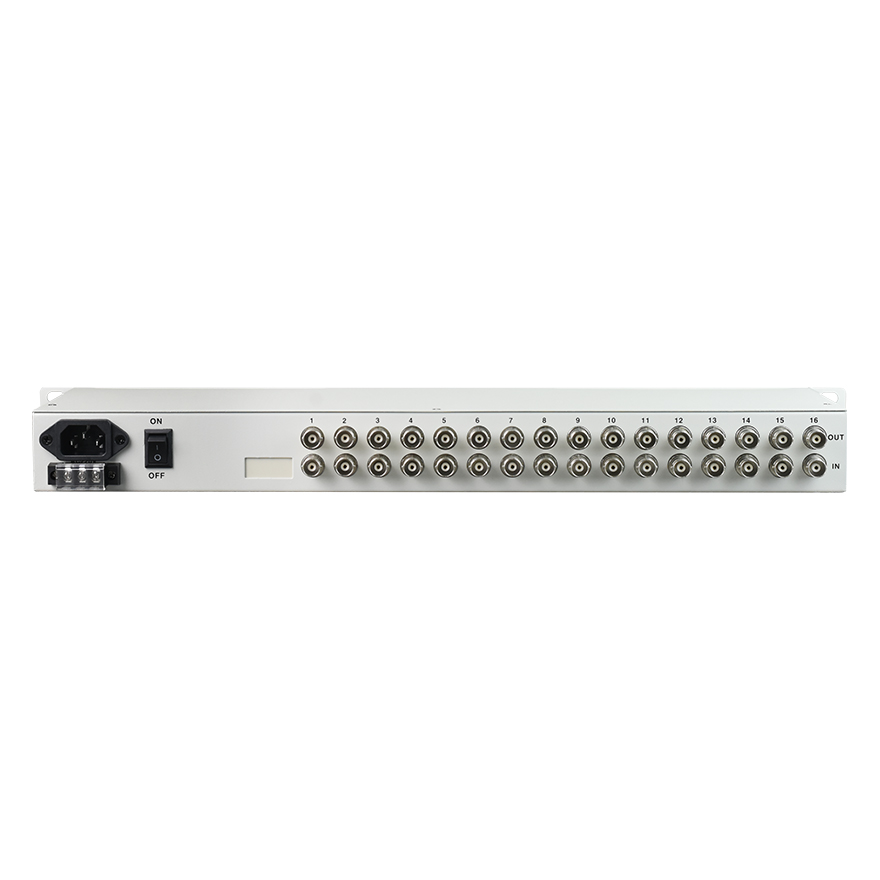

Este dispositivo possui 16 portas de serviço E1, 2 portas Ethernet 10/100/1000M, 1 porta óptica SFP adaptável 100/1000M e uma interface de gerenciamento de console.

● É adotado o processador Arm Cortex – M4 com frequência principal de 192 MHz;

● Invólucro em liga de alumínio anodizado, grau de proteção IP40, pode suportar o teste de ambientes adversos;

● Ele fornece interfaces de gerenciamento de console (CLI) e web, facilitando a instalação e ativação;

● Possui 16 portas E1, 2 portas Ethernet 10/100/1000M e 1 porta óptica SFP Ethernet adaptável 100/1000M;

● A interface E1 suporta 75 Ω e 120 Ω sem exigir nenhuma configuração;

● O dispositivo é capaz de transmitir de forma transparente sinais E1 (N*64K) enquadrados e não enquadrados pela rede IP, o que está em conformidade com os padrões G.703 relevantes;

● O processo de recuperação de clock emprega tecnologia de algoritmo de clock exclusiva, garantindo restauração de frequência estável com baixo jitter e drift. Além disso, o jitter e o drift do clock recuperado atendem à recomendação de G.823/G.824 e G.8261;

● Ele oferece alta eficiência de transmissão e baixa latência de transmissão. O comprimento do pacote Ethernet pode ser configurado, e jumbo frames são suportados. Além disso, o dispositivo suporta configurações de VLAN;

● Suporta função de indicação de perda de link E1;

● Ele suporta funções de loopback E1 locais e remotas, bem como configurações de habilitação E1 local;

● Oferece alta eficiência de transmissão, com eficiência de utilização de largura de banda de até 90%;

● Ele suporta atualizações de software e hardware on-line para dispositivos locais e remotos por meio da interface de gerenciamento web;

● Vários modos de alimentação estão disponíveis: AC220V, DC-48v / DC24V, etc;

● Interface Ethernet 10/100/1000M

Protocolo: IEEE 802.3az, IEEE 802.1Q (VLAN)

Taxa: 10/100/1000M adaptável, full/half duplex totalmente adaptável

Capacidade da tabela de endereços MAC: 4096 endereços MAC podem ser aprendidos

Interface física: assento RJ45 suporta mdix automático

● Interface E1

Interface do dispositivo: compatível com as recomendações G.703

Velocidade: 2048kb/s ± 50ppm

Código de linha: HDB3

Impedância: desbalanceada 75 Ω / balanceada 120 Ω

(adaptador de interface coaxial desbalanceado pode ser adaptado ao cabo coaxial 75-2/3)

Desempenho de jitter: compatível com as recomendações G.742 e G.823

Atenuação da porta de entrada permitida: 0~6dbm

● Indicadores Ambientais

Temperatura de operação: – 10 ℃ – + 60 ℃

Temperatura de armazenamento: – 40 ℃ – + 85 ℃

Humidade de trabalho: 0% – 95% (sem condensação)

MTBF: ＞ 100000 horas
