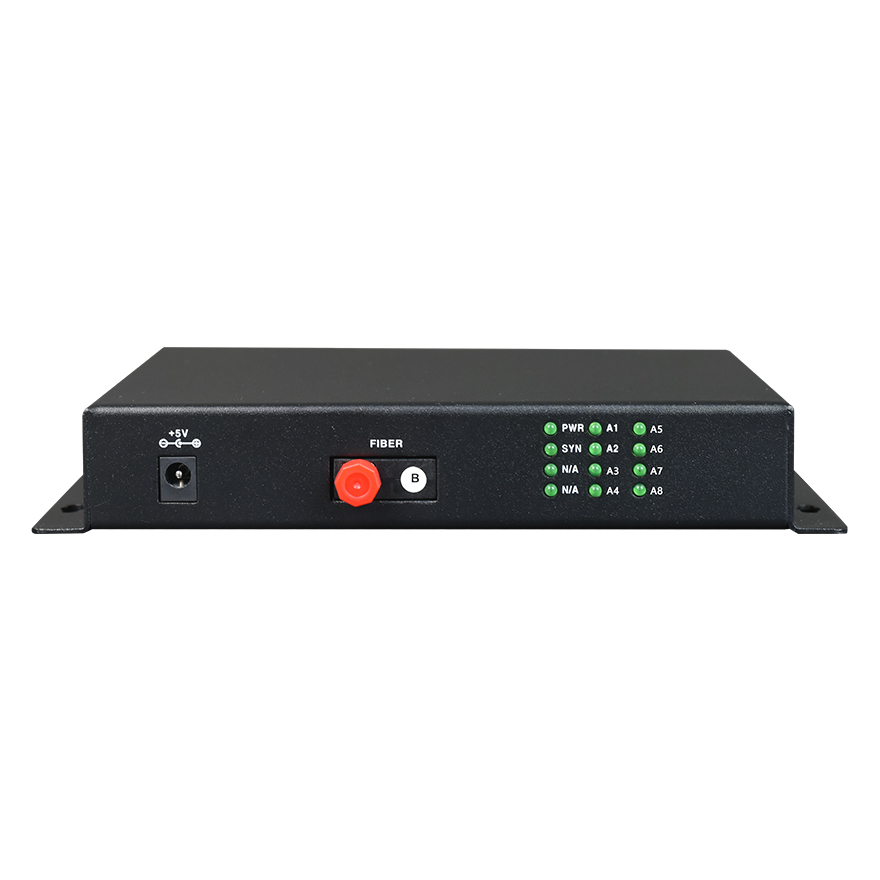

Extensor de audio por fibra RCA de 8 canales

El convertidor de audio a fibra RCA de 8* utiliza tecnología de codificación digital y cuenta con una interfaz de audio RCA (phono). Permite la transmisión de audio, datos en serie, DI/DO y señales Ethernet a través de una fibra óptica monomodo, lo que permite una comunicación bidireccional sin distorsiones a una distancia máxima de 100 km. La interfaz de audio emplea AD/DA de 24 bits y muestreo de 128K, lo que garantiza una calidad de transmisión de nivel profesional. El dispositivo consta de un transmisor óptico y un receptor óptico, que se pueden configurar como audio bidireccional de 4 canales o audio unidireccional de 8 canales.

● Plataforma de transmisión de fibra óptica totalmente digital, la plataforma multiservicio con una configuración flexible.

● La interfaz de audio es RCA (phono), y la alimentación de audio es proporcionada por un transformador toroidal de alta potencia con alimentación de +-18V, ofreciendo un alto rango dinámico.

● Las interfaces de datos y audio proporcionan protección contra rayos de 3 niveles, capaz de pasar la prueba de modo común ITU-T K.21 (10/700 μS): impedancia de 6 KV (40 Ω).

● Admite transmisión de fibra única, con la opción de configuración de fibra dual.

● Puede detectar la ausencia de fibra, indicando pérdida de energía o rotura de fibra en el dispositivo remoto.

● El componente de audio utiliza muestreo AD/DA de 24 bits 128K, lo que garantiza una calidad de transmisión de nivel profesional.

● Admite transmisión de datos asíncrona bidireccional (directa e inversa).

● Las velocidades de transmisión de datos asincrónicas varían de 110 a 115.200 Kbps o más.

● Los datos asincrónicos pueden ser código RS232/RS485/RS422/Manchester.

● Fibra

Multimodo Fibra:

50/125 um o 62.5/125 um

Distancia de transmisión: 5 km a fibra multimodo de 62.5/125 μm, con atenuación de 3 dB/km

Longitud de onda: 850nm

Potencia de transmisión: -12dBm (mín.) ～ -9dBm (máx.)

Sensibilidad de recepción: -28dBm (Mín.)

Presupuesto de enlace: 16dBm

SFibra monomodo:

8/125um o 9/125um,

Distancia de transmisión: 40 km a fibra monomodo de 9/125 μm, con atenuación de 0.35 dB/km

Longitud de onda: 1310nm

Potencia de transmisión: -9dBm (mín.) ～-5dBm (máx.)

Sensibilidad de recepción: -27dBm (Mín.)

Presupuesto de enlace: 18dBm

● Puerto de audio

Nivel de señal: 0.5～4 Vp-p

Impedancia de entrada/salida: 600Ω (balanceada o no balanceada)

Ancho de banda: 20 Hz-20 KHz

Distorsión armónica total: <1%

Conversión de audio: 24 bits

Relación señal/ruido (SNR): >85dB

Relación señal/ruido (SNR): ＞85dB

Conector: RCA

● Fuente de alimentación

Alimentación del sistema: CA 180 V ～ 260 V; CC – 48 V; CC + 24 V

Consumo de energía: ≤5W

● Indicadores ambientales

Temperatura de trabajo: -10℃—+60℃

Temperatura de almacenamiento: -40 ℃—+85 ℃

Humedad de trabajo: 0%—95% (sin condensación)

MTBF: ＞100,000 horas
