Convertidor de impedancia 24 E1 75/120 (BNC/RJ45)

Ver: 3,140

Modelo Conector BNC FCCZ-E24

Descripción :

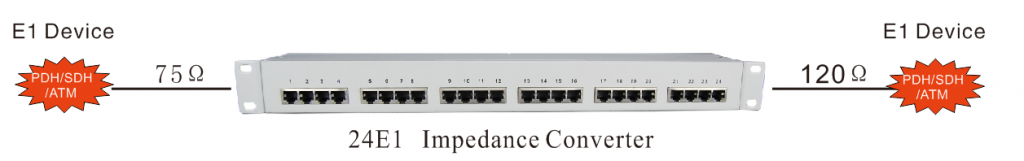

Convertidor de impedancia 24xE1 Proporciona un convertidor de 24 canales G.703 75 (BNC) a 120 Ω (RJ45), no necesita alimentación.

Resumen

Convertidor de impedancia 24xE1 Proporciona un convertidor de 24 canales G.703 75 (BNC) a 120 Ω (RJ45), no necesita alimentación.

Modelo	Conector BNC FCCZ-E24
Función	Convertidor de impedancia 24xE1 Proporciona un convertidor de 24 canales G.703 75 (BNC) a 120 Ω (RJ45)
Puertos	2475ohm E1（BNC）+24120 ohm E1(RJ45)
Potencia	No necesita
Dimensión	485 (largo) X 65 (ancho) X 45 (alto) mm (tipo rack 1U)
Peso	1.0 kg/pieza (tipo de escritorio)

● El nivel de interfaz E1 75/120 se ajusta a la plantilla estándar de nivel ITU-T G.703;

● Conversión de señal bidireccional con impedancia de 75 y 120 ohmios, fácil de usar.

● Sin fuente de alimentación externa

● Interfaz E1

Protocolo de interfaz E1: ITU-T G.703,

Velocidad de interfaz: 2048 Kbps ± 50 ppm

Código de interfaz: HDB3;

Impedancia E1: 75 Ω (BNC no balanceado), 120 Ω (RJ45 balanceado)

bit Rate	2048±50 ppm
Impedancia	75 W sin equilibrio	Equilibrio de 120 W
El voltaje pico nominal de “marca” (pulso)	2.37V	3.0V
Voltaje pico nominal “vacío” (sin pulso)	0 ± 0.237V	0 ± 0.3V
Ancho de pulso nominal	244ns
Ancho de pulso en el punto medio de la relación de amplitud de pulso positivo y negativo	0.95 1.05 ~
Amplitud de pulso nominal, relación del ancho de pulso de la mitad positiva y negativa	0.95 1.05 ~

● Entorno de trabajo

Temperatura de trabajo: -40°C ~ 80°C

Humedad de trabajo: 5%~95% (sin condensación)

Temperatura de almacenamiento: -40 ° C ~ 85 ° C

Humedad de almacenamiento: 5%~95% (sin condensación)

MTBF: ＞500,000 horas
