Convertidor RS1 a Ethernet de 485 puerto (servidor)

Este convertidor industrial RS485 a Ethernet tiene capacidad de conexión en red inmediata para dispositivos seriales, lo que permite la administración centralizada de dispositivos seriales y hosts dispersos a través de una red. El dispositivo admite 1 RS-485 a 1 Ethernet de 100 Mbps y se puede instalar mediante métodos de montaje en riel de 35 mm y montaje en pared para satisfacer las demandas de diferentes sitios de aplicación.

El servidor de puerto serie admite varios protocolos de red, como TCP, UDP, ARP, ICMP, HTTP, DNS, DHCP y SNMP, y tiene una función de gestión integral que admite control de acceso, configuración rápida y actualizaciones en línea. Cada puerto serie admite 4 conexiones de sesión TCP o UDP y admite varios modos de funcionamiento, como Modbus TCP, servidor TCP, cliente TCP, servidor UDP y cliente UDP. El producto también admite acceso web y la herramienta de configuración y gestión basada en Windows que lo acompaña puede guiar a los usuarios a través del proceso de gestión y configuración del dispositivo paso a paso, lo que permite la conexión en red inmediata de dispositivos serie. Además, se proporciona un software de gestión de red SNMP basado en la arquitectura B/S para permitir la gestión unificada de varios servidores de puerto serie.

El hardware está diseñado sin ventilador, tiene un bajo consumo de energía y funciona en un amplio rango de temperatura y voltaje. Ha sido sometido a pruebas rigurosas de conformidad con los estándares de la industria para adaptarse a entornos industriales con estrictos requisitos de compatibilidad electromagnética.

Este convertidor RS485 a Ethernet se puede utilizar ampliamente en control y gestión de PLC, automatización de edificios, sistemas de automatización de atención médica, instrumentos de medición y sistemas de monitoreo de energía ambiental.

● El convertidor Ethernet 485 cuenta con un procesador ARM Cortex-M4 con una frecuencia de 192 MHz.

● Admite Ethernet de 1 100 Mbps con un puerto Ethernet adaptativo 10/100Base-T(X), incluida negociación automática (Auto-Nego Full&half duplex) y detección automática de cruce (MDI/MDIX).

● Cuenta con 1 puerto serial RS485 que admite 300bps-921600bps Comunicación sin bloqueo con escaneo y coincidencia automáticos de velocidad en baudios, así como soporte de velocidad en baudios personalizada.

● Admite varios modos de funcionamiento, como Modbus TCP, Servidor TCP, Cliente TCP, Servidor UDP y Cliente UDP.

● convierte de forma transparente Modbus-RTU a Modbus-TCP, permitiendo a los usuarios leer datos de dispositivos en serie a través de una red.

● Proporciona monitoreo del estado del puerto serial y de los parámetros para un estado de comunicación claro.

● Admite comunicación a través de puertas de enlace y enrutadores, modo de acceso al controlador de puerto serie virtual y reconexión automática después de una interrupción de la red.

● Con configuraciones de marco de datos en serie flexibles, el dispositivo puede cumplir con varios requisitos de empaquetado.

● Admite acceso a aplicaciones de socket TCP/IP estándar, y TCP admite múltiples conexiones para que hasta 4 usuarios monitoreen o administren simultáneamente dispositivos seriales.

● En el modo UDP, admite la comunicación entre uno o varios dispositivos, lo que permite que varios usuarios monitoreen o administren simultáneamente dispositivos seriales.

● Ofrece múltiples formas de configuración, incluidas herramientas de configuración de Windows, puertos serie y WEB, y admite la gestión de red SNMP.

● Admite actualizaciones de firmware locales y remotas, así como software de gestión de red SNMP basado en la arquitectura B/S para permitir la gestión unificada de múltiples servidores de puerto serie.

● La interfaz RS485 cuenta con protección contra rayos de 3 niveles, con resistencia a rayos hasta GB/T17626.5 (IEC61000-4-5), onda de corriente de cortocircuito de 10/700μs y voltaje de salida pico de circuito abierto de 6KV con una resistencia de 40 ohmios.

● Admite un amplio rango de voltaje de entrada de alimentación de CA y CC de 5-70 V, y la interfaz de alimentación tiene una capacidad de protección contra rayos de 6 kV.

● Admite protección contra sobrecarga y protección de conexión inversa, cumpliendo con los requisitos de compatibilidad electromagnética industrial.

●Este convertidor RS485 a Ethernet cuenta con fuertes capacidades de protección contra rayos, evitando caídas de rayos, inducción de alto voltaje y protección contra sobretensiones.

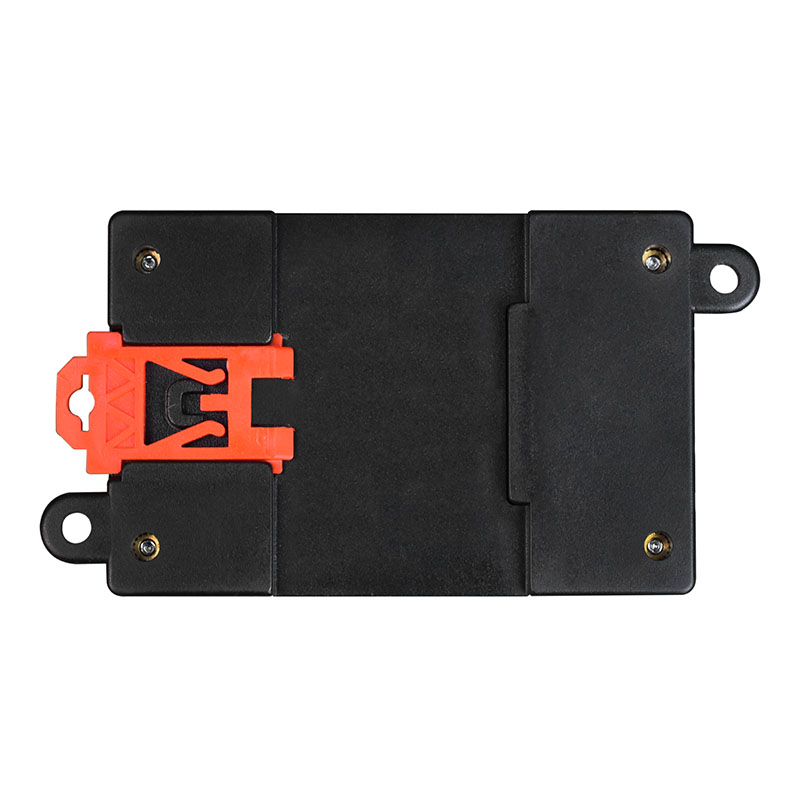

● Este convertidor de Ethernet a 485 tiene una disipación de calor eficiente sin ventilador, lo que reduce el tiempo de reparación y se puede instalar en un riel DIN o en la pared.

● Temperatura de trabajo de -40℃~+85℃.

● Interfaz Ethernet de 10/100 Mbps

Protocolo: compatible con IEEE 802.3ab, IEEE 802.3z

Velocidad: 10/100 Mbps adaptativa, dúplex completo/semidúplex adaptativa

Tabla de direcciones MAC: puede aprender hasta 4096 direcciones MAC

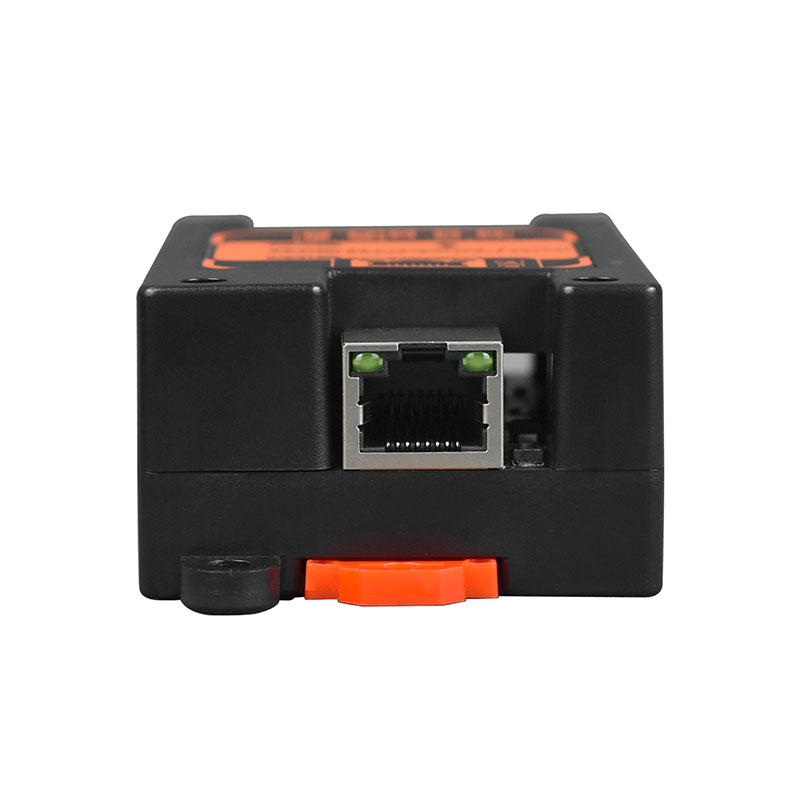

Interfaz física: RJ45, compatible con Auto-MDIX

● Interfaz serial

Norma: EIA/TIA-485 RS-485 (ISO/IEC8284)

Interfaz serial: RS-485 2 cables: A (correspondiente a TX+), B (correspondiente a TX-), GND

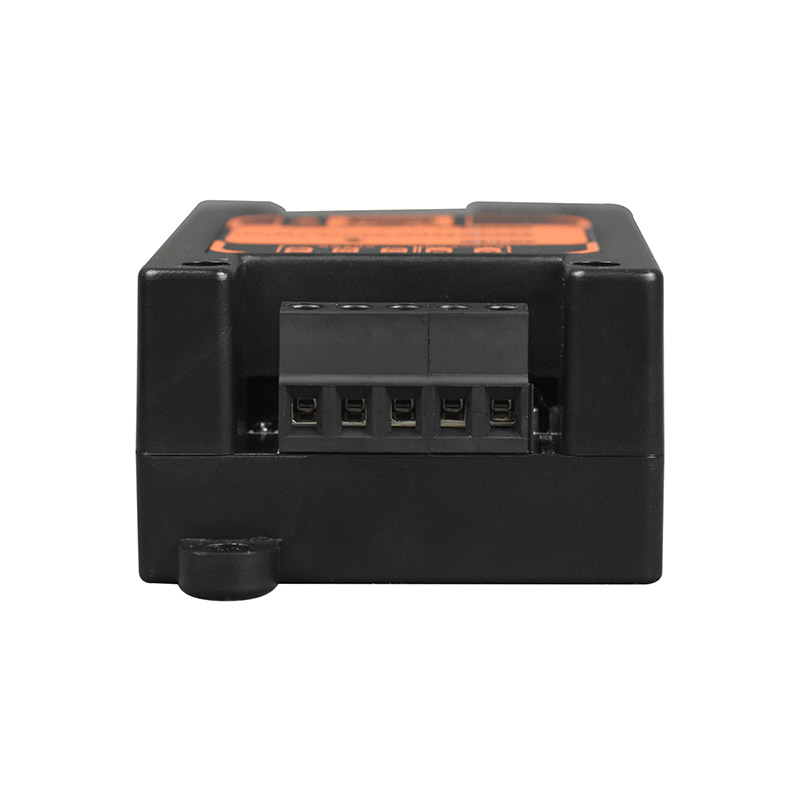

Interfaz física: terminal de tornillo con paso de 5.08 mm

● Indicadores ambientales

Temperatura de funcionamiento: -40 ℃ a + 85 ℃

Temperatura de almacenamiento: -40 ℃ a + 85 ℃

Humedad de funcionamiento: 0% a 95% (sin condensación)

MTBF:> 100,000 horas
