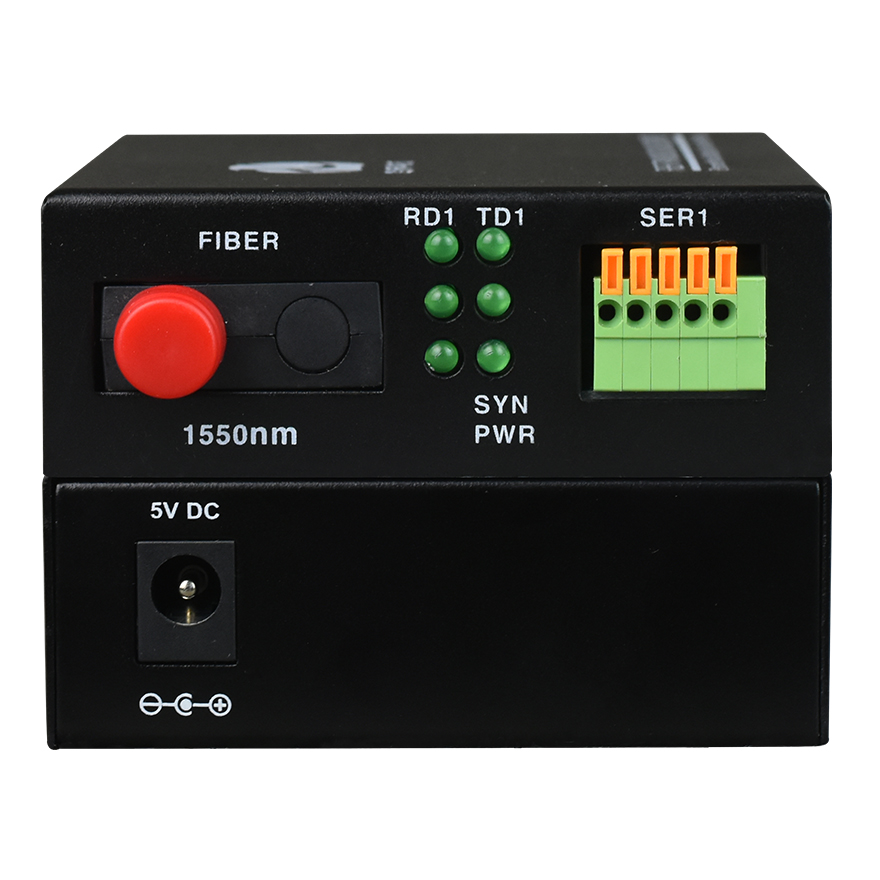

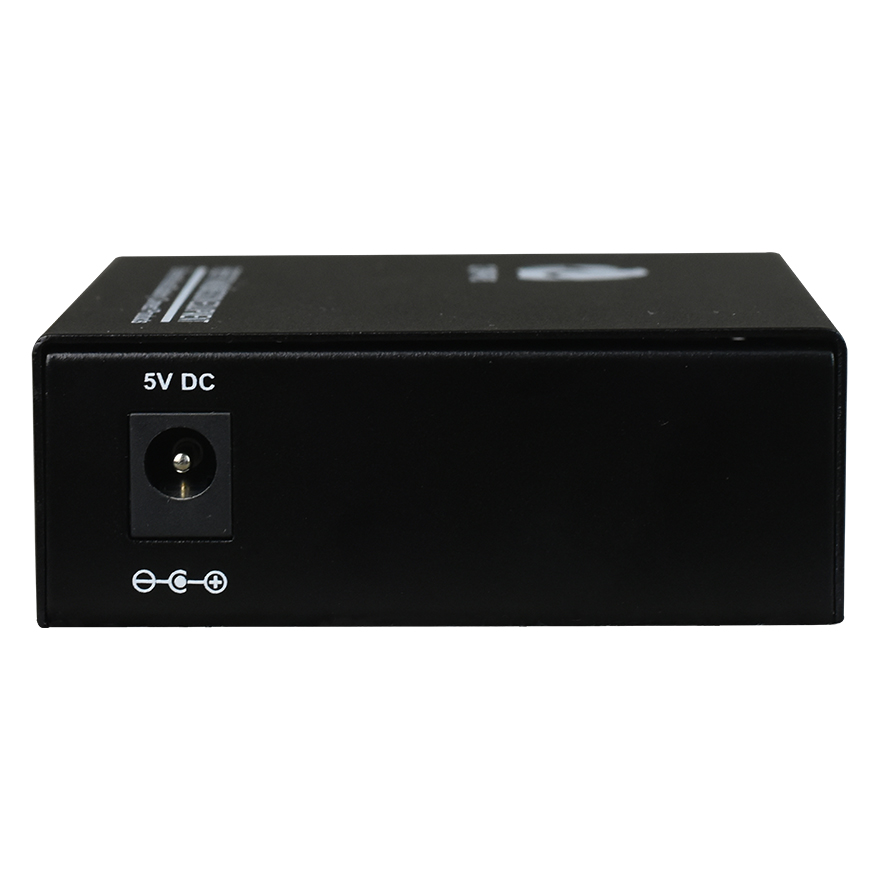

Convertidor de RS485/RS422/RS232 a fibra óptica (tipo mini)

Convertidor de RS485/RS422/RS232 a fibra óptica (tipo mini)

3,305 +2

Modelo Contacto

Descripción:

Este convertidor de fibra óptica RS232 está diseñado con soporte FPGA de gran escala para interfaces de comunicación asíncrona RS232/RS485/RS422.

Descripción general

Este convertidor de fibra óptica RS232 está diseñado con soporte FPGA de gran escala para interfaces de comunicación asíncrona RS232/RS485/RS422. Es la mejor opción para conectar unidades terminales remotas (RTU) a equipos anfitriones o controladores SCADA en sistemas distribuidos de adquisición de datos, con una alta relación rendimiento-precio.

Con fibra multimodo convencional, la distancia efectiva de comunicación puede alcanzar 2km, mientras que, con fibra monomodo convencional, puede superar los 120 km.

La velocidad de comunicación del puerto serie puede alcanzar 921.6 kbps.

Características

● El convertidor de fibra óptica RS232 ofrece interfaces opcionales RS232/RS485/RS422, con conexiones físicas mediante bloques de terminales no enchufables.

● incorpora detección automática de la velocidad en baudios de la señal del puerto serie y puede transmitir datos serie asíncronos con un rango de velocidad autoadaptativa de 300-500K, con versiones personalizables a velocidades de 300-921.6Kbps.

● admite el reenvío automático sin retardo para RS485 y puede distinguir y controlar el sentido de transmisión de los datos.

● RS-485 admite el sondeo de 32 puntos (personalizable hasta 128 puntos).

● La interfaz serie está diseñada con protección contra rayos conforme a IEC61000-4-5 (8/20μs): modo diferencial: 6KV, impedancia (2Ω); modo común: 6KV, impedancia (2Ω).

● El convertidor de fibra óptica RS232 puede alimentarse mediante un adaptador de alimentación externo de AC220V/5V o mediante una fuente de alimentación interna, con diversas opciones de alimentación disponibles, como AC220V, DC-48V/DC24V, etc.

● Aplicaciones: control de automatización industrial, control de acceso, sistemas de tarjeta única, aparcamientos y otros sistemas.

Parámetros

● Fibra

Fibra: Una/dos fibras

Conector: FC/SC/ST/LC (SFP)

Longitud de onda: 850nm/1310nm multimodo; 1310nm/1550nm monomodo

Distancia de transmisión sin repetidor: 0~2Km (multimodo); 20~120Km (monomodo)

Potencia de transmisión típica:

Monomodo 1310/1550nm: ≥-9dBm

Multimodo 850nm: -18dBm

Multimodo 1310nm: -25dBm

Rango de sensibilidad de recepción: -28dBm~- 40dBm

● Interfaz de datos

Interfaz de datos: RS-485/RS-232/RS-422

Formato de datos: NRZ, Manchester, bifase

Velocidad: 110bps-921.6Kbps

Interfaz física: bloque de terminales no enchufable

● Entorno de funcionamiento

Temperatura de funcionamiento: -10℃—+60℃

Temperatura de almacenamiento: -40℃—+85℃

Humedad de funcionamiento: 0%—95% (sin condensación)

MTBF: ＞100,000 horas

Especificaciones

Producto	Convertidor de fibra RS232 422 485
Descripción de la función	Una única señal de datos RS232/422/485 se transmite directamente por la fibra óptica a una velocidad de 0 a 921.6 Kbps, y una fuente de alimentación externa
Descripción de los puertos	1Interfaz de fibra; 1Interfaz de datos
Fuente de alimentación	Alimentación: CA 180V ～260V; CC –48V; CC +24V Consumo de energía: ≤5W
Dimensiones	13613131mm (ancho × profundidad × alto) Mini
Peso	0.6Kg

Aplicación del convertidor de fibra óptica RS232

aplicación del convertidor de RS485/RS422/RS232 a fibra óptica

Documentación y verificación del proyecto

Antes de realizar un pedido o el cableado, confirme el modelo y la configuración exactos, la asignación de pines de la interfaz, la compatibilidad óptica o de red, la entrada de alimentación y las condiciones de instalación. Las configuraciones opcionales no son intercambiables.

Consultar los documentos técnicos de FCTEL · Solicitar la ficha técnica y el diagrama de cableado vigentes del modelo específico
