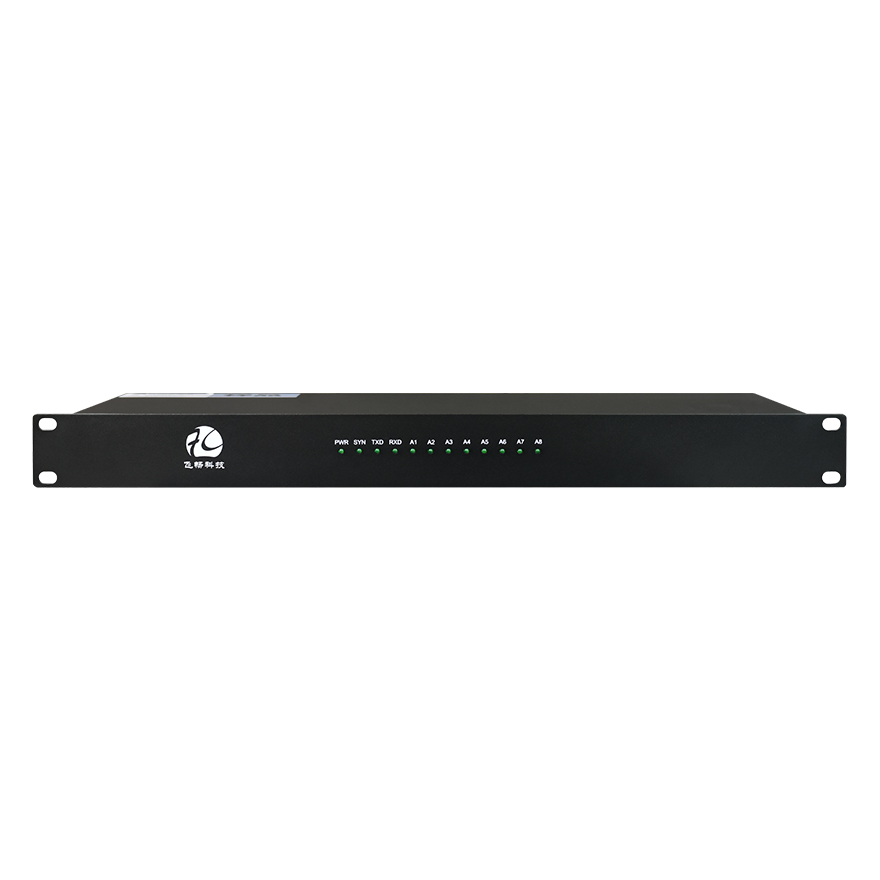

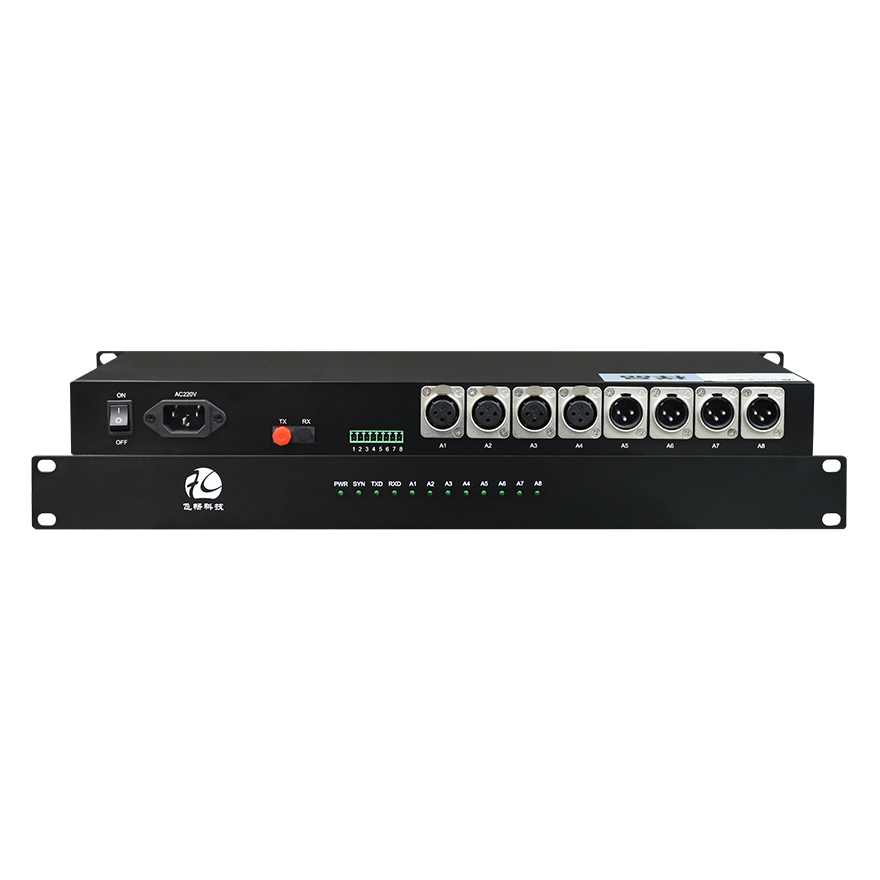

Convertisseur audio XLR vers fibre optique 8 canaux

Le produit adopte la technologie de codage numérique, l'interface audio est XLR, qui peut réaliser une transmission bidirectionnelle longue distance de signaux audio, de données, de contact sec et Ethernet via une fibre optique monomode. La distance de transmission maximale sans distorsion et sans répéteur est de 100 km. L'interface audio adopte un échantillonnage 24 bits AD/DA128K, avec une qualité de transmission de niveau studio. Il comprend un émetteur et un récepteur, et il peut être configuré en mode audio bidirectionnel à 4 canaux et en mode audio unidirectionnel à 8 canaux.

● L'interface audio est une interface XLR symétrique, une alimentation audio pour le transformateur toroïdal haute puissance, une alimentation + – 18 V et une plage dynamique élevée.

● Il fournit des supports de bureau ordinaires, des mini-bureaux et des supports de cartes centralisés de diverses manières.

● La transmission à fibre unique et à double fibre est facultative.

● Lorsque l'appareil n'a pas de signal de fibre, il peut détecter si l'appareil distant est hors tension ou si la fibre est coupée.

● L'audio adopte un échantillonnage 24 bits AD/DA128K, qui offre une qualité de transmission de qualité studio.

● Il fournit des données asynchrones bidirectionnelles (avant et arrière).

● Les données asynchrones ont un taux de transmission de 110 à 115.200 Kbps ou plus.

● Données asynchrones pour code RS232/RS485/RS422/Manchester.

● L'interface audio fournit une fonction de protection contre la foudre à 3 niveaux, qui peut passer le test ITU-T K.21 (10/700 μS), mode commun : 6KV, impédance (40 Ω).

● Son

Niveau de signal : 0.5-4 Vp-p

Impédance d'entrée/sortie : 600Ω (asymétrique ou symétrique)

Profondeur de bits AD/DA : 24 bits

Fréquence d'échantillonnage : 128K

Bande passante : 20 Hz-20 KHz

Distorsion harmonique totale : <1 %

Rapport signal/bruit (SNR) : > 85 dB

Borne de connexion : interface symétrique XLR

● Fibre

Fibre multimode

50/125um, 62.5/125um

Distance de transmission maximale : 5 km à 62.5/125 um fibre monomode

atténuation : 3dbm/km

Longueur d'onde: 820nm

Puissance de transmission : -12 dBm (min) ~ -9 dBm (max)

Sensibilité du récepteur : -28 dBm (min)

Bilan de liaison : 16 dBm

Fibre monomode

8/125um, 9/125um

Distance de transmission maximale : 40 km

Distance de transmission : 40 km à 9/125 um fibre monomode

atténuation : 0.35 dbm/km

Longueur d'onde: 1310nm

Puissance de transmission : -9 dBm (min) ~ -8 dBm (max)

Sensibilité du récepteur : -27 dBm (min)

Bilan de liaison : 18 dBm

● Environnement de travail

Température de fonctionnement: -10 ° C ~ 50 ° C

Humidité de fonctionnement : 5%~95 % (sans condensation)

Température de stockage: -40 ° C ~ 80 ° C

Humidité de stockage : 5%~95 % (sans condensation)

MTBF : > 100,000 XNUMX heures
