L’appareil est un émetteur-récepteur de média Ethernet IEEE802.3 permettant de convertir les médias ou d’étendre la distance de transmission du réseau entre deux types de médias, à savoir UTP 10/100Base-T et 10/100Base-FX ou UTP 10/100Base-T et 10/100Base-FX, ainsi qu’un équipement série RS232/422/485 à 4 canaux. Sa conception est particulièrement adaptée au fonctionnement continu de vos applications d’automatisation industrielle. Chaque convertisseur est également doté d’une sortie relais d’alarme pour aider à prévenir les dommages et les pertes. Tous les modèles sont soumis à un test de déverminage de 100%, et des modèles prenant en charge une plage de température de fonctionnement standard de 0 à 50 °C sont disponibles.
- Recherche de produits Guide : espace = ET, | = OU, ! = NON

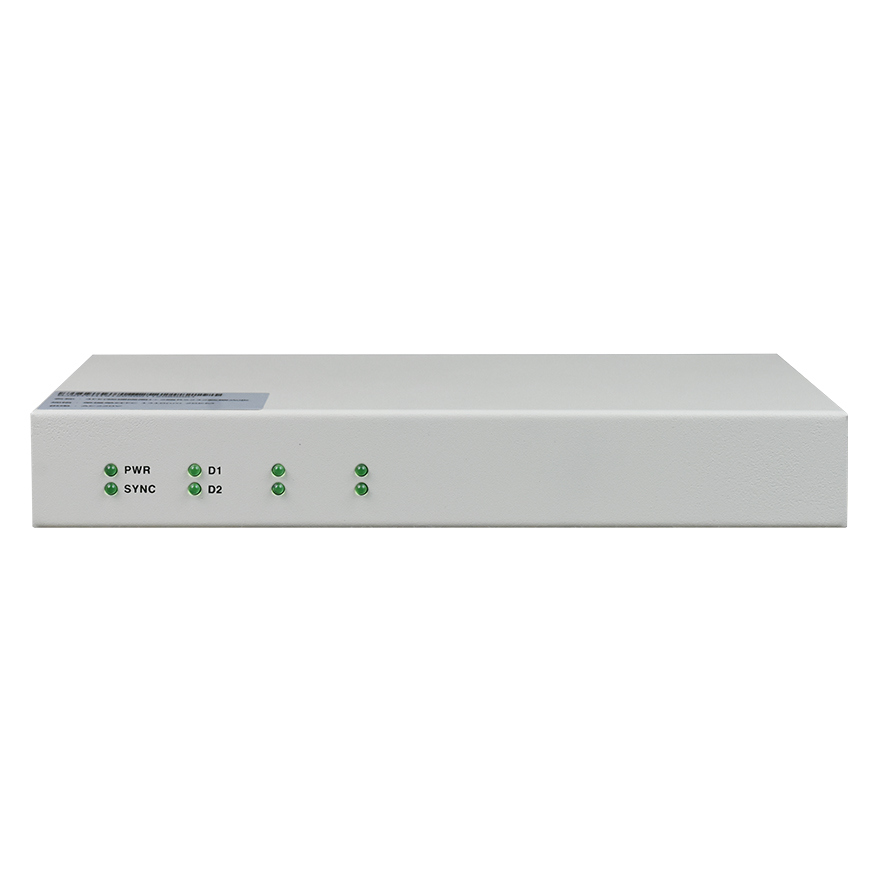

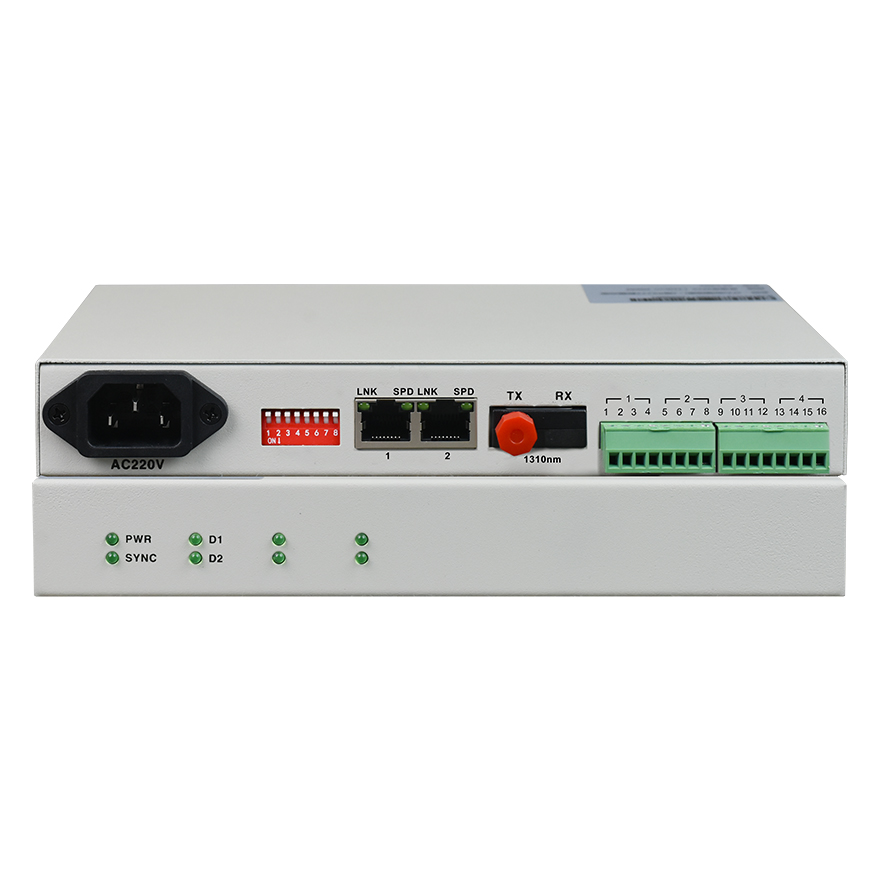

Convertisseur de média à fibre optique 2FE+4*RS232/422/485
L’appareil est un émetteur-récepteur de média Ethernet IEEE802.3 permettant de convertir les médias ou d’étendre la distance de transmission du réseau entre deux types de médias
Présentation
Caractéristiques
● S’adapte automatiquement aux environnements 10 Mbit/s et 100 Mbit/s pour faciliter la mise à niveau du réseau ;
● L’appareil fournit 2 Ethernet UTP et 4 ports série RS232/422/485. 1 ports optiques Ethernet
● Prend en charge les communications réseau en duplex intégral et en semi-duplex, avec capacité d’auto-négociation ;
● L’interface Ethernet prend en charge les trames jumbo (1916 bits), ce qui permet la compatibilité avec un commutateur conforme au protocole IEEE802.10
● Segmentation de VLAN basée sur le PORT ; cette méthode n’affecte pas l’équipement distant
● Segmentation 802.1Q VLAN ; dans ce cas, les interfaces locale et distante peuvent être affectées au même VALN
● Fournit une interface d’extension 4 permettant d’étendre les données asynchrones sur 1 à 4 canaux, telles que RS232/RS485/RS422/code Manchester ;
Paramètres
● Fibre
Fibre multimode
50/125um, 62.5/125um,
Distance de transmission maximale : 5 km à 62.5/125 μm sur fibre monomode, atténuation (3 dBm/km)
Longueur d'onde : 820nm
Puissance d'émission : -12dBm (min.) à -9dBm (max.)
Sensibilité du récepteur : -28dBm (min.)
Bilan de liaison : 16dBm
Fibre monomode
8/125um, 9/125um
Distance de transmission maximale : 40Km
Distance de transmission : 40Km sur fibre monomode de 9/125um, atténuation (0.35dbm/km)
Longueur d'onde : 1310nm
Puissance d'émission : -9dBm (min.) à -8dBm (max.)
Sensibilité du récepteur : -27dBm (min.)
● Interface Ethernet (10/100M)
Débit de l’interface : 10/100 Mbps, auto-négociation semi-duplex/duplex intégral
Norme de l’interface : compatible avec IEEE 802.3, IEEE 802.1Q (VLAN)
Capacité en adresses MAC : 4096
Connecteur : RJ45, prise en charge d’Auto-MDIX
● Interface série
Norme
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
Interface série
RS-422 : TXD+, TXD-, RXD+, RXD-, masse du signal
RS-485 à 4 fils : TXD+, TXD-, RXD+, RXD-, masse du signal
RS-485 à 2 fils : Data+ (correspond à TX+), Data- (correspond à TX-), masse du signal
RS-232 : RXD, TXD, masse du signal
● Environnement de fonctionnement
Température de fonctionnement : -10°C à 50°C
Humidité de fonctionnement : 5% à 95 % (sans condensation)
Température de stockage : -40°C à 80°C
Humidité de stockage : 5% à 95 % (sans condensation)
Spécifications
| Modèle |
FCM-F2R4 |
| Description fonctionnelle |
Transmission sur une seule fibre optique : 2 * ports réseau 10/100M et 4 * interfaces RS232/422/485 |
| Description des ports |

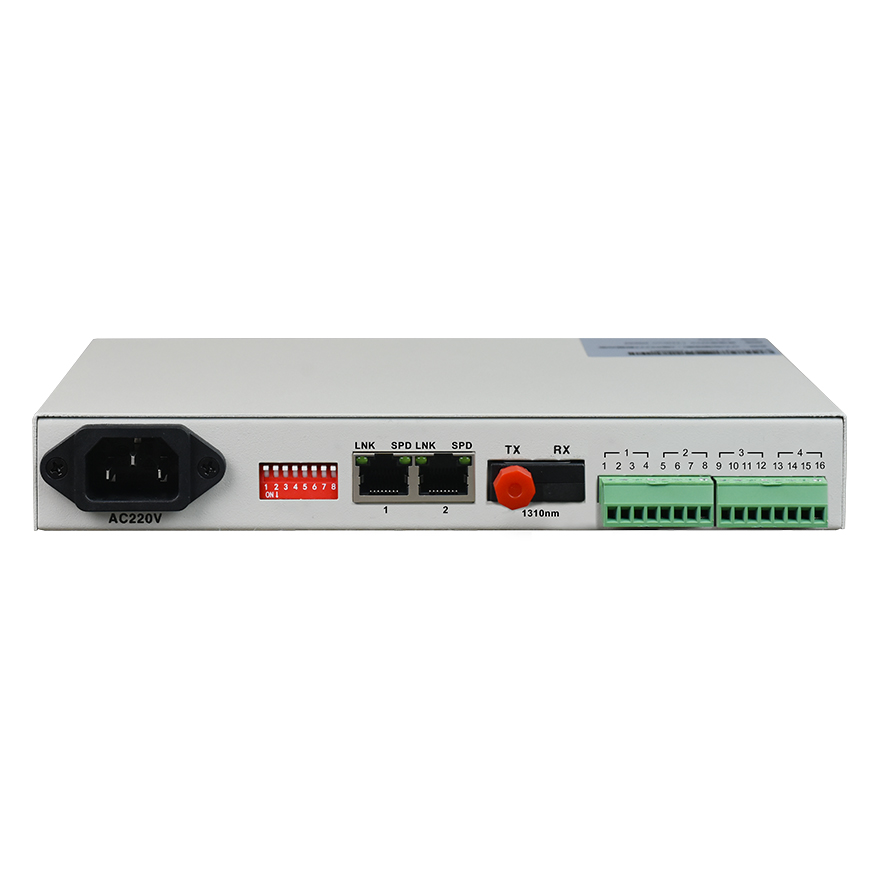

Une interface fibre optique ; 4* interfaces RS232/422/485 ; 2* interfaces FE |
|
Alimentation |
Alimentation : 180V à 260V CA ; –48V CC ; +24V CC Consommation électrique : ≤10 W |
|
Dimensions |
Dimensions du produit : 19 pouces, 1U, 483X138X44 mm (largeur x profondeur x hauteur) |
|
Poids |
1.6 kg/pièce |
Application

Documentation et vérification du projet — FCM-F2R4
Avant toute commande ou tout câblage, confirmez le modèle et la configuration exacts, le brochage des interfaces, la compatibilité optique ou réseau, l'alimentation d'entrée et les conditions d'installation. Les configurations en option ne sont pas interchangeables.
Consulter les documents techniques FCTEL · Demander la fiche technique et le schéma de câblage à jour propres au modèle
