Le sans cadre

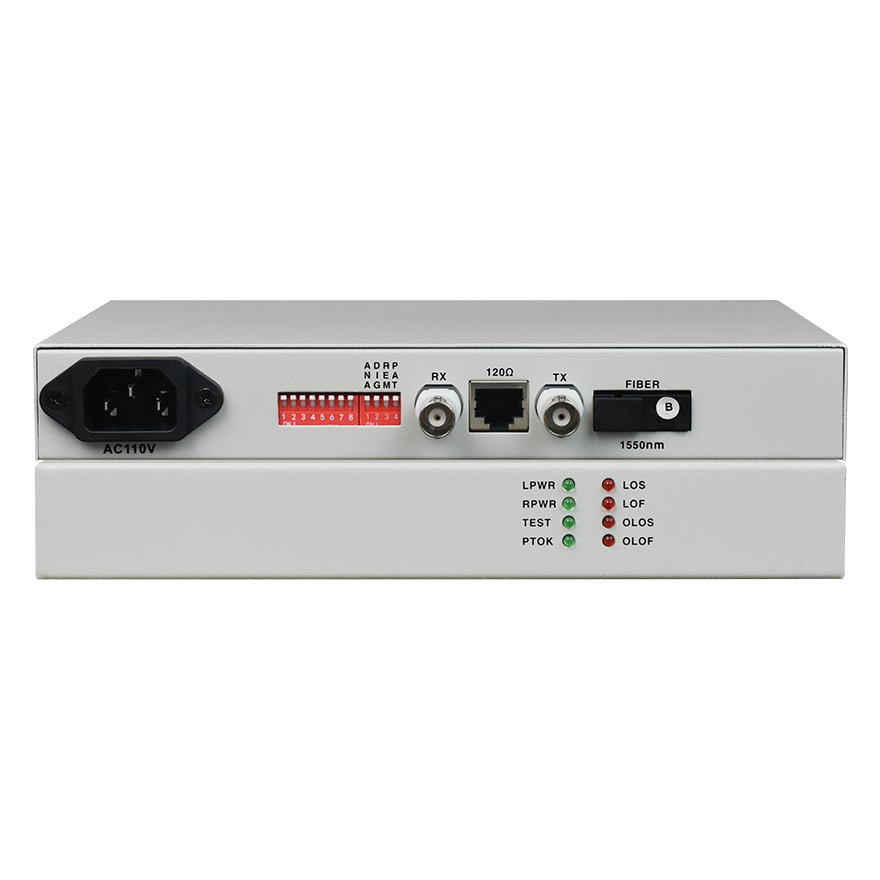

Le convertisseur E1 vers fibre sans cadre fournit une interface E1 et une interface optique, permettant la conversion d'interface entre les signaux E1 et optiques.
En mode sans trame, les utilisateurs peuvent utiliser une vitesse de canal de données de 2.048 Mbps. L'appareil dispose d'une fonction de test de bouclage intégrée, facilitant l'approvisionnement technique et la maintenance de routine.
● Le convertisseur E1 vers fibre prend simultanément en charge l'impédance adaptative de 120 Ω/symétrique et de 75 Ω/asymétrique, éliminant ainsi le besoin de configuration manuelle.
● Le système a subi des tests rigoureux et une validation pratique, se conformant pleinement aux recommandations de l'UIT-T telles que G.703 et G.704.
● 3 fonctions de bouclage : bouclage optique, bouclage local E1 et bouclage distant E1.
● Fonction de test de code pseudo-aléatoire (PATT), équivalente à un détecteur d'erreurs intégré, facilitant les tests de mise en service de ligne.
● Les options d'alimentation comprennent l'alimentation CA 220 V, CC -48 V et CC +24 V, sans distinction de polarité pour l'alimentation CC.
|
Fonction Description |
Modem fibre E1 sans cadre, fournit une transmission E1 2048* 1K dans les fibres optiques |
|
Description du port |
1 interface fibre ; 1 interface E1 |
|
Tuning Moteur |
Alimentation : CA 180 V ~ 260 V ; CC –48 V ; CC +24 V Consommation électrique : ≤5 W |
|
Dimension |
216X140X31mm (LXPHX) |
|
Poids |
1.2KG |
Fibre : fibre simple/double
Interfaces fibre optique : FC/SC/ST/LC (SFP)
Longueur d'onde : 850 nm/1310 1310 nm (multimode) ; 1550 XNUMX nm/XNUMX XNUMX nm (monomode)
Distance de transmission sans relais : 20-120 km
Puissance de transmission typique :
Monomode 1310/1550 nm : ≥-9 dBm
Multimode 850 nm : -18 dBm
Multimode 1310 nm : -25 dBm
Plage de sensibilité de réception : -28 dBm à -40 dBm
Norme : Conforme au protocole G.703
Débit : n*64 Kbps±50 ppm
Code de ligne : HDB3
Impédance : Déséquilibrée 75Ω/Équilibrée 120Ω
Caractéristiques de gigue : Conforme aux recommandations G.742 et G.823
Plage d'atténuation d'entrée : 0 à 6 dBm
Température de fonctionnement: -10 ° C ~ 50 ° C
Humidité de fonctionnement : 5%~95 % (sans condensation)
Température de stockage: -40 ° C ~ 80 ° C
Humidité de stockage : 5%~95 % (sans condensation)
