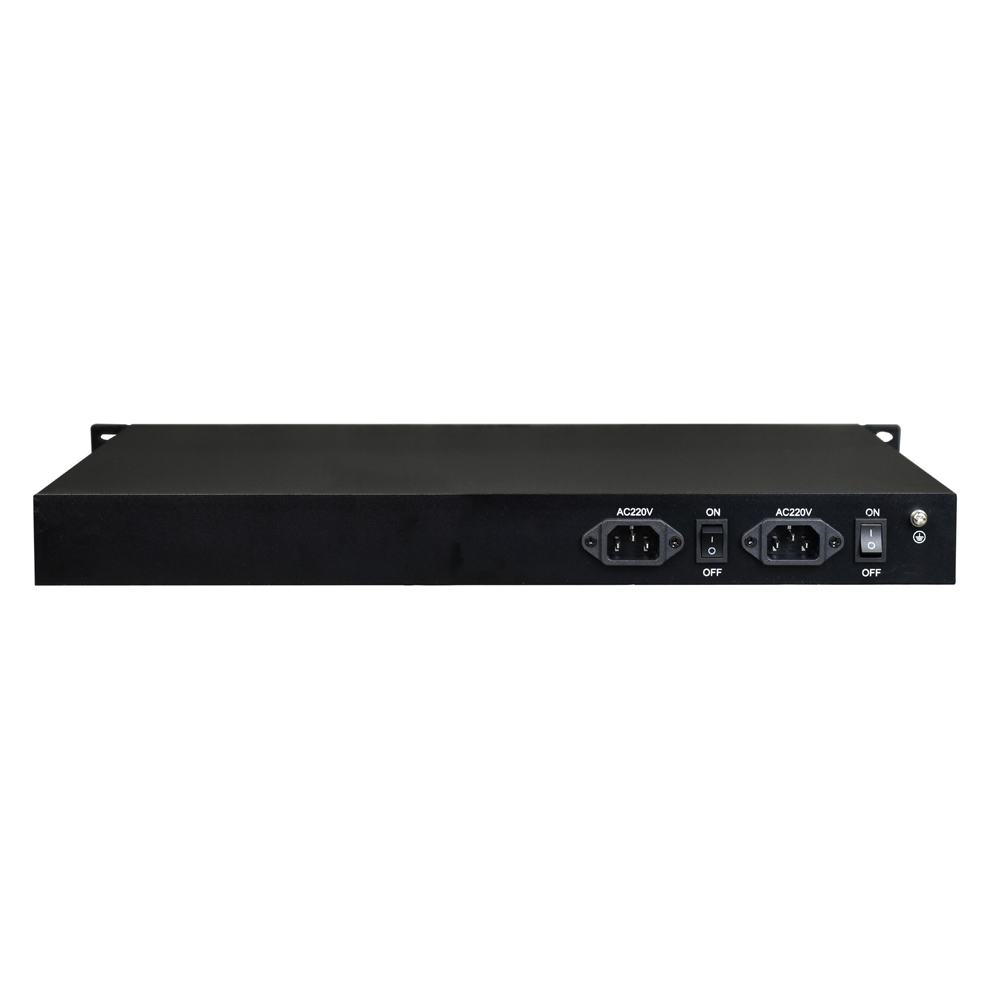

Convertisseur HDMI vers fibre à 16 ports 2K

2,632 +2

Modèle FCVH-H16b

Description :

Le convertisseur optique HDMI à 16 canaux 2K prend en charge une bande passante vidéo à haut débit pour les signaux HDMI à 16 canaux de résolution 2K.

Présentation

Le convertisseur HDMI vers fibre 2K prend en charge une bande passante vidéo à haut débit pour les signaux HDMI à 16 canaux de résolution 2K. Il utilise une seule fibre optique pour déporter les signaux HDMI à 16 canaux, les haut-parleurs et les microphones. Il est utilisé pour la communication avec un écran LCD et la commande panoramique/inclinaison d'une caméra, et peut également être utilisé pour la transmission longue distance d'un écran tactile. Il se caractérise par une faible consommation d'énergie, une transmission longue distance, un fonctionnement prêt à l'emploi et une grande compatibilité, et permet un affichage plus précis.

Caractéristiques

● Châssis pour montage en rack de 19 pouces et 1U, entièrement en aluminium avec anodisation entièrement dorée ;

● L'appareil s'utilise par paire ; l'entrée du signal vidéo à l'extrémité locale et la sortie du signal vidéo à l'extrémité distante peuvent être configurées pour une transmission bidirectionnelle HDMI ;

● L'intérieur de l'appareil présente une conception modulaire, et les entrées et sorties peuvent être configurées librement dans une limite de 16 canaux, par exemple 8 canaux de HDMI bidirectionnel ;

● Conforme à la norme HDMI1.3a et au protocole HDCP1.1 ;

● Une source audio analogique externe peut être raccordée ; l'audio dans la bande HDMI est alors désactivé (en option) ;

● Identification et configuration automatiques des différents modes d'affichage, avec une résolution maximale de 1080P60 et rétrocompatibilité ;

● Transmission sur fibre optique monomode et multimode, jusqu'à 80KM ;

● Le circuit intégré de protection ESD permet de prévenir efficacement les dommages électrostatiques ;

● Installation sur site : simple et pratique, prête à l'emploi, sans configuration nécessaire ;

● Latence vidéo ultra-faible ;

● Transmission sur fibre optique, sans pilote, compatible avec tout système, prête à l'emploi ;

● Alimentation AC220, alimentation DC-48V/+24V, double alimentation de secours AC+AC, AC+DC ou DC+DC.

Paramètres

● Fibre

Port optique : 1

Fibre optique : Fibre unique

Interface fibre : FC

Longueur d’onde : 1310nm – 1610nm monomode

Sansrelais distance de transmission : 0~80Km

Puissance d’émission typique : Monomode 100uw — 0.93mw

● Audio IInterface

Niveau du signal : 0.5～4Vp-p

Impédance d'entrée/sortie : 600Ω (asymétrique ou symétrique)

Résolution AD/DA: 24 bits

Fréquence d'échantillonnage: 128K

Bande passante : 20Hz～20KHz

Distorsion harmonique totale : ＜1%

Rapport signal/bruit (SNR) : >85dB

Interface physique : 3.5mm

● Interface HDMI

Interface	HDMI femelle
Norme	HDMI 1.2
Norme	HDCP1.1
Espace colorimétrique	RGB, YCbCr 4:4:4 / 4:2:2, YUV 4:2:0
Résolution	19201080P60 19201080P50 19201080P30 19201080P25 19201080P24 19201080I60 19201080I50 1280720P60 1280*720P50

● EEnvironnement IIndice

Température de fonctionnement : -10℃—+60℃

Température de stockage : -40℃—+85℃

Humidité de fonctionnement : 0%—95% (sans condensation)

MTBF : >100,000 heures

Caractéristiques techniques

Référence du produit	FCVH-H16b
Description des fonctions	Transmission simultanée de 16 canaux de signaux HDMI 2K sur fibre optique
Description des ports	Interface fibre optique 1 ; signaux HDMI à 16 canaux
Alimentation électrique	AC220V/DC-48V/DC+24V (plusieurs options d'alimentation et double alimentation en option)
Dimensions du produit	(L×l×H) 48530045mm, montage en rack 1U
Poids	1.25KG/pièce

Application

application de la conversion HDMI vers fibre

Documentation et vérification du projet — FCVH-H16b

Avant toute commande ou tout câblage, confirmez le modèle et la configuration exacts, le brochage des interfaces, la compatibilité optique ou réseau, l'alimentation d'entrée et les conditions d'installation. Les configurations en option ne sont pas interchangeables.

Consulter les documents techniques FCTEL · Demander la fiche technique et le schéma de câblage à jour propres au modèle
