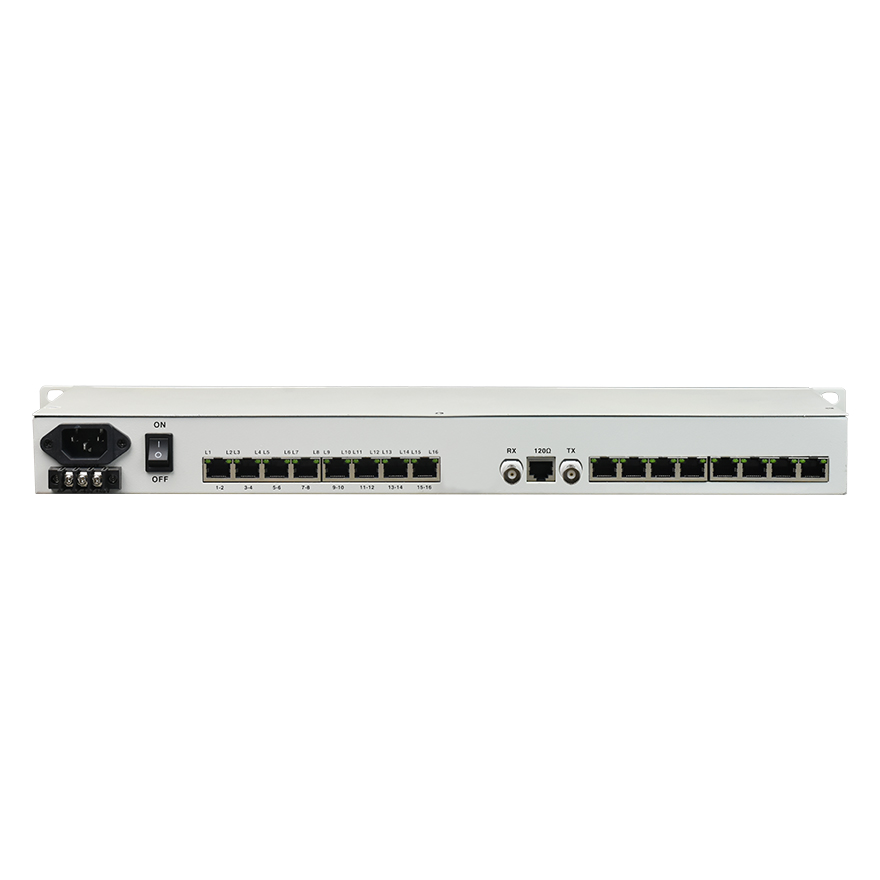

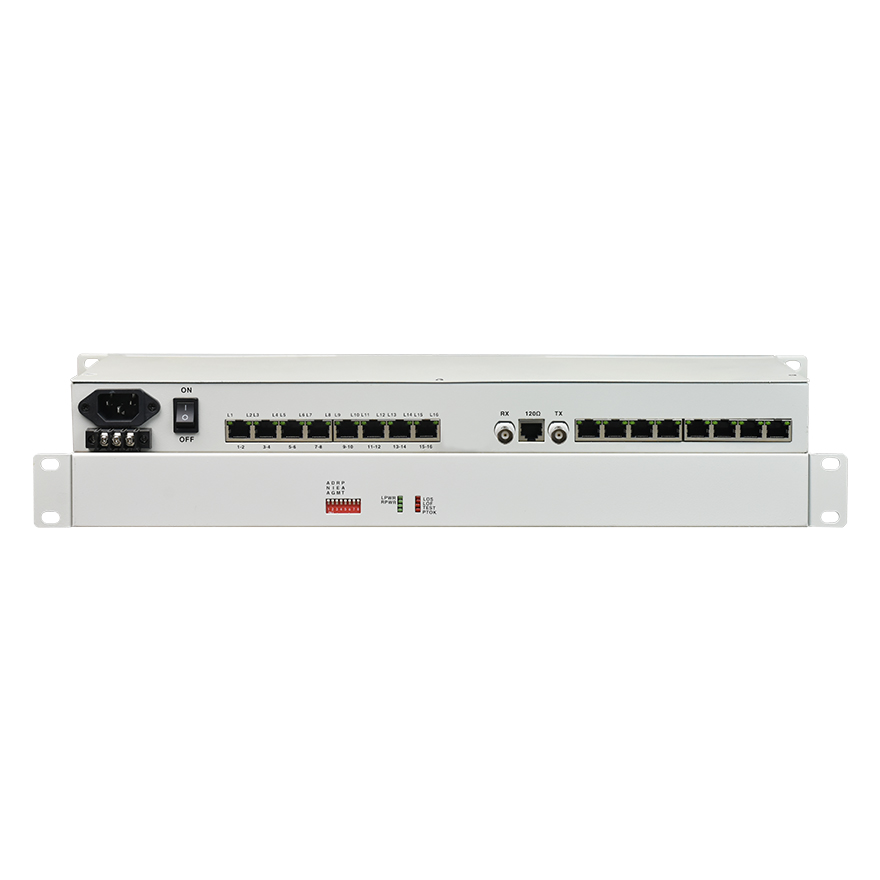

Convertisseur de canaux RS1/RS16/RS232 E422-485

Convertisseur de canaux RS1/RS16/RS232 E422-485

Vue : 2,799

Renseigner

Modèle FCC-E1D16/R16/Q16

Description :

Ce convertisseur d'interface est basé sur FPGA, fournissant une transmission RS8/232/485 422 canaux sur l'interface E1.

Marché

Ce convertisseur d'interface est basé sur FPGA, fournissant une transmission RS16/232/485 à 422 canaux sur l'interface E1. Le produit élimine les contradictions entre la distance de communication et le débit de communication de l'interface série traditionnelle, en outre, il peut également résoudre les interférences électromagnétiques, les interférences de l'anneau de terre et les dommages causés par la foudre. L'appareil améliore considérablement la fiabilité, la sécurité et la confidentialité de la communication de données. Il est largement utilisé pour diverses occasions de contrôle industriel, de contrôle de processus et de contrôle du trafic, en particulier pour les banques, l'énergie et d'autres secteurs et systèmes qui ont des exigences particulières en matière d'environnement d'interférence électromagnétique. Le canal RS232/RS485/RS422 peut transmettre des données série adaptables de manière asynchrone à un débit en bauds de 0 Kbps à 57600 XNUMX Kbps.

Fonctionnalité

●Basé sur l'auto-copyright IC
●Prise en charge de 3 lignes RS232 (TXD, RXD, GND), prise en charge du contrôle de flux CD, DSR, CTS
●Avoir trois modes de bouclage : boucle de retour d'interface E1 (ANA), boucle de retour d'interface RS232/485/422 (DIG), commande de boucle de retour d'interface RS232/485/422 distante (REM)
●RS232/RS485/RS422 prend en charge le branchement à chaud, prend en charge l'interconnexion de périphériques DTE ou DCE
●Le canal RS232/RS485/RS422 peut transmettre des données série adaptables de manière asynchrone à un débit en bauds de 0 Kbps à 57600 XNUMX Kbps
●Dispose d'une fonction de test de code pseudo-aléatoire, d'une ligne facilement ouverte, peut être utilisé comme testeur BER 2M
●Protection contre la foudre de l'interface du port série conforme à la norme IEC61000-4-5 (8/20μS) DM (mode différentiel) : 6 KV, impédance (2 Ohm), CM (mode commun) : 6 KV, impédance (2 Ohm)
●Fournit 2 impédances : 75 Ohm asymétrique et 120 Ohm équilibré ;
●Il peut former une topologie de convertisseur série E1 (A) — modem à fibre optique E1 (B) — modem série à fibre optique (C)
●Alimentation CA 220 V, CC-48 V, CC+24 V, CC et sans polarité

Paramètres

Interface E1
Norme d'interface : conforme au protocole G.703 ;
Débit d'interface : 2048 Kbps ± 50 ppm ;
Code d'interface : HDB3 ;
Impédance : 75Ω (déséquilibré), 120Ω (équilibré) ;
Tolérance à la gigue : Conformément aux protocoles G.742 et G.823
Atténuation autorisée : 0 à 6 dBm
Interface série
Standard
EIA/TIA-232 RS-232 (UIT-T V.28)
EIA/TIA-422 RS-422 (UIT-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
Interface série
RS-422 : TXD+, TXD-, RXD+, RXD-, masse du signal
RS-485 4 fils : TXD+, TXD-, RXD+, RXD-, masse du signal
RS-485 2 fils : Données+ (correspond à TX+), Données- (correspond à TX-), Terre du signal
RS-232 : RXD, TXD, masse du signal
Environnement de travail
Température de fonctionnement: -10 ° C ~ 50 ° C
Humidité de fonctionnement : 5%~95 % (sans condensation)
Température de stockage: -40 ° C ~ 80 ° C
Humidité de stockage : 5%~95 % (sans condensation)

Spécifications techniques

Modèle	Numéro de modèle : FCC-E1D16/R16/Q16
Description fonctionnelle	Convertisseur E1-16RS232/422/485, fournit trois interfaces en option, utilisé par paires, débit du port série jusqu'à 56.7 Kbps
Description du port	Une interface E1, 16 interfaces de données (RS232 / RS485 / RS422)
Tuning Moteur	Alimentation : CA 180 V ~ 260 V ; CC – 48 V ; CC + 24 V, CC 30 V, CC 110 V Consommation électrique : ≤10 W
Dimension	Taille du produit : 485X138X44mm (LXPXH)
Poids	2.0KG
