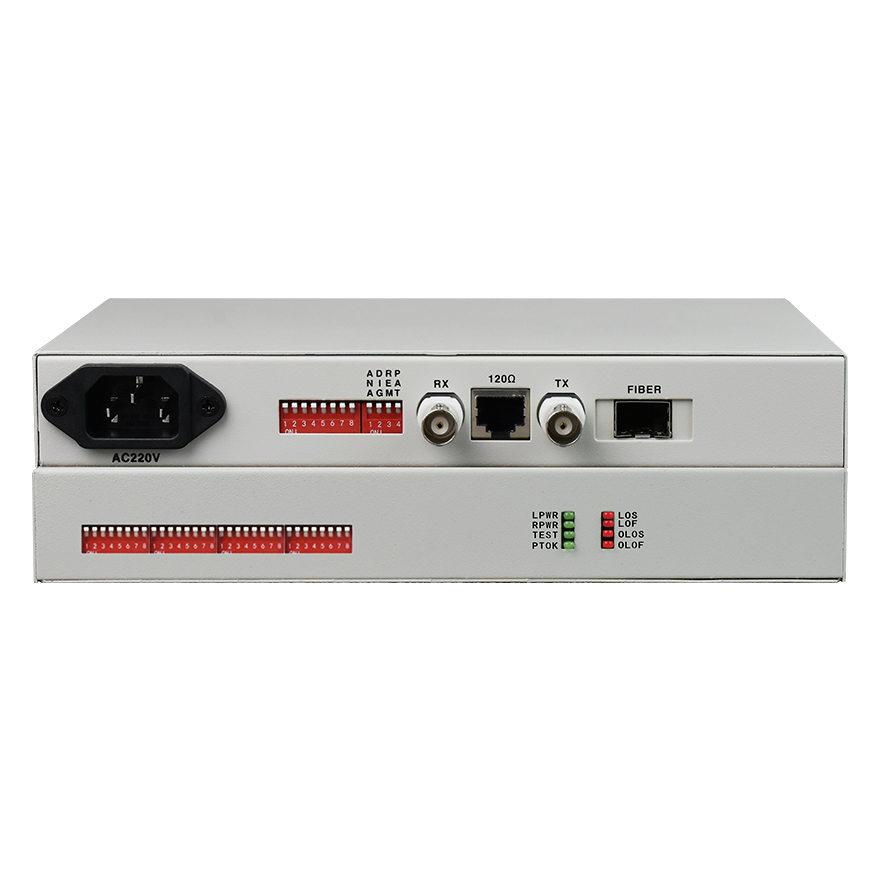

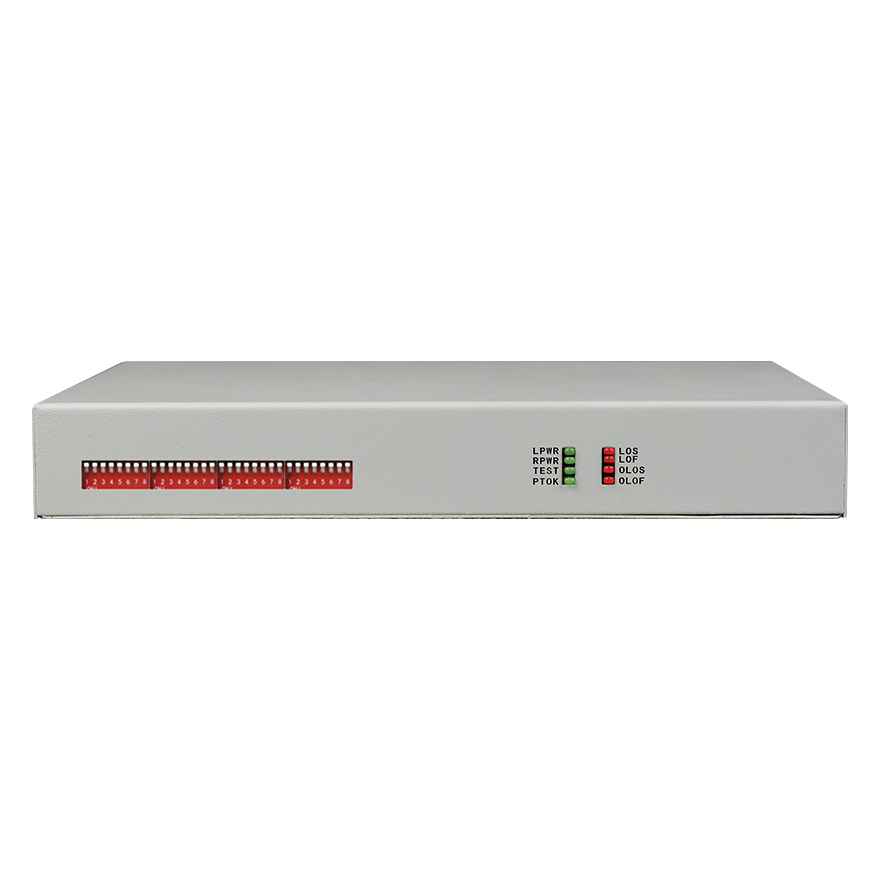

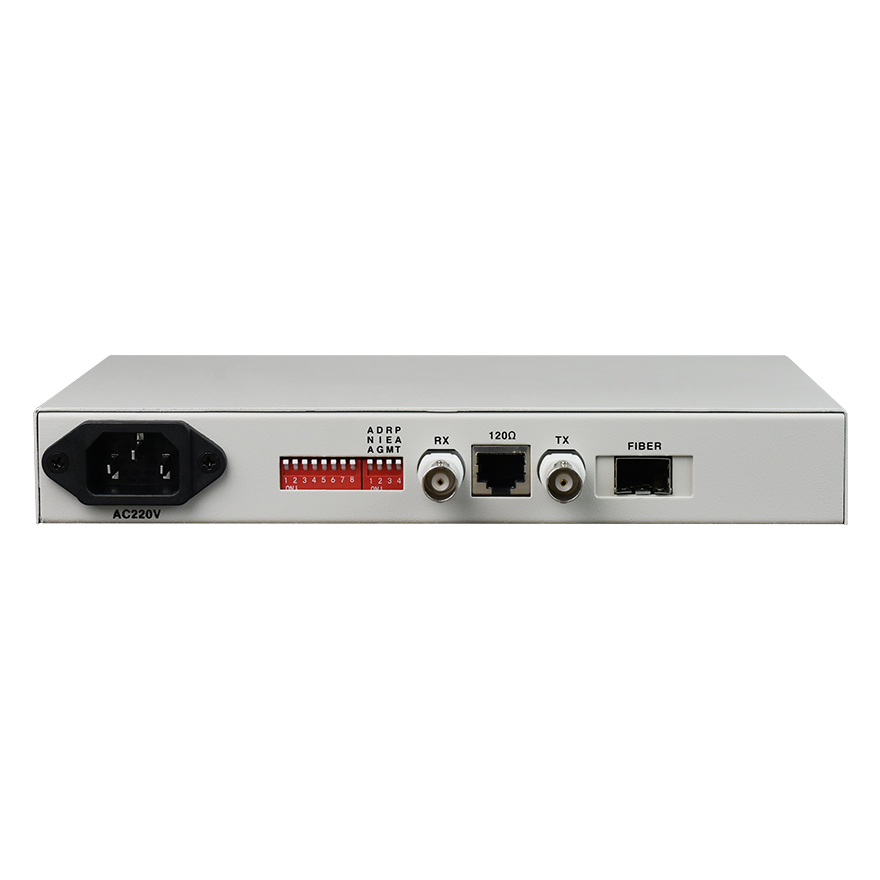

Convertisseur E1 tramé vers Ethernet optique

Convertisseur E1 tramé vers Ethernet optique

3,028 +8

Modèle Nous contacter

Description :

Ce convertisseur d’interface repose sur un FPGA et fournit une interface E1 tramée et une interface Ethernet pour assurer la transmission de données Ethernet 10/100Base-FX sur le canal E1.

Présentation

Ce convertisseur d’interface repose sur un FPGA et fournit une interface E1 tramée et une interface Ethernet pour assurer la transmission de données Ethernet 10/100Base-FX sur le canal E1. Il s’agit d’un pont Ethernet hautes performances à auto-apprentissage. Cet appareil est un dispositif d’extension Ethernet qui utilise un réseau (PDH/SDH/faisceau hertzien) fournissant un canal E1 pour réaliser à moindre coût l’interconnexion de réseaux Ethernet locaux et distants via des interfaces série. L’appareil dispose d’une fonction de test de bouclage entre équipements pour faciliter la mise en service et la maintenance quotidienne.

Caractéristiques

●Basé sur un circuit intégré propriétaire
●Permet de surveiller et de commander les équipements distants ; les données de gestion OAM n’occupent pas les intervalles de temps de l’utilisateur, ce qui économise la bande passante E1.
●E1 prend en charge toute sélection d’intervalles de temps ; le débit est de 64K-2048K.
●L’appareil local peut imposer son débit à l’appareil distant.
●Dispose d’une fonction de détection de bouclage sur l’interface E1 pour éviter le blocage du convertisseur dû à un bouclage de l’interface ;
●Dispose d’un voyant indiquant la mise hors tension de l’appareil, une coupure de la ligne E1 ou une perte de signal ;
●Permet de configurer la ligne E1 pour qu’elle n’envoie pas le signal LINK à l’interface Ethernet lorsque la ligne E1 est coupée ;
●L’interface Ethernet prend en charge les trames jumbo (2036 octets) ;
●Adresse MAC Ethernet dynamique entre équipements (4,096) avec filtrage des trames de données locales
●L’interface Ethernet prend en charge 100M, le duplex intégral et VLAN.
●Dispose d’une fonction de surveillance Ethernet avec réinitialisation automatique, empêchant le blocage de l’équipement.
●L’appareil local peut imposer à l’appareil distant de s’aligner sur son débit (valable en mode tramé).
●Propose 2 types d’horloge : horloge maître E1 et horloge de ligne E1 ;
●Dispose de trois modes de bouclage : bouclage de l’interface E1 (ANA), bouclage de l’interface Ethernet (DIG), commande du bouclage de l’interface Ethernet distante (REM).
●Propose 2 impédances : 75 ohms asymétrique et 120 ohms symétrique ;
●Prend en charge la gestion réseau SNMP ;
●Permet de surveiller la température et la tension de l’équipement distant depuis l’équipement local ;
●Permet de constituer la structure suivante : pont Ethernet E1 (A) — modem Ethernet optique (B) — émetteur-récepteur Ethernet sur fibre optique (C), avec gestion de (B) et (C) depuis (A).

Paramètres

Interface E1
Interface de l’équipement : l’interface de l’équipement est conforme à la recommandation G.703
Débit : 2048 kb/s ± 50 ppm
Type de code : HDB3
Impédance : asymétrique 75 / symétrique 120
Adaptateur d’interface coaxiale asymétrique pour câble coaxial 75-2 / 3
Caractéristiques de gigue : conformes aux recommandations g.742 et g.823
Atténuation admissible du port d’entrée : 0 à 6 dbm

Ethernet 10/100M
Protocole : IEEE 802.3az, IEEE 802.1Q (VLAN)
adaptatif
Table d’adresses MAC : apprentissage possible de 4096 adresses
MAC
Interface physique : RJ45 avec prise en charge de la fonction auto MDIX

Caractéristiques électriques et mécaniques
Alimentation du système : 180 V à 260 V CA ; – 48 V CC ; + 24 V CC
Consommation électrique : ≤ 5 W
Format du boîtier : (longueur × largeur × hauteur) 216 × 138 × 41 mm, modèle de table

Caractéristiques environnementales
Température de fonctionnement : – 10 °C à + 60 °C
Température de stockage : – 40 ℃ à + 85 ℃
Humidité de fonctionnement : 0% à 95% (sans condensation)
MTBF : > 100000 heures

Caractéristiques techniques

Description des fonctions du produit	Convertisseur E1 tramé – FE à 1 canal, avec fonction de détection de bouclage E1
Description des ports de service	Un port Ethernet optique 1 * 9, une interface E1
Alimentation électrique	220 V CA / -48 V CC / +24 V CC
Dimensions du produit	216 × 138 × 41 mm, modèle de table
Poids	1.3 kg/pièce

Application

Application du convertisseur E1 tramé vers Ethernet optique

Documentation et vérification du projet

Avant toute commande ou tout câblage, confirmez le modèle et la configuration exacts, le brochage des interfaces, la compatibilité optique ou réseau, l'alimentation d'entrée et les conditions d'installation. Les configurations en option ne sont pas interchangeables.

Consulter les documents techniques FCTEL · Demander la fiche technique et le schéma de câblage à jour propres au modèle
