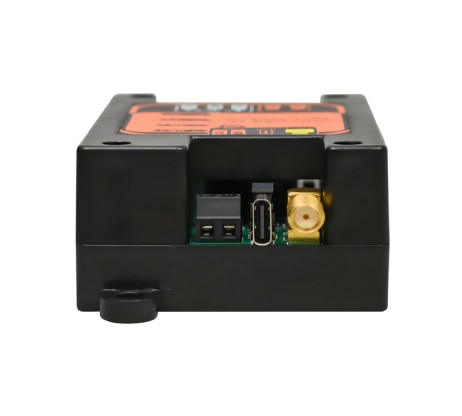

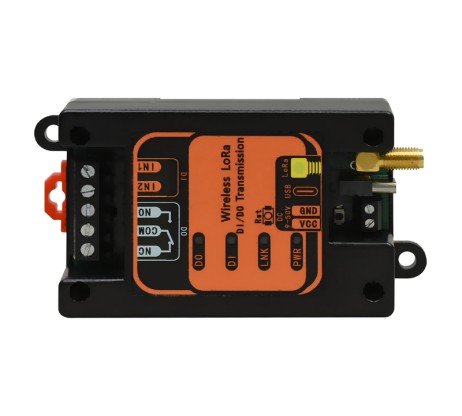

Terminal de transmission à distance LoRa : 1 entrée numérique (DI) + 1 sortie numérique (DO) (compatible AC250 V 10 A)

Vue : 693

Renseigner

Modèle FCT-041726

Description :

Dispositif de transmission LoRa transparent et compact, de la taille d'un rouge à lèvres, conçu spécifiquement comme relais sans fil pour la transmission d'un signal d'entrée (DI) et d'un signal de sortie (DO) via LoRa. Il est compatible avec les installations sur rail DIN 35 mm et murales, répondant ainsi aux exigences de divers environnements d'application.

Marché

Spécifications techniques

Numéro de produit	FCT-041726
Description de la fonction du produit	1 * DI + 1 * Terminal à distance DO/AI/AO LoRa
Description du port de service	1 port Ethernet rapide, 1 interface LoRa, 1 port RS485/RS232
Alimentation électrique	Alimentation : CC 9–50 V ; Consommation électrique : < 2 W Protection contre les surcharges : prise en charge ; Protection contre l’inversion de polarité : prise en charge Bornes de connexion : bornes sans vis à 2 broches de 3.5 mm
Taille du produit	Dimensions : 102 mm (L) x 55 mm (L) x 32 mm (H) Méthode de montage : montage sur rail DIN 35 mm, montage mural
Poids	0.075 kg / PCS

Paramètres

● Interface DI ou DO

Type d'interface de sortie :

Contact sec : Sortie à contact sec du relais de puissance ;

Temps de réponse : Sortie contact sec : <1.5 ms ;

Capacité de commutation des contacts : Sortie à contact sec : 250 VCA 10 A / 125 VCA 15 A ;

Fréquence de commutation maximale : 50 Hz ;

Durée de vie des contacts : 1 × 10⁵ cycles (10 A, 250 V CA) ;

Interface physique : bornes enfichables au pas de 5.08 mm ;

● Interface LORA

Fréquence RF : par défaut 490 MHz, 400 MHz à 520 MHz

configurable

Puissance d'émission RF : par défaut 20 dBm/100 mW

Débit de transmission : 0.018 à 37.5 kbit/s

Distance à vol d'oiseau : 4 à 8 km

Sensibilité de réception : -139 dBm max.

Interface d'antenne : interface SMA, filetage externe et broche interne

● Environnement de travail

Température de fonctionnement : -40 °C à +85 °C

Température de stockage : -40 °C à +85 °C

Humidité de fonctionnement : 0 % – 95 % (sans condensation)

MTBF : > 100 000 heures

Fonctionnalité

● Ce terminal utilise la technologie à spectre étalé LoRa pour la transmission de données sans fil, offrant aux utilisateurs un mode de transmission de données totalement transparent, une sensibilité de réception élevée de -139 dBm, des capacités anti-interférences supérieures et une puissance de transmission réglable.

● Il fonctionne dans la bande ISM 430–490 MHz sans licence, ne nécessitant aucun frais d’utilisation de fréquence, et utilise par défaut la fréquence de 490 MHz pour éviter la bande encombrée de 433 MHz.

● Il offre une configuration polyvalente comprenant une entrée numérique (DI) et une sortie numérique (DO), avec des LED d'indication d'état fournies pour chaque canal.
Les unités peuvent être déployées par paires : lorsqu’une entrée DI est déclenchée sur une unité, la sortie DO correspondante est activée sur l’autre.
Alternativement, une seule passerelle LoRa (ou convertisseur LoRa vers RS485) peut se connecter à plusieurs terminaux sans fil LoRa pour établir une topologie de réseau un-à-plusieurs.

● L'appareil dispose d'une détection automatique de l'état ouvert/fermé des entrées numériques ; la sortie numérique reflète l'état exact de l'entrée, facilitant ainsi la mise en service du système.

● La sortie numérique prend en charge les capacités de commutation de contact de 250 VCA/10 A, 125 VCA/15 A et 28 VCC/10 A, et offre des options de sortie normalement ouvertes (NO) et normalement fermées (NC).

● Le DI/DO maintient un état stable lors de la mise sous tension ou lorsque la liaison fibre optique est déconnectée, empêchant tout comportement de commutation parasite ou erratique.

● Il comprend un port de configuration USB (Type-C) dédié, accompagné d'un logiciel de configuration qui permet aux utilisateurs de définir les paramètres LoRa et de surveiller l'état du système.

● Il est doté de robustes caractéristiques de protection contre la foudre, notamment une résistance aux impacts directs, aux hautes tensions induites et aux surtensions ; sa conception sans ventilateur assure une dissipation thermique efficace et minimise les temps d'arrêt pour les réparations.

● Il prend en charge des options d'installation flexibles, notamment le montage sur rail DIN standard de 35 mm ou le montage mural ; conçu pour un fonctionnement à large plage de températures, il fonctionne de manière fiable dans une plage de -40 °C à +85 °C.

● Il prend en charge une large plage d'alimentation de 9 à 50 V CC (compatible avec les sources CA et CC), et l'interface d'alimentation ainsi que les ports DI/DO sont dotés d'une protection contre les surtensions de foudre de 6 kV.

● Le circuit d'alimentation intègre une protection contre les surcharges et une protection contre l'inversion de polarité, et l'appareil est entièrement conforme aux exigences de compatibilité électromagnétique (CEM) industrielle de niveau 4.

● Il est doté de capacités de protection supérieures contre la foudre, offrant une protection contre les impacts directs, les hautes tensions induites, les surtensions et autres transitoires électriques similaires.
